ফ্যানুক A860-0346-T101 | সিরিয়াল পালস কোডার A — 40,000P, ফ্যানুক AC মডেল 0S / 5S / 10S / 20S / 30S সার্ভো মোটর, বিকল্প A290-0561-V572

সংক্ষিপ্ত বিবরণ

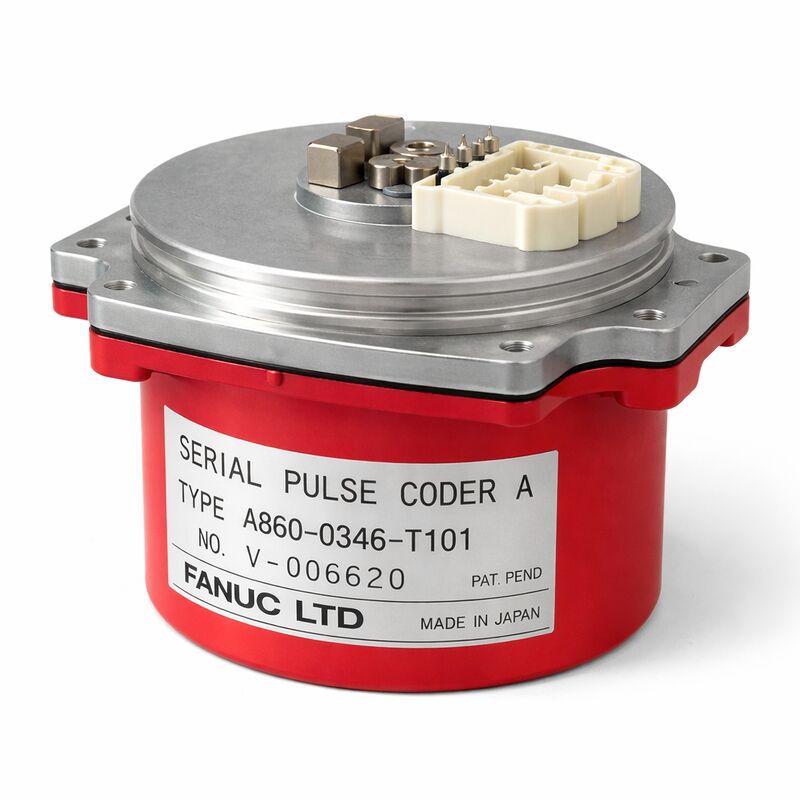

The Fanuc A860-0346-T101 হল ফ্যানুকের S-সিরিজ AC সার্ভো মোটরগুলির জন্য সিরিয়াল পালস কোডার A — 0S থেকে 30S রেঞ্জ — এবং এটি ফ্যানুক AC সার্ভো প্রযুক্তির এই যুগের অন্যতম পরিচিত এনকোডার।

লাল প্লাস্টিকের আবরণের কারণে পুরো S-সিরিজ মোটর প্রজন্মের "লাল টুপি" পরিচয় তৈরি হয়, যা A860-0346-এর সবচেয়ে দৃশ্যমান বৈশিষ্ট্য।

সেই লাল টুপির নিচে রয়েছে সিরিয়াল পালস কোডার A মেকানিজম, একটি 40,000 ppr অ্যাবসোলিউট সিরিয়াল ফিডব্যাক ডিভাইস যা প্রচলিত ইনক্রিমেন্টাল পালস কোডার থেকে আরও সক্ষম সিরিয়াল কমিউনিকেশন আর্কিটেকচারে ফ্যানুকের পরিবর্তনকে প্রতিনিধিত্ব করে।

ফ্যানুকের সিরিয়াল পালস কোডার A চালু হওয়ার সময় একটি উল্লেখযোগ্য নকশা পদক্ষেপ ছিল।

যেখানে সেই সময়ের প্রচলিত পালস কোডারগুলি ডিসক্রিট A, B, এবং Z-ফেজ কোয়াড্রেচার সিগন্যাল CNC-তে পাঠাত, সেখানে সিরিয়াল পালস কোডার A পজিশন ডেটাকে একটি হাই-স্পিড সিরিয়াল স্ট্রীমে এনকোড করত — একটি নীতি যা ফ্যানুকের ডকুমেন্টেশনে প্রচলিত পালস কোডার থেকে সম্পূর্ণ ভিন্ন ভিত্তিতে কাজ করার কথা বলা হয়েছে।

এই সিরিয়াল প্রোটোকল অ্যাবসোলিউট পজিশন ডেটা বহন করে, যা মেশিন পাওয়ার-অন করার সময় একটি রেফারেন্স রিটার্ন সাইকেলের প্রয়োজনীয়তা দূর করে।

অ্যাম্প্লিফায়ারে ব্যাটারি ব্যাকআপের মাধ্যমে অক্ষটি তার অ্যাবসোলিউট পজিশন রেফারেন্স ধরে রাখে এবং মেশিন পাওয়ার-আপের পরে অবিলম্বে সঠিক স্থানাঙ্কে কাজ পুনরায় শুরু করতে পারে।

Nominal 40,000 ppr রেজোলিউশন, ফ্যানুকের ডিজিটাল সার্ভো CNC-তে ফ্লেক্সিবল ফিড গিয়ার ফাংশনের সাথে মিলিত হলে, 1µm, 0.1µm, বা 0.01µm সনাক্তকরণ ইউনিট সরবরাহ করতে পারে যা মেশিনের বল স্ক্রু পিচ এবং ফিড গিয়ার প্যারামিটারগুলি কীভাবে কনফিগার করা হয় তার উপর নির্ভর করে — S-সিরিজ মোটর এবং এই এনকোডারকে প্রিসিশন CNC কাজের জন্য প্রয়োজনীয় ফাইন ডিটেকশন গ্র্যানুলারিটি প্রদান করে।

A290-0561-V572 বিকল্প পার্ট নম্বরটি ফ্যানুকের নিজস্ব ক্রস-রেফারেন্স, যা একই এনকোডার ফাংশনের জন্য উত্তরসূরি প্যাকেজিংকে প্রতিনিধিত্ব করে যেখানে T101 আর স্ট্যান্ডার্ড চ্যানেলের মাধ্যমে উপলব্ধ নয়।

A860-0346-T101 শুধুমাত্র সিরিয়াল পালস কোডার A ইন্টারফেস সহ ডিজিটাল সার্ভো NC সিস্টেমের সাথে সামঞ্জস্যপূর্ণ — এই মোটরগুলি চালিত CNC গুলোর মধ্যে রয়েছে জিরো-সি, জিরো-ডি, 16 (মডেল A), 18 (মডেল A), এবং 21 (মডেল A) কন্ট্রোল। এই ডিজিটাল ইন্টারফেস ছাড়া পুরানো অ্যানালগ-সার্ভো CNC এই এনকোডার টাইপ ব্যবহার করতে পারে না।

মূল স্পেসিফিকেশন

সিরিয়াল পালস কোডার A বনাম প্রচলিত পালস কোডার — একটি প্রযুক্তিগত পদক্ষেপ

পূর্ববর্তী ফ্যানুক সার্ভো মোটরগুলিতে ব্যবহৃত প্রচলিত পালস কোডারগুলি ডিসক্রিট তারগুলিতে কাঁচা কোয়াড্রেচার পালস ট্রেন পাঠাত।

এই পালস ট্রেনগুলির সিগন্যাল ইন্টিগ্রিটি কেবল দৈর্ঘ্য, নয়েজ এবং কানেক্টর পরিধানের সাথে হ্রাস পেত — এবং অক্ষটি কোথায় ছিল তা জানতে CNC-কে রেফারেন্স পজিশন থেকে প্রতিটি পালস গণনা করতে হত।

সিরিয়াল পালস কোডার A এটি পরিবর্তন করেছে ট্রান্সমিশনের আগে পজিশন ডেটাকে একটি নয়েজ-প্রতিরোধী সিরিয়াল ফরম্যাটে রূপান্তর করে।

CNC একটি পালস গণনার পরিবর্তে একটি ডেটা ওয়ার্ড থেকে পজিশন পড়ে, যা সিস্টেমকে দীর্ঘ কেবল রানের উপর সহজাতভাবে আরও নির্ভরযোগ্য করে তোলে এবং মেশিন পরিবেশ থেকে বৈদ্যুতিক হস্তক্ষেপের প্রতি কম সংবেদনশীল করে তোলে।

"A" পদবিটি এই সিরিয়াল প্রোটোকলকে পরবর্তী সিরিয়াল পালস কোডার C (এবং পরবর্তী আলফা এবং বিটা সিরিজ এনকোডার) থেকে আলাদা করে, যা আপডেট করা প্রোটোকল এবং উচ্চতর রেজোলিউশন ব্যবহার করে।

সিরিয়াল A প্রোটোকল S-সিরিজ মোটর যুগ এবং সামঞ্জস্যপূর্ণ CNC প্রজন্মের জন্য নির্দিষ্ট — এটি পরবর্তী এনকোডার প্রকারগুলির সাথে বৈদ্যুতিকভাবে বা যৌক্তিকভাবে বিনিময়যোগ্য নয় যদিও "সিরিয়াল" বর্ণনাটি ভাগ করা হয়েছে।

A860-0346 পরিবার — T-প্রত্যয় ভ্যারিয়েন্ট

A860-0346 সিরিজ একাধিক T-প্রত্যয় ভ্যারিয়েন্ট (T001, T011, T041, T101, T111, T141, ইত্যাদি) অন্তর্ভুক্ত করে যা কানেক্টর টাইপ, যান্ত্রিক মাউন্টিং বিবরণ এবং ছোট হার্ডওয়্যার সংশোধনে ভিন্ন, একই 40,000 ppr সিরিয়াল A অপারেটিং নীতি ভাগ করে।

T101 ভ্যারিয়েন্টটি বিশেষভাবে 0S থেকে 30S মোটর রেঞ্জের জন্য নিশ্চিত করা হয়েছে।

প্রতিস্থাপন সোর্সিং করার সময়, T-প্রত্যয়টি নির্দিষ্ট মোটর মডেলের সাথে সঙ্গতিপূর্ণ হতে হবে — মোটর এবং কানেক্টর সামঞ্জস্য নিশ্চিত না করে T-প্রত্যয় ভ্যারিয়েন্টগুলির ক্রস-সাবস্টিটিউশন একটি শারীরিকভাবে অ-ফিটিং বা বৈদ্যুতিকভাবে অমিল এনকোডার হতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A290-0561-V572 বিকল্প পার্ট নম্বরটি কী নির্দেশ করে?

A290-0561-V572 হল ফ্যানুকের বর্তমান ক্যাটালগ সমতুল্য যেখানে A860-0346-T101 আর একটি স্ট্যান্ডার্ড স্টক আইটেম হিসাবে উপলব্ধ নয়।

ফ্যানুক পর্যায়ক্রমে তাদের সাপ্লাই চেইন বিকশিত হওয়ার সাথে সাথে এনকোডার ভ্যারিয়েন্টগুলি পুনরায় প্যাকেজ বা পুনরায় নম্বর দেয়; A290-0561 উপসর্গটি একটি ভিন্ন শারীরিক কনফিগারেশন নির্দেশ করে যা একই মোটর রেঞ্জের জন্য একই কার্যকরী প্রতিস্থাপন উদ্দেশ্য পরিবেশন করে।

A290-0561-V572 অর্ডার করার আগে, নিশ্চিত করুন যে এর যান্ত্রিক এবং কানেক্টর মাত্রা নির্দিষ্ট মোটরের উপর A860-0346-T101 ইনস্টলেশনের সাথে মেলে, কারণ মোটরের প্রান্তে মাউন্টিং ফ্ল্যাঞ্জ বা কেবল কানেক্টরের পার্থক্যগুলির জন্য সামান্য অভিযোজন প্রয়োজন হতে পারে।

প্রশ্ন ২: মেশিন পাওয়ার অফ হলে সিরিয়াল A অ্যাবসোলিউট এনকোডার কীভাবে পজিশন ধরে রাখে?

অ্যাবসোলিউট পজিশন কাউন্ট সার্ভো অ্যাম্প্লিফায়ারের মধ্যে ব্যাটারি-ব্যাকড RAM-এ সংরক্ষিত থাকে — এনকোডারের মধ্যে নয়।

এনকোডার প্রতিটি পাওয়ার-আপ সাইকেলে কৌণিক পজিশন রেফারেন্স সরবরাহ করে; অ্যাম্প্লিফায়ার সম্পূর্ণ অক্ষ পজিশন পুনর্গঠনের জন্য সংরক্ষিত মাল্টি-টার্ন কাউন্টের সাথে এটি একত্রিত করে।

এই সংরক্ষিত কাউন্ট বজায় রাখা ব্যাটারিটি অ্যাম্প্লিফায়ারে বা একটি ডেডিকেটেড ব্যাটারি ব্যাকআপ ইউনিটে থাকে।

যদি সেই ব্যাটারি শূন্যে ডিসচার্জ হতে দেওয়া হয়, তবে মাল্টি-টার্ন কাউন্ট হারিয়ে যায় এবং অক্ষ ডেটাম পুনরায় স্থাপন করার জন্য একটি রেফারেন্স রিটার্ন সাইকেল সম্পাদন করতে হবে। সঠিক সময়সূচীতে রুটিন ব্যাটারি রক্ষণাবেক্ষণ হল আনপ্ল্যানড পজিশন ডেটাম লস এড়ানোর জন্য সবচেয়ে কার্যকর প্রতিরোধমূলক পদক্ষেপ।

প্রশ্ন ৩: A860-0346-T101 কি অ্যানালগ-সার্ভো CNC বা সিরিয়াল A ইন্টারফেস ছাড়া পুরানো ফ্যানুক সিস্টেমের সাথে ব্যবহার করা যেতে পারে?

না। সিরিয়াল পালস কোডার A একটি হাই-স্পিড সিরিয়াল প্রোটোকলের মাধ্যমে একচেটিয়াভাবে যোগাযোগ করে যার জন্য CNC-তে একটি ডেডিকেটেড সিরিয়াল পালস কোডার A রিসিভার ইন্টারফেস প্রয়োজন। পুরানো অ্যানালগ-সার্ভো ফ্যানুক CNC (প্রি-ডিজিটাল সার্ভো) এবং এই নির্দিষ্ট সিরিয়াল ইন্টারফেস ছাড়া প্রাথমিক ডিজিটাল সার্ভো সিস্টেমগুলি এনকোডারের আউটপুট ডিকোড করতে পারে না।

CNC সিরিজ সামঞ্জস্য ডিজিটাল সার্ভো সিস্টেমগুলিতে সীমাবদ্ধ: সিরিজ জিরো-সি, জিরো-ডি, এবং 16/18/21 মডেল A প্রজন্ম। একটি বেমানান সিস্টেমে এই এনকোডার সংযোগ করার চেষ্টা করলে কার্যকরী অপারেশনের পরিবর্তে একটি কমিউনিকেশন ফল্ট হয়।

প্রশ্ন ৪: স্টক সীমিত হিসাবে কেন বর্ণনা করা হয়, এবং প্রস্তাবিত সংগ্রহ পদ্ধতি কী?

A860-0346-T101 ফ্যানুক S-সিরিজ AC সার্ভো মোটর প্রজন্মকে পরিষেবা দেয় — মোটরগুলি যা 1980 এবং 1990 এর দশকে উৎপাদিত এবং ইনস্টল করা হয়েছিল এবং এখন তাদের পরিষেবা জীবনের কয়েক দশক ধরে রয়েছে।

এই এনকোডার প্রজন্মের জন্য ফ্যানুক থেকে নতুন উৎপাদন কার্যত বন্ধ হয়ে গেছে।

উপলব্ধ স্টক মোটর ওভারহল, মেশিন ডিকমিশনিং এবং পরিচালিত সার্ভিস এক্সচেঞ্জ ইনভেন্টরি থেকে আসে।

যেহেতু চাহিদা প্রধানত নতুন ইনস্টলেশনের পরিবর্তে মোটর মেরামতের থেকে আসে, তাই সরবরাহ অনিয়মিত।

S-সিরিজ মোটরগুলির উপর নির্ভরশীল সুবিধাগুলির জন্য প্রস্তাবিত পদ্ধতি হল যখন এটি উপলব্ধ হয় তখন অতিরিক্ত এনকোডার স্টক সুরক্ষিত করা, মেশিন-ডাউন ইভেন্টের জন্য অপেক্ষা করার পরিবর্তে।

প্রশ্ন ৫: পরিষেবাতে একটি অবনতিশীল A860-0346-T101 এর সাধারণ ব্যর্থতার লক্ষণগুলি কী কী?

প্রাথমিক বিয়ারিং অবক্ষয় এনকোডারে যান্ত্রিক শব্দ তৈরি করে যা মোটর শ্যাফটটি ধীরে ধীরে হাত দিয়ে ঘোরানোর সময় শোনা যেতে পারে।

অপটিক্যাল ডিস্ক দূষণ (কুল্যান্ট মিস্ট বা লাল টুপির সিল দিয়ে তেল বাষ্প প্রবেশের কারণে) অনিয়মিত সিরিয়াল কমিউনিকেশন ফল্ট সৃষ্টি করে — CNC সিরিয়াল এনকোডার কমিউনিকেশন অ্যালার্ম তৈরি করে (সামঞ্জস্যপূর্ণ CNC গুলিতে সাধারণত SV360-সিরিজ) মাঝে মাঝে, প্রায়শই তাপমাত্রা-নির্ভর কারণ তাপীয় প্রসারণ সিলকে প্রভাবিত করে।

একটি সম্পূর্ণ এনকোডার ব্যর্থতা পাওয়ার-আপে একটি স্থায়ী কমিউনিকেশন ফল্ট অ্যালার্ম তৈরি করে। সমস্ত ক্ষেত্রে, এনকোডারটি ফিল্ড-মেরামতযোগ্য নয়; মোটরটি সরানো উচিত এবং মোটরটি পরিষেবাতে ফিরিয়ে আনার আগে একটি পরীক্ষিত এক্সচেঞ্জ ইউনিট দিয়ে এনকোডারটি প্রতিস্থাপন করা উচিত।
