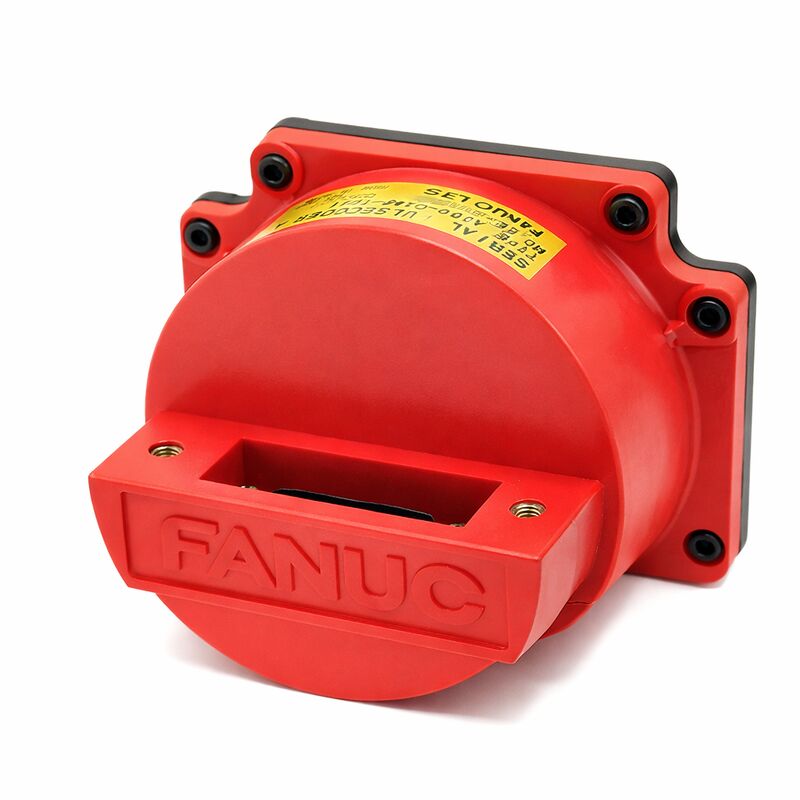

পলস FANUC A860 এনকোডার A860-0370-T002 সিই সার্টিফিকেট

ফ্যানুক A860-0370-T002 | আলফা αA1000 পালস কোডার — 1,000,000P, সিএনসি এসি সার্ভো মোটর এনকোডার, প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে

সংক্ষিপ্ত বিবরণ

ফ্যানুক A860-0370-T002 হল ফ্যানুকের αA1000 অ্যাবসোলিউট পালস কোডারের T002 ভ্যারিয়েন্ট, যা বড় ফ্রেমের আলফা সিরিজের এসি সার্ভো মোটরের জন্য তৈরি।A860-0370 এনকোডার পরিবারের সকল সদস্যের মতো, এটি 1,000,000 ppr অ্যাবসোলিউট সিরিয়াল পজিশন ফিডব্যাক প্রদান করে — এই উচ্চ-রেজোলিউশন স্পেসিফিকেশনটি α12 থেকে α40 ক্লাসের মোটরগুলির টর্ক বৈশিষ্ট্য এবং অপারেটিং গতির সাথে মেলে।

ফ্যানুক A860-0370-T002 বন্ধ করে দিয়েছে, যার অর্থ এটি আর ফ্যানুকের স্ট্যান্ডার্ড ডিস্ট্রিবিউশন চ্যানেলের মাধ্যমে নতুন পণ্য হিসাবে উপলব্ধ নয়।

সমস্ত প্রতিস্থাপন সরবরাহ আসে আফটারমার্কেট থেকে: মোটর এক্সচেঞ্জ প্রোগ্রাম, মেশিন বন্ধ করার ফলে প্রাপ্ত অতিরিক্ত সরঞ্জাম, এবং পরিচালিত পরিষেবা ইনভেন্টরি।

T002 প্রত্যয় একই A860-0370 পরিবারের মধ্যে T001 থেকে এই ভ্যারিয়েন্টের সংযোগকারী কনফিগারেশন বা যান্ত্রিক ফিটমেন্টকে আলাদা করে।

উভয় ভ্যারিয়েন্ট একই বড় আলফা মোটর রেঞ্জ পরিবেশন করে, একই αA1000 1M ppr রেজোলিউশন বহন করে এবং একই সিএনসি কন্ট্রোল এবং অ্যামপ্লিফায়ারের সাথে সামঞ্জস্যপূর্ণ।

শারীরিক পার্থক্যটি এনকোডারটি মোটর-সাইড ফিডব্যাক কেবলের সাথে কীভাবে সংযুক্ত হয় তার মধ্যে নিহিত — নির্দিষ্ট সংযোগকারী প্রকার যা মেশিনের বিদ্যমান কেবল অ্যাসেম্বলির সাথে মেলে তা নির্ধারণ করে কোন T-প্রত্যয় ভ্যারিয়েন্ট সঠিক প্রতিস্থাপন।

এই অংশের বন্ধ হওয়া অবস্থা বোঝা কেবল সোর্সিংয়ের বাইরেও ব্যবহারিক প্রভাব ফেলে।

যখন একটি মেশিনের ডকুমেন্টেশনে A860-0370-T002 তালিকাভুক্ত থাকে এবং সেই নির্দিষ্ট ভ্যারিয়েন্টটি অনুপলব্ধ থাকে, তখন পরিষেবার প্রশ্নটি হয়: T001 (বা সমতুল্য ফিডব্যাক বৈশিষ্ট্য সহ অন্য কোনো T-প্রত্যয় ভ্যারিয়েন্ট) উপযুক্ত কেবল অভিযোজন সহ ব্যবহার করা যেতে পারে কিনা, এবং সেই অভিযোজনের জন্য প্রয়োজনীয় অতিরিক্ত কাজের জন্য মেশিনের উৎপাদন সময়সূচী সহনশীল কিনা?

অনেক সুবিধার জন্য, T002-নির্দিষ্ট স্টক আসার অপেক্ষায় মেশিন বন্ধ থাকার চেয়ে কেবল অ্যাডাপ্টার সহ একটি কার্যকরী T001 বেশি পছন্দসই।

মূল স্পেসিফিকেশন

প্যারামিটার

যখন OEM একটি নির্দিষ্ট এনকোডার পার্ট নম্বর তৈরি করা বন্ধ করে দেয়, তখন সংগ্রহ কৌশল প্রতিক্রিয়াশীল থেকে সক্রিয় হয়ে ওঠে।

ফ্যানুক আলফা মোটর চালিত একাধিক মেশিন সহ একটি সুবিধার জন্য যা A860-0370-T002 ব্যবহার করে, সবচেয়ে কার্যকর পদ্ধতি হল একটি নিরীক্ষা পরিচালনা করা: এই এনকোডার সহ কতগুলি মোটর আছে, প্রতিটি মোটরের আনুমানিক বয়স এবং অপারেটিং ঘন্টা কত, এবং আগামীকাল সেই মোটরটি ব্যর্থ হলে তার পরিণতি কী হবে?

এই প্রশ্নগুলির উত্তরগুলি নির্ধারণ করে যে কত অতিরিক্ত এনকোডার স্টক রাখা উপযুক্ত।

পরিষেবা বিনিময় প্রোগ্রামগুলি সরাসরি অতিরিক্ত স্টক করার বিকল্প সরবরাহ করে। একটি সাধারণ বিনিময় প্রোগ্রামের অধীনে, একটি ত্রুটিপূর্ণ A860-0370-T002 একটি বিশেষজ্ঞ পরিষেবা প্রদানকারীর কাছে পাঠানো হয় তাদের পরিচালিত ইনভেন্টরি থেকে একটি পরীক্ষিত, ওয়ারেন্টিযুক্ত সমতুল্য ইউনিটের বিনিময়ে।

এই পদ্ধতিটি অতিরিক্ত ইনভেন্টরিতে আটকে থাকা মূলধন ন্যূনতম রাখে এবং মেশিন বন্ধ হওয়ার ঘটনাগুলিতে দ্রুত প্রতিক্রিয়া জানানোর ক্ষমতা বজায় রাখে — যদি বিনিময় সরবরাহকারী প্রয়োজনীয় ভ্যারিয়েন্টের পর্যাপ্ত স্টক বজায় রাখে।

বড় আলফা মোটরের প্রেক্ষাপটে αA1000 রেজোলিউশন

αA1000 এর 1M ppr রেজোলিউশন আরও সাধারণ এনকোডার স্পেসিফিকেশনের তুলনায় কিছু অতিরিক্ত দৃষ্টিকোণ দাবি করে।

α22/2000 মোটরের রেট করা 2000rpm গতিতে, αA1000 প্রতি সেকেন্ডে 33.3 মিলিয়ন অ্যাবসোলিউট পজিশন আপডেট তৈরি করে।

ব্যবহারিক সার্ভো নিয়ন্ত্রণের শর্তে, এর অর্থ হল সার্ভো অ্যামপ্লিফায়ার দ্বারা পরপর পজিশন নমুনা থেকে গণনা করা বেগ অনুমান একটি খুব ঘন ডেটা স্ট্রিম থেকে প্রাপ্ত হয় — রেট করা গতিতে পজিশন নমুনা ব্যবধান এত কম যে বেগ অনুমানের নয়েজ ন্যূনতম, যা মসৃণ বেগ নিয়ন্ত্রণের ক্ষেত্রে অবদান রাখে যা এই মোটরগুলিকে নির্ভুল মেশিনিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

তুলনার জন্য, একই মোটরে 2000rpm এ একটি 64K (αA64) এনকোডার প্রতি সেকেন্ডে 2.13 মিলিয়ন আপডেট তৈরি করবে — এখনও দ্রুত, তবে প্রতি কন্ট্রোল সাইকেলে আনুপাতিকভাবে একটি মোটা বেগ অনুমান সহ।

বড় আলফা মোটরগুলির জন্য 1M ppr নির্বাচন ফ্যানুকের সার্ভো ইঞ্জিনিয়ারিং বিচারকে প্রতিফলিত করে যে ছোট মোটরগুলির জন্য উপলব্ধ αA64 রেজোলিউশন তাদের রেট করা অপারেটিং অবস্থার অধীনে উচ্চ-জড়তা, উচ্চ-টর্ক বড় আলফা মোটরগুলির সর্বোত্তম বেগ নিয়ন্ত্রণের জন্য যথেষ্ট ছিল না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: যেহেতু A860-0370-T002 বন্ধ করা হয়েছে, মেশিন অপারেটরদের জন্য বাস্তবসম্মত বিকল্পগুলি কী কী?

তিনটি প্রধান বিকল্প বিদ্যমান।

প্রথমত, আফটারমার্কেট বিশেষজ্ঞদের কাছ থেকে অতিরিক্ত T002 ইউনিট সংগ্রহ করুন — প্রাপ্যতা পরিবর্তিত হয়, এবং ওয়ারেন্টি সহ পরীক্ষিত বিনিময় ইউনিটগুলি পরীক্ষাবিহীন অতিরিক্তের চেয়ে বেশি পছন্দসই।

দ্বিতীয়ত, T001 বা অন্য T-প্রত্যয় A860-0370 ভ্যারিয়েন্ট ব্যবহার করুন উপযুক্ত কেবল অভিযোজন সহ মোটর প্রান্তে, যদি ভ্যারিয়েন্টের সংযোগকারী মোটরের কেবল ইনস্টলেশন দ্বারা সামঞ্জস্যপূর্ণ হয়।

তৃতীয়ত, একটি ফ্যানুক-অনুমোদিত পরিষেবা প্রতিনিধির সাথে যোগাযোগ করুন এটি নির্ধারণ করতে যে ফ্যানুক T002 এর জন্য একটি অফিসিয়াল প্রতিস্থাপন বা ক্রস-রেফারেন্স পার্ট নম্বর জারি করেছে কিনা।

আফটারমার্কেট সোর্সিংয়ের প্রতিশ্রুতি দেওয়ার আগে তৃতীয় বিকল্পটি সর্বদা পরীক্ষা করার যোগ্য, কারণ ফ্যানুক কখনও কখনও বন্ধ হওয়া এনকোডার ভ্যারিয়েন্টগুলির জন্য শান্ত ক্রস-রেফারেন্স পাথ বজায় রাখে।

প্রশ্ন ২: প্রস্তুতকারকের দ্বারা বন্ধ করা একটি রিফারবিশড T002 এর ওয়ারেন্টিকে কীভাবে প্রভাবিত করে?

প্রস্তুতকারকের ওয়ারেন্টি আফটারমার্কেট থেকে প্রাপ্ত বন্ধ হওয়া পণ্যগুলির জন্য প্রযোজ্য নয় — এটি বন্ধ হওয়া অবস্থার অন্তর্নিহিত।

একটি রিফারবিশড বা অতিরিক্ত T002 এর ওয়ারেন্টি কভারেজ পরিষেবা প্রদানকারীর কাছ থেকে আসে যিনি ইউনিট সরবরাহ করেন, ফ্যানুক থেকে নয়।

স্বনামধন্য আফটারমার্কেট এনকোডার সরবরাহকারীরা সাধারণত রিফারবিশড ইউনিটগুলিতে 3 থেকে 12 মাসের ওয়ারেন্টি প্রদান করে, যা একটি ক্লোজড-লুপ টেস্ট রিগে পরীক্ষার মাধ্যমে সমর্থিত।

একজন সরবরাহকারী মূল্যায়ন করার সময়, পরীক্ষার পদ্ধতি সম্পর্কে নির্দিষ্টভাবে জিজ্ঞাসা করুন: এনকোডারটি কি একটি সামঞ্জস্যপূর্ণ আলফা মোটরে লাগানো হয়েছিল এবং একটি ফ্যানুক-নিয়ন্ত্রিত টেস্ট রিগে রেট করা গতিতে চালিত হয়েছিল? এই স্তরের কার্যকরী যাচাইকরণ কেবল বেঞ্চ বৈদ্যুতিক পরীক্ষার চেয়ে অনেক বেশি অর্থবহ।

প্রশ্ন ৩: A860-0370 পরিবারের মধ্যে T001 এবং T002 এর মধ্যে পার্থক্য কী?

T001 এবং T002 উভয়ই একই বড় আলফা মোটর রেঞ্জের জন্য αA1000 1M ppr অ্যাবসোলিউট এনকোডার, একই সিএনসি জেনারেশন এবং অ্যামপ্লিফায়ারের সাথে সামঞ্জস্যপূর্ণ।

T-প্রত্যয়ের পার্থক্য সংযোগকারী প্রকার, কেবল কনফিগারেশন, বা এনকোডার-টু-মোটর ইন্টারফেসে একটি ছোট যান্ত্রিক ফিটমেন্ট বিবরণে একটি ভিন্নতা নির্দেশ করে।

কার্যকরী এনকোডার কর্মক্ষমতা — রেজোলিউশন, প্রোটোকল, অ্যাবসোলিউট পজিশন ক্ষমতা — অভিন্ন।

ফ্যানুক আলফা এনকোডার ভ্যারিয়েন্টগুলির সাথে পরিচিত একজন পরিষেবা প্রদানকারী কোন শারীরিক পার্থক্যগুলি প্রযোজ্য তা নিশ্চিত করতে পারে এবং কেবল অভিযোজন T001 স্টককে একটি নির্দিষ্ট ইনস্টলেশনে T002 প্রতিস্থাপন হিসাবে কাজ করতে পারে কিনা সে বিষয়ে পরামর্শ দিতে পারে।

প্রশ্ন ৪: একটি প্রতিস্থাপন T002 ইনস্টল করার পরে অ্যাবসোলিউট পজিশন রেফারেন্স কীভাবে যাচাই করা উচিত?

প্রতিস্থাপন এনকোডার লাগানোর পরে, মেশিনটি চালু করুন এবং প্রভাবিত অক্ষের জন্য একটি রেফারেন্স রিটার্ন সম্পাদন করুন। অক্ষটিকে তার রেফারেন্স সুইচে নিয়ে যান এবং সিএনসি অপারেটর প্যানেল থেকে রেফারেন্স রিটার্ন কমান্ডটি কার্যকর করুন।

সিএনসি অক্ষটিকে রেফারেন্স সুইচে চালিত করবে, তারপর এনকোডারের রেফারেন্স মার্ক খুঁজে বের করার জন্য ধীরে ধীরে চলবে, এবং অবশেষে অক্ষের পজিশন মেশিন জিরো কোঅর্ডিনেটে সেট করবে।

অন্য কোনো অক্ষ সরানোর বা প্রোগ্রাম চালানোর আগে পজিশন ডিসপ্লে প্রত্যাশিত জিরো কোঅর্ডিনেট দেখাচ্ছে কিনা তা যাচাই করুন।

উৎপাদনে মেশিন ফিরিয়ে আনার আগে পজিশন পুনরাবৃত্তিযোগ্যতা নিশ্চিত করতে অক্ষটি উভয় দিকে অপ্রত্যাশিত সীমা অ্যালার্ম ছাড়াই সঠিকভাবে চলে কিনা তা পরীক্ষা করুন।

প্রশ্ন ৫: কম খরচের সরবরাহকারীদের কাছ থেকে A860-0370-T002 এর নকল পাওয়ার ঝুঁকি আছে কি, এবং এটি কীভাবে সনাক্ত করা যায়?

বাজারে নকল ফ্যানুক এনকোডার উপাদান বিদ্যমান, বিশেষ করে জনপ্রিয় এনকোডার পরিবারের জন্য।

একটি আসল ইউনিটের মূল সূচকগুলির মধ্যে রয়েছে: এনকোডার বডির লেবেলিংয়ে সামঞ্জস্যপূর্ণ ফন্ট এবং প্রিন্ট গুণমান সহ সম্পূর্ণ ফ্যানুক পার্ট নম্বর স্পষ্টভাবে দেখানো উচিত; ওজন এবং হাউজিং ফিনিশ আসল ফ্যানুক ইউনিটগুলির সাথে মেলে (উচ্চ-মানের পেইন্ট সহ হালকা ওজনের প্লাস্টিকের বডিগুলি একটি নির্ভুল ধাতব-বডিযুক্ত এনকোডার হওয়া উচিত সেগুলির উপর একটি সতর্ক সংকেত); এবং যখন এনকোডারটি একটি ফ্যানুক অ্যামপ্লিফায়ারের সাথে সংযুক্ত থাকে তখন সিরিয়াল যোগাযোগ আউটপুট একটি বৈধ αA1000 এনকোডার হিসাবে স্বীকৃত হওয়া উচিত — নকল ইউনিটগুলি প্রায়শই একটি বৈধ সিরিয়াল হ্যান্ডশেক তৈরি করতে ব্যর্থ হয়, যা তাৎক্ষণিক এনকোডার যোগাযোগ অ্যালার্ম তৈরি করে।

ফ্যানুক যন্ত্রাংশের সরবরাহকারী হিসাবে যাচাইযোগ্য ট্র্যাক রেকর্ড সহ প্রতিষ্ঠিত শিল্প অটোমেশন বিশেষজ্ঞদের কাছ থেকে সোর্সিং করা নকল ঝুঁকির বিরুদ্ধে সেরা সুরক্ষা।
