টসোকু RE45BA1R5∙ OEM প্রতিস্থাপন ম্যানুয়াল পালস জেনারেটর ∙ 5V DC, 100 PPR, ভোল্টেজ আউটপুট, 80mm ডায়াল, জাপান

যখন আপনার এই অংশের প্রয়োজন হয়

বেশিরভাগ রক্ষণাবেক্ষণ প্রকৌশলী এই অংশের জন্য খুঁজছেন ইতিমধ্যে ড্রিল জানেনঃমেশিনিং সেন্টার বা টার্নিং সেন্টারের হ্যান্ড হুইল খারাপ আচরণ শুরু করেছে আপনি অন্য ডায়াল ঘুরিয়ে যখন অক্ষ এক দিকে ড্রাইভ, অথবা নির্দিষ্ট ঘুর কোন গতি সৃষ্টি করে না, অথবা গতি এমনকি সূক্ষ্ম বৃহত্তরীকরণ সেটিং এ উত্তেজনাপূর্ণ হয়.

মেশিনটি বছরের পর বছর ধরে চলছে, মূল টোসোকু এনকোডার শত হাজার ডায়াল ঘূর্ণন জমা করেছে, এবং এটি অবশেষে তার বয়স দেখছে।

RE45BA1R5 আপনার প্রয়োজনীয় অংশ।

এটি RE45BA1R5C এর সরাসরি প্রতিস্থাপন (বর্তমান প্রত্যয়-আপডেট উত্পাদন সংস্করণ শেষে একটি C বহন করে, তবে মূল স্পেসিফিকেশন এবং ফিটিং মূল RE45BA1R5 এর সাথে অভিন্ন।

5V ভোল্টেজ আউটপুট, 100 পিপিআর, এবং 80 মিমি ডায়াল সমন্বয় এশিয়া, ইউরোপ,এবং উত্তর আমেরিকা এটি কনফিগারেশন যে Fanuc, Mitsubishi, Mazak, Haas, এবং অন্যান্য মেশিন টুল নির্মাতারা কয়েক দশক ধরে তাদের অপারেটর প্যানেলগুলিতে নির্দিষ্ট করেছে।

যদি আপনি সরাসরি টোসোকুর অনুমোদিত বিতরণ নেটওয়ার্কে যান তাহলে প্রতিস্থাপনের উৎস পাওয়া সহজ হবে।

কম খরচে কপি থেকে সাবধান ∙ RE45B হল বাজারে সবচেয়ে বেশি কপি করা এমপিজি এনকোডারগুলির মধ্যে একটি, এবং কপিগুলি কয়েক সপ্তাহের পরে প্রায় কার্যকরী থেকে সম্পূর্ণরূপে অকেজো হয়ে যায়।

টসোকু অরিজিনালটি উৎপাদন পরিবেশে দীর্ঘায়ু প্রমাণিত হয়েছে ঠিক কারণ অপটিক্যাল সেন্সিং প্রক্রিয়া, ডিটেন্ট প্রক্রিয়া,এবং যান্ত্রিক কাঠামো এমন tolerances থেকে তৈরি করা হয় যেগুলি সাধারণ কপিগুলির সাথে মেলে না.

আপনার মেশিনে RE45BA1R5 সনাক্তকরণ

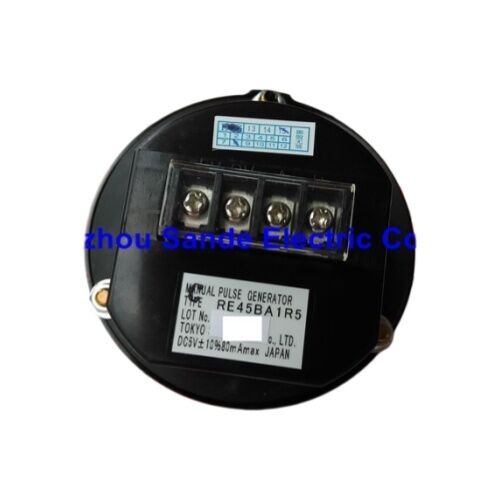

পার্ট নম্বরটি সাধারণত এনকোডার বডির পিছনের দিকে একটি লেবেলে মুদ্রিত হয়, যা অপারেটর প্যানেলটি খোলার পরে দৃশ্যমান।"RE45BA1R5" বা "RE45BA1R5C" খুঁজুন (C উপসর্গ একটি ছোট সংশোধন আপডেট, সম্পূর্ণরূপে বেস অংশের সমতুল্য) ।

অপারেটর প্যানেলের সামনের দিক থেকে দৃশ্যমান তিনটি মাউন্ট বাদাম এটিকে টাইপ এ (3-নাট মাউন্ট) হিসাবে চিহ্নিত করে,এবং কালো ডায়ালের সাথে টোসোকুর লোগো কালো 15 মিমি বোতামে B- টাইপ বোতাম কনফিগারেশন নিশ্চিত করে.

যদি আপনার এনকোডারের লেবেলটি ক্ষতিগ্রস্ত বা অনুপস্থিত থাকে, তাহলে শারীরিক সনাক্তকরণ হলঃ

• 80 মিমি ব্যাসার্ধের কালো প্লাস্টিকের ডায়াল ইনডেক্সযুক্ত চিহ্নিতকরণ সহ
• সামনে থেকে দৃশ্যমান প্রায় 120 ডিগ্রি দূরত্বের তিনটি প্যানেল মাউন্ট নট
• পিছনের সংযোগকারী প্রস্থান (ক্যাবলিং ফর্মটি মেশিনটি টোসোকুর স্ট্যান্ডার্ড ওয়্যারিং ব্যবহার করে কিনা বা মেশিন নির্মাতার কাছ থেকে কাস্টম শক্তিবৃদ্ধি ব্যবহার করে কিনা তার উপর নির্ভর করে)
• জাপানে তৈরি ∙ হাউজিং পিছনে সাধারণত জাপান দেশ উৎপত্তি প্রদর্শন করবে

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG inputঅর্ডার দেওয়ার আগে আসল পার্ট নম্বর নিশ্চিত করুন।

RE45BA1R5 বনাম RE45BA1R5C তারা কি একই?

- হ্যাঁ। The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

মাউন্ট, বৈদ্যুতিক সংযোগ, সরবরাহ ভোল্টেজ, রেজোলিউশন, আউটপুট ফরম্যাট এবং যান্ত্রিক মাত্রা RE45BA1R5 এবং RE45BA1R5C এর মধ্যে অপরিবর্তিত।দুটি অংশের সংখ্যা প্রতিস্থাপন উদ্দেশ্যে বিনিময়যোগ্য.

কিছু অনুমোদিত বিতরণকারী কেবল সি বৈকল্পিক (বর্তমান শিপিং সংস্করণ হিসাবে) তালিকাভুক্ত করে; আপনি সঠিক মূল নামকরণ না পেয়ে উদ্বিগ্ন হবেন না।

সম্পূর্ণরূপে থামার আগে একটি ব্যর্থ এমপিজি সনাক্ত করা

এমপিজি এনকোডারগুলি খুব কমই একবারে ব্যর্থ হয়। আরও সাধারণভাবে, তারা ধীরে ধীরে অবনমিত হয়, এবং আপনি যদি নির্দিষ্টভাবে তাদের সন্ধান না করেন তবে উপসর্গগুলি ভুলভাবে নির্ণয় করা সহজ।

কিছু কোণে স্পন্দন অনুপস্থিত।অপটিক্যাল ডিস্কটি তার এক বা একাধিক ট্র্যাক জুড়ে একটি স্প্রে বা সূক্ষ্ম স্ক্র্যাচ তৈরি করে, যার ফলে ফোটোডেটেক্টরটি ঘূর্ণনের সেই অংশে ইমপ্লান্স মিস করে।

×1 লুপিং সেটিং এ, এটি মাঝে মাঝে মিস করা ধাপ হিসাবে প্রদর্শিত হয় ∙ অক্ষটি বেশিরভাগ সময় 0.001 মিমি প্রতি ডিটেনটে সরে যায় তবে মাঝে মাঝে সাড়া দেয় না। ×100 এ,একই ত্রুটি অদৃশ্য হয়ে যেতে পারে কারণ পালস প্রতি বৃহত্তর কমান্ড আন্দোলন skipmasks.

আংশিক বাঁকগুলোতে উল্টো দিক।একটি দূষিত ডিস্ক বা একটি পরা photodetector সার্কিট A/B ফেজ সম্পর্ক মুহূর্ত ভুল পড়তে কারণ, CNC স্বাভাবিক এগিয়ে গণনা পুনরায় শুরু করার আগে এক ধাপ পিছনে গণনা করতে কারণ.

এটি ধীর হ্যান্ড হুইল আন্দোলনের সময় সামান্য দোলনা বা বিপরীত প্রতিক্রিয়া মত ত্রুটির মত দেখায়।

স্টার্ট-আপের পর প্রথম পাল্টে কোন আউটপুট নেই।এনকোডারের ভিতরে অপটিক্যাল ইমিটার (এলইডি) এমন একটি পর্যায়ে পুরানো হয়েছে যেখানে এটি পাওয়ার আপ করার পরে স্থিতিশীল আউটপুট তীব্রতা পৌঁছানোর জন্য একটি মুহূর্ত লাগে। প্রথম কয়েক সেকেন্ডে,সিগন্যালটি খুব দুর্বল যে ফোটোডিটেক্টর নির্ভরযোগ্যভাবে পড়তে পারে.

এটি সাধারণত কয়েক সপ্তাহ বা মাস ধরে স্থায়ী ব্যর্থতায় অগ্রসর হয়।

আঠালো বা অনিয়মিত বন্ধ অনুভূতি।স্প্রিং-লোডড ডিটেনশন মেকানিজম যা প্রতিটি অবস্থানের মাধ্যমে ক্লিক করে, এবং স্পর্শ প্রতিক্রিয়া আর নির্ভরযোগ্যভাবে প্রতি ক্লিকের জন্য একটি পরিষ্কার পালসকে প্রতিস্থাপন করে না।

এটি উপরে বর্ণিত অপটিক্যাল ব্যর্থতা থেকে পৃথক একটি যান্ত্রিক পরিধানের লক্ষণ এবং এটি প্রায়শই ভারী ব্যবহারের ইউনিটে তাদের সাথে সহ-অস্তিত্ব করে।

এই লক্ষণগুলির মধ্যে যে কোনও একটি গুরুত্বপূর্ণ অপারেশনের সময় হ্যান্ডহুইল সম্পূর্ণরূপে ব্যর্থ হওয়ার আগে এনকোডারটি প্রতিস্থাপন করার একটি সংকেত।

প্রতিস্থাপনের জন্য তারের সংযোগ স্থাপন

RE45BA1R5 এনকোডার বডি এর পিছনের অংশ থেকে তার তারের মাধ্যমে বেরিয়ে আসে। টোসোকু RE45BA1R5 বেস মডেলের উপর একটি স্ট্যান্ডার্ড সংযোগকারী নির্দিষ্ট করে নাএবং মেশিন নির্মাতা মেশিনের নির্দিষ্ট কনফিগারেশনে সংযোগকারী এবং তারের হার্নেস নির্দিষ্ট করে.

যখন আপনি পুরানো এনকোডারটি সরিয়ে নেবেন, তখন কিছু সংযোগ বিচ্ছিন্ন করার আগে তারের সংযোগের একটি ছবি তুলুন।

তারের রঙের কোডিং সাধারণত টোসোকুর স্ট্যান্ডার্ড আউটপুট কনফিগারেশন অনুসরণ করেঃ

• এ-ফেজ এবং বি-ফেজ আউটপুট (স্কোয়ারিং জোড়া)
• A-common এবং B-common (দুইটি আউটপুট চ্যানেলের রিটার্ন)
• +5V পাওয়ার এবং 0V গ্রাউন্ড

মেশিনের ইন্টারফেস সংযোগকারী উপর নির্দিষ্ট পিন বা টার্মিনাল বরাদ্দ মেশিনের বৈদ্যুতিক ডায়াগ্রাম মধ্যে সংজ্ঞায়িত করা হয়,Tosoku দ্বারা নয় ¢ এনকোডার নিজেই একটি স্ট্যান্ডার্ড বর্গক্ষেত্র আউটপুট ডিভাইস, এবং সিএনসির এমপিজি ইন্টারফেস মেশিন নির্মাতার তারের মান অনুযায়ী এ, বি এবং সরবরাহ পিনগুলি ম্যাপ করে।

প্রতিস্থাপন এনকোডার সংযুক্ত করার আগে মেশিনের বৈদ্যুতিক রক্ষণাবেক্ষণ ম্যানুয়ালটি সঠিক টার্মিনাল অ্যাসাইনমেন্টের জন্য দেখুন।

টোসোকুর এমপিজি রেঞ্জের সি-সফিক্স ভেরিয়েন্ট

টোসোকু RE45B পার্ট নাম্বারগুলির উপর C উপসর্গটি ধারাবাহিকভাবে একটি ছোট অভ্যন্তরীণ সংশোধনকে নির্দেশ করে এটি কখনই বাহ্যিক ইন্টারফেস, পারফরম্যান্স স্পেসিফিকেশন,অথবা মাউন্ট কনফিগারেশন.

এই কনভেনশনটি পুরো RE45B পরিবার জুড়ে প্রযোজ্যঃ RE45BD1R5C RE45BD1R5 (নো-ডায়াল 5V 100PPR) প্রতিস্থাপন করে, RE45BA2R1C RE45BA2R1 (80mm ডায়াল 12V 25PPR) প্রতিস্থাপন করে, এবং তাই।মূল বেস সংস্করণের প্রতিস্থাপনের জন্য যেকোনো RE45B ভেরিয়েন্টের একটি সি-সফিক্স সংস্করণ কেনা সবসময় সঠিক.

মেশিন নির্মাতারা এবং রক্ষণাবেক্ষণ দলগুলি বর্তমান স্টকগুলির সাথে তাদের বিওএম অংশের নম্বরগুলি ক্রস-রেফারেন্স করার সময় উপসর্গ আপডেটটি থামানো উচিত নয়।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমার মেশিনে "এমপিজি ত্রুটি" প্রদর্শিত হয় বা হ্যান্ডহুইল অক্ষ প্রতিক্রিয়া জানায় না RE45BA1R5 সম্ভবত কারণ?

এনকোডার প্রতিস্থাপন করার আগে, এনকোডার থেকে CNC এর MPG ইনপুট থেকে তারের পরীক্ষা করুন একটি লস সংযোগকারী, প্যানেলের কাছাকাছি তারের মধ্যে একটি ভাঙা তার (যেখানে তারগুলি বারবার flex),অথবা একটি নোংরা সংযোগকারী পিন একটি ব্যর্থ এনকোডার থেকে একই উপসর্গ সৃষ্টি করতে পারে.

সিএনসি ইন্টারফেস বোর্ডে এমপিজি সংযোগকারীটি সংযোগ বিচ্ছিন্ন করুন এবং পুনরায় সেট করুন। যদি পুনরায় সংযোগের পরে ত্রুটিটি সংক্ষিপ্তভাবে পরিষ্কার হয় এবং তারপরে ফিরে আসে তবে সংযোগকারী বা তারের সম্ভবত অপরাধী, এনকোডার নিজেই নয়।

কেবলমাত্র যদি তারের এবং সংযোগকারীগুলি যান্ত্রিক এবং বৈদ্যুতিকভাবে চেক করে তবে এনকোডারটি প্রতিস্থাপন করা উচিত।

প্রশ্ন 2: প্রতিস্থাপন RE45BA1R5C খালি তারের ক্যাবল সহ আসে ¢ আমি কীভাবে জানব কোন তারটি কোনটি?

টোসোকুর RE45B তারের রঙের মানঃ Vcc (+5V) সাধারণত লাল তার; 0V (গ্রাউন্ড) কালো বা সাদা; এ-ফেজ আউটপুট সবুজ; বি-ফেজ আউটপুট হলুদ (বা অনুরূপ জোড়া রঙের স্কিম) ।

তবে, রঙের কোডগুলি উত্পাদন ব্যাচের উপর নির্ভর করে এবং মেশিন নির্মাতার দ্বারা কাস্টম হার্নেস নির্দিষ্ট করা হয়েছে কিনা তা নির্ভর করে।

সংযোগের আগে সর্বদা মূল মেশিনের অঙ্কন বা সাবধানে ভোল্টেজ সম্পর্কগুলি পরিমাপ করে তারের ফাংশনগুলি যাচাই করুন।একটি এবং বি আউটপুট ধীর এনকোডার ঘূর্ণন সময় 5V যৌক্তিক oscillations প্রদর্শন করা হবে; A এবং B এর প্রতিস্থাপন অক্ষের দিক বিপরীত করে কিন্তু কোন ক্ষতি করে না।

প্রশ্ন 3: মেশিন নির্মাতা আমার BOM এ অংশ নম্বরটি RE45BA1R5 হিসাবে C উপসর্গ ছাড়াই তালিকাভুক্ত করেছেন। RE45BA1R5C কি সরাসরি প্রতিস্থাপন?

হ্যাঁ, পুরোপুরি। RE45BA1R5C হল RE45BA1R5 এর বর্তমান উৎপাদন সংস্করণ ∙ Tosoku একটি উত্পাদন সংশোধন যা পণ্যের স্পেসিফিকেশন পরিবর্তন করে না তা ট্র্যাক করার জন্য C উপসর্গ সংযুক্ত করেছে,ইন্টারফেস, অথবা ফিটিং।

যে কোন অনুমোদিত টোসোকু সরবরাহকারী এটা নিশ্চিত করবে।

একটি RE45BA1R5 ইনস্টলেশনের পরিবর্তে RE45BA1R5C ব্যবহার করা সঠিক এবং প্রত্যাশিত পদ্ধতি।

প্রশ্ন ৪ঃ অন্য মেশিন থেকে RE45BA1R5 দিয়ে এনকোডারটি ত্রুটিযুক্ত কিনা তা আমি অস্থায়ীভাবে পরীক্ষা করতে পারি?

হ্যাঁ, একই সিএনসি প্রকারের মেশিনগুলির মধ্যে এনকোডারগুলি প্রতিস্থাপন করা (একই সরবরাহ ভোল্টেজ এবং এমপিজি ইনপুট ফর্ম্যাট) একটি বৈধ ডায়াগনস্টিক কৌশল,ক্যাবলিং সংযোগকারীগুলি মেলে বা আপনি সঠিকভাবে তারের সংযোগ করতে পারেন.

যদি অস্থির আচরণকারী অক্ষটি ধার করা এনকোডার দিয়ে সঠিকভাবে কাজ করে, তাহলে মূল এনকোডারটি ত্রুটিযুক্ত।

যদি ত্রুটিটি অন্য মেশিনে এনকোডার অনুসরণ করে, এনকোডারটি নিশ্চিত ত্রুটি।

যদি ত্রুটিটি ধার নেওয়া এনকোডারটির সাথে মূল অক্ষে থাকে তবে সমস্যাটি তারের মধ্যে, সিএনসির এমপিজি ইন্টারফেসে বা সিএনসি পরামিতি সেটিংসে রয়েছে। এনকোডার নয়।

প্রশ্ন ৫ঃ প্রতিস্থাপন RE45BA1R5 লাগানোর পর, হ্যান্ডহুইল ঘুরানোর সময় অক্ষটি ভুল দিকে চলে। সমস্যা কি?

এ এবং বি ফেজ তারগুলি বিপরীত হয় either হয় তারা মূল তারের মধ্যে প্রতিস্থাপিত হয়েছিল, বা প্রতিস্থাপনটি মূল এনকোডারটির দিকনির্দেশের তুলনায় A এবং B এর সাথে তারযুক্ত ছিল।

A এবং B সংযোগগুলি প্রতিস্থাপন করে অন্য কোনও ফাংশনকে প্রভাবিত না করে হ্যান্ডহুইল ঘূর্ণন এবং অক্ষের আন্দোলনের মধ্যে দিকের সম্পর্ক বিপরীত করে।প্রতিস্থাপন এনকোডার উপর A এবং B আউটপুট তারের চিহ্নিত করুন এবং সংযোগ বিন্দুতে তাদের swap.

বিকল্পভাবে, সিএনসিতে একটি প্যারামিটার থাকতে পারে যা ফ্যানুক কন্ট্রোলগুলিতে এমপিজি দিকের ইনপুটকে বিপরীত করতে পারে,এই উপযুক্ত MPG অক্ষ দিক প্যারামিটার মাধ্যমে নিয়ন্ত্রিত হয় (নির্দিষ্ট সিরিজের জন্য CNC এর পরামিতি ম্যানুয়াল চেক করুন).

হার্ডওয়্যার বিপরীত বা পরামিতি সমন্বয় সঠিক ফলাফল অর্জন করে।
