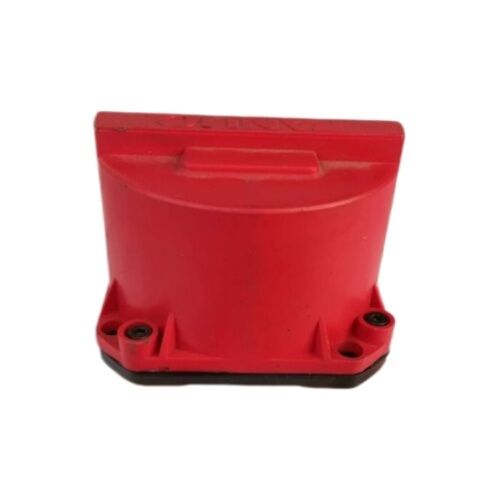

FANUC A860-0347-T001 Absolute Pulse Coder ️ প্রতিস্থাপন সার্ভো মোটর এনকোডার

A860-0347-T001 কি?

FANUC A860-0347-T001 একটি সিরিয়াল A- টাইপ পরম পালস কোডার যা FANUC সার্ভো মোটরের জন্য সরাসরি ফিট প্রতিস্থাপন কোডার হিসাবে ডিজাইন করা হয়েছে। মোটর দেহের পিছনে মাউন্ট করা,এই ইউনিট ক্রমাগত রিয়েল-টাইম অবস্থান এবং গতি তথ্য ফিরে CNC নিয়ন্ত্রণ সিস্টেম ফিড ¢ এটি কোন FANUC চালিত মেশিন টুল মধ্যে সবচেয়ে সমালোচনামূলক ফিডব্যাক উপাদান এক করে তোলে.

যদি আপনার মেশিন এনকোডার সম্পর্কিত এলার্ম দেয়, অক্ষের বিচ্যুতি অনুভব করে, অথবা কেবল সঠিকভাবে হোম করতে অস্বীকার করে, একটি ব্যর্থ পলস কোডার প্রায়শই মূল কারণ।A860-0347-T001 হল নির্মাতার দ্বারা নির্দিষ্ট সমাধান যে অক্ষ ফিরে অনলাইনে পেতে.

সামঞ্জস্য ∙ কোন মোটর এর জন্য উপযুক্ত?

এই ইমপ্লাস কোডার দুটি নির্দিষ্ট FANUC সার্ভো মোটর মডেলের জন্য বিশেষভাবে নির্মিত হয়েছেঃ

• FANUC মডেল 4-0Sসার্ভো মোটর
• FANUC মডেল 3-0Sসার্ভো মোটর

এটি একটিডি-এসইবি ইন্টারফেস সংযোগকারীএবং মোটর হাউজের পিছনে সরাসরি মাউন্ট করা হয়। অর্ডার করার আগে, আপনার মোটর নাম প্লেট উপরের নামগুলির সাথে মেলে তা নিশ্চিত করুন।একটি অসামঞ্জস্যপূর্ণ এনকোডার ব্যবহার করে এমনকি শারীরিকভাবে ফিট করে এমন একটির ফলে এম্প্লিফায়ারে যোগাযোগের ত্রুটি হবে.

কেন এনকোডার আপনার ভাবার চেয়ে বেশি গুরুত্বপূর্ণ

একটি বন্ধ লুপ সিএনসি সিস্টেমে, সার্ভো মোটর "জানি না" এটি কোথায়। এটি সম্পূর্ণরূপে সার্ভো এম্প্লিফায়ার এবং সিএনসি নিয়ামককে ঘূর্ণন অবস্থান রিপোর্ট করার জন্য ইমপ্লাস কোডারের উপর নির্ভর করে।যে মুহূর্ত প্রতিক্রিয়া লুপ একটি ফাটল এনকোডার ডিস্ক কারণে ভাঙ্গন, আর্দ্রতা প্রবেশ, ক্যাবল ক্ষতি, বা স্বাভাবিক পরিধান, অক্ষ অনির্দেশ্য হয়ে ওঠে।

A860-0347-T001 হল একটিনিখুঁত প্রকারএনকোডার, যার অর্থ এটি মেশিনটি বন্ধ হয়ে যাওয়ার পরেও অবস্থান মেমরি ধরে রাখে (সিএনসি পাশের একটি ব্যাকআপ ব্যাটারি দ্বারা সমর্থিত) । ইনক্রিমেন্টাল এনকোডারগুলির তুলনায় এটি একটি মূল সুবিধাঃযখন আপনি মেশিন পুনরায় চালু করবেন, অক্ষ পুনরায় হোম করার কোন প্রয়োজন নেই. অবস্থান তথ্য সংরক্ষণ করা হয় এবং পাওয়ার আপ উপর অবিলম্বে বিশ্বাসযোগ্য.

টেকনিক্যাল ওভারভিউ

এই অংশের দিকে ইঙ্গিত করে এমন সাধারণ ব্যর্থতার লক্ষণ

আপনি সবসময় একটি পরিষ্কার সতর্কতা পাবেন না. এনকোডার ব্যর্থতা বিভিন্ন উপায়ে প্রদর্শিত হতে পারেঃ

• "অতিরিক্ত ত্রুটি" বা অক্ষ সার্ভো এলার্মসিএনসি প্যানেলে
• অক্ষ অনিয়মিতভাবে চলতে থাকে অথবা কমান্ডের প্রতি সাড়া দিতে অস্বীকার করে
• মেশিন একটি হোমিং চক্র সম্পন্ন করতে ব্যর্থ
• বিরামবিহীন অবস্থান ত্রুটি যা পরিষ্কার এবং তারপর ফিরে
• এনকোডার বডি বা সংযোজকের শারীরিক ক্ষতি (কুলিংয়েন্ট দূষণ, আঘাত)

যদি আপনার মেশিনে FANUC 0 সিরিজ, 15 সিরিজ, বা প্রাথমিক 16/18 সিরিজের নিয়ন্ত্রণ মডেল 3-0S বা 4-0S মোটরের সাথে যুক্ত হয়, A860-0347-T001 সঠিক প্রতিস্থাপন যাচাই করার জন্য।

ইনস্টলেশন নোট

একটি পালস কোডার প্রতিস্থাপন যত্নশীল হ্যান্ডলিং প্রয়োজন। ভিতরে অপটিক্যাল ডিস্ক স্পষ্টতা গ্রাউন্ড এবং শক সংবেদনশীল হয়। কয়েকটি ব্যবহারিক পয়েন্টঃ

1. পাওয়ার বন্ধ করুন এবং মেশিন সম্পূর্ণ লক আউটএনকোডার অপসারণের আগে।
2. কোন কিছু সংযোগ বিচ্ছিন্ন করার আগে তারের রুটিং এবং সংযোগকারী দিকনির্দেশনা নোট করুন।
3. ইনস্টলেশনের পর, CNC এর একটিরেফারেন্স পজিশন রিটার্নবা ব্যাটারি সমর্থিত অবস্থান রিসেট নিয়ন্ত্রণ টাইপ উপর নির্ভর করে।
4. মোটরটি অ্যাক্সেসযোগ্য থাকাকালীন এনকোডার ক্যাবল এবং সংযোগকারী পিনগুলি পরীক্ষা করুন

যদি সন্দেহ থাকে, তাহলে FANUC সার্ভো মোটর রক্ষণাবেক্ষণ ম্যানুয়াল (B-65165E সিরিজ বা আপনার মোটর মডেলের জন্য সমতুল্য) দেখুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A860-0347-T001 কি একটি OEM FANUC অংশ বা একটি পরবর্তি বাজারের প্রতিস্থাপন?

A860-0347-T001 একটি মূল FANUC পার্ট নম্বর। এই এনকোডার উৎস যখন, সরবরাহকারী একটি নতুন OEM ইউনিট, একটি প্রত্যয়িত refurbished ইউনিট প্রস্তাব কিনা তা নিশ্চিত করুন,অথবা তৃতীয় পক্ষের সাথে সামঞ্জস্যপূর্ণ প্রতিস্থাপনউৎপাদন-সমালোচনামূলক মেশিনগুলির জন্য, নতুন OEM বা পেশাদারভাবে পরীক্ষিত পুনর্নির্মাণ স্টক সাধারণত প্রস্তাবিত।পরে বাজারের বিকল্পগুলি বিদ্যমান তবে নির্দিষ্ট নিয়ন্ত্রণ ফার্মওয়্যার সংস্করণগুলির সাথে সামঞ্জস্যের ঝুঁকি থাকতে পারে.

প্রশ্ন ২ঃ এই এনকোডার দিয়ে কোন FANUC CNC কন্ট্রোল কাজ করে?

এই ইমপ্লাস কোডারটি পুরানো FANUC সার্ভো মোটর মডেল (3-0S এবং 4-0S) এর সাথে যুক্ত, যা সাধারণত FANUC 0 সিরিজ, 3 সিরিজ এবং 15 সিরিজের সিএনসি কন্ট্রোলগুলির সাথে জুটিবদ্ধ ছিল,পাশাপাশি কিছু পূর্ববর্তী 16i/18i কনফিগারেশনযদি আপনি একটি নতুন αi বা βi সিরিজ মোটর চালাচ্ছেন, তাহলে আপনার একটি ভিন্ন ইমপলস কোডার মডেলের প্রয়োজন হবে ∙ A860-0xxx-T সিরিজটি অনেক প্রজন্মকে স্প্যান করে এবং তারা বিনিময়যোগ্য নয়।

প্রশ্ন 3: আমি কি আমার বিদ্যমান এনকোডারটি প্রতিস্থাপনের পরিবর্তে মেরামত করতে পারি?

কিছু ক্ষেত্রে, বিশেষজ্ঞ মেরামতের কর্মশালা একটি ব্যর্থ পালস কোডার পুনরুদ্ধার করতে পারে দূষিত অপটিক পরিষ্কার, সংযোগকারী প্রতিস্থাপন, বা ব্যাটারি সম্পর্কিত সমস্যা সমাধান।যদি অভ্যন্তরীণ এনকোডার ডিস্ক শারীরিকভাবে ক্ষতিগ্রস্ত হয় অথবা অপটিক্যাল সেন্সর ব্যর্থ হয়, মেরামত সাধারণত একটি পরীক্ষিত প্রতিস্থাপন মাপসই তুলনায় খরচ কার্যকর বা নির্ভরযোগ্য নয়। একটি ত্রুটিপূর্ণ এনকোডার অক্ষ ক্র্যাশ হতে পারে যেহেতু,বেশিরভাগ উত্পাদন পরিবেশে মেরামত করা ইউনিটের পরিবর্তে একটি নিশ্চিত কাজ প্রতিস্থাপন পছন্দ করে.

প্রশ্ন ৪ঃ আমার মেশিনে "পলস কোডার অ্যালার্ম" দেখাচ্ছে ∙ এর মানে কি নিশ্চিতভাবে কোডার ব্যর্থ হয়েছে?

এনকোডার প্রতিস্থাপনের আগে, নিম্নলিখিতগুলি পরীক্ষা করুনঃ এনকোডার তারের দৃশ্যমান ক্ষতি বা লস সংযোগকারী পিনের জন্য; পৃথক ত্রুটি কোডগুলির জন্য সার্ভো এম্প্লিফায়ার;এবং CNC ব্যাটারি ব্যাকআপ (একটি পরম এনকোডার সিস্টেমের একটি মৃত ব্যাটারি একটি এনকোডার হার্ডওয়্যার ব্যর্থতা অনুকরণ যে এলার্ম উৎপন্ন হবে)প্রথমে এই চেকগুলি চালিয়ে যান, এটি উল্লেখযোগ্য সময় এবং ব্যয় সাশ্রয় করতে পারে।

প্রশ্ন 5: A860-0347-T001 কিভাবে সংরক্ষণ করা উচিত যদি তা অবিলম্বে ইনস্টল করা না হয়?

এটিকে অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে শুকনো, তাপমাত্রা স্থিতিশীল পরিবেশে সংরক্ষণ করুন। উচ্চ আর্দ্রতা, সরাসরি সূর্যালোক বা উল্লেখযোগ্য কম্পন সহ এলাকায় এড়িয়ে চলুন।অভ্যন্তরীণ অপটিক্যাল উপাদান ধুলো এবং আর্দ্রতা সংবেদনশীলবেশিরভাগ শিল্প সরবরাহকারী সর্বোত্তম নির্ভরযোগ্যতার জন্য ক্রয়ের 12 থেকে 24 মাসের মধ্যে ইনস্টলেশন সুপারিশ করে;দীর্ঘমেয়াদী শেল্ফ স্টোরেজ এর বাইরে একটি সক্রিয় মেশিনে মাউন্ট করার আগে একটি ফাংশন পরীক্ষা দ্বারা সহগামী করা উচিত.

প্রতিস্থাপন এনকোডার অর্ডার করার আগে সর্বদা মোটর নাম প্লেট এবং মেশিন ডকুমেন্টেশন ক্রস রেফারেন্স করুন।FANUC A860 সিরিজের মডেল নম্বরগুলি ঘনিষ্ঠভাবে সম্পর্কিত কিন্তু সর্বজনীনভাবে বিনিময়যোগ্য নয়.
