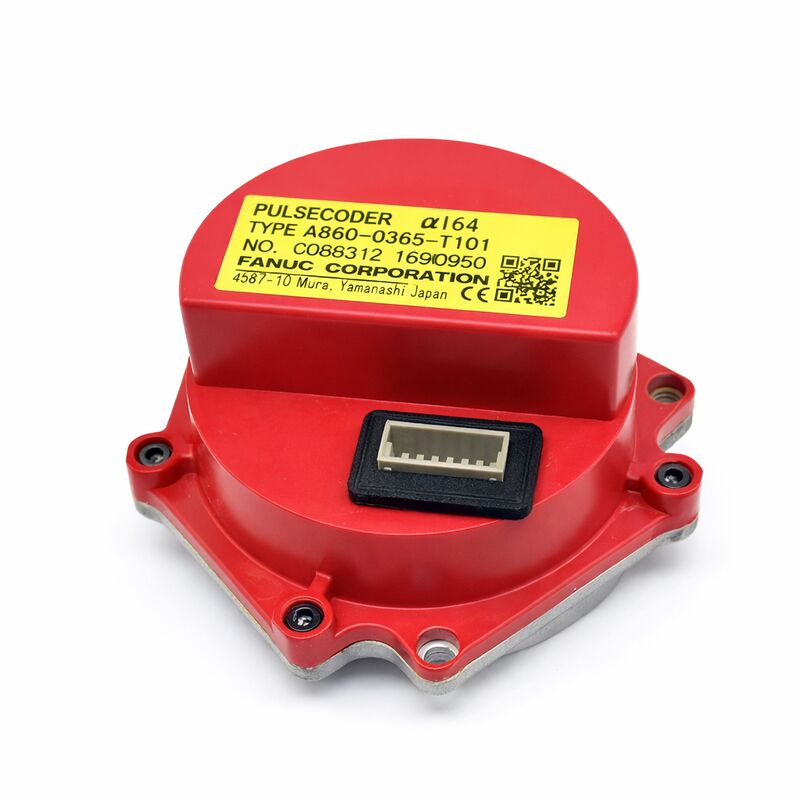

Fanuc A860-0365-T001 | আলফা αi64 ইনক্রিমেন্টাল পালস কোডার — 64,000P, 15-পিন D-সাব কানেক্টর, ছোট-ফ্রেম আলফা AC সার্ভো মোটর

সংক্ষিপ্ত বিবরণ

The Fanuc A860-0365-T001 হল ছোট-ফ্রেম Fanuc আলফা সিরিজের AC সার্ভো মোটরগুলির জন্য αi64 (64K ppr) ইনক্রিমেন্টাল পালস কোডার, যা এনকোডার বডিতে একটি 15-পিন D-সাব কানেক্টর সহ আসে। এটি αA64 অ্যাবসোলিউট কাউন্টারপার্ট (A860-0360-T001) এর মতো একই মোটর রেঞ্জের জন্য ব্যবহৃত হয় — ছোট আলফা মোটর a1/3000, a2/2000, a2/3000, এবং αM2.5/3000 — তবে এটি মৌলিকভাবে ভিন্ন ফিডব্যাক নীতির উপর কাজ করে।

যেখানে অ্যাবসোলিউট এনকোডার মেশিন পাওয়ার সাইকেল জুড়ে পজিশন মেমরি ধরে রাখে, সেখানে ইনক্রিমেন্টাল T001 মেশিন পাওয়ার আপ করার সময় প্রতিটিবার একটি নির্বিচারে শুরুর অবস্থান থেকে পালস গণনা করে। রেফারেন্স রিটার্ন প্রতিটি পাওয়ার সাইকেলের পরে বাধ্যতামূলক, যার মধ্যে অপ্রত্যাশিত শাটডাউনও অন্তর্ভুক্ত।

A860-0365-T001 এর 15-পিন D-সাব কানেক্টরটি মোটরের এনকোডার কেবল অ্যাসেম্বলির সাথে সংযুক্ত হয়, যা সার্ভো অ্যামপ্লিফায়ারের এনকোডার ইনপুটে চলে।

এই ভ্যারিয়েন্টের D-সাব কানেক্টরের ধরণ এটিকে A860-0365 পরিবারের মধ্যে কেবল-ইন্টিগ্রেটেড ভ্যারিয়েন্টগুলি থেকে আলাদা করে — T001 একটি কেবল-মাত্র এনকোডার বডি, কেবল থেকে আলাদা, যা এনকোডার পরিবর্তনের সময় কেবলটি মোটরে ইনস্টল করা অবস্থায় রাখতে দেয়।

মেশিন টুল অ্যাপ্লিকেশনগুলির জন্য যেখানে রেফারেন্স রিটার্ন সিকোয়েন্স স্টার্টআপ পদ্ধতির একটি স্বাভাবিক এবং স্বীকৃত অংশ, সেখানে ইনক্রিমেন্টাল αi64 একটি অ্যাবসোলিউট এনকোডার ইনস্টলেশনের ব্যাটারি রক্ষণাবেক্ষণের অতিরিক্ত খরচ ছাড়াই নির্ভরযোগ্য 64K ppr ফিডব্যাক সরবরাহ করে।

পর্যবেক্ষণ করার জন্য কোনও ব্যাটারি নেই, একটি ডিসচার্জড সেল থেকে অ্যাবসোলিউট পজিশন ডেটা হারানোর কোনও ঝুঁকি নেই, এবং প্রতিক্রিয়া জানানোর জন্য কোনও BAT অ্যালার্ম নেই।

এনকোডারটি কেবল মোটর ঘোরানো শুরু করার মুহূর্ত থেকে পালস গণনা করে — সহজ, শক্তিশালী, এবং আলফা মোটর প্রজন্মের জুড়ে ব্যাপকভাবে লাগানো।

সারপ্লাস এবং এক্সচেঞ্জ চ্যানেল থেকে A860-0365-T001 এর প্রাপ্যতা বিশ্বজুড়ে সক্রিয় সেবায় থাকা আলফা মোটর জনসংখ্যার প্রতিফলন করে।

ছোট-ফ্রেম আলফা মোটরগুলি মেশিনিং সেন্টার, লেদ এবং বিশেষ-উদ্দেশ্য মেশিনগুলির হালকা অ্যাক্সগুলিতে লাগানো হয় যেখানে একটি কমপ্যাক্ট, মাঝারি-টর্ক সার্ভো ড্রাইভই অ্যাপ্লিকেশনের জন্য প্রয়োজনীয়।

এই মোটরগুলি Fanuc এর বর্তমান ক্যাটালগ থেকে পুরানো হয়ে যাওয়ার অনেক পরেও উৎপাদনশীল থাকে, এবং T001 এনকোডার হল সেই অংশ যা তাদের চালু রাখার জন্য সবচেয়ে বেশি প্রয়োজন।

মূল স্পেসিফিকেশন

D-সাব কানেক্টর — সনাক্তকরণ এবং কেবল সামঞ্জস্যতা

15-পিন D-সাব একটি ব্যাপকভাবে স্বীকৃত শিল্প কানেক্টর স্ট্যান্ডার্ড — ট্র্যাপিজয়েডাল হাউজিং, দুটি সারিতে 15টি কন্টাক্ট, থাম্ব-স্ক্রু বা ওয়্যার ল্যাচ রিটেনশন।

A860-0365-T001 এ, এই কানেক্টরটি এনকোডার বডি এবং মোটরের এনকোডার কেবলের মধ্যে সংযোগকারী ইন্টারফেস।

এনকোডার বডি কেবলের সকেটে প্লাগ করে; কেবলটি A/B/Z এনকোডার সিগন্যাল (ডিফারেনশিয়াল RS-422 লেভেল) এনকোডার থেকে সার্ভো অ্যামপ্লিফায়ারের এনকোডার ইনপুটে বহন করে।

একটি প্রতিস্থাপন T001 সোর্সিং করার সময়, নিশ্চিত করুন যে মোটরের বিদ্যমান কেবলে এনকোডার প্রান্তে 15-পিন D-সাব সকেট আছে।

A860-0365 পরিবারে T001 (D-সাব) এবং T101 (হার্ডওয়্যার্ড কেবল / অ্যাম্ফেনল) উভয় ভ্যারিয়েন্ট অন্তর্ভুক্ত রয়েছে, এবং এগুলি কেবল মডিফিকেশন ছাড়া মোটরের প্রান্তে যান্ত্রিকভাবে অদলবদলযোগ্য নয়।

ভুল কানেক্টর ভ্যারিয়েন্ট অর্ডার করলে একটি এনকোডার পাওয়া যায় যা শারীরিকভাবে ইনস্টল করা কেবলের সাথে সংযোগ করতে পারে না — মোটর পুনরায় একত্রিত হওয়ার আগে ধরা পড়লে এটি একটি পুনরুদ্ধারযোগ্য পরিস্থিতি, তবে মেশিনটি ডিস-ইনস্টল হওয়ার পরেই ধরা পড়লে এটি ব্যয়বহুল।

ব্যাটারি নির্ভরতা ছাড়াই ইনক্রিমেন্টাল ফিডব্যাক

ব্যাটারি ব্যাকআপের অনুপস্থিতি হল αi64 T001 এর ট্রেড-অফ এবং অপারেশনাল সুবিধা উভয়ই। ট্রেড-অফের দিকে: একটি রেফারেন্স রিটার্ন চালানোর পরে পাওয়ার সাইকেলের পরে মেশিনটি তার সঠিক অবস্থানে ফিরে আসতে পারে না।

সুবিধার দিকে: ডিসচার্জ হওয়ার জন্য কোনও ব্যাটারি নেই, উৎপাদনের সময় প্রতিক্রিয়া জানানোর জন্য কোনও BAT অ্যালার্ম নেই, এবং একটি ডিসচার্জড ব্যাটারি সেল থেকে পজিশন ডেটা দুর্নীতির কোনও ঝুঁকি নেই।

মেশিন টুলগুলির জন্য যা স্বাভাবিক অপারেশন হিসাবে প্রতিদিন পাওয়ার ডাউন করা হয়, স্টার্টআপে রেফারেন্স রিটার্ন মেশিনের রেডি টাইমে প্রতি অ্যাক্সিস 1 থেকে 3 মিনিট যোগ করে — একটি ছোট ওভারহেড যা বেশিরভাগ উৎপাদন পরিবেশ সহজেই গ্রহণ করে।

যে মেশিনগুলি খুব কমই পাওয়ার ডাউন করে, তাদের জন্য ইনক্রিমেন্টাল এবং অ্যাবসোলিউট ফিডব্যাকের মধ্যে অপারেশনাল পার্থক্য বাস্তবে আরও কম তাৎপর্যপূর্ণ, কারণ উভয় ক্ষেত্রেই রেফারেন্স রিটার্ন বিরল।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একই মোটরে A860-0365-T001 এবং A860-0360-T001 এর মধ্যে ব্যবহারিক পার্থক্য কী?

উভয় এনকোডার একই ছোট-ফ্রেম আলফা মোটরগুলিতে ফিট করে এবং একই সিএনসি প্রজন্মের কাছে 64K ppr ফিডব্যাক তৈরি করে। T001 (A860-0360 পরিবার) একটি অ্যাবসোলিউট এনকোডার — এটি ব্যাটারি-ব্যাকড মাল্টি-টার্ন কাউন্টিং ব্যবহার করে পাওয়ার সাইকেল জুড়ে পজিশন ধরে রাখে।

T001 (A860-0365 পরিবার, এই বিবরণের বিষয়) একটি ইনক্রিমেন্টাল এনকোডার — এটি প্রতিটি পাওয়ার-আপে শূন্য থেকে শুরু হয় এবং রেফারেন্স রিটার্ন প্রয়োজন।

যদি কোনও মোটরের মূল স্পেসিফিকেশনে একটি অ্যাবসোলিউট এনকোডার প্রয়োজন হয়, তবে পরিবর্তে একটি ইনক্রিমেন্টাল এনকোডার ফিট করলে মেশিনের স্টার্টআপ আচরণ পরিবর্তিত হয়: সিএনসি প্রতিটি পাওয়ার সাইকেলের পরে রেফারেন্স রিটার্ন চাইবে।

অ্যাক্সিস চলতে পারার আগে সিএনসি এর সার্ভো প্যারামিটারে এনকোডার টাইপের জন্য (সাধারণত সামঞ্জস্যপূর্ণ Fanuc সিস্টেমে প্যারামিটার নং 2024) এই পরিবর্তনটি প্রতিফলিত করতে হবে।

প্রশ্ন 2: A860-0365-T001 কি এমন মোটরে ইনস্টল করা যেতে পারে যেখানে মূলত একটি T101 ভ্যারিয়েন্ট এনকোডার ছিল?

T001 একটি 15-পিন D-সাব কানেক্টর ব্যবহার করে; T101 এ একটি হার্ডওয়্যার্ড কেবল (বা নির্দিষ্ট T101 ভ্যারিয়েন্টের উপর নির্ভর করে অ্যাম্ফেনল কানেক্টর) থাকে।

যদি মোটরের এনকোডার কেবল সকেট একটি D-সাব ফিমেল হয়, তবে T001 সরাসরি ফিট করে।

যদি মোটরের কেবলে একটি ভিন্ন কানেক্টর (অ্যাম্ফেনল বা হার্ডওয়্যার্ড) থাকে, তবে T001 ফিট করার আগে মোটরের প্রান্তে কেবলটি অ্যাডাপ্ট বা প্রতিস্থাপন করতে হবে।

এটি একটি কেবল অ্যাডাপ্টেশন টাস্ক, কোনও মৌলিক সামঞ্জস্যতা বাধা নয় — একই মোটর রেঞ্জের জন্য উভয় এনকোডার ভ্যারিয়েন্টের বৈদ্যুতিক স্পেসিফিকেশন অভিন্ন।

প্রশ্ন 3: এই এনকোডার সহ রেফারেন্স রিটার্ন সাইকেল কীভাবে কাজ করে, এবং Z-পালস কী করে?

পাওয়ার-আপে, সিএনসি একটি নির্দিষ্ট অ্যাপ্রোচ স্পিডে হার্ডওয়্যার রেফারেন্স সুইচের দিকে অ্যাক্সিস চালায়। যখন সুইচ ট্রিপ করে, সিএনসি অ্যাক্সিসকে একটি ক্রিপ স্পিডে ধীর করে দেয় এবং প্রথম Z-পালস (প্রতি মোটর বিপ্লবে একটি) ঘটার জন্য অপেক্ষা করে।

ডিস্কের উপর Z-পালসের শারীরিক অবস্থান এনকোডারের অভ্যন্তরীণ নির্মাণের দ্বারা স্থির করা হয়, তাই একই Z-পালস প্রতিটি বিপ্লবে একই কৌণিক অবস্থানে ফায়ার করে।

সিএনসি এই Z-পালস ইভেন্টে অ্যাক্সিস মেশিন পজিশন ডেটাম সেট করে এবং Z-পালস পজিশন এবং মেশিন জিরোর মধ্যে সম্পর্ক সংরক্ষণ করে।

এই সিকোয়েন্সটি প্রতিটি পাওয়ার-আপে একইভাবে পুনরাবৃত্তি হয়, তাই রেফারেন্স রিটার্ন সর্বদা একই মেশিন পজিশনে ল্যান্ড করে — এক এনকোডার কাউন্টের মধ্যে পুনরাবৃত্তিযোগ্য।

প্রশ্ন 4: যখন A860-0365-T001 সহ একটি অ্যাক্সিস নির্ভরযোগ্যভাবে রেফারেন্স রিটার্ন ব্যর্থ হয় কিন্তু সময়ের সাথে সাথে ক্রমবর্ধমান Z-পালস স্ক্যাটার দেখায় তখন কী পরীক্ষা করা উচিত?

Z-পালস স্ক্যাটার — যেখানে রেফারেন্স রিটার্ন পজিশন প্রতিটি সাইকেলে একটি ছোট কিন্তু পর্যবেক্ষণযোগ্য পরিমাণে পরিবর্তিত হয় — নির্দেশ করে যে Z-পালস আর একই শ্যাফ্ট কোণে ধারাবাহিকভাবে ফায়ার করছে না।

কারণগুলির মধ্যে রয়েছে: একটি দূষিত বা ক্ষয়িষ্ণু অপটিক্যাল ডিস্ক (ডিস্কের Z-ট্র্যাকে কণা জমেছে বা আঁচড় লেগেছে), এনকোডারে বিয়ারিং পরিধান (অ্যাক্সিয়াল বা রেডিয়াল প্লে ডিস্ককে কাঁপিয়ে তোলে, Z-পালস পজিশন সামান্য পরিবর্তন করে), বা এনকোডারের অভ্যন্তরীণ ফট ডিটেক্টরে বিরতিহীন দূষণ।

এই শর্তগুলির কোনটিই ফিল্ড-কারেক্টেবল নয়। Z-পালস স্ক্যাটার দেখানো একটি এনকোডারকে রেফারেন্স রিটার্ন ব্যর্থতা বা উৎপাদনের সময় পজিশন ত্রুটির কারণ হওয়ার মতো যথেষ্ট বড় হওয়ার আগে প্রতিস্থাপন করতে হবে।

প্রশ্ন 5: ভুল স্পেসিফিকেশনযুক্ত এনকোডার ফিট করলে সার্ভো অ্যামপ্লিফায়ারের ক্ষতি হওয়ার ঝুঁকি আছে কি?

সার্ভো অ্যামপ্লিফায়ারের এনকোডার ইনপুট সার্কিট Fanuc আলফা এনকোডার সিরিয়াল/কোয়াড্রেচার সিগন্যাল লেভেলের জন্য ডিজাইন করা হয়েছে। এই লেভেলের বাইরের সিগন্যাল তৈরি করে এমন একটি এনকোডার সংযোগ করা (যেমন, একটি তৃতীয় পক্ষের এনকোডার যা বেমানান আউটপুট ভোল্টেজ লেভেল সহ) ইনপুট সার্কিটের ক্ষতি করতে পারে।

তবে, Fanuc আলফা এনকোডার পরিবারের মধ্যে — T001, T101, V501, ইত্যাদি — সমস্ত ভ্যারিয়েন্ট একই অ্যামপ্লিফায়ার প্রজন্মের জন্য সামঞ্জস্যপূর্ণ সিগন্যাল লেভেল তৈরি করে।

হার্ডওয়্যার ক্ষতির ঝুঁকি প্রধানত ভোল্টেজ বেমানানতা থেকে আসে (ভিন্ন সাপ্লাই ভোল্টেজ বা আউটপুট ভোল্টেজ স্পেক সহ একটি এনকোডার ফিট করা) আলফা পরিবারের মধ্যে ভুল কানেক্টর ভ্যারিয়েন্ট বেছে নেওয়ার চেয়ে।

যেকোনো প্রতিস্থাপন, যাচাইবিহীন উৎস থেকে সারপ্লাস ইউনিট সহ মূল্যায়ন করার সময় সর্বদা সাপ্লাই ভোল্টেজ সামঞ্জস্যতা (আলফা এনকোডারগুলির জন্য সাধারণত 5V DC) যাচাই করুন।
