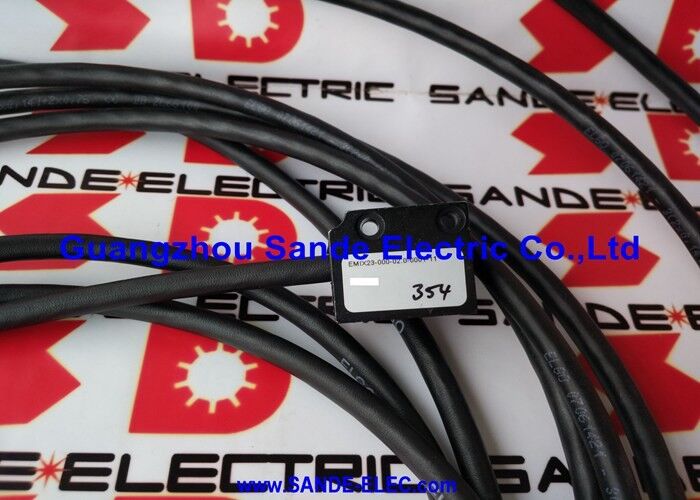

ই এম আই এম ম্যাগনেটিক রিডিং হেড EMIX23-000-02.0-0001-11

এলগো ইএমআইএক্স২৩-০০০-০২.০-০০০১-১১ | ম্যাগনেটিক ইনক্রিমেন্টাল লিনিয়ার এনকোডার — ১মাইক্রোমিটার রেজোলিউশন, ৫ভি টিটিএল, ২.০মি কেবল, এ/বি/জেড কোয়াড্রেচার আউটপুট

সংক্ষিপ্ত বিবরণ

এলগো ইএমআইএক্স২৩-০০০-০২.০-০০০১-১১একটি কমপ্যাক্ট ম্যাগনেটিক ইনক্রিমেন্টাল লিনিয়ার এনকোডার যা ১মাইক্রোমিটার রেজোলিউশন পজিশন পরিমাপ সরবরাহ করে এমন অ্যাপ্লিকেশনগুলিতে যেখানে একটি গ্লাস স্কেল খুব ভঙ্গুর, খুব বড় বা খুব ব্যয়বহুল হবে, এবং যেখানে টিটিএল লজিক স্তরে একটি সাধারণ কোয়াড্রেচার আউটপুটই ডাউনস্ট্রিম কন্ট্রোলারের প্রয়োজন।এলগো-র ইএমআইএক্স২৩ সিরিজ সেন্সর হেড এবং ইভালুয়েশন ইলেকট্রনিক্সকে একটি একক হাউজিং-এ একত্রিত করে — কোনও পৃথক ইলেকট্রনিক্স বক্স নেই, কোনও ইন্টারপোলেশন ইউনিট নেই এবং কোনও অতিরিক্ত অ্যামপ্লিফায়ার প্রয়োজন নেই। ২.০মি প্রি-অ্যাসেম্বল করা কেবল সরাসরি সেন্সর হেড থেকে বের হয় এবং রিসিভিং সিস্টেমের ডিজিটাল ইনপুট কার্ডের সাথে সংযোগের জন্য খোলা তারে শেষ হয়।

পরিমাপের নীতিটি চৌম্বকীয়: সেন্সর হেড এলগো এমবি২০-২০ ম্যাগনেটিক টেপের (২মিমি পোল পিচ) উত্তর এবং দক্ষিণ মেরু পরিবর্তনগুলি স্ক্যান করে, একটি সাইনুসয়েডাল সংকেত তৈরি করে যা সমন্বিত ইলেকট্রনিক্স কোয়াড্রেচার স্কোয়ার ওয়েভ আউটপুটে ইন্টারপোলেট করে।

০.০০১মিমি রেজোলিউশন সেটিং-এ ৪-এজ ট্রিগারিং সহ, টেপের ২মিমি পোল পিচ ইলেকট্রনিকভাবে প্রতি পোল পিচে ৫০০টি ইনক্রিমেন্টে বিভক্ত হয় — একটি ইন্টারপোলেশন স্তর যা কোনও চলমান অংশ ছাড়াই একটি কন্টাক্ট-ফ্রি ম্যাগনেটিক সেন্সিং মেকানিজম থেকে ১মাইক্রোমিটার পজিশন গ্র্যানুলারিটি সরবরাহ করে।

-১১ সাফিক্স পার্ট নম্বরে ৫ভি ডিসি সাপ্লাই ভোল্টেজ এবং টিটিএল আউটপুট লেভেল নির্দিষ্ট করে।

টিটিএল আউটপুট (০ভি লজিক লো, ৫ভি লজিক হাই) বেশিরভাগ পিএলসি, মোশন কন্ট্রোলার, পজিশন ইন্ডিকেটর এবং সিএনসি ইন্টারফেসের ডিজিটাল ইনপুট সার্কিটের সাথে সরাসরি সামঞ্জস্যপূর্ণ, লেভেল কনভার্সন ছাড়াই।

ডিফারেনশিয়াল আউটপুট পেয়ার (এ/এ', বি/বি', জেড/জেড') সংকেতটিকে ডিফারেনশিয়াল রিসিভার ইনপুটের সাথে সংযোগ করার অনুমতি দেয়, যেখানে কেবলটি বৈদ্যুতিকভাবে গোলমালপূর্ণ পরিবেশের মধ্য দিয়ে যায় সেখানে সেরা নয়েজ ইমিউনিটির জন্য।

২.০মি কেবল দৈর্ঘ্য টোসোকু-র স্ট্যান্ডার্ড; ৩০মি পর্যন্ত দীর্ঘ কেবল অর্ডার ভ্যারিয়েন্ট হিসাবে উপলব্ধ, যা পার্ট নম্বরের কেবল দৈর্ঘ্য ক্ষেত্র দ্বারা চিহ্নিত করা হয়। বেশিরভাগ মেশিন ইনস্টলেশনের জন্য যেখানে সেন্সর হেড একটি চলমান ক্যারিজের উপর মাউন্ট করা হয় এবং কেবলটি একটি কাছাকাছি কন্ট্রোল ক্যাবিনেটে শেষ হয়, ২.০মি যথেষ্ট।

বৃহত্তর মেশিন ট্র্যাভেল রেঞ্জের জন্য যেখানে ক্যারিজ-টু-ক্যাবিনেট দূরত্ব ২মি অতিক্রম করে, স্পেসিফিকেশন সময়ে উপযুক্ত দীর্ঘ কেবল ভ্যারিয়েন্ট অর্ডার করা সঠিক পদ্ধতি — এই ভ্যারিয়েন্ট দ্বারা ব্যবহৃত ৫ভি টিটিএল স্তরে সিগন্যাল কোয়ালিটি নষ্ট হতে পারে এমনভাবে পরে কেবলটি স্প্লাইসিং করে বাড়ানো।

মূল স্পেসিফিকেশন

প্যারামিটার

ম্যাগনেটিক লিনিয়ার এনকোডার পজিশন পরিমাপের ক্ষেত্রে একটি স্বতন্ত্র স্থান দখল করে।

এগুলি অপটিক্যাল এনকোডারগুলির চেয়ে দূষণের প্রতি বেশি সহনশীল (কাঁচের স্কেল স্ক্র্যাচ বা ভাঙার জন্য নেই), যান্ত্রিকভাবে ইনস্টল করা সহজ (প্রিসিশন গ্রাউন্ড ওয়েগুলির পরিবর্তে আঠালো টেপ), এবং দীর্ঘ পরিমাপ দূরত্বগুলি সাশ্রয়ীভাবে অতিক্রম করতে সক্ষম।

ইএমআইএক্স২৩ এই সুবিধাগুলি পূর্ণ মাইক্রোমিটার-রেঞ্জ রেজোলিউশনের সাথে প্রসারিত করে যা পূর্বে কেবল অপটিক্যাল গ্লাস স্কেল দিয়ে অর্জন করা যেত।

প্রধান অ্যাপ্লিকেশন বিভাগগুলি হল প্রিসিশন উডওয়ার্কিং মেশিনারি, শীট মেটাল ফ্যাব্রিকেশন সরঞ্জাম, সয়িং এবং কাটিং মেশিন, এবং সাধারণ শিল্প অটোমেশন যেখানে ১মাইক্রোমিটার রেজোলিউশন প্রয়োজন কিন্তু পরিবেশগত এক্সপোজার — কাঠের গুঁড়ো, ধাতব চিপস, কুল্যান্ট, কম্পন — অপটিক্যাল সেন্সিংকে অবাস্তব করে তোলে।

ইএমআইএক্স২৩-এর চৌম্বকীয় অনাক্রম্যতা অ-চৌম্বকীয় দূষকগুলির প্রতি মানে এটি এমন পরিবেশে নির্ভরযোগ্য পজিশন ডেটা তৈরি করতে থাকে যা একটি অপটিক্যাল স্কেল সিস্টেমকে দ্রুত নষ্ট করে দেবে।

রেফারেন্স পালস এবং ইনস্টলেশন নোট

জেড/জেড' ডিফারেনশিয়াল আউটপুট টেপের রেফারেন্স মার্কের প্রতি পাসে একটি রেফারেন্স পালস সরবরাহ করে — এটি সেই পয়েন্ট যা কন্ট্রোলার ইনক্রিমেন্টাল পরিমাপ পরিসরের মধ্যে একটি পরম রেফারেন্স পজিশন স্থাপন করতে ব্যবহার করে।

এলগো-র ঐচ্ছিক আর সাফিক্স (এই ভ্যারিয়েন্টের পার্ট নম্বরে অন্তর্ভুক্ত নয়) একটি অবাধে সংজ্ঞায়িত রেফারেন্স পালস পজিশন সক্ষম করে; আর বিকল্প ছাড়াই স্ট্যান্ডার্ড -০০০ সংস্করণ টেপের স্থির রেফারেন্স মার্ক ব্যবহার করে।

সেন্সর হেড মাউন্ট করার জন্য পরিমাপ পরিসীড়া জুড়ে সেন্সর ফেস এবং টেপ পৃষ্ঠের মধ্যে ০.১ থেকে ০.৮মিমি গ্যাপ বজায় রাখা প্রয়োজন। এলগো ইএমআইএক্স২৩-এর জন্য মাউন্টিং টলারেন্স নির্দিষ্ট করে যা ইনস্টলেশনের সময় অবশ্যই পালন করতে হবে যাতে নির্দিষ্ট রেজোলিউশন নিশ্চিত করা যায়।

এই পরিসীমার বাইরে একটি গ্যাপ সংকেত প্রশস্ততা হ্রাস বা সংকেত হারানো তৈরি করে। ক্যারিজ ভ্রমণের সময় গ্যাপ পরিবর্তন প্রতিরোধ করার জন্য সেন্সর হেডটি টেপ পৃষ্ঠের সমান্তরালভাবে সারিবদ্ধ করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এলগো ইএমআইএক্স২৩-০০০-০২.০-০০০১-১১ কি ২.০মি সম্পূর্ণ কেবল দৈর্ঘ্যে সংকেত অবনতি ছাড়াই তার ১মাইক্রোমিটার রেজোলিউশন অর্জন করতে পারে?

হ্যাঁ। ৫ভি টিটিএল ডিফারেনশিয়াল আউটপুট ২.০মি কেবল জুড়ে সংকেত অখণ্ডতা বজায় রাখার জন্য ডিজাইন করা হয়েছে।

ডিফারেনশিয়াল লাইন টপোলজি (কমপ্লিমেন্টারি সিগন্যাল পেয়ার এ/এ', বি/বি', জেড/জেড') মেশিনের ক্যাবিনেটের মধ্য দিয়ে যাওয়া এনকোডার কেবলগুলিতে প্ররোচিত কমন-মোড নয়েজ বাতিল করে, যা সংকেত অবনতির প্রাথমিক উৎস।

ডিফারেনশিয়াল টপোলজির পূর্ণ সুবিধা নিতে নিশ্চিত করুন যে রিসিভিং ইনপুটগুলি ডিফারেনশিয়াল রিসিভার (আরএস-৪২২ সামঞ্জস্যপূর্ণ)। ডিফারেনশিয়াল আউটপুটগুলিকে সিঙ্গেল-এন্ডেড ইনপুটের সাথে সংযোগ করা সম্ভব তবে নয়েজ প্রত্যাখ্যানের সুবিধা ত্যাগ করে।

প্রশ্ন ২: এলগো ইএমআইএক্স২৩-০০০-০২.০-০০০১-১১ এর সাথে কোন ম্যাগনেটিক টেপ ব্যবহার করতে হবে?

০.০০১মিমি (১মাইক্রোমিটার) রেজোলিউশনে এলগো ইএমআইএক্স২৩-এর জন্য এলগো-র এমবি২০-২০ ম্যাগনেটিক টেপ ইপস (একক-পোল ম্যাগনেটাইজেশন) সহ ≤১মাইক্রোমিটার রেজোলিউশনের জন্য প্রয়োজন।

১মাইক্রোমিটারের চেয়ে মোটা রেজোলিউশনে (যেমন, ০.০০৫মিমি), ইপস ডেজিগনেশন ছাড়াই স্ট্যান্ডার্ড এমবি২০-২০ টেপ গ্রহণযোগ্য।

ইপস টেপের সূক্ষ্ম-টলারেন্স পোল সীমানা রয়েছে যা ইন্টারপোলেশন ইলেকট্রনিক্সের জন্য সঠিক ১মাইক্রোমিটার রেজোলিউশন অর্জনের জন্য প্রয়োজনীয়।

১মাইক্রোমিটার-কনফিগার করা ইএমআইএক্স২৩-এর সাথে স্ট্যান্ডার্ড টেপ ব্যবহার করলে আউটপুট তৈরি হবে, তবে নির্ভুলতার স্পেসিফিকেশন নিশ্চিত করা যাবে না।

প্রশ্ন ৩: একটি ব্যবহারিক ইনস্টলেশনে ইএমআইএক্স২৩-এর রেফারেন্স পালস কীভাবে ব্যবহার করা হয়?

জেড পালস টেপের রেফারেন্স মার্কারের প্রতি পাসে একবার ফায়ার করে।

একটি মেশিন অ্যাপ্লিকেশনে, কন্ট্রোলার পাওয়ার-আপের পরে বা একটি সংজ্ঞায়িত সার্চ মোশনের পরে সনাক্ত করা প্রথম জেড পালস ব্যবহার করে অক্ষের পরম শূন্য রেফারেন্স স্থাপন করে — এই রেফারেন্স পাসের পরে, কন্ট্রোলার মেশিনের কোঅর্ডিনেট সিস্টেমে তার পজিশন জানে এবং ক্লোজড-লুপ পজিশন কন্ট্রোলে প্রবেশ করতে পারে।

জেড পালস পজিশন টেপের একটি স্থির শারীরিক অবস্থান, তাই রেফারেন্স পাস প্রতিবার একই ডেটাম পজিশন স্থাপন করে।

যদি মেশিনের ট্র্যাভেল স্বাভাবিক উৎপাদনের সময় অক্ষকে জেড মার্কার পজিশনের মধ্য দিয়ে নিয়ে যায়, কন্ট্রোলার কেবল জেড পালস নোট করে এবং চালিয়ে যায় — এটি চলমান পজিশন গণনাকে প্রভাবিত করে না।

প্রশ্ন ৪: এলগো ইএমআইএক্স২৩-০০০-০২.০-০০০১-১১ কি উচ্চ-গতির মোশন অ্যাপ্লিকেশনের জন্য উপযুক্ত, এবং সর্বোচ্চ ট্র্যাভেল গতি কত?

১মাইক্রোমিটার রেজোলিউশনে ৫ভি টিটিএল আউটপুট সহ সর্বোচ্চ ট্র্যাভেল গতি ইলেকট্রনিক্স দ্বারা তৈরি করা সর্বোচ্চ আউটপুট ফ্রিকোয়েন্সি দ্বারা নির্ধারিত হয়।

১মাইক্রোমিটার রেজোলিউশনে, ১মি/সে ট্র্যাভেল গতির জন্য প্রতি সেকেন্ডে ১,০০০,০০০ কাউন্ট এজ প্রয়োজন।

এই রেজোলিউশনে ইএমআইএক্স২৩ ইলেকট্রনিক্স সাধারণ শিল্প মেশিন টুল এবং অটোমেশন ট্র্যাভেল ভেলোসিটিগুলির জন্য উপযুক্ত গতিতে রেট করা হয় — নির্দিষ্ট অ্যাপ্লিকেশনের দ্রুত ট্র্যাভেল গতির জন্য উপযুক্ততা যাচাই করতে অর্ডার করা রেজোলিউশনে সর্বোচ্চ নির্দিষ্ট ট্র্যাভেল গতির জন্য এলগো-র স্পেসিফিকেশন শীটের বিপরীতে নিশ্চিত করুন।

প্রশ্ন ৫: ইনস্টলেশনের সময় প্রস্তাবিত সেন্সর-টু-টেপ গ্যাপ সেটিং কী, এবং এটি কীভাবে যাচাই করা হয়?

লক্ষ্য ইনস্টলেশন গ্যাপ ০.১মিমি এবং ০.৮মিমি এর মধ্যে, ০.৫মিমি একটি ব্যবহারিক মধ্যবিন্দু যা মেশিন অপারেশনের সময় যান্ত্রিক পরিবর্তনের বিরুদ্ধে সহনশীলতা সরবরাহ করে।

এলগো একটি ঐচ্ছিক এলইডি দূরত্ব পর্যবেক্ষণ ফাংশন (পার্ট নম্বরে সাফিক্স ই) সরবরাহ করে যা ইনস্টলেশনের সময় গ্যাপ গ্রহণযোগ্য পরিসরের মধ্যে থাকলে সংকেত দেয় — এই বিকল্পটি -০২.০-০০০১-১১ স্ট্যান্ডার্ড ভ্যারিয়েন্টে অন্তর্ভুক্ত নয় তবে সংশ্লিষ্ট ই-সাফিক্সড পার্টে উপলব্ধ।

এলইডি মনিটরিং বিকল্প ছাড়া, ইনস্টলেশনের সময় ফিলার গেজ ব্যবহার করে গ্যাপ সেট করা হয়।

ইনস্টলেশনের পরে, স্কোপে এ/বি আউটপুট সংকেতের গুণমান পর্যবেক্ষণ করা যেতে পারে যাতে পরিষ্কার স্কোয়ার ওয়েভ ট্রানজিশন নিশ্চিত করা যায়, যা গ্যাপটি অপারেশনাল পরিসরের মধ্যে রয়েছে তা নিশ্চিত করার জন্য একটি ব্যবহারিক নিশ্চিতকরণ হিসাবে কাজ করে।
