ফ্যানুক A860-0346-T041 | সিরিয়াল পালস কোডার A — 40,000P অ্যাবসোলিউট, রেড ক্যাপ, ফ্যানুক AC S-সিরিজ সার্ভো মোটর, CNC জিরো / 16 / 18 / 21

সংক্ষিপ্ত বিবরণ

The ফ্যানুক A860-0346-T041 হল A860-0346 পরিবারের একটি সিরিয়াল পালস কোডার A ভ্যারিয়েন্ট, যা এই S-সিরিজ মোটর প্রজন্মের সমস্ত এনকোডারের সাধারণ রেড প্লাস্টিক ক্যাপ হাউজিং এবং 40,000 ppr অ্যাবসোলিউট সিরিয়াল ফিডব্যাক আর্কিটেকচার শেয়ার করে।

T041 সাফিক্স এটিকে A860-0346 এনকোডার রেঞ্জের মধ্যে রাখে, যা একই সিরিজের অন্যান্য ভ্যারিয়েন্ট থেকে এর নির্দিষ্ট কানেক্টর কনফিগারেশন এবং মেকানিক্যাল ইন্টারফেসকে আলাদা করে — এটি একটি পার্থক্য যা এনকোডারটিকে এটি যে মোটরকে পরিবেশন করে তার সাথে ফিজিক্যালি মেলানোর সময় গুরুত্বপূর্ণ, কারণ বিভিন্ন T-সাফিক্স সদস্যদের বিভিন্ন কানেক্টর পিন সংখ্যা এবং মেকানিক্যাল ফিটমেন্টের বিবরণ থাকে।

A860-0346-T041 পুরো সিরিয়াল পালস কোডার A প্রজন্মের সংজ্ঞায়িত বৈশিষ্ট্যগুলি বহন করে: অ্যাবসোলিউট পজিশন ক্ষমতা যা পাওয়ার-অন-এ রেফারেন্স রিটার্ন দূর করে, এমপ্লিফায়ারের সাথে হাই-স্পিড সিরিয়াল কমিউনিকেশন লিঙ্ক এবং রেড প্লাস্টিক হাউজিং যা মেশিন পরিবেশের বিরুদ্ধে অপটিক্যাল ডিস্ক অ্যাসেম্বলি এবং ইলেকট্রনিক্সকে এনক্যাপসুলেট করে। যে মেশিনগুলিতে এই এনকোডার ভ্যারিয়েন্টটি মূলত ইনস্টল করা হয়েছিল, সেখানে এটি ফ্যানুকের S-সিরিজ AC সার্ভো মোটরগুলির সাথে দেখা যায় — মোটর রেঞ্জ যা 1980-এর দশকে ফ্যানুকের DC সার্ভো থেকে AC সার্ভো প্রযুক্তিতে রূপান্তরকে সংজ্ঞায়িত করেছিল।

A860-0346-T041 কে পরিবারের মধ্যে আলাদা করে তোলে প্রধানত এটি যে কানেক্টর এবং মেকানিক্যাল ভ্যারিয়েন্ট উপস্থাপন করে।

A860-0346 রেঞ্জের মধ্যে, ফ্যানুক বিভিন্ন মোটর বডি কনফিগারেশন, কেবল রাউটিং প্রয়োজনীয়তা এবং কানেক্টর স্ট্যান্ডার্ডগুলিকে সামঞ্জস্য করার জন্য একাধিক T-সাফিক্স ভ্যারিয়েন্ট তৈরি করেছে যা মোটর আকার, মাউন্টিং ওরিয়েন্টেশন এবং মেশিন বিল্ডারের পছন্দের উপর নির্ভর করে পরিবর্তিত হত।

T041 হল এই ভ্যারিয়েন্টগুলির মধ্যে একটি, যা S-সিরিজ রেঞ্জের মধ্যে নির্দিষ্ট মোটর কনফিগারেশনগুলিতে কাজ করে যেখানে T101 বা T141 ভ্যারিয়েন্টগুলি ফিজিক্যালি ফিট হত না।

মূল স্পেসিফিকেশন

রেড ক্যাপ পরিচিতি — S-সিরিজ মোটর জেনারেশন

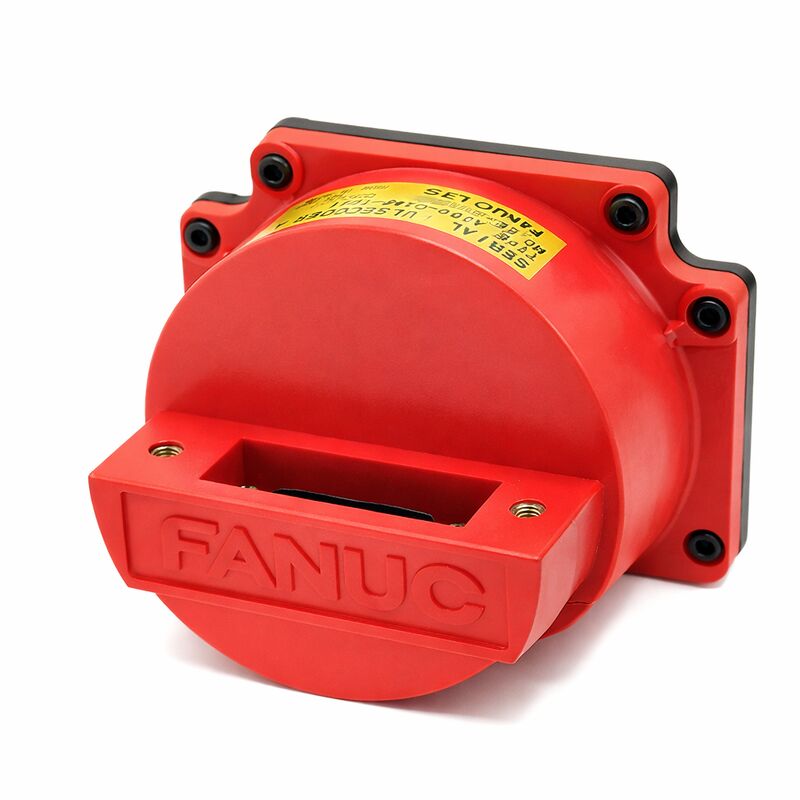

রেড প্লাস্টিক এনকোডার ক্যাপ ফ্যানুকের মোটর ইতিহাসের সবচেয়ে পরিচিত শনাক্তকারীগুলির মধ্যে একটি। যখন একটি মোটর A860-0346 সিরিজের এনকোডার দিয়ে লাগানো হয়, তখন পুরো মোটরটি একটি "রেড ক্যাপ মোটর" হিসাবে দেখা যায় — একটি প্রচলিত নাম যা CNC সার্ভিস ইন্ডাস্ট্রিতে টিকে আছে।

এই শনাক্তকরণটি ব্যবহারিক: রেড ক্যাপ অবিলম্বে একজন সার্ভিস ইঞ্জিনিয়ারকে বলে যে তারা কোন প্রজন্মের এনকোডার এবং মোটর নিয়ে কাজ করছে, কোনো পার্ট নম্বর চেক করার আগেই। এটি সিরিয়াল পালস কোডার A, S-সিরিজ মোটর, ডিজিটাল সার্ভো CNC সামঞ্জস্যতা এবং ব্যাটারি-ব্যাকড অ্যাবসোলিউট পজিশন নির্দেশ করে — মেশিন ডায়াগনোজ এবং সার্ভিসিংয়ের জন্য সমস্ত মূল তথ্য।

A860-0346-T041 এর রেড ক্যাপ একটি পরিবেশগত সিল হিসাবেও কাজ করে।

এনকোডার ডিস্ক এবং ইলেকট্রনিক্স ক্যাপের ভিতরে থাকে, যা মোটরের ফ্রেমের পিছনে ক্লিপ বা স্ক্রু করা হয় যাতে এনকোডারটিকে কুল্যান্ট স্প্ল্যাশ, সোয়ার্ফ এবং মোটরের নিজস্ব উইন্ডিং দ্বারা উৎপন্ন ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স থেকে রক্ষা করা যায়।

পরবর্তী আলফা i এনকোডারগুলির IP67 স্ট্যান্ডার্ডের রেট না হলেও, সিল এবং রিটেইনিং ফাস্টেনারগুলি অক্ষত থাকলে রেড ক্যাপ একটি সাধারণ মেশিন টুলের পরিবেশে অর্থপূর্ণ সুরক্ষা প্রদান করে।

সিরিয়াল A অ্যাবসোলিউট পজিশন — অপারেশনাল কনটেক্সট

A860-0346-T041 এর 40,000 ppr অ্যাবসোলিউট রেজোলিউশন, আধুনিক আলফা i এনকোডারগুলির লক্ষ লক্ষ কাউন্ট প্রতি রেভোলিউশনের তুলনায় সামান্য হলেও, S-সিরিজ মোটরগুলির অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় মেশিনিং নির্ভুলতার জন্য উপযুক্ত ছিল।

প্রতি রেভোলিউশনে 40,000 কাউন্ট এবং একটি সাধারণ 10mm পিচ বল স্ক্রু সহ, র' পজিশন রেজোলিউশন প্রতি কাউন্টে 0.25µm — এই মোটর প্রজন্মের সাথে সজ্জিত CNC মেশিন টুলগুলির দ্বারা নিয়মিতভাবে রাখা টলারেন্সের জন্য যথেষ্টর বেশি।

সিরিয়াল পালস কোডার A এর অ্যাবসোলিউট প্রকৃতি মানে CNC কে প্রতি স্টার্টআপে অক্ষের শূন্য অবস্থান পুনরায় স্থাপন করার প্রয়োজন হয় না।

প্রোডাকশন পরিবেশের জন্য যেখানে মেশিনটি ন্যূনতম পাওয়ার-ডাউন সাইকেল সহ অবিচ্ছিন্ন শিফট চালায়, এটি ইনক্রিমেন্টাল এনকোডার মেশিনগুলির জন্য প্রয়োজনীয় রেফারেন্স রিটার্ন ধাপটি দূর করে। অবস্থানটি বজায় থাকে যতক্ষণ ব্যাটারি ব্যাকআপ চার্জ থাকে — এই এনকোডার প্রজন্মের সমস্ত মেশিনের জন্য ব্যাটারি মনিটরিং একটি প্রথম-লাইন রক্ষণাবেক্ষণের দায়িত্ব করে তোলে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: A860-0346-T041 একই পরিবারের T101 এবং T141 থেকে কীভাবে আলাদা?

তিনটিই 40,000 ppr সিরিয়াল পালস কোডার A অ্যাবসোলিউট এনকোডার একই রেড ক্যাপ হাউজিং এবং একই CNC সামঞ্জস্যতা সহ।

পার্থক্যগুলি হল কানেক্টরের ধরন, পিন সংখ্যা এবং মোটর মাউন্টিং ইন্টারফেসে।

T041 এর একটি নির্দিষ্ট কানেক্টর বিন্যাস রয়েছে যা এটি ইনস্টল করা মোটর কনফিগারেশনগুলির জন্য উপযুক্ত; T101 মডেল 0S থেকে 30S পর্যন্ত নিশ্চিত করা হয়েছে; T141 একটি 19-পিন কানেক্টর ভ্যারিয়েন্টের জন্য উল্লেখ করা হয়েছে। T-সাফিক্স ভ্যারিয়েন্টগুলির মধ্যে প্রতিস্থাপন সহজ নয় — মাউন্টিং ফ্ল্যাঞ্জ মাত্রা এবং মোটর-সাইড কেবলের কানেক্টর অবশ্যই হুবহু মিলতে হবে।

প্রতিস্থাপন অর্ডার করার আগে সর্বদা মোটর মডেল এবং মূল এনকোডার T-সাফিক্স মোটর ডকুমেন্টেশন বা নেমপ্লেট থেকে নিশ্চিত করুন।

প্রশ্ন 2: ইবে এবং সারপ্লাস মার্কেট বর্ণনাগুলি T041 কে "ABS" (অ্যাবসোলিউট) হিসাবে লেবেল করে — সিরিয়াল A কি সবসময় অ্যাবসোলিউট?

হ্যাঁ। সমস্ত A860-0346 সিরিয়াল পালস কোডার A ভ্যারিয়েন্ট অ্যাবসোলিউট-টাইপ এনকোডার।

সারপ্লাস তালিকার "ABS" লেবেল এটি নিশ্চিত করে, সিরিয়াল A কে সম্পূর্ণরূপে ইনক্রিমেন্টাল পালস কোডার (যেমন A860-0300 সিরিজ) থেকে আলাদা করে যা পূর্ববর্তী ফ্যানুক মোটরগুলিতে ব্যবহৃত হত।

অ্যাবসোলিউট মানে এনকোডার পাওয়ার-আপে একটি সম্পূর্ণ পজিশন রেফারেন্স রিপোর্ট করে, যা ব্যাটারি ব্যাকআপ দ্বারা রক্ষণাবেক্ষণ করা হয়, একটি যান্ত্রিক রেফারেন্স রিটার্ন সাইকেলের প্রয়োজন ছাড়াই।

এটি সিরিয়াল A ডিজাইনের একটি মৌলিক বৈশিষ্ট্য এবং A860-0346 রেঞ্জের T001, T041, T101, T141 এবং অন্যান্য সমস্ত T-সাফিক্স ভ্যারিয়েন্টগুলির জন্য প্রযোজ্য।

প্রশ্ন 3: এই এনকোডারের সাথে কোন CNC কন্ট্রোলার সিরিজ সামঞ্জস্যপূর্ণ?

সিরিয়াল পালস কোডার A ইন্টারফেস সহ ডিজিটাল সার্ভো ফ্যানুক CNCs: সিরিজ জিরো-C এবং জিরো-D (মূল প্রজন্ম যেখানে S-সিরিজ মোটরগুলি প্রচলিত ছিল), এবং সিরিজ 16, 18, এবং 21 মডেল A কন্ট্রোল।

সিরিজ 0-C এবং 0-D বেশিরভাগ ইনস্টলেশনগুলির প্রতিনিধিত্ব করে যেখানে এই এনকোডারটি পাওয়া যায় — এই কন্ট্রোল এবং S-সিরিজ মোটরগুলি 1980-এর দশকের শেষ থেকে 1990-এর দশকের বেশিরভাগ সময় ধরে প্রভাবশালী ফ্যানুক সিস্টেম স্পেসিফিকেশন ছিল।

সিরিজ 15A ও সামঞ্জস্যপূর্ণ। পুরানো নন-ডিজিটাল-সার্ভো CNCs এবং পরবর্তী 0i-সিরিজ কন্ট্রোল (যা আলফা বা বিটা সিরিজ এনকোডার ব্যবহার করে) এই এনকোডার টাইপের সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন 4: A860-0346-T041 কি মেরামতযোগ্য, এবং যদি না হয়, কেন?

সিরিয়াল পালস কোডার A একটি সিল করা, মনোলিথিক অ্যাসেম্বলি — অপটিক্যাল ডিস্ক, বিয়ারিং, সিগন্যাল প্রসেসিং বোর্ড, কানেক্টর এবং রেড ক্যাপ হাউজিং একটি সমন্বিত ইউনিট গঠন করে যা ফিল্ড ডিসঅ্যাসেম্বলির জন্য ডিজাইন করা হয়নি।

এনকোডারের যান্ত্রিক নির্ভুলতা বিয়ারিং অ্যাসেম্বলির সাথে অপটিক্যাল ডিস্কের ফ্যাক্টরি-নিয়ন্ত্রিত অ্যালাইনমেন্টের উপর নির্ভর করে; এই অ্যালাইনমেন্ট একটি সার্ভিস ওয়ার্কশপ পরিবেশে নির্ভরযোগ্যভাবে পুনরুত্পাদন করা যায় না।

এই কারণে, ফ্যানুক A860-0346 সিরিজের জন্য মেরামতের যন্ত্রাংশ সরবরাহ করে না, এবং স্বনামধন্য পরিষেবা প্রদানকারীরা কম্পোনেন্ট-লেভেল মেরামতের পরিবর্তে পরীক্ষা এবং বিনিময় পরিষেবা সরবরাহ করে। একটি পরীক্ষিত, ওয়ারেন্টিযুক্ত ইউনিট দিয়ে বিনিময় হল ব্যবহারিক পরিষেবা রুট।

প্রশ্ন 5: যখন মেশিন একটি সিরিয়াল পালস কোডার A কমিউনিকেশন অ্যালার্ম দেখায় তখন ডায়াগনস্টিক প্রক্রিয়া কী?

প্রথমে, এনকোডার ফিডব্যাক কেবলের শারীরিক ক্ষতির জন্য পরীক্ষা করুন — এনকোডার কানেক্টর বা এমপ্লিফায়ার প্রান্তে একটি বাঁকা পিন সিরিয়াল কমিউনিকেশন ত্রুটির সবচেয়ে সাধারণ মূল কারণ এবং প্রায়শই এটি উপেক্ষা করা হয়। উভয় কানেক্টর পরিদর্শন এবং পরিষ্কার করুন।

তারপরে, মেশিনের ব্যাটারি ভোল্টেজ পরীক্ষা করুন — একটি কম ব্যাটারি সরাসরি কমিউনিকেশন অ্যালার্ম সৃষ্টি করে না, তবে এটি একটি রক্ষণাবেক্ষণের ঘাটতি নির্দেশ করে যা অন্যান্য ত্রুটির অবস্থার সাথে থাকতে পারে। যদি সম্ভব হয় তবে অন্য অক্ষ থেকে একটি পরিচিত-ভাল কেবল দিয়ে এনকোডার কেবলটি অদলবদল করুন।

যদি কেবল এবং কানেক্টর পরিদর্শনের পরে অ্যালার্ম চলতে থাকে, তবে মোটরটি সরান এবং রেড ক্যাপ রিটেইনিং ফাস্টেনার এবং সিল পরিদর্শন করুন — একটি অবনমিত সিলের চারপাশে কুল্যান্ট প্রবেশ এনকোডার ডিস্ককে দূষিত করে এবং একই কমিউনিকেশন ফল্ট প্যাটার্ন তৈরি করে। যদি কোনো শারীরিক কারণ না পাওয়া যায়, তবে এনকোডার প্রতিস্থাপন প্রয়োজন।
