| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A860-0346-T001 |

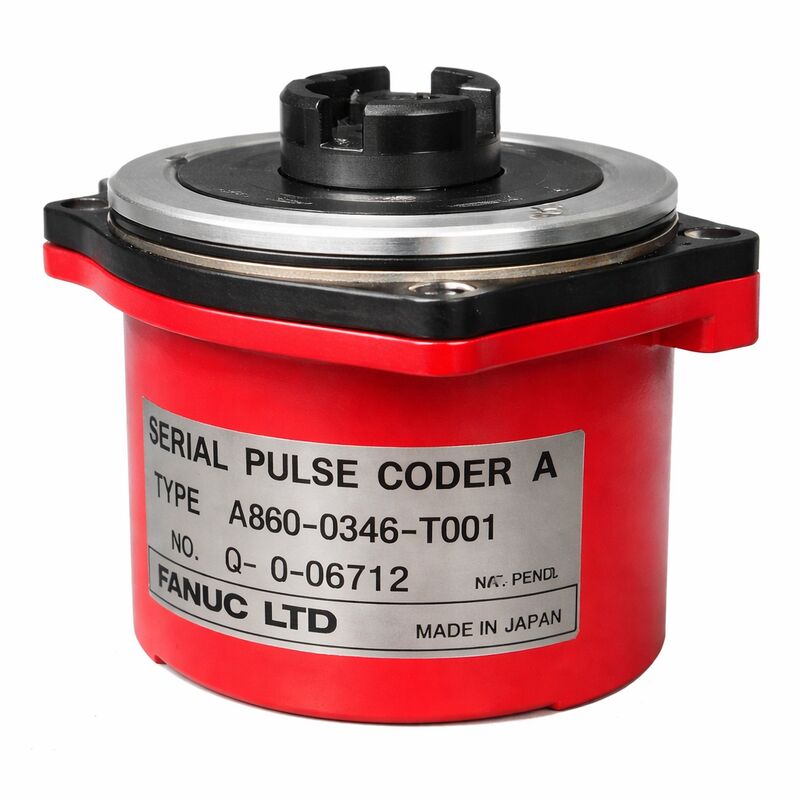

দ্যFanuc A860-0346-T001A860-0346 সিরিয়াল পলস কোডার A পরিবারের প্রাচীনতম এবং সবচেয়ে মৌলিক বৈকল্পিক ০১ টি উপসর্গ যা সিরিজের মধ্যে বেস সংস্করণকে নির্দেশ করে।
এটি একই লাল প্লাস্টিকের ক্যাপ হাউজিং, 40,000 পিপিআর পরম সিরিয়াল এ ফিডব্যাক আর্কিটেকচার এবং মোটর-মাউন্ট করা ফর্ম ফ্যাক্টর বহন করে যা A860-0346 এনকোডার রেঞ্জের সকল সদস্যকে চিহ্নিত করে,কিন্তু তার ক্যাবল সংযোগ বিন্দুতে তার D-Sub সংযোগকারী কনফিগারেশন দ্বারা পৃথক করা হয়.
এই ডি-সাব ইন্টারফেসটি যন্ত্রপাতি মেশিন এবং তারের ইনস্টলেশনের সংযোগকারী স্ট্যান্ডার্ডকে প্রতিফলিত করে যার জন্য এই বৈকল্পিকটি নির্দিষ্ট করা হয়েছিল।
এই এনকোডারের জন্য ফ্যানুকের ডকুমেন্টেশনে "নন-আলফা" উপাধিটি গুরুত্বপূর্ণ প্রেক্ষাপট। এটি পরবর্তী আলফা, আলফা আই এবং বিটা সিরিজের এনকোডার লাইন থেকে পুরো A860-0346 পরিবারকে আলাদা করে।
অ-আলফা মানে এই এনকোডারটি প্রাক-আলফা প্রজন্মের ¢ এস-সিরিজের এসি সার্ভো মোটরগুলির অন্তর্গত যা আলফা সার্ভো মোটর পরিসরের প্রবর্তনের আগে।
রক্ষণাবেক্ষণ ইঞ্জিনিয়ারদের জন্য S-সিরিজ মোটর এবং এই এনকোডার সহ একটি মেশিনের মুখোমুখি হওয়া, যে "নন-আলফা" লেবেলটি সিস্টেম জেনারেশন সনাক্তকারীঃ এটি আপনাকে বলে যে কোন এম্প্লিফায়ার, সিএনসি কন্ট্রোল,এবং পরিষেবা পদ্ধতি প্রয়োগ করা হয়, এবং কোন আধুনিক আলফা বা বিটা সিরিজ এনকোডার এই ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ নয়।
A860-0346 পণ্য সিরিজের নামকরণটি S-series মোটর প্রজন্মের জন্য Serial Pulse Coder A ভেরিয়েন্টের সম্পূর্ণ পরিসীমা জুড়ে।
এই সিরিজের মধ্যে, the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.
মেশিন যা T001 এনকোডার দিয়ে নির্মিত হয়েছিল S- সিরিজের মোটর-সজ্জিত সিএনসি মেশিন টুলস এর প্রাথমিক উত্পাদন রান থেকে সম্ভবত মেশিন যেখানে এই নির্দিষ্ট অংশ নম্বর এখনও আজ প্রয়োজন হয়.
| প্যারামিটার | মূল্য |
|---|---|
| এনকোডার বিভাগ | অ-আলফা (প্রাক-আলফা প্রজন্ম) |
| রেজোলিউশন | 40,000 পিপিআর (সরিয়াল এ পরম) |
| আবাসন | লাল প্লাস্টিকের ক্যাপ |
| সংযোগকারী | ডি-সাব টাইপ |
| মোটর সিরিজ | Fanuc এসি সার্ভো এস-সিরিজ |
| CNC সামঞ্জস্য | শূন্য (ডিজিটাল সার্ভো), ১৬, ১৮, ২১ |
| ফিডব্যাকের ধরন | ধারাবাহিক পরম |
| পণ্য সিরিজ | A860-0346 |
| মেরামতযোগ্যতা | শুধুমাত্র বিনিময়/প্রতিস্থাপন |
ফ্যানুকের এনকোডার প্রজন্মগুলি তাদের সমর্থিত মোটর প্রজন্মের অনুসরণ করেঃ প্রাচীনতম ডিসি এবং এসি সার্ভো মোটরগুলির জন্য প্রচলিত ইমপলস কোডার (বর্ধমান, এ 860-0300 সিরিজ);এস-সিরিজের এসি মোটরগুলির জন্য সিরিয়াল ইমপলস কোডার এ (এ 860-0346 সিরিজ)আলফা মোটরের জন্য আলফা সিরিজের এনকোডার (A860-0360, A860-0370 পরিবার) এবং বর্তমান প্রজন্মের জন্য আলফা আই / বিটা আই সিরিজের এনকোডার (A860-2000 এবং A860-2020 পরিবার) ।
A860-0346-T001 এই বিবর্তনের সিরিয়াল এ পর্যায়ে বসে √ প্রজন্ম যেখানে Fanuc কাঁচা পালস ট্রেন থেকে সিরিয়াল যোগাযোগে এবং ক্রমবর্ধমান থেকে পরম অবস্থানে স্থানান্তরিত হয়েছে,যখন এখনও লাল ক্যাপ হাউজিং যে এস সিরিজ মোটর নকশা থেকে পরিচিত হয়ে উঠেছে ব্যবহার.
A860-0346-T001 এনকোডার দিয়ে সজ্জিত মেশিনগুলি এমন একটি সময়ে তৈরি করা হয়েছিল যখন আজকের উচ্চ-ভলিউম মেশিনিং কেন্দ্রগুলির অনেকগুলি প্রথমবারের মতো ইনস্টল করা হয়েছিল।
That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life, এবং A860-0346-T001 এর মত রিপ্লেস পার্টস এই উত্পাদনশীল সম্পদ চালিয়ে যাওয়ার জন্য অপরিহার্য।
A860-0346-T001 এর D-Sub সংযোগকারী এটিকে A860-0346 এর পরবর্তী রূপগুলি থেকে আলাদা করে যা বৃত্তাকার এমএস-স্টাইল বা অন্যান্য সংযোগকারী প্রকার ব্যবহার করে।ডি-সাব সংযোগকারীগুলি শিল্প ইলেকট্রনিক্স এবং সিএনসি মেশিনের তারের যুগে সাধারণ ছিল, একটি নির্ভরযোগ্য, ব্যাপকভাবে উপলব্ধ সংযোগকারী স্ট্যান্ডার্ড সরবরাহ করে যখন সঠিকভাবে মিলিত হয় তখন ভাল যোগাযোগ সুরক্ষা।
T001 এনকোডার দিয়ে নির্মিত একটি মেশিনের বিদ্যমান ক্যাবলটি এনকোডার শেষের দিকে একটি মেলে এমন D-Sub সংযোগকারীতে শেষ হবে। একটি সরাসরি প্রতিস্থাপন T001 এনকোডার ক্যাবল পরিবর্তন ছাড়াই মিলিত হবে।যেহেতু একটি ভিন্ন সংযোগকারী প্রকারের সাথে একটি ভিন্ন T- উপসর্গ ভেরিয়েন্ট ব্যবহার করার জন্য ক্যাবলের অভিযোজন প্রয়োজন হবে.
প্রতিস্থাপন T001 এনকোডার সরবরাহ করার সময়, নিশ্চিত করুন যে D-Sub সংযোগকারী এক্সচেঞ্জ ইউনিটে উপস্থিত এবং ক্ষতিগ্রস্ত নয়।
সংযোজকগুলির ক্ষতি, বাঁকা পিন, ভাঙা হাউজিং ক্লিপ বা যোগাযোগের গহ্বরে দূষণ, পরে বাজারে রুক্ষ হ্যান্ডলিংয়ের একটি সাধারণ ফলাফল এবং ইনস্টলেশনের আগে পরিদর্শন করা উচিত।
প্রশ্ন 1: A860-0346-T001 একই পরিবারের মধ্যে T041 এবং T101 থেকে কি আলাদা করে?
তিনটিই ৪০,০০০ পিপিআর সিরিয়াল পলস কোডার এ, একেকটি লাল ক্যাপ এবং সিরিয়াল এ যোগাযোগ প্রোটোকলের সাথে একেকটি এনকোডার।
T001 হল একটি D-Sub সংযোগকারী সহ বেস ভেরিয়েন্ট; T041 এবং T101 ভেরিয়েন্টগুলি বিভিন্ন সংযোগকারী প্রকার ব্যবহার করে এবং নির্দিষ্ট মোটর মডেল সামঞ্জস্যের পরিসীমা রয়েছে।
T101 মডেল 0S থেকে 30S মোটরগুলির জন্য বিশেষভাবে নিশ্চিত করা হয়েছে; T001 হল মূল বৈকল্পিক যা প্রাথমিক এস-সিরিজ মোটর রিলিজগুলির সাথে ফিট করে।
These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.
প্রশ্ন 2: পণ্যটি "নন-আলফা" হিসাবে বর্ণনা করা হয়েছে ¢ এটি কোন সিএনসির সাথে সামঞ্জস্যপূর্ণ তা প্রভাবিত করে?
হ্যাঁ. "নন-আলফা" ইঙ্গিত করে যে এই এনকোডারটি এস-সিরিজ মোটর প্রজন্মের অন্তর্গত, এবং এর সাথে যোগাযোগকারী সিএনসিগুলি সিরিয়াল পলস কোডার এ ইন্টারফেস কার্ড দিয়ে সজ্জিতঃবিশেষ করে শূন্য সিরিজের জন্য Fanuc ডিজিটাল সার্ভো কন্ট্রোল সিস্টেম (0-C), 0-D) এবং 16/18/21 মডেল এ নিয়ন্ত্রণ।
আলফা সিরিজ মোটর আলফা এনকোডার ব্যবহার করে যা একটি ভিন্ন সিরিয়াল প্রোটোকলে যোগাযোগ করে; আলফা আই মোটর আরও বিকশিত সিরিয়াল প্রোটোকল ব্যবহার করে।
একটি অ-আলফা সিরিয়াল এ এনকোডারকে আলফা সিরিয়াল ফিডব্যাকের জন্য ডিজাইন করা একটি এম্প্লিফায়ারের সাথে সংযুক্ত করা একটি অসঙ্গতি ত্রুটি তৈরি করে। এম্প্লিফায়ারটি সিরিয়াল এ প্রোটোকলটি ডিকোড করতে পারে না।এনকোডার, এবং সিএনসি সব সামঞ্জস্যপূর্ণ প্রজন্মের অন্তর্গত হতে হবে।
প্রশ্ন ৩: পরম অবস্থান অনির্দিষ্টকাল ধরে বজায় রাখা যায় কি না, অথবা সময়ের সাথে সাথে এটি অবনতি হয়?
সার্ভো এম্প্লিফায়ার বা ব্যাটারি ইউনিটের ব্যাক-আপ ব্যাটারি তার ডিসচার্জ থ্রেশহোল্ডের উপরে থাকা পর্যন্ত পরম অবস্থান বজায় রাখা হয়।
ব্যাটারি রসায়ন (সাধারণত লিথিয়াম প্রাইমারি সেল) এর ব্যবহারের সময়সীমা সীমিত থাকে, সাধারণত ব্যবহারের ধরন অনুযায়ী তিন থেকে পাঁচ বছর।ক্রমাগত মেশিন অপারেশনের সাথে ব্যাটারি ব্যবহার করে ঘন ঘন পাওয়ার সাইক্লিংয়ের চেয়ে ধীর গতিতেযখন ব্যাটারি ভোল্টেজ সতর্কতা প্রান্তিক হ্রাস পায়, CNC একটি BAT এলার্ম উৎপন্ন করে।
দীর্ঘস্থায়ী রক্ষণাবেক্ষণের জন্য মেশিনটি বন্ধ করার আগে ব্যাটারিটি প্রতিস্থাপন করা উচিত, কারণ মেশিনটি চালিত থাকা অবস্থায় ব্যাটারিটি প্রতিস্থাপন করলে ডেটা ক্ষতি এড়ানো যায়।একবার ব্যাটারি সম্পূর্ণ নিষ্কাশন কারণে অবস্থান তথ্য হারিয়ে, একটি রেফারেন্স রিটার্ন পদ্ধতি ডেটা পুনরুদ্ধার করে।
প্রশ্ন ৪ঃ A860-0346-T001 এনকোডারটি মোটর থেকে অপসারণ না করে পরীক্ষা করা কি সম্ভব?
বেসিক ডায়াগনস্টিক টেস্টিং সম্ভব। monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.
মোটর শেষে এনকোডার সংযোগকারীটি নিরাপদ আসন এবং পরিষ্কার পরিচিতিগুলির জন্য পরীক্ষা করা একটি অ-আক্রমণাত্মক প্রথম পদক্ষেপ।
তবে, এনকোডারের চূড়ান্ত মূল্যায়নের জন্য, বিশেষ করে যখন দূষণ, ডিস্ক পরিধান বা লেয়ারের অবনতি সন্দেহ করা হয়, the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.
প্রশ্ন 5: এই এনকোডার জড়িত একটি মেশিন ডাউন পরিস্থিতি জন্য উপলব্ধ সেবা অপশন কি?
এক্সচেঞ্জ হল দ্রুততম পুনরুদ্ধার রুটঃ একটি পরীক্ষিত, গ্যারান্টিযুক্ত এক্সচেঞ্জ A860-0346-T001 (বা নিশ্চিত-সামঞ্জস্যপূর্ণ বিকল্প) স্টক উপলব্ধ অঞ্চলে কয়েক ঘন্টার মধ্যে পাঠানো এবং ইনস্টল করা যেতে পারে.
ত্রুটিযুক্ত এনকোডার সহ সম্পূর্ণ মোটরটি একটি বিশেষজ্ঞ পরিষেবা সরবরাহকারীর কাছে জমা দিন। এটি এনকোডার পরিবর্তন, ভারবহন পরিদর্শন, ওয়ালিং প্রতিরোধের পরীক্ষা,এবং বিচ্ছিন্নতা চেক শুধুমাত্র একটি এনকোডার swap পরিবর্তে একটি সম্পূর্ণ মোটর overhaul হিসাবে সঞ্চালিত হবে, যা এই যুগের মোটরের জন্য সবচেয়ে ভালো অভ্যাস।
যদি এক্সচেঞ্জ স্টক পাওয়া না যায়, তাহলে অতিরিক্ত চ্যানেল থেকে A860-0346-T001 সংগ্রহ করা বিকল্প ∙ অতিরিক্ত ইউনিটগুলি ইনস্টলেশনের আগে একটি সিরিয়াল A প্ল্যাটফর্মে বৈদ্যুতিকভাবে পরীক্ষা করা উচিত,যেহেতু শুধুমাত্র শারীরিক পরিদর্শন কোডারের কার্যকারিতা নিশ্চিত করতে যথেষ্ট নয়.
