ফ্যানুক A860-0316-T101 | হাই-রেজোলিউশন ইনক্রিমেন্টাল পালস কোডার — 10,000P, লাল প্লাস্টিকের ক্যাপ, লেট এস-সিরিজ এসি সার্ভো মোটর, সিএনসি ডিজিটাল সার্ভো

সংক্ষিপ্ত বিবরণ

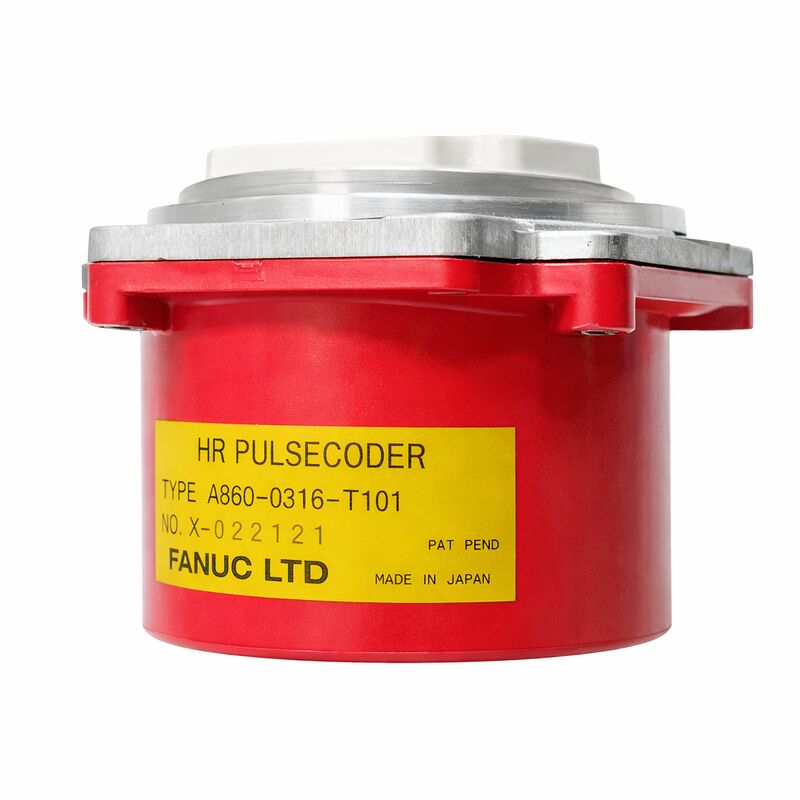

দ্য ফ্যানুক A860-0316-T101 হল লেট-জেনারেশন ফ্যানুক এস-সিরিজ এসি সার্ভো মোটরের সাথে লাগানো হাই-রেজোলিউশন (HR) ইনক্রিমেন্টাল পালস কোডার।

প্রতি রেভোলিউশনে 10,000 পালস সহ, এটি পূর্ববর্তী এস-সিরিজ মোটরে ব্যবহৃত 3,000P ইনক্রিমেন্টাল এনকোডারগুলির কাঁচা রেজোলিউশনের তিন গুণেরও বেশি সরবরাহ করে, এটিকে এস-সিরিজ মোটর যুগে সবচেয়ে সক্ষম ইনক্রিমেন্টাল ফিডব্যাক ডিভাইস হিসাবে স্থান দিয়েছে, এর আগে সিরিয়াল এ এবং সিরিয়াল সি অ্যাবসোলিউট এনকোডারগুলি পরবর্তী মোটর ভ্যারিয়েন্টগুলির জন্য স্ট্যান্ডার্ড হিসাবে গ্রহণ করা হয়েছিল।

HR পদবি — যা সম্পর্কিত A860-0316-T201-এও দেখা যায় — নির্দিষ্টভাবে এই এনকোডারগুলিকে বেসলাইন এস-সিরিজ ইনক্রিমেন্টাল কোডার থেকে একটি রেজোলিউশন স্টেপ-আপ হিসাবে চিহ্নিত করেছে।

যখন ফ্যানুক লেট এস-সিরিজ প্রজন্মের উচ্চ-গতির বা উচ্চ-নির্ভুলতা-চাহিদা সম্পন্ন মোটর লাগিয়েছিল, তখন 3000P এনকোডার রেজোলিউশন মোটরের রেট করা অপারেটিং গতিতে সার্ভো লুপের মানের জন্য আর পর্যাপ্ত ছিল না।

3000rpm-এ 10,000P এনকোডার প্রতি সেকেন্ডে 500,000 এজ কাউন্ট তৈরি করে (4× কোয়াড্রেচার ডিকোডিং ব্যবহার করে), একই পরিস্থিতিতে 3000P এনকোডারের জন্য 150,000 এর তুলনায় — বেগ অনুমানের মানের উন্নতি সরাসরি আনুপাতিক।

লাল প্লাস্টিকের ক্যাপ হাউজিং হল পুরো এস-সিরিজ এনকোডার প্রজন্মের একটি বৈশিষ্ট্য, যা A860-0316-T101 কে একই যুগের সিরিয়াল এ এবং সিরিয়াল সি এনকোডারগুলির সাথে একই পরিবারে স্পষ্টভাবে স্থাপন করে।

তবে, সেই অ্যাবসোলিউট সিরিয়াল এনকোডারগুলির বিপরীতে, T101 একটি ইনক্রিমেন্টাল টাইপ — এটি মোটর শ্যাফ্ট ঘোরার সাথে সাথে A/B কোয়াড্রেচার পালস এবং একটি Z ইনডেক্স পালস তৈরি করে, পাওয়ার সাইকেলগুলির মধ্যে কোনও পজিশন মেমরি ধরে রাখে না।

প্রতিটি মেশিন স্টার্ট-আপের জন্য অক্ষ ডেটাম পুনরায় স্থাপন করার জন্য একটি রেফারেন্স রিটার্ন সাইকেল প্রয়োজন।

এই এনকোডার সহ মেশিনগুলির জন্য এটি প্রত্যাশিত আচরণ এবং স্টার্টআপ সিকোয়েন্সের একটি স্বাভাবিক অংশ।

A860-0316-T101-এর সরবরাহ লেট এস-সিরিজ এনকোডারগুলির জন্য সাধারণ প্যাটার্ন অনুসরণ করে: এটি একটি স্ট্যান্ডার্ড ক্যাটালগ আইটেম হিসাবে মোটর থেকে আলাদাভাবে বিক্রি হয় না, এবং কোনও নির্দিষ্ট বিশেষজ্ঞ প্রদানকারীর কাছ থেকে প্রাপ্যতা সম্পূর্ণরূপে নির্ভর করে তাদের মেরামত স্ট্রিমের মাধ্যমে কতগুলি কার্যকরী এস-সিরিজ মোটর T101 এনকোডার সহ এসেছে তার উপর।

এই এনকোডার সহ মেশিনগুলি পরিচালনা করা সুবিধাগুলির জন্য একটি নির্ভরযোগ্য এক্সচেঞ্জ সরবরাহকারী অ্যাক্সেস বজায় রাখা সবচেয়ে বাস্তবসম্মত খুচরা যন্ত্রাংশ কৌশল।

মূল স্পেসিফিকেশন

10,000P বনাম পূর্ববর্তী এস-সিরিজ এনকোডার — রেজোলিউশন প্রসঙ্গে

ফ্যানুকের এস-সিরিজ ইনক্রিমেন্টাল এনকোডারগুলির মাধ্যমে অগ্রগতি মোটর স্পেসিফিকেশন অনুসরণ করেছে। প্রাথমিক এস-সিরিজ মোটরগুলি 2000P এবং 2500P পালস কোডার ব্যবহার করত; স্ট্যান্ডার্ড মোটরগুলি 3000P-এ চলে গিয়েছিল; উচ্চ-গতির এবং উচ্চ-নির্ভুলতার মোটরগুলির লেট জেনারেশন A860-0316-T101 সহ 10,000P-এ উন্নীত হয়েছিল।

এই 10,000P স্পেসিফিকেশন ফ্যানুকের এস-সিরিজ HR এনকোডারকে একই যুগের অনেক অন্যান্য সার্ভো মোটর প্রস্তুতকারক তাদের প্রিমিয়াম প্রিসিশন সার্ভো লাইনের জন্য নির্দিষ্ট করছিল তার সাথে তুলনীয় রেজোলিউশন স্তরে স্থাপন করেছে।

Z-ইনডেক্স পালস (প্রতি রেভোলিউশনে একটি) যা A এবং B কোয়াড্রেচার চ্যানেলগুলির সাথে থাকে তা সিএনসি-র রেফারেন্স রিটার্ন সাইকেলের জন্য রেফারেন্স মার্ক হিসাবে কাজ করে।

সিএনসি একটি নির্দিষ্ট ফিড হারে হার্ডওয়্যার রেফারেন্স সুইচের দিকে অক্ষকে চালিত করে, সুইচটি ট্রিগার হওয়ার সাথে সাথে ধীর হয়ে যায়, এবং তারপরে সুইচ ট্রিপের পরে প্রথম Z-পালস সনাক্ত না হওয়া পর্যন্ত ধীরে ধীরে চলে।

রেফারেন্স সুইচের সাপেক্ষে Z-পালসের অবস্থান এনকোডারের ডিস্ক এবং মাউন্টিং দ্বারা যান্ত্রিকভাবে স্থির করা হয়, তাই রেফারেন্স রিটার্ন সর্বদা একই অ্যাবসোলিউট মেশিন পজিশনে অবতরণ করে — Z-পালসের অবস্থানের এক এনকোডার গণনার মধ্যে পুনরাবৃত্তিযোগ্য।

সরবরাহ সীমাবদ্ধতা এবং ব্যবহারিক যন্ত্রাংশ ব্যবস্থাপনা

A860-0316-T101 ফ্যানুক ক্যাটালগ আইটেম হিসাবে মোটর থেকে আলাদাভাবে বিক্রি হয় না এই বিষয়টি একটি গুরুত্বপূর্ণ অপারেশনাল বিবেচনা।

এর মানে হল প্রাথমিক সরবরাহ চ্যানেল হল মোটর এক্সচেঞ্জ: একজন বিশেষজ্ঞ একটি মোটর ওভারহল করে, এনকোডার প্রতিস্থাপন করে, এবং ফলস্বরূপ উদ্বৃত্ত বা এক্সচেঞ্জ এনকোডার উপলব্ধ হয়।

এই সরবরাহ চেইনটি স্ট্যান্ডার্ড স্টক করা যন্ত্রাংশের চেয়ে কম অনুমানযোগ্য, এবং ফ্যানুকের অনুমোদিত বিতরণ নেটওয়ার্ক থেকে কোনও স্ট্যান্ডার্ড "নতুন ইন বক্স" সংগ্রহের পথ নেই।

T101 এনকোডার সহ মেশিনগুলি পরিচালনা করা সুবিধাগুলির দুটি ব্যবহারিক বিকল্প রয়েছে: এক্সচেঞ্জ চ্যানেলের মাধ্যমে অর্জিত একটি পরীক্ষিত স্পেয়ার এনকোডার বজায় রাখা, অথবা একটি নির্ভরযোগ্য মোটর পরিষেবা প্রদানকারী সনাক্ত করা যারা তাদের নিয়মিত মেরামত স্টকের অংশ হিসাবে T101-সামঞ্জস্যপূর্ণ মোটর বা এনকোডার রাখে এবং মেশিন-ডাউন ইভেন্টে দ্রুত প্রতিক্রিয়া জানাতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 3000P এনকোডারের তুলনায় 10,000P ইনক্রিমেন্টাল এনকোডার সিএনসি-র সার্ভো প্যারামিটার সেটিংসে কীভাবে প্রভাব ফেলে?

সিএনসি-র সার্ভো প্যারামিটারগুলিতে এনকোডার রেজোলিউশনের জন্য সেটিংস অন্তর্ভুক্ত থাকে (সাধারণত প্রতি রেভোলিউশনে পালস হিসাবে বা একটি গিয়ার অনুপাত প্যারামিটার হিসাবে যা এনকোডার গণনাকে মেশিন ট্র্যাভেলের সাথে সম্পর্কিত করে)।

যদি একটি 3000P মোটর 10,000P মোটর দিয়ে প্রতিস্থাপিত হয়, বা তদ্বিপরীত, নতুন এনকোডারের পালস গণনা প্রতিফলিত করার জন্য CMR এবং DMR সার্ভো প্যারামিটারগুলি আপডেট করতে হবে। ভুল এনকোডার সহ ভুল সার্ভো প্যারামিটারগুলি প্রথম কমান্ডেড মুভমেন্টে ভেলোসিটি লুপ অস্থিরতা, ওভারশুটিং, বা অক্ষ অ্যালার্ম পরিস্থিতি তৈরি করে।

উৎপাদন চালানোর আগে সর্বদা ইনস্টল করা এনকোডারের সাথে মেলে সার্ভো প্যারামিটারগুলি আপডেট করুন।

প্রশ্ন ২: A860-0316-T101 কি একটি অ্যাবসোলিউট এনকোডার টাইপ দিয়ে প্রতিস্থাপন করা যেতে পারে?

সরাসরি নয়। এম্প্লিফায়ার এবং সিএনসি নির্দিষ্ট ফিডব্যাক টাইপের জন্য কনফিগার করা আবশ্যক — অ্যাবসোলিউট সিরিয়াল এনকোডারগুলির (সিরিয়াল এ, সিরিয়াল সি) সংশ্লিষ্ট সিরিয়াল এনকোডার ইন্টারফেস সহ একটি ডিজিটাল সার্ভো এম্প্লিফায়ার প্রয়োজন, এবং সিএনসি-কে অ্যাবসোলিউট এনকোডার ডেটা প্রক্রিয়া করতে সক্ষম হতে হবে।

এস-সিরিজ HR ইনক্রিমেন্টাল এনকোডার লেট এস-সিরিজ মোটরগুলির সাথে সামঞ্জস্যপূর্ণ অ্যানালগ বা প্রাথমিক ডিজিটাল সার্ভো এম্প্লিফায়ার সিস্টেমগুলির সাথে কাজ করে।

একটি ইনক্রিমেন্টাল টাইপের পরিবর্তে একটি অ্যাবসোলিউট এনকোডার লাগানোতে শারীরিক সামঞ্জস্যতা যাচাইকরণ এবং প্যারামিটার কনফিগারেশন পরিবর্তন উভয়ই প্রয়োজন, এবং কিছু ক্ষেত্রে, একটি ভিন্ন এম্প্লিফায়ার ইন্টারফেস কার্ড।

এটি একটি সাধারণ এনকোডার সোয়াপের চেয়ে একটি মোটর রেট্রোফিট প্রকল্প।

প্রশ্ন ৩: এই এনকোডার সহ একটি অক্ষের উপর ত্রুটিপূর্ণ বেগ বা পজিশন ত্রুটি দেখা দিলে ডায়াগনস্টিক পদ্ধতি কী?

ক্ষতির জন্য এনকোডার ফিডব্যাক কেবল পরীক্ষা করে শুরু করুন, নড়াচড়ার সাপেক্ষে থাকা অঞ্চলগুলিতে (কেবল ক্যারিয়ার, কনডুইট এন্ট্রির কাছে বাঁক) মনোযোগ দিন। পরিষ্কার, সম্পূর্ণরূপে বসে থাকা পরিচিতিগুলির জন্য উভয় সংযোগকারী প্রান্ত পরিদর্শন করুন।

A এবং B এনকোডার আউটপুটগুলিতে একটি অসিলোস্কোপ সংযুক্ত করুন এবং মোটর শ্যাফ্টটি ধীরে ধীরে হাত দিয়ে ঘোরান — উভয় চ্যানেলে কোনও ড্রপআউট বা প্রশস্ততা পরিবর্তন ছাড়াই একটি পরিষ্কার 90°-ফেজ-অফসেট স্কয়ার ওয়েভ একটি সুস্থ এনকোডার এবং কেবল নির্দেশ করে।

ত্রুটিপূর্ণ সংকেত কেবল ক্ষতি, সংযোগকারী বিরতি, বা এনকোডারের ভিতরে একটি ক্ষয়িষ্ণু অপটিক্যাল ডিস্ক নির্দেশ করে।

যদি কেবল এবং সংযোগকারী পরিষ্কার পরীক্ষা করে কিন্তু অসিলোস্কোপ ঘোরার সময় সংকেত মানের সমস্যা দেখায়, তবে এনকোডার প্রতিস্থাপন প্রয়োজন।

প্রশ্ন ৪: এনকোডারটি একটি লাল প্লাস্টিকের ক্যাপে আছে — ক্যাপটি কীভাবে সরানো হয় এবং এনকোডারটি প্রতিস্থাপনের জন্য অ্যাক্সেস করা হয়?

লাল প্লাস্টিকের ক্যাপটি মোটর ফ্রেমের পিছনের দিকে ক্লিপ বা স্ক্রু করা হয়, এনকোডার অ্যাসেম্বলি এবং কেবল এন্ট্রি আবদ্ধ করে। অপসারণের জন্য সাধারণত ক্যাপের রিটেনশন ফাস্টেনার বা ক্লিপগুলি (মোটর মডেল অনুসারে সঠিক ডিজাইন পরিবর্তিত হয়) রিলিজ করতে হয় এবং তারপরে মোটর শ্যাফ্ট কাপলিং থেকে এনকোডার ডিস্ক অ্যাসেম্বলিটি সাবধানে আলাদা করতে হয়।

কাপলিং পদ্ধতি পরিবর্তিত হয় — কিছু ওল্ডহ্যাম কাপলিং ব্যবহার করে যা সামান্য শ্যাফ্ট মিসলাইনমেন্ট সহ্য করে; অন্যরা সরাসরি স্প্লাইন বা কী এনগেজমেন্ট ব্যবহার করে।

ডিস্কের ক্ষতি না করে শ্যাফ্ট কাপলিং থেকে এনকোডার সরানোর জন্য নির্দিষ্ট ডিসঅ্যাসেম্বলি সিকোয়েন্সের জন্য মোটরের রক্ষণাবেক্ষণ ডকুমেন্টেশন দেখুন।

সঠিক অপসারণ সিকোয়েন্স অনুসরণ না করে ক্যাপ বা এনকোডার বডি জোর করে লাগালে অপটিক্যাল ডিস্ক ফেটে যাওয়ার ঝুঁকি থাকে, যা একটি অপরিবর্তনীয় ত্রুটি।

প্রশ্ন ৫: A860-0316-T101 কি A860-0346-T101 (সিরিয়াল এ এনকোডার) এর মতো একই এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ?

না। T101 একটি ইনক্রিমেন্টাল এনকোডার; A860-0346-T101 একটি সিরিয়াল এ অ্যাবসোলিউট এনকোডার।

এই দুটি এনকোডার টাইপ সার্ভো এম্প্লিফায়ারের সাথে মৌলিকভাবে ভিন্ন ইন্টারফেসের মাধ্যমে যোগাযোগ করে — ইনক্রিমেন্টাল এনকোডার ডিসক্রিট A/B/Z ডিফারেনশিয়াল সিগন্যাল লাইন ব্যবহার করে, যখন সিরিয়াল এ এনকোডার একটি মালিকানাধীন হাই-স্পিড সিরিয়াল প্রোটোকল ব্যবহার করে।

সিরিয়াল এ এনকোডারের জন্য ডিজাইন করা একটি সার্ভো এম্প্লিফায়ার T101 থেকে ইনক্রিমেন্টাল A/B/Z সংকেত সরাসরি গ্রহণ করতে পারে না, এবং তদ্বিপরীত।

মোটর এবং এনকোডার প্রজন্ম মিলে যাওয়া সেট; প্রতিস্থাপন যন্ত্রাংশ অর্ডার করার আগে সর্বদা সম্পূর্ণ সিস্টেম — মোটর, এনকোডার, এম্প্লিফায়ার এবং সিএনসি — সামঞ্জস্যপূর্ণ প্রজন্মের কিনা তা নিশ্চিত করুন।
