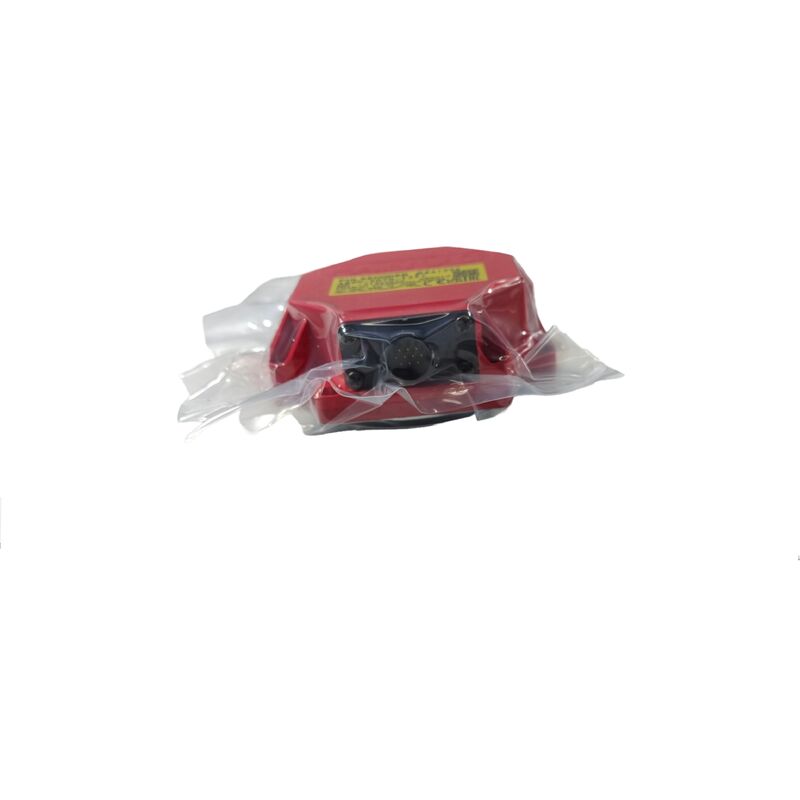

FANUC A860-2120-T511 স্পিন্ডল মোটর এনকোডার — FANUC AC স্পিন্ডল সিস্টেমের জন্য আলফা i BZi সেন্সর

যখন একটি CNC স্পিন্ডল ওরিয়েন্ট করতে পারে না, রিজিড ট্যাপিং খারাপ থ্রেড তৈরি করে, বা কন্ট্রোল একটি স্পিন্ডল সেন্সর অ্যালার্ম দেয়, তখন সমস্যাটি প্রায়শই একটি উপাদানে ফিরে আসে: স্পিন্ডল মোটর এনকোডার। FANUC A860-2120-T511 হল FANUC এর আলফা i সিরিজের AC স্পিন্ডল মোটরগুলির জন্য ফ্যাক্টরি-ম্যাচড ফিডব্যাক সেন্সর — একটি ম্যাগনেটিক গিয়ার-টুথ সেন্সর যা স্পিন্ডল অ্যামপ্লিফায়ারকে ওরিয়েন্টেশন, C-অক্ষ এবং সিঙ্ক্রোনাইজড ফিড সাইকেলগুলি আত্মবিশ্বাসের সাথে চালানোর জন্য প্রয়োজনীয় অবিচ্ছিন্ন গতি এবং অবস্থানের ডেটা সরবরাহ করে।

এই এনকোডারটি আসলে কী

A860-2120-T511 FANUC এর আলফা i BZi (BZ) সেন্সর ফ্যামিলি এর অন্তর্গত — AC স্পিন্ডল মোটর ফিডব্যাকের জন্য বিশেষভাবে ডিজাইন করা ম্যাগনেটিক সেন্সিং ইউনিটগুলির একটি লাইন FANUC CNC ইকোসিস্টেমে। অপটিক্যাল পালস কোডারগুলির বিপরীতে যা একটি স্লটেড ডিস্কের মাধ্যমে আলো গণনা করে, BZi সেন্সর স্পিন্ডল মোটর শ্যাফ্টে লাগানো একটি নির্ভুল গিয়ার রিংয়ের দাঁতগুলি পড়ে, একটি উচ্চ-ফ্রিকোয়েন্সি সংকেত তৈরি করে যা স্পিন্ডল ড্রাইভ গতি এবং কৌণিক অবস্থানের ডেটাতে রূপান্তরিত করে।

এই ম্যাগনেটিক সেন্সিং পদ্ধতি BZi সেন্সরকে একটি স্পিন্ডল মোটরের কঠোর পরিবেশে একটি ব্যবহারিক সুবিধা দেয়: এটি তেল কুয়াশা, ধাতব ধুলো, বা কম্পন এবং তাপীয় চক্র দ্বারা প্রভাবিত হয় না যা দীর্ঘস্থায়ী উচ্চ RPM এ চলমান শিল্প স্পিন্ডল অ্যাপ্লিকেশনগুলির বৈশিষ্ট্য।

প্রযুক্তিগত স্পেসিফিকেশন

BZi সেন্সর আর্কিটেকচার — ম্যাগনেটিক টুথ ডিটেকশন

FANUC এর BZi সেন্সর প্রযুক্তি একটি সহজ কিন্তু নির্ভরযোগ্য নীতির উপর কাজ করে। একটি দাঁতযুক্ত রিং স্পিন্ডল মোটর শ্যাফ্টে নির্ভুলভাবে লাগানো থাকে এবং এটির সাথে ঘোরে। মোটর বডির সাথে স্থির BZi সেন্সর হেড, ম্যাগনেটিকভাবে প্রতিটি দাঁতের অতিক্রম সনাক্ত করে এবং শ্যাফ্ট গতি এবং কৌণিক অবস্থানের সমানুপাতিক পালস তৈরি করে।

এই গিয়ার-টুথ গণনা পদ্ধতি নকশা দ্বারা শক্তিশালী। অপটিক্যাল সেন্সিংয়ের তুলনায় সনাক্তকরণ ব্যবধান দূষণের প্রতি তুলনামূলকভাবে সহনশীল, এবং ম্যাগনেটিক ক্ষেত্রটি কুল্যান্ট স্প্রে, তেল বাষ্প এবং উচ্চ-গতির স্পিন্ডল পরিবেশে অনিবার্যভাবে প্রবেশ করা সোয়ার্ফ দ্বারা ব্যাহত হয় না। BZi সিরিজের জন্য FANUC এর প্রযুক্তিগত নির্দেশিকা বিশেষভাবে গিয়ার দাঁতে ম্যাগনেটিক ধুলো জমা হওয়া থেকে সতর্ক করে — এবং রক্ষণাবেক্ষণের সময় পর্যায়ক্রমে এয়ার ব্লোয়িংয়ের সুপারিশ করে — যা নিশ্চিত করে যে এই সেন্সরগুলি কাটিং পরিবেশের কতটা কাছাকাছি কাজ করে।

স্পিন্ডল ফিডব্যাক কী সক্ষম করে

A860-2120-T511 কেবল ব্যাকগ্রাউন্ডে চলছে না। FANUC-নিয়ন্ত্রিত মেশিনে প্রতিটি উচ্চ-মূল্যের স্পিন্ডল ফাংশন নির্ভুল, কম-লেটেন্সি স্পিন্ডল ফিডব্যাকের উপর নির্ভর করে:

স্পিন্ডল ওরিয়েন্টেশন — টুল পরিবর্তন, বোরিং হেড সামঞ্জস্য, বা পার্ট লোডিংয়ের জন্য একটি নির্ভুল কৌণিক অবস্থানে স্পিন্ডল বন্ধ করা। পরিষ্কার সেন্সর ডেটা ছাড়া, স্পিন্ডল লক্ষ্য অবস্থানকে ছাড়িয়ে যায় বা শিকার করে।

রিজিড ট্যাপিং — থ্রেডিং চক্রের সময় Z-অক্ষের ফিডের সাথে স্পিন্ডল ঘূর্ণন সিঙ্ক্রোনাইজ করা। কন্ট্রোলার স্পিন্ডল এনকোডার পালসকে সার্ভো পজিশনের সাথে সম্পর্কযুক্ত করে থ্রেড পিচ গণনা করে। এখানে একটি সেন্সর ত্রুটি ভুল থ্রেড পিচ বা ভাঙা ট্যাপ তৈরি করে।

C-অক্ষ পজিশনিং — মিল-টার্ন সেন্টারগুলিতে, স্পিন্ডল একটি নিয়ন্ত্রিত ঘূর্ণনশীল অক্ষ হিসাবে কাজ করে। BZi সেন্সর থেকে পজিশন ফিডব্যাক স্পিন্ডল ড্রাইভকে কাটিং লোডের অধীনে কৌণিক অবস্থান ধরে রাখতে দেয় — অফ-সেন্টার ড্রিলিং এবং কনট্যুর মিলিংয়ের জন্য একটি প্রয়োজনীয়তা।

থ্রেডিং এবং ফিড সিঙ্ক্রোনাইজেশন — লেদগুলিতে, স্পিন্ডল গতির ডেটা সরাসরি G32/G76 থ্রেডিং সাইকেল গণনায় ফিড হয়। স্পিন্ডল সেন্সর অবক্ষয় সাধারণত সরাসরি ত্রুটিতে অগ্রসর হওয়ার আগে অনিয়মিত থ্রেড পিচ হিসাবে প্রথম দেখা যায়।

আলফা i BZi সেন্সর ফ্যামিলি — A860-2120 সিরিজ

A860-2120 সিরিজ আলফা i BZi সেন্সর অ্যাসেম্বলির একাধিক কানেক্টর এবং কেবল ভ্যারিয়েন্ট কভার করে। পার্ট নম্বর প্রত্যয় নির্দিষ্ট সংযোগ কনফিগারেশন নির্দেশ করে:

• V-সিরিজ (যেমন, A860-2120-V004, A860-2120-V005) — সেন্সর অ্যাসেম্বলি ভ্যারিয়েন্ট, সাধারণত কেবল ছাড়াই বা বিকল্প কানেক্টর সহ
• T-সিরিজ (যেমন, A860-2120-T401, A860-2120-T511) — ইন্টিগ্রেটেড কেবল এবং কানেক্টর সহ সেন্সর অ্যাসেম্বলি সরাসরি ইনস্টলেশনের জন্য

T511 ভ্যারিয়েন্টটি তার কেবল এবং প্লাগ প্রি-ইনস্টল করা অবস্থায় আসে, অতিরিক্ত অ্যাসেম্বলি ছাড়াই স্পিন্ডল মোটর এবং অ্যামপ্লিফায়ারের সাথে সরাসরি মাউন্ট এবং সংযোগের জন্য প্রস্তুত। একটি ব্যর্থ সেন্সর প্রতিস্থাপনকারী রক্ষণাবেক্ষণ দলগুলির জন্য, এটি ফিল্ডে একটি কানেক্টর টার্মিনেশন পুনর্গঠনের তুলনায় উল্লেখযোগ্য ইনস্টলেশন সময় বাঁচায়।CNC মেশিন যেখানে এই এনকোডারটি পাওয়া যায়

A860-2120 BZi সেন্সর ফ্যামিলি সহ FANUC আলফা i স্পিন্ডল মোটরগুলি 2000 এর দশক থেকে বর্তমান পর্যন্ত উত্পাদিত CNC সরঞ্জামের একটি বিস্তৃত অংশ জুড়ে ইনস্টল করা হয়:

CNC মেশিনিং সেন্টার

— Mazak, Makino, DMG Mori, Okuma, Doosan, এবং অন্যান্য নির্মাতাদের থেকে হরাইজন্টাল এবং ভার্টিকাল মেশিনিং সেন্টারগুলি FANUC 0i, 16i, 18i, বা 30i সিরিজ কন্ট্রোল চালাচ্ছেCNC লেদ এবং টার্নিং সেন্টার

— দুই-অক্ষ এবং মাল্টি-অক্ষ টার্নিং সেন্টার যেখানে স্পিন্ডল গতির ফিডব্যাক থ্রেডিং চক্র এবং পার্ট সারফেস ফিনিশ নিয়ন্ত্রণ করেমিল-টার্ন সেন্টার

— মাল্টি-টাস্কিং মেশিনগুলির জন্য C-অক্ষ স্পিন্ডল পজিশনিং এবং চালিত-টুল সিঙ্ক্রোনাইজেশন প্রয়োজনডেডিকেটেড মেশিনিং লাইন

— ট্রান্সফার লাইন স্পিন্ডল হেড এবং বিশেষ-উদ্দেশ্য মেশিন টুলস SPM সিরিজের FANUC স্পিন্ডল ড্রাইভ সহসেন্সর ইনস্টলেশন — কী গুরুত্বপূর্ণ

BZi সেন্সরের জন্য সেন্সর হেড এবং গিয়ার রিং দাঁতগুলির মধ্যে নির্ভুল এয়ার গ্যাপ সেটিং প্রয়োজন। খুব প্রশস্ত একটি গ্যাপ এবং সিগন্যাল অ্যামপ্লিচিউড কমে যায়, যা অনিয়মিত সনাক্তকরণ ত্রুটির দিকে পরিচালিত করে। খুব সংকীর্ণ এবং তাপীয় প্রসারণ বা কম্পনের সময় শারীরিক যোগাযোগ সেন্সরকে ক্ষতিগ্রস্ত করতে পারে।

FANUC এর ইনস্টলেশন পদ্ধতিতে স্পিন্ডলটি ধীরে ধীরে ঘোরানোর সময় অ্যামপ্লিফায়ারের ডায়াগনস্টিক স্ক্রিন ব্যবহার করে সেন্সরটি কেন্দ্রিক করা জড়িত, তারপর সিগন্যাল স্থিতিশীল হলে মাউন্টিং লক করা। এই কেন্দ্রিক ধাপটি

প্রতিটি সেন্সর প্রতিস্থাপনের পরে বাধ্যতামূলক — এবং এটি T511 ভ্যারিয়েন্টের প্রি-ওয়্যার্ড কেবল কেন দরকারী তারও কারণ, কারণ এটি ইনস্টলেশন প্রক্রিয়ার একটি ভেরিয়েবল দূর করে।প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: FANUC CNC মেশিনে A860-2120-T511 কী কাজ করে?

এটি স্পিন্ডল মোটরের পজিশন এবং স্পিড ফিডব্যাক সেন্সর। এটি মোটর শ্যাফ্টে গিয়ার দাঁতের অতিক্রম সনাক্ত করে এবং এই ডেটা FANUC স্পিন্ডল অ্যামপ্লিফায়ারে পাঠায়, যা এটি স্পিন্ডল গতির নিয়ন্ত্রণ, ওরিয়েন্টেশন, রিজিড ট্যাপিং সিঙ্ক্রোনাইজেশন এবং C-অক্ষ পজিশনিং ফাংশনগুলির জন্য ব্যবহার করে।

প্রশ্ন ২: কোন FANUC স্পিন্ডল অ্যামপ্লিফায়ার এবং CNC কন্ট্রোল এই সেন্সরের সাথে সামঞ্জস্যপূর্ণ?

A860-2120-T511

FANUC আলফা i সিরিজ AC স্পিন্ডল মোটরগুলির জন্য ডিজাইন করা হয়েছে যা SPM (স্পিন্ডল অ্যামপ্লিফায়ার মডিউল) সিরিজ ড্রাইভের সাথে যুক্ত। এটি FANUC 0i, 16i, 18i, 21i, 30i, 31i, এবং 32i ফ্যামিলির CNC সিস্টেমগুলির সাথে সামঞ্জস্যপূর্ণ। অর্ডার করার আগে সর্বদা মোটর নেমপ্লেট এবং অ্যামপ্লিফায়ার ডকুমেন্টেশনের সাথে নিশ্চিত করুন।প্রশ্ন ৩: প্রতিস্থাপনের পরে কি সেন্সরটির ক্যালিব্রেশন বা সামঞ্জস্যের প্রয়োজন হয়?

হ্যাঁ। A860-2120-T511 ইনস্টল করার পরে, সেন্সর হেড এবং গিয়ার রিংয়ের মধ্যে সঠিক এয়ার গ্যাপ সেট করার জন্য একটি

কেন্দ্রিক পদ্ধতি প্রয়োজন। এটি কম গতিতে স্পিন্ডল ঘোরানোর সময় স্পিন্ডল অ্যামপ্লিফায়ারের ডায়াগনস্টিক ডিসপ্লে ব্যবহার করে সম্পাদিত হয়। এই ধাপটি এড়িয়ে গেলে সনাক্তকরণ ত্রুটি এবং স্পিন্ডল অ্যালার্ম দেখা দেয়।প্রশ্ন ৪: এই সেন্সরটি কেন ব্যর্থ হয় এবং এর সতর্কতামূলক লক্ষণগুলি কী কী?

সাধারণ কারণগুলির মধ্যে রয়েছে মোটরের বিয়ারিংয়ের ক্ষয় যা অতিরিক্ত শ্যাফ্ট রানআউট হতে পারে, ম্যাগনেটিক সোয়ার্ফ দিয়ে গিয়ার রিংয়ের দূষণ, তাপ বা কুল্যান্ট থেকে কেবল ক্ষতি, এবং কানেক্টর ক্ষয়। সতর্কতামূলক লক্ষণগুলির মধ্যে রয়েছে অনিয়মিত স্পিন্ডল ওরিয়েন্টেশন ব্যর্থতা, অসঙ্গত রিজিড ট্যাপ গভীরতা, স্পিন্ডল সেন্সর অ্যালার্ম (FANUC সিস্টেমে SV বা SP অ্যালার্ম কোড), এবং কম RPM এ অস্থির স্পিন্ডল গতি।

প্রশ্ন ৫: A860-2120 সিরিজের T-প্রত্যয় এবং V-প্রত্যয় ভ্যারিয়েন্টের মধ্যে পার্থক্য কী?

উভয়ই একই মোটরগুলির জন্য আলফা i BZi সেন্সর অ্যাসেম্বলি।

V-প্রত্যয় ভ্যারিয়েন্টগুলি (যেমন, A860-2120-V004, V005) সাধারণত মাউন্টিং রিং ছাড়াই বা বিকল্প কেবল কনফিগারেশন সহ সেন্সর ইউনিট। T-প্রত্যয় ভ্যারিয়েন্টগুলি (যেমন, A860-2120-T511) একটি ইন্টিগ্রেটেড কেবল এবং কানেক্টর অন্তর্ভুক্ত করে, যা সরাসরি প্লাগ-ইন ইনস্টলেশনের জন্য প্রস্তুত। কেনার আগে মোটরের বিদ্যমান সেন্সর পার্ট নম্বরের বিপরীতে প্রয়োজনীয় ভ্যারিয়েন্টটি নিশ্চিত করুন।
