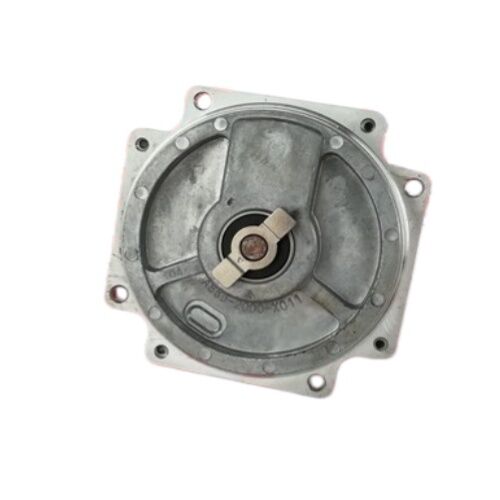

FANUC A860-0365-V501 আলফা i64 ইনক্রিমেন্টাল ইমপ্লাস কোডার ¢ 64,000-ইনপ্লাস সার্ভো ফিডব্যাক FANUC CNC সিস্টেমের জন্য

কোন FANUC সার্ভো টেকনিশিয়ানকে জিজ্ঞাসা করুন যে তারা সিএনসি মেশিন টুল মেরামতের জন্য কোন এনকোডার পরিবারটি সবচেয়ে বেশি দেখতে পায়, এবং আলফা আই 64 সিরিজ নির্ভরযোগ্যভাবে আসে।FANUC A860-0365-V501হল সেই পরিবারের ইনক্রিমেন্টাল ভেরিয়েন্ট64,000-ইম্পলস সিরিয়াল ইম্পলস কোডারFANUC আলফা আই সিরিজ এসি সার্ভো মোটরগুলির বিশাল ইনস্টলড বেসে মাশিনিং সেন্টার, টার্ন এবং স্বয়ংক্রিয় উত্পাদন লাইন জুড়ে বিশ্বজুড়ে লাগানো হয়েছে।

এই ইউনিট দেওয়া হয়পরীক্ষিত এবং সম্পূর্ণ কার্যকরী√ একটি কাজ মেশিন থেকে টানা, একটি FANUC সার্ভো ড্রাইভের সাথে যাচাই করা, এবং শিপিংয়ের আগে পরিষ্কার, স্থিতিশীল আউটপুট উত্পাদন নিশ্চিত।

৬৪ কে রেজোলিউশনে ক্রমবর্ধমান

"আই৬৪" নাম্বারটি আপনাকে সরাসরি গুরুত্বপূর্ণ সংখ্যাটি বলেঃ64প্রতি ঘূর্ণন প্রতি,000 পালসএই ইনক্রিমেন্টাল এনকোডার এর মাধ্যমে ফ্যানুকের উচ্চ-রেজোলিউশনের সিরিয়াল যোগাযোগ প্রোটোকলের মাধ্যমেকন্ট্রোল সিস্টেম এমন একটি সূক্ষ্মতার সাথে অবস্থান তথ্য প্রক্রিয়াকরণ করে যা মেশিনের স্তরে সাব-মাইক্রন অক্ষের অবস্থান অর্জনযোগ্য করে তোলে.

প্রথম প্রজন্মের মোটরগুলির ২,০০০-ইম্পলস ডিসি এনকোডার বা এমনকি ৮,০০০-ইম্পলস ডিসি এনকোডারগুলির সাথে তুলনা করুন।প্রাথমিক এসি সার্ভো মোটরগুলিতে 000-ইম্পলস এনকোডার এবং রেজোলিউশনের লাফটি চিত্রিত করে যে আলফা আই সিরিজটি যখন চালু হয়েছিল তখন অবস্থান সঠিকতা এবং গতি নিয়ন্ত্রণের জন্য বারটি উত্থাপিত হয়েছিল.

চতুর্ভুজ A এবং B আউটপুট, 90 ডিগ্রি ফ্যাসে, সার্ভো ড্রাইভ উভয় অবস্থান গণনা এবং একই সাথে ভ্রমণের দিক দেয়।এই দ্বিমুখী ট্র্যাকিং মানে কন্ট্রোল ঠিক জানে যেখানে অক্ষ প্রতিটি পদক্ষেপ উপর, উভয় দিক থেকে, বিপরীত পয়েন্টগুলিতে কোন দ্ব্যর্থতা ছাড়াই।

টেকনিক্যাল স্পেসিফিকেশন

FANUC মোটর ইকোসিস্টেমে আলফা i64

FANUC's Alpha i series AC servo motors replaced the earlier Alpha (red-cap) series from the early 2000s onward and became the dominant servo platform in FANUC-controlled machine tools for roughly two decadesআলফা (এএ৬৪) পরম এনকোডার প্রজন্মের এবংআলফা আই (এআই৬৪)ইনক্রিমেন্টাল জেনারেশন হল ফিডব্যাক আর্কিটেকচারঃ

AL64 একটিইনক্রিমেন্টাল এনকোডারএটি একটি পরম অবস্থান শব্দ আউটপুট পরিবর্তে একটি পরিচিত প্রারম্ভিক রেফারেন্স থেকে pulses গণনা।এর মানে হল যে CNC নিয়ন্ত্রণ মেশিন স্টার্টআপ এ একটি রেফারেন্স রিটার্ন (হোমিং) অপারেশন মাধ্যমে অক্ষ রেফারেন্স অবস্থান স্থাপন করে, যার পরে ধারাবাহিক গণনা অবিচ্ছিন্ন, অত্যন্ত নির্ভুল অবস্থান ট্র্যাকিং প্রদান করে।

FANUC-এর উচ্চ-রেজোলিউশনের সিরিয়াল প্রোটোকল এই ডেটা এনকোডার এবং এম্প্লিফায়ারের মধ্যে একটি ডেডিকেটেড দুই তারের সিরিয়াল লিঙ্কের মাধ্যমে প্রেরণ করে,সমান্তরাল ওয়্যারিংয়ের সংকেত অখণ্ডতার চ্যালেঞ্জ ছাড়াই পূর্ণ মোটর গতিতে 64K রেজোলিউশন সমর্থন করার জন্য প্রয়োজনীয় উচ্চ ডেটা থ্রুপুট সরবরাহ করে.

V501 সংযোজক বৈকল্পিক

FANUC পলস কোডার পার্ট নাম্বারে V-উপসর্গ সাধারণত একটি খালি এনকোডার ইউনিট নির্দেশ করেসংযোগ ক্যাবল ছাড়া. A860-0365-V501 ক্যাবল ছাড়াই জাহাজ সমন্বিত ক্যাবল সমন্বয় (A860-0360-V906) আলাদাভাবে অর্ডার করা হয় এবং এনকোডার শরীরকে এম্প্লিফায়ারের CN2 এনকোডার পোর্টে সংযুক্ত করে।

একটি বিদ্যমান মেশিনে প্রতিস্থাপন কাজের জন্য, মূল তারটি সাধারণত পুনরায় ব্যবহার করা হয় যদি এটি ক্ষতিগ্রস্ত না হয়। The cable is a common failure point — particularly the connector pins and the first few centimeters of cable adjacent to the connector where repeated flexing occurs — so inspecting it before reuse is worth the few minutes it takes.

এই এনকোডার কোথায় পাওয়া যায়

A860-0365-V501 FANUC আলফা আই সার্ভো মোটর মডেলের একটি খুব বিস্তৃত পরিসরে লাগানো হয়, যা 2000 এর দশকের শুরু থেকে 2010 এর দশক পর্যন্ত নির্মিত সরঞ্জামগুলিতে অক্ষ ড্রাইভ অ্যাপ্লিকেশনগুলিকে কভার করেঃ

সিএনসি মেশিনিং সেন্টারX, Y, Z এবং ঘূর্ণন অক্ষ ড্রাইভ Mazak, Makino, Okuma, Haas, DMG Mori, এবং FANUC আলফা i সার্ভো সিস্টেম ব্যবহার করে অন্যান্য নির্মাতারা থেকে উল্লম্ব এবং অনুভূমিক যন্ত্রপাতি কেন্দ্র

সিএনসি টার্নিং সেন্টারZ এবং X অক্ষের সার্ভো ফিডব্যাক দ্বি-অক্ষ এবং মাল্টি-অক্ষ টার্নগুলিতে, পাশাপাশি আরও জটিল টার্নিং সেন্টারগুলিতে সাব-স্পিন্ডল এবং সি-অক্ষের ড্রাইভগুলি

রোবট জয়েন্টM এবং R সিরিজের FANUC শিল্প রোবট পরিবারগুলি তাদের যৌথ অক্ষগুলিতে 64 পালস কোডার সহ আলফা আই সার্ভো মোটর ব্যবহার করে

নমনীয় উৎপাদন ব্যবস্থাএকই যুগের FANUC CNC এবং সার্ভো প্রযুক্তির উপর নির্মিত প্যালেট চেঞ্জার, স্বয়ংক্রিয় উপাদান হ্যান্ডলিং সিস্টেম এবং ট্রান্সফার লাইন

ব্যবহৃত এবং পরীক্ষিত কেনা ০ ব্যবহারিক ঘটনা

এটি একটি পরীক্ষিত, ব্যবহৃত ইউনিট ¢ এবং A860-0365-V501 এর জন্য, এটি একটি যুক্তিসঙ্গত এবং সাধারণ সোর্সিং পছন্দ। নতুন ইউনিট, যখন পাওয়া যায়, একটি উল্লেখযোগ্য মূল্য প্রিমিয়াম বহন করে।একটি পরীক্ষিত ব্যবহৃত এনকোডার যা একটি কাজ সার্ভো সিস্টেমে যাচাই করা হয়েছে একটি পরিচিত কার্যকরী অবস্থা আছে, এবং অভ্যন্তরের বিয়ারিংগুলি সাধারণত সমস্যা ছাড়াই বছরের পর বছর ধরে চলেছে these এটি যথার্থ অপটিক্যাল ডিভাইস, সাধারণ অপারেটিং অবস্থার অধীনে উচ্চ পোশাকের উপাদান নয়।

ব্যবহৃত ইমপ্লাস কোডারগুলির সাথে সতর্কতা সর্বদা বহনকারী অবস্থা এবং অপটিক্যাল সেন্সিং সমন্বয়ের অখণ্ডতা।একটি ইউনিট একটি মেশিন থেকে টানা যে সম্পর্কহীন কারণে ব্যর্থ এবং একটি সার্ভো ড্রাইভ বিরুদ্ধে পরীক্ষিত একটি untested উদ্বৃত্ত টান থেকে উল্লেখযোগ্যভাবে ভিন্ন. এনকোডারটি শিপিংয়ের আগে প্রতিনিধিত্বমূলক গতিতে পরিষ্কার এ, বি, এবং জেড চ্যানেল আউটপুট তৈরি করে কিনা তা যাচাই করা যথাযথ পরিশ্রমের মান যা পরীক্ষিত ব্যবহৃত ইউনিটকে একটি নির্ভরযোগ্য ক্রয় করে তোলে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A860-0365-V501 কি একটি পরম বা ধ্রুবক এনকোডার?

তাই।ক্রমাগতআলফা আই৬৪ এর "আই" এর অর্থ ইনক্রিমেন্টাল। এটি একটি রেফারেন্স পয়েন্ট থেকে ইমপলস গণনা করে অবস্থান ট্র্যাক করে। মেশিনটি স্টার্টআপে একটি হোমিং চক্রের মাধ্যমে অক্ষের রেফারেন্স স্থাপন করে।এটি পরম এনকোডার থেকে পৃথক, যা একটি রেফারেন্স রিটার্ন প্রয়োজন ছাড়া সরাসরি আউটপুট অবস্থান.

প্রশ্ন ২: এই এনকোডার কি ক্যাবলের সাথে আসে?

না. V501 ভেরিয়েন্ট সরবরাহ করা হয়ক্যাবল ছাড়া(ডাব্লু / ও তারের) মিলে যাওয়া তারের সমাবেশ হয়A860-0360-V906, যা এনকোডারকে সার্ভো এম্প্লিফায়ারের সিএন 2 এনকোডার ইনপুটের সাথে সংযুক্ত করে। প্রতিস্থাপনের কাজে, বিদ্যমান মেশিনের তারটি সাধারণত ভাল অবস্থায় থাকলে পুনরায় ব্যবহার করা যেতে পারে।

প্রশ্ন 3: কোন FANUC সার্ভো মোটর এবং এম্প্লিফায়ার A860-0365-V501 ব্যবহার করে?

এই স্পন্দন কোডার উপর মাউন্ট করা হয়FANUC আলফা আই সিরিজের এসি সার্ভো মোটর(A06B-0xxx সিরিজ aI64 এনকোডার নামকরণ সহ) এটিFANUC αi এবং αiS সিরিজের সার্ভো এম্প্লিফায়ারএবং সিএনসি নিয়ন্ত্রণের সাথে সামঞ্জস্যপূর্ণ0i, 16i, 18i, 21i, 30i, 31i এবং 32iঅর্ডার করার আগে মোটর নাম্বার প্লেটের পার্ট নম্বর দিয়ে নিশ্চিত করুন।

প্রশ্ন ৪ঃ ব্যবহৃত পলস কোডারের জন্য "পরীক্ষিত" বলতে কী বোঝায়?

একটি পরীক্ষিত ইমপ্লাস কোডার একটি বাস্তব FANUC সার্ভো ড্রাইভ সিস্টেমে বৈদ্যুতিকভাবে যাচাই করা হয়েছে যা নিশ্চিত করে যে A, B, এবং Z চ্যানেল আউটপুটগুলি উপস্থিত, পরিষ্কার এবং সঠিকভাবে কাজ গতিতে পর্যায়ে রয়েছে.এটি একটি সাধারণ চাক্ষুষ বা ধারাবাহিকতা চেক তুলনায় আরো অর্থপূর্ণ এবং অপটিক্যাল সেন্সিং সমাবেশ এবং ইলেকট্রনিক্স ডিজাইন অনুযায়ী কাজ করছে তা নিশ্চিত করে।

প্রশ্ন 5: A860-0365-V501 যদি ত্রুটি বিকাশ করে তবে এটি মেরামত করা যেতে পারে?

হ্যাঁ √ বিশেষজ্ঞ FANUC মোটর এবং এনকোডার মেরামত পরিষেবাগুলি বিয়ারিং প্রতিস্থাপন করতে পারে, অপটিক্যাল ডিস্কটি পুনরায় সেট করতে পারে এবং aI64 ইমপলস কোডারের সংযোগকারী ক্ষতি মেরামত করতে পারে।মেরামত একটি কার্যকর পথ যখন এনকোডার হাউজিং এবং অপটিক্যাল ডিস্ক অক্ষত কিন্তু একটি বিয়ারিং ব্যর্থতা বা সংযোগকারী ত্রুটি ইউনিট অ-কার্যকরী হয়েছেশারীরিক ডিস্ক ক্ষতি বা ফাটল হাউজিং সঙ্গে ইউনিট জন্য, প্রতিস্থাপন ব্যবহারিক বিকল্প।
