| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | HEIDENHAIN |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | 749144-16 |

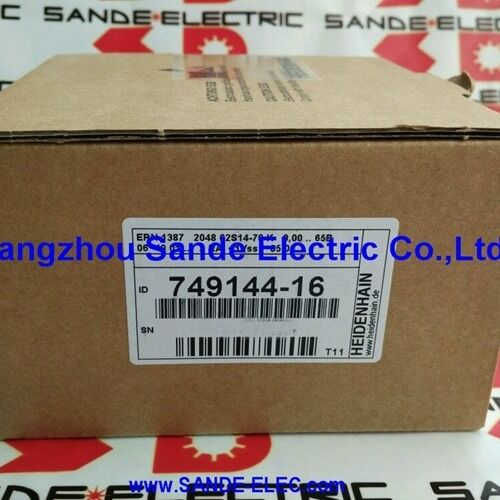

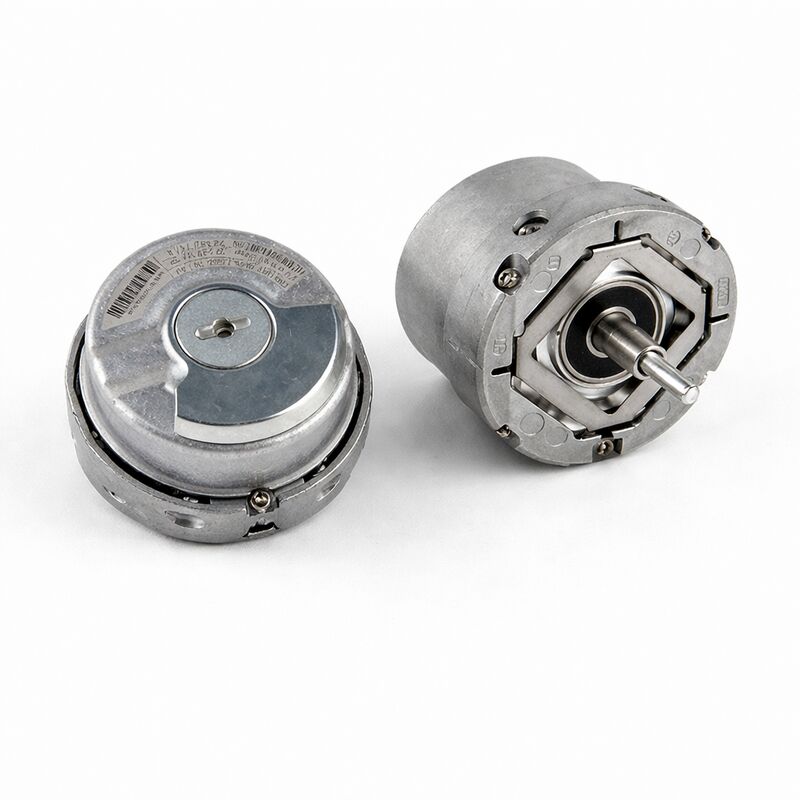

The 749144-16 সাধারণত একটি HEIDENHAIN ERN 1387 2048 ইনক্রিমেন্টাল রোটারি এনকোডার হিসাবে বিক্রি হয়। এই নির্দিষ্ট আইডি-র জন্য প্রকাশিত তালিকা ডেটা নিয়মিতভাবে এটিকে ERN1387 2048 62S14-70 হিসাবে চিহ্নিত করে, যখন HEIDENHAIN পণ্যের তথ্য ERN 1387 কে ECN/ERN 1300 সিরিজের রোটারি এনকোডারগুলির মধ্যে রাখে, যেখানে লিফট সার্ভো-ড্রাইভ নিয়ন্ত্রণের জন্য ইন্টিগ্রাল বিয়ারিং রয়েছে।
সেই পরিবারকে প্লেন-সারফেস কাপলিং, রিজিড শ্যাফ্ট কাপলিং এবং বিভিন্ন বৈদ্যুতিক ইন্টারফেসের জন্য অভিন্ন মাত্রা ব্যবহার করে বর্ণনা করা হয়েছে।
পণ্যের শ্রেণী এর আসল প্রয়োগের ভূমিকা বেশ স্পষ্ট করে তোলে।
এই ধরনের একটি এনকোডার সাধারণ সেন্সিংয়ের জন্য কেনা হয় না। এটি সাধারণত সেখানে বেছে নেওয়া হয় যেখানে মোশন-ফিডব্যাক গুণমান সরাসরি ড্রাইভ সিস্টেম কীভাবে ঘূর্ণন এবং অবস্থান ব্যাখ্যা করে তা প্রভাবিত করে।
প্রকৃত ইনস্টল করা সিস্টেমে, বিশেষ করে যখন মেশিনটি ইতিমধ্যে একটি নির্দিষ্ট এনকোডার পরিবার, মাউন্টিং ধারণা এবং সংকেত কাঠামোর উপর নির্ভর করে, তখন সঠিক প্রতিস্থাপন বিস্তৃত সামঞ্জস্যের দাবির চেয়ে বেশি গুরুত্বপূর্ণ।
এটি ERN 1387 পণ্যের পরিবার এবং 749144-16 বাজারের সঠিক সনাক্তকরণের উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
749144-16 সার্ভো-ড্রাইভ ফিডব্যাক কাজের জন্য সবচেয়ে উপযুক্ত, বিশেষ করে ERN 1387 স্টাইলের এনকোডার কনফিগারেশন ব্যবহারকারী সিস্টেমে। HEIDENHAIN-এর পণ্যের শীট ERN 1387 কে লিফট সার্ভো-ড্রাইভ নিয়ন্ত্রণে রাখে, এবং বৃহত্তর ERN 1300 সিরিজকে ইন্টিগ্রাল বিয়ারিং এবং মাউন্টিং ভ্যারিয়েশনের প্রতি উচ্চ সহনশীলতা সহ একটি রুক্ষ ইনক্রিমেন্টাল এনকোডার প্ল্যাটফর্ম হিসাবে বর্ণনা করা হয়েছে।
এটি এই মডেলটিকে বিশেষভাবে প্রাসঙ্গিক করে তোলে যেখানে স্থিতিশীল ঘূর্ণন ফিডব্যাক, কমপ্যাক্ট মাউন্টিং এবং নির্ভরযোগ্য সংকেত গুণমান গুরুত্বপূর্ণ।
ব্যবহারিক প্রতিস্থাপন কাজে, এই ধরনের এনকোডার ক্রেতারা সাধারণত সাধারণ এনকোডার আকারের পরিবর্তে সঠিক আইডি দ্বারা সোর্স করে। কারণটি সহজ: সংকেতের ধরণ, সংযোগকারীর স্টাইল, শ্যাফ্টের বিন্যাস এবং ইনস্টলেশন জ্যামিতি সবই প্রভাবিত করে যে প্রতিস্থাপনটি ফিট হবে এবং প্রত্যাশা অনুযায়ী আচরণ করবে কিনা।
749144-16 এর সঠিক তালিকা এবং বৃহত্তর ERN 1387 ফিচার সেট উভয়ই এই প্রতিস্থাপন-প্রথম দৃষ্টিভঙ্গিকে সমর্থন করে।
এটি প্রকাশিত 749144-16 তালিকা এবং ERN 1387 পণ্যের ডেটার উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
এই মডেলটিকে একটি প্রিসিশন ড্রাইভ-ফিডব্যাক উপাদান হিসাবে বিবেচনা করা উচিত, কেবল পালস গণনা দ্বারা নির্বাচিত একটি জেনেরিক এনকোডার হিসাবে নয়। ক্রেতাদের অর্ডার করার আগে ইনস্টল করা আইডি নম্বর, যান্ত্রিক কাপলিং স্টাইল, সংযোগকারীর স্টাইল, সংকেত ইন্টারফেস এবং অ্যাপ্লিকেশন পরিবেশ যাচাই করা উচিত। ERN 1387 পরিবারে, সেই বিবরণগুলি কেবল মাধ্যমিক বিকল্প নয়, পণ্যের পরিচয়ের অংশ।
এটি HEIDENHAIN-এর ERN 1387 পণ্যের তথ্য এবং সাধারণত প্রকাশিত 749144-16 তালিকা ডেটার উপর ভিত্তি করে একটি প্রকৌশল সুপারিশ।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | 749144-16 |
| প্রস্তুতকারক | HEIDENHAIN |
| সাধারণ বাজার সনাক্তকরণ | ERN 1387 2048 62S14-70 |
| পণ্যের প্রকার | ইনক্রিমেন্টাল রোটারি এনকোডার |
| সিরিজ প্রসঙ্গ | ERN 1300 / ERN 1387 |
| লাইন সংখ্যা | 2048 |
| সংকেত ইন্টারফেস | 1 Vpp ইনক্রিমেন্টাল সংকেত |
| কমিউটেশন সংকেত | 1 Vpp (Z1 ট্র্যাক) |
| ভোল্টেজ সরবরাহ | 5 V DC |
| সংযোগকারীর প্রসঙ্গ | 14-পিন পিসিবি সংযোগকারী |
| শ্যাফ্ট স্টাইল | টেপার্ড শ্যাফ্ট Ø 9.25 মিমি, 1:10 |
| অনুমোদিত অক্ষীয় গতি | ±0.5 মিমি |
| সুরক্ষা | IP40 যখন মাউন্ট করা হয় |
| অ্যাপ্লিকেশন প্রসঙ্গ | লিফট / ড্রাইভ ফিডব্যাক |
প্রশ্ন ১: 749144-16 কী ধরনের পণ্য?
এটি একটি HEIDENHAIN ইনক্রিমেন্টাল রোটারি এনকোডার, যা সাধারণত ERN 1387 2048 62S14-70 হিসাবে বিক্রি হয়।
প্রশ্ন ২: এই এনকোডারটিকে বাস্তব ড্রাইভ সিস্টেমে মূল্যবান করে তোলে কী?
এর মূল্য আসে স্থিতিশীল ঘূর্ণন ফিডব্যাক প্রদানের মাধ্যমে এমন অ্যাপ্লিকেশনগুলিতে যেখানে ড্রাইভটি সঠিক ইনক্রিমেন্টাল সংকেত এবং অনুমানযোগ্য ইনস্টলেশন জ্যামিতির উপর নির্ভর করে।
এটি ERN 1387 পরিবারের ভূমিকার উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
প্রশ্ন ৩: এটি কোন অ্যাপ্লিকেশনগুলির সাথে সবচেয়ে বেশি যুক্ত?
এটি সবচেয়ে বেশি যুক্ত সার্ভো-ড্রাইভ ফিডব্যাকের সাথে, বিশেষ করে ERN 1387 পণ্যের পরিবারের মধ্যে লিফট সার্ভো-ড্রাইভ নিয়ন্ত্রণের সাথে।
প্রশ্ন ৪: এই মডেলের জন্য সঠিক আইডি মেলানো কেন গুরুত্বপূর্ণ?
কারণ এনকোডারের সংকেত কাঠামো, সংযোগকারীর স্টাইল, শ্যাফ্টের বিন্যাস এবং মাউন্টিং ধারণা সবই ফিট এবং আচরণকে প্রভাবিত করে।
ফিডব্যাক উপাদানগুলিতে, সেই বিবরণগুলি সাধারণত গুরুত্বপূর্ণ। এটি ERN 1387 পণ্যের ডেটা এবং 749144-16 তালিকা পরিচয়ের উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
প্রশ্ন ৫: অর্ডার করার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা আইডি নম্বর, এনকোডার পরিবার, সংযোগকারীর স্টাইল, শ্যাফ্ট/কাপলিং বিন্যাস এবং মেশিনে ইতিমধ্যে ব্যবহৃত প্রয়োজনীয় সংকেত ইন্টারফেস পরীক্ষা করুন।
