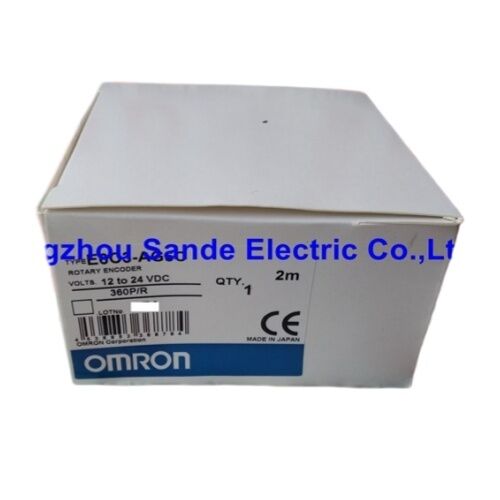

OMRON E6C3-AG5C 360P/R রোটারি এনকোডার

অ্যাবসোলিউট | 9-বিট গ্রে কোড | IP65 | 50 মিমি হাউজিং | 12–24 VDC

অনুমান ছাড়াই অবস্থান

বেশিরভাগ পজিশন সেন্সর আপনাকে বলে দেয় কিছু কতটা সরেছে। একটি অ্যাবসোলিউট এনকোডার আপনাকে ঠিক ঠিক বলে দেয় কিছু কোথায় আছেআছে— পাওয়ার চলে গেলেও, মেশিন রিস্টার্ট হলেও। প্রোডাকশন লাইনে এই পার্থক্যটা অত্যন্ত গুরুত্বপূর্ণ, যেখানে রি-হোমিং রুটিনে সময় নষ্ট হয় এবং অপ্রত্যাশিত বিচ্যুতিতে পার্টস নষ্ট হয়।

OMRON E6C3-AG5C 360P/R হল একটি মজবুত অ্যাবসোলিউট রোটারি এনকোডার যা এই নীতির উপর ভিত্তি করে তৈরি। প্রতি রেভোলিউশনে 360 পালস এবং গ্রে কোড আউটপুট সহ, এটি সম্পূর্ণ 360° ঘূর্ণনের জন্য দ্ব্যর্থহীন কৌণিক অবস্থান ডেটা সরবরাহ করে — রেফারেন্স পয়েন্ট থেকে পালস গণনা করার প্রয়োজন নেই, পাওয়ার পুনরুদ্ধারের পরে কোনও ইনিশিয়ালাইজেশন সিকোয়েন্সের প্রয়োজন নেই।

প্রযুক্তিগত স্পেসিফিকেশন

ফ্লোরের জন্য যথেষ্ট মজবুত

E6C3 সিরিজ তার উপাদান থেকে "মজবুত" উপাধি অর্জন করেছে। হাউজিং অ্যালুমিনিয়াম অ্যালয় — হালকা কিন্তু অনমনীয় — যখন শ্যাফ্ট SUS303 স্টেইনলেস স্টিল, যা খাদ্য প্রক্রিয়াকরণ এবং রাসায়নিক-সংলগ্ন পরিবেশে সাধারণ হালকা ক্ষয়কারী এক্সপোজারের বিরুদ্ধে প্রতিরোধ করে। সিল করা বিয়ারিং এবং IP65 রেটিং মানে স্বাভাবিক অপারেটিং অবস্থায় জলের জেট এবং বায়ুবাহিত কণা কোনও উদ্বেগের বিষয় নয়।

-10°C থেকে +70°C তাপমাত্রায় চালিত, এই এনকোডারটি থার্মাল কম্পেনসেশন ওয়ার্কঅ্যারাউন্ড ছাড়াই ঠান্ডা গুদাম পরিবেশ থেকে উষ্ণ প্রক্রিয়া এলাকা পর্যন্ত পরিসীমা কভার করে। স্টোরেজের জন্য, পরিসীমা আরও প্রসারিত হয়: -25°C থেকে +85°C, যা গুরুত্বপূর্ণ যখন ইউনিটগুলি ডিপ্লয়মেন্ট চক্রের মধ্যে আনহিটেড শেল্ফে সময় কাটায়।

কেন গ্রে কোড, এবং কেন এটি এখানে গুরুত্বপূর্ণ

স্ট্যান্ডার্ড বাইনারি আউটপুটের একটি পরিচিত দুর্বলতা রয়েছে: নির্দিষ্ট ট্রানজিশন পয়েন্টে, একাধিক বিট একই সাথে পরিবর্তিত হয়, যা একটি উইন্ডো তৈরি করে — যদিও তা সংক্ষিপ্ত — যেখানে আউটপুট একটি ভুল মধ্যবর্তী মান পড়তে পারে। গ্রে কোড এটি দূর করে নিশ্চিত করে যে কোনও নির্দিষ্ট ট্রানজিশনে কেবল একটি বিট পরিবর্তিত হয়।

কৌণিক অবস্থান সেন্সিংয়ের জন্য, সেই বৈশিষ্ট্যটি বিশেষভাবে মূল্যবান। আপনি একটি ঘূর্ণায়মান ক্যাম, একটি কনভেয়র ইন্ডেক্সিং পজিশন, বা একটি ডায়াল মেকানিজম ট্র্যাক করছেন কিনা, E6C3-AG5C-এর গ্রে কোড আউটপুট বিট-ট্রানজিশন টাইমিংয়ের কারণে সৃষ্ট পজিশন ত্রুটির বিভাগটি সরিয়ে দেয়। এটি একটি ছোট পরিমার্জন নয় — এটি উচ্চ-চক্র অ্যাপ্লিকেশনে একটি মৌলিক নির্ভরযোগ্যতার সুবিধা।

এই এনকোডার কোথায় স্থাপন করা হয়

E6C3-AG5C স্বাভাবিকভাবেই যেকোনো অ্যাপ্লিকেশনে ফিট করে যার জন্য পাওয়ার-অন রেফারেন্স রুটিনের উপর নির্ভর না করে নির্ভরযোগ্য কৌণিক অবস্থান প্রতিক্রিয়া প্রয়োজন। সাধারণ ব্যবহারের ক্ষেত্রে অন্তর্ভুক্ত:

• ক্যাম পজিশনার — স্বয়ংক্রিয় যন্ত্রপাতির উচ্চ-নির্ভুল টাইমিং নিয়ন্ত্রণের জন্য OMRON-এর H8PS ক্যাম পজিশনারের সাথে সরাসরি কাজ করে
• প্যাকেজিং এবং লেবেলিং লাইন — কোণ-ভিত্তিক নিবন্ধন এবং ইন্ডেক্সিং
• কনভেয়র সিস্টেম — ইন্ডেক্সড বেল্ট বরাবর পণ্যের অবস্থান ট্র্যাকিং
• রোটারি টেবিল এবং টার্নটেবল — 360° জুড়ে অ্যাবসোলিউট পজিশন মনিটরিং
• প্রিন্টিং এবং প্রেস মেশিনারি — ফেজ সিঙ্ক্রোনাইজেশন এবং নিবন্ধন
• সাধারণ PLC-ভিত্তিক মোশন কন্ট্রোল — NPN ওপেন কালেক্টর আউটপুট বেশিরভাগ স্ট্যান্ডার্ড PLC ইনপুট মডিউলের সাথে সরাসরি সংযোগ করে

NPN ওপেন কালেক্টর আউটপুট — ওয়্যারিংয়ের ব্যবহারিকতা

NPN ওপেন কালেক্টর কনফিগারেশনের মানে হল এনকোডারের আউটপুটগুলি সক্রিয় হলে গ্রাউন্ডে পুল করে, লোডটি আউটপুট এবং পজিটিভ সাপ্লাই রেলের মধ্যে সংযুক্ত থাকে। এটি OMRON PLC, Mitsubishi, Siemens S7 ডিজিটাল ইনপুট কার্ড এবং 12–24 VDC রেঞ্জে চালিত বেশিরভাগ অন্যান্য শিল্প নিয়ন্ত্রকের জন্য সবচেয়ে সামঞ্জস্যপূর্ণ আউটপুট টাইপ। পুল-আপ রেজিস্টরগুলি সাধারণত PLC ইনপুট মডিউলগুলিতে তৈরি করা হয়, তাই বেশিরভাগ স্ট্যান্ডার্ড ওয়্যারিং স্কিমে কোনও অতিরিক্ত উপাদানের প্রয়োজন হয় না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: পাওয়ার হারানোর পরেও কি E6C3-AG5C তার পজিশন রিডিং ধরে রাখে?

হ্যাঁ — এটি একটি অ্যাবসোলিউট এনকোডারের মূল সুবিধা। ইনক্রিমেন্টাল টাইপের বিপরীতে যাদের প্রতিটি পাওয়ার সাইকেলের পরে একটি হোম পজিশনে ফিরে যেতে হয়, E6C3-AG5C প্রতিটি শ্যাফ্ট কোণের জন্য একটি অনন্য পজিশন কোড আউটপুট করে। পাওয়ার আপ করুন এবং পজিশন অবিলম্বে উপলব্ধ।

প্রশ্ন ২: E6C3-AG5C এবং E6C3-AG5C-C এর মধ্যে পার্থক্য কী?

suffix "-C" মানে হল বেয়ার ফ্লাইং লিডের পরিবর্তে একটি প্রি-ওয়্যারড কানেক্টর টার্মিনেশন। উভয়ই অভিন্ন বৈদ্যুতিক এবং যান্ত্রিক স্পেসিফিকেশন শেয়ার করে। পছন্দটি আপনার প্যানেল ওয়্যারিং পছন্দের উপর নির্ভর করে এবং মেশিনে একটি ম্যাচিং কানেক্টর ইতিমধ্যে ব্যবহৃত হচ্ছে কিনা তার উপর নির্ভর করে।

প্রশ্ন ৩: এই এনকোডারটি কি একটি স্ট্যান্ডার্ড PLC ডিজিটাল ইনপুটের সাথে সরাসরি সংযোগ করতে পারে?

বেশিরভাগ ক্ষেত্রে, হ্যাঁ। NPN ওপেন কালেক্টর আউটপুট OMRON, Siemens, এবং Mitsubishi PLC-তে সাধারণ সোর্সিং (PNP-টাইপ) ডিজিটাল ইনপুটগুলির সাথে সামঞ্জস্যপূর্ণ। সর্বদা যাচাই করুন যে আপনার PLC-এর ইনপুট ভোল্টেজ রেঞ্জ এনকোডারের সাপ্লাই ভোল্টেজের সাথে মেলে এবং ইনপুট ইম্পিডেন্স 35 mA আউটপুট কারেন্ট রেটিংয়ের জন্য উপযুক্ত।

প্রশ্ন ৪: যদি শ্যাফ্ট গতি 5,000 RPM অতিক্রম করে তবে কী হবে?

রেটেড সর্বোচ্চ গতির উপরে অপারেটিং করলে সিগন্যাল ইন্টিগ্রিটি সমস্যা এবং বিয়ারিংয়ের দ্রুত ক্ষয় হওয়ার ঝুঁকি থাকে। 20 kHz সুইচিং ফ্রিকোয়েন্সি সীমাও উচ্চ RPM-এ একটি সীমাবদ্ধতা হয়ে দাঁড়ায় — 5,000 RPM-এ 360 P/R সহ, আউটপুট ফ্রিকোয়েন্সি ইতিমধ্যেই 30 kHz, এই কারণেই এই রেজোলিউশনের জন্য যান্ত্রিক গতির সীমা বৈদ্যুতিক সীমার চেয়ে বেশি সীমাবদ্ধ।

প্রশ্ন ৫: E6C3-AG5C কি ভেজা বা ওয়াশডাউন পরিবেশের জন্য উপযুক্ত?

IP65 যেকোনো দিক থেকে কম-চাপের জলের জেট থেকে রক্ষা করে, যা বেশিরভাগ স্প্ল্যাশ এবং পরোক্ষ ওয়াশডাউন এক্সপোজার কভার করে। এটি সম্পূর্ণ নিমজ্জন বা উচ্চ-চাপের ওয়াশডাউনের জন্য রেট করা হয়নি। আক্রমনাত্মক পরিষ্কারের রুটিন সহ খাদ্য প্রক্রিয়াকরণ বা পানীয় পরিবেশের জন্য, ইনস্টলেশনের আগে পরিষ্কারের চাপ এবং রাসায়নিকগুলি IP65 প্যারামিটারের মধ্যে আছে কিনা তা যাচাই করুন।
