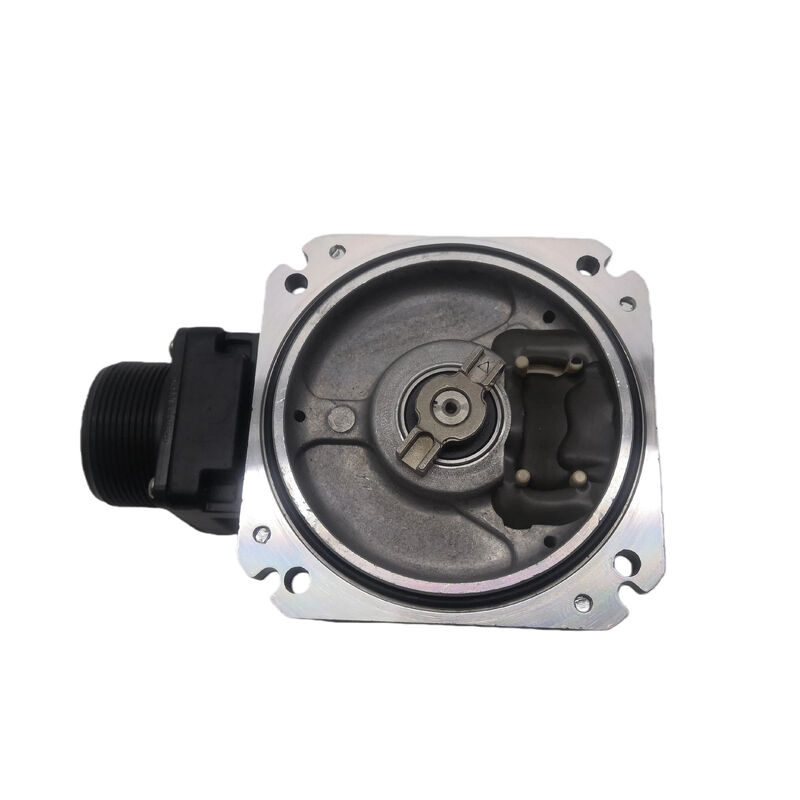

মিটসুবিশি এসি সার্ভো মোটর এনকোডার OSE105S2 OSE1O5S2 0SE105S2

অবস্থান নির্ধারণের উপাদান

সার্ভো মোটর সব মনোযোগ পায়. এনকোডার প্রকৃত কাজ করে. যখনই একটি সিএনসি অক্ষ তার লক্ষ্যমাত্রা মধ্যে মাইক্রন বন্ধ, যখনই একটি সার্ভো মোটর একটি কাটা লোড অধীনে অবস্থান ধরে রাখে,প্রতিবার একটি ড্রাইভ সনাক্ত করে যে শ্যাফ্ট একটি ডিগ্রী ¢ একটি ভগ্নাংশ দ্বারা drifted হয়েছে যে তথ্য এনকোডার থেকে আসে.Mitsubishi OSE105S2Mitsubishi এর উপর ব্যবহৃত ইনক্রিমেন্টাল ঘূর্ণনশীল অপটিক্যাল এনকোডারএইচসি এবং এইচসিআর সিরিজের সার্ভো মোটর, এবং এটি কি করে তা বোঝার জন্য ব্যাখ্যা করে যে কেন সঠিকভাবে এটি প্রতিস্থাপন করা মোটর নিজেই প্রতিস্থাপন করার মতোই গুরুত্বপূর্ণ।

এটা একটাফ্ল্যাঞ্জ-মাউন্ট ইনক্রিমেন্টাল এনকোডারযে servo মোটর পিছনে মাউন্ট করা হয়, রিয়েল টাইমে খাদ অবস্থান এবং বেগ পড়া এবং একটি উপর servo ড্রাইভ ফিরে ফিড যে তথ্য৮ পিন সংযোগকারী ইন্টারফেসএটি আউটপুটএ, বি এবং জেড ফেজ সিগন্যাল√ রেফারেন্স এবং হোমিং অপারেশনগুলির জন্য দিক এবং অবস্থান গণনার জন্য বর্গাকার A এবং B চ্যানেল এবং Z সূচক পালস প্রতি ঘূর্ণন একবার।1,000প্রতি ঘূর্ণন প্রতি,000 পালস, একটি সংখ্যা যা সরাসরি CNC অ্যাপ্লিকেশনগুলিতে এই মোটরগুলির জন্য পরিচিত সূক্ষ্ম পজিশনিং গ্রানুলারিটিতে অনুবাদ করে।

জাপানে নির্মিত মিটসুবিশি ইলেকট্রিকের নির্ভুলতা মান অনুযায়ী,OSE105S2 হল Mitsubishi-নিয়ন্ত্রিত মেশিন টুলগুলির একটি বড় ইনস্টল করা বেসের প্রতিক্রিয়া ব্যাকবোন যা এখনও বিশ্বব্যাপী সক্রিয় উত্পাদন পরিষেবাতে রয়েছে.

একটি ইনক্রিমেন্টাল এনকোডার অবস্থান সংরক্ষণ করে না, এটি গতি গণনা করে। প্রতিবার শ্যাফ্টটি ঘুরলে, এনকোডারের ভিতরে থাকা অপটিক্যাল ডিস্কটি একটি আলোর উৎস অতিক্রম করে,A এবং B চ্যানেলে বৈদ্যুতিক স্পন্দন উৎপন্ন করেড্রাইভটি সেই ইমপ্লান্স গণনা করে এবং একটি পরিচিত রেফারেন্স পয়েন্টের তুলনায় অবস্থান ট্র্যাক করে।জেড-ফেজ পালস একটি সম্পূর্ণ বিপ্লব চিহ্নিত করে এবং স্টার্টআপ এ যে রেফারেন্স পয়েন্ট প্রতিষ্ঠা বা নিশ্চিত করতে ব্যবহৃত হয়.

১টার দিকে,000প্রতি ঘূর্ণন প্রতি,000 পালস, the OSE105S2 provides enough resolution to give the servo drive extremely fine angular discrimination — the difference between position counts is small enough that the closed-loop control system can react smoothly to tiny deviations rather than making coarse correctionsএই কারণেই এই এনকোডার দিয়ে সজ্জিত এইচসি সিরিজের মোটরগুলি গতির পরিসীমা জুড়ে মসৃণ এবং প্রতিক্রিয়াশীল বোধ করে,পরিবর্তে ধাপে বা শিকার আচরণ প্রদর্শন যে কম রেজোলিউশনের প্রতিক্রিয়া উত্পাদন.

অপটিক্যাল সেন্সিং প্রযুক্তিটি এনকোডারকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রতিরোধী করে তোলে যা সিএনসি মেশিনের পরিবেশে প্রাসঙ্গিক যেখানে স্পিন্ডল ড্রাইভের শব্দ, ভিএফডি স্যুইচিং,এবং অন্যান্য ইএমআই উত্স উপস্থিত এবং অন্যথায় একটি চৌম্বকীয়ভাবে সংবেদনশীল ফিডব্যাক সিস্টেমের অবস্থান তথ্য দূষিত হবে.

OSE105S2 Mitsubishi এর পুরোনো প্রজন্মের সাথে যুক্তএইচসি সিরিজের মোটরএই এনকোডারটি ব্যবহার করার জন্য পরিচিত মোটরগুলির মধ্যে রয়েছে ফ্যাক্টরি-ইন্টিগ্রেটেডের পরিবর্তে পৃথকভাবে মাউন্ট করা এনকোডার ব্যবহার করা হয়েছে।HC-SF, HC-SFSপরিবার, পাশাপাশিএইচসি-এমএফ এবং এইচসিআর সিরিজএটি মোটরগুলির সাথে ব্যবহারের জন্য মনোনীত মোটরগুলির পাশাপাশি উপস্থিত হয়এমআর-জে সিরিজের এম্প্লিফায়ারএই প্রজন্মের মধ্যে।

এটি নতুন Mitsubishi সার্ভো মোটরগুলির সাথে বিপরীতে রয়েছে যেমন এইচসি-এমএফএস বা এইচএফ-এসপি সিরিজ যা এনকোডারকে সরাসরি মোটর হাউজে সিলযুক্ত ইউনিট হিসাবে সংহত করে। এই মোটরগুলির জন্য,এনকোডার একটি পৃথকভাবে প্রতিস্থাপনযোগ্য উপাদান নয়OSE105S2 এর পৃথক-ইউনিট আর্কিটেকচারের মানে হল যে যখন একটি এনকোডার একটি সামঞ্জস্যপূর্ণ এইচসি সিরিজ মোটরে ব্যর্থ হয়, তখন মোটর দেহটি নিজেই পুরোপুরি ব্যবহারযোগ্য হতে পারে only কেবল এনকোডারটি প্রতিস্থাপন করা দরকার।

OSE105S2 হ'ল পুরানো Mitsubishi সার্ভো সিস্টেমের জন্য সর্বাধিক প্রচলিত এনকোডার খুচরা যন্ত্রাংশগুলির মধ্যে একটি। এনকোডার ব্যর্থতা সাধারণত নিম্নরূপ উপস্থিত হয়ঃ

এনকোডার প্রতিস্থাপন করার আগে, it's worth ruling out cable damage and connector contamination — the 8-pin connector at the motor rear end is exposed to coolant and debris in many CNC installations and is a common source of signal issues that mimic encoder failure.

প্রতিস্থাপন OSE105S2 কেনার সময় নিশ্চিত করুন যে ইউনিটটি একটি সামঞ্জস্যপূর্ণ Mitsubishi সার্ভো সিস্টেমে পরীক্ষা করা হয়েছে, শুধু চালু নয়। একটি প্রকৃত কার্যকরী পরীক্ষা অপটিক্যাল ডিস্কের অখণ্ডতা নিশ্চিত করে,সিগন্যাল আউটপুট গুণমান, এবং জেড-ফেজ ইমপ্লাস নির্ভুলতা যা কেবলমাত্র চাক্ষুষ পরিদর্শন দ্বারা যাচাই করা যায় না।
