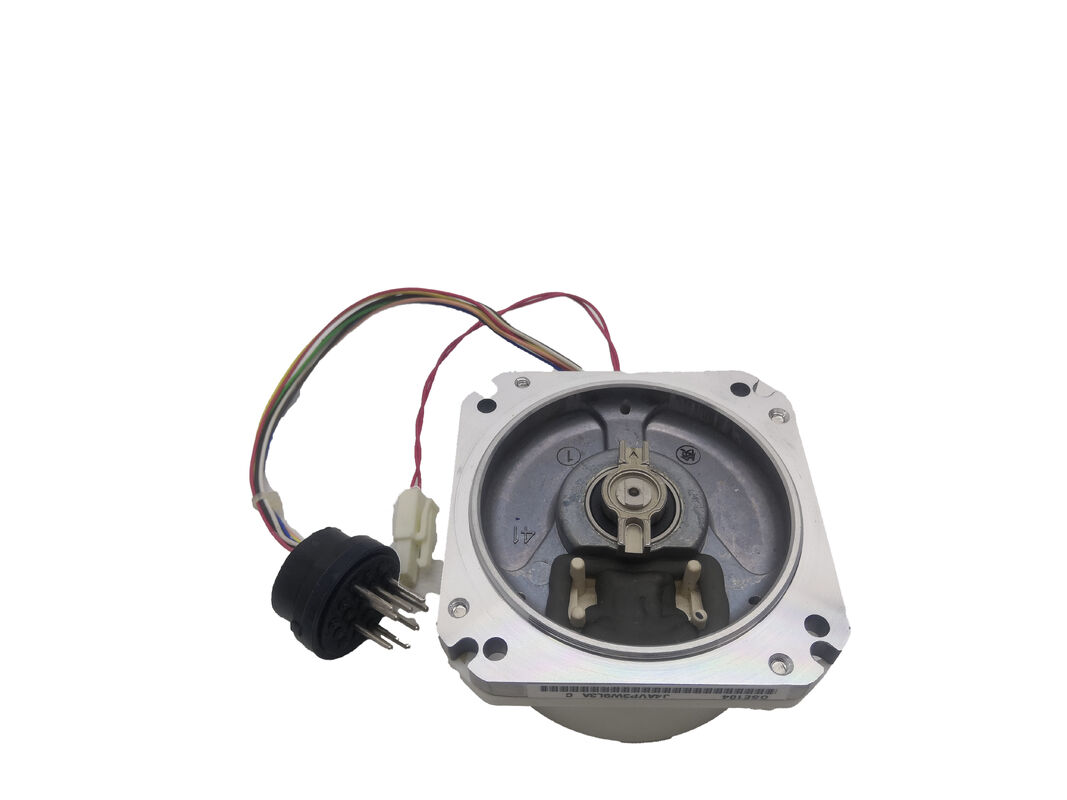

Mitsubishi OSE104 সার্ভো মোটর এনকোডার ₹ 100,000 পিপিআর ইনক্রিমেন্টাল সিরিয়াল এনকোডার, মেলডাস সামঞ্জস্যপূর্ণ

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বরঃOSE104

এছাড়াও অনুসন্ধান করা হয়েছে:Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

প্রকারঃঅভ্যন্তরীণ সার্ভো মোটর এনকোডার (বর্ধমান সিরিয়াল)

শ্রেণীবিভাগঃMitsubishi MELSERVO সিরিজ অভ্যন্তরীণ ঘূর্ণমান এনকোডার 100,000 পিপিআর, 5 ভোল্ট টিটিএল সিরিয়াল ইন্টারফেস, ব্যাটারি-সমর্থিত, এমডিএস-এ / এমডিএস-বি / এমডিএস-সি 1 সার্ভো এম্প্লিফায়ার সিরিজের সাথে সামঞ্জস্যপূর্ণ

টেকনিক্যাল স্পেসিফিকেশন

OSE104 কি এবং কেন এটি সঠিকভাবে করা গুরুত্বপূর্ণ

দ্যMitsubishi OSE104একটিঅভ্যন্তরীণ ঘূর্ণনশীল এনকোডার∙ মিটসুবিশি সার্ভো মোটরগুলির পিছনে অবস্থানের এবং গতির রিফ্রেশ ডিভাইসটি MELSERVO ক্লোজ লুপ সার্ভো সিস্টেমের একটি অবিচ্ছেদ্য উপাদান হিসাবে নির্মিত।এটি একটি স্বতন্ত্র ঘূর্ণন এনকোডার যা স্বাধীনভাবে মাউন্ট করা যাবে নাএটি মোটর দেহের ভিতরে থাকে, সরাসরি মোটর শ্যাফ্টের সাথে সংযুক্ত হয় এবং একটি উত্সর্গীকৃত 4-ক্যার সিরিয়াল ইন্টারফেসের মাধ্যমে Mitsubishi MDS সিরিজের সার্ভো এম্প্লিফায়ারের সাথে যোগাযোগ করে।

যখন একটি OSE104 ব্যর্থ হয় বা যখন দূষণ তার অপটিক্যাল ডিস্ককে এমনভাবে অবনমিত করে যে ফিডব্যাক সংকেতটি অবিশ্বস্ত হয়ে যায় তখন এটি পরিবেশন করে এমন অক্ষটি সঠিকভাবে কাজ করা বন্ধ করে দেয়।সার্ভো এম্প্লিফায়ার বন্ধ লুপ বজায় রাখতে পারে না, সিএনসি এনকোডার বা ডিটেক্টর অ্যালার্ম জারি করে, এবং উৎপাদন বন্ধ করে দেয়।এবং কোন এম্প্লিফায়ার সিরিজ এটি কাজ করে ভুল অংশ অর্ডার না করেই মেশিন পুনরায় অপারেশন পেতে জন্য শুরু পয়েন্ট.

দ্যওএসই নামকরণএই এনকোডারটিকে Mitsubishi এর OSx এনকোডার পরিবারের ইনক্রিমেন্টাল ভেরিয়েন্ট হিসাবে চিহ্নিত করে। এর প্রতিপক্ষ,OSA104, একই 100,000 পিপিআর রেজোলিউশন বহন করে কিন্তু একটি পরম এনকোডার যা পাওয়ার অফ ইভেন্টগুলির মাধ্যমে মাল্টি-টার্ন অবস্থান বজায় রাখে।OSE104 ধারাবাহিক এটি একটি রেফারেন্স রিটার্ন (হোমিং) চক্র প্রয়োজন প্রতিটি পাওয়ার-আপ অক্ষ সমন্বয় স্থাপন করতে.

100,000 পিপিআর রেজোলিউশনের চিত্র বোঝা

দ্য100প্রতি ঘূর্ণন প্রতি,000 পালসস্পেসিফিকেশনটি বর্ণনা করে যে OSE104 কি মিটসুবিশি এমডিএস সার্ভো এম্প্লিফায়ারকে অবস্থান লুপ বন্ধের জন্য ব্যবহারযোগ্য এনকোডার রেজোলিউশন হিসাবে রিপোর্ট করে।এনকোডার এর অভ্যন্তরীণ হার্ডওয়্যারে প্রদর্শিত সংখ্যা আসলে উচ্চতর 20-বিট অপটিক্যাল ডিস্ক 1 উত্পাদন করে,048প্রতি ঘূর্ণায় ৫৭৬ গণনা করা হয় কিন্তু ড্রাইভ সিস্টেম রিপোর্ট করা কাজের রেজোলিউশন হিসাবে এটি ১০০,০০০ পিপিআর পর্যন্ত স্কেল করে।

ব্যবহারিকভাবে, একটি সিএনসি মেশিন টুল অক্ষের উপর 100,000 পিপিআর মানে কি?প্রতি ঘূর্ণন প্রতি এনকোডার গণনা 50 ন্যানোমিটার রৈখিক স্থানচ্যুতি পর্যন্ত সমাধানউল্লম্ব যন্ত্র কেন্দ্র, সিএনসি টার্নস, and multi-axis turning centres where the OSE104 is commonly found — particularly Mazak machines running MELDAS controls — this resolution provides the feedback quality the control system needs to hold tight positional tolerances and deliver the surface finish quality the machine was designed to produce.

OSE104মধ্যম রেজোলিউশনের স্তরMitsubishi এর এনকোডার পরিবারের. উপরে এটি বসতেOSE105১টার দিকে,000,000 পিপিআর ০ দশগুণ কাজের রেজোলিউশন, যেখানে সর্বাধিক কনট্যুরিং নির্ভুলতা প্রয়োজন হয় সেখানে ব্যবহৃত হয়। OSE104 এর নীচে পুরানো এনকোডার প্রকারগুলি (OHE25K, ইত্যাদি) রয়েছে।) যা সিরিয়াল প্রোটোকলের পরিবর্তে স্কোয়ারচার সমান্তরাল ইন্টারফেস ব্যবহার করেOSE104 এর 100,000 পিপিআর হল সঠিক স্পেসিফিকেশন মোটর-এম্প্লিফায়ার সংমিশ্রণের জন্য এটি ডিজাইন করা হয়েছিল

সিরিয়াল ৫ ভোল্ট টিটিএল ইন্টারফেস ∙ চারটি তার, ডিজিটাল প্রোটোকল

OSE104 একটিচারটি 5 ভোল্ট টিটিএল লাইনের উপর মালিকানাধীন Mitsubishi সিরিয়াল প্রোটোকল:

• এমআর / এমআরআর(অনুরোধ লাইন, ডিফারেনশিয়াল প্যারে) ¢ এম্প্লিফায়ার একটি অবস্থান তথ্য ট্রান্সমিশন কমান্ড করার জন্য এনকোডার অনুরোধ পালস বা তথ্য কোড পাঠায়
• এমডি / এমডিআর(ডাটা লাইন, ডিফারেনশিয়াল প্যারে) ¢ এনকোডার অনুরোধের জবাবে অবস্থান ডেটা এম্প্লিফায়ারে ফিরিয়ে দেয়

এটি একটি অনুরোধ-প্রতিক্রিয়া সিরিয়াল আর্কিটেকচারঃ এনকোডার ক্রমাগত অবস্থান তথ্য সম্প্রচার করে না।এমডিএস সার্ভো এম্প্লিফায়ার এমআর/এমআরআর লাইনে একটি অনুরোধ কোড পাঠিয়ে প্রতিটি ডেটা এক্সচেঞ্জ শুরু করে, এবং এনকোডার এমডি/এমডিআর লাইনের বর্তমান অবস্থানের তথ্য দিয়ে সাড়া দেয়।এই প্রোটোকলটি ৫ ভোল্ট টিটিএল সিগন্যাল স্তরে কাজ করে এবং আরএস-৪২২ বা অন্য কোনও স্ট্যান্ডার্ড সিরিয়াল ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ নয় ∙ এটি Mitsubishi-র মালিকানাধীন.

এই নকশার একটি ব্যবহারিক পরিণতি:OSE104 চালু হলে নিজে থেকে অবস্থান তথ্য বের করবে না।সংযুক্ত এমডিএস এম্প্লিফায়ার ছাড়াই এনকোডারে 5 ভোল্ট সরবরাহ করা ডেটা লাইনে কোনও আউটপুট উত্পাদন করে না। এটি স্বাভাবিক আচরণ ′′ এটি একটি ত্রুটিযুক্ত এনকোডার নির্দেশ করে না।প্রকৃত মেশিন এম্প্লিফায়ার ছাড়া এনকোডার ত্রুটি ত্রুটি সমাধানের প্রযুক্তিবিদরা এই জন্য অ্যাকাউন্ট দিতে হবে: জেনারিক এনকোডার পরীক্ষক যারা শক্তি প্রয়োগ করে এবং A / B / Z আউটপুট খুঁজছেন OSE104 এর সাথে কাজ করবে না।

অনুরোধ এবং ডেটা লাইন উভয়ের উপর ডিফারেনশিয়াল জোড়া একটি মেশিন টুল পরিবেশের জন্য উপযুক্ত শব্দ অনাক্রম্যতা প্রদান করে ¢ যেখানে পাওয়ার তারের, পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ,এবং অন্যান্য গোলমাল উত্স এনকোডার তারের রুটিং খুব কাছাকাছি উপস্থিত হয়.

ব্যাটারি সমর্থিত অবস্থান রক্ষণাবেক্ষণ

যদিও এটি একটি ইনক্রিমেন্টাল এনকোডার যা সংজ্ঞা অনুসারে পাওয়ার অফের মাধ্যমে অবস্থান ধরে রাখে না OSE104 একটি অন্তর্নির্মিতব্যাটারি সমর্থিত অবস্থান কাউন্টারযা মোটর এবং কন্ট্রোল পাওয়ার সরিয়ে ফেলার সময় জমে থাকা গণনার মান সংরক্ষণ করে।

এই কাউন্টারের পিছনে থাকা ব্যাটারিটি সাধারণত মেশিনের MELDAS কন্ট্রোল প্যানেলে বা MDS সার্ভো এম্প্লিফায়ার মডিউলে অবস্থিত, এনকোডারের ভিতরে নয়।এনকোডার এর অভ্যন্তরীণ ক্যাপাসিটর বা বাহ্যিক ব্যাটারি ক্ষমতা চক্র মাধ্যমে গণনা মান বজায় রাখে. যখন সিএনসি সিস্টেম স্বাভাবিক বন্ধ করার পরে চালু হয়, ব্যাটারি সমর্থিত গণনা সর্বশেষ পরিচিত অবস্থান সংরক্ষণ করে কিন্তু সিস্টেম এখনও একটি রেফারেন্স-রিটার্ন (হোমিং) চক্র প্রয়োজন যাচাই মেশিন সমন্বয় স্থাপন করতে. ব্যাটারি ব্যাকআপ সংক্ষিপ্ত বিদ্যুৎ বিচ্ছিন্নতার ক্ষেত্রে অবস্থান হ্রাসের ঝুঁকি হ্রাস করে, তবে এটি OSE104কে স্টার্টআপ আচরণের জন্য OSA104 পরম এনকোডারের সাথে কার্যকরীভাবে সমতুল্য করে না।

ব্যাটারির অবস্থা গুরুত্বপূর্ণঃ যখন এমডিএস এম্প্লিফায়ার বা এমইএলডিএএস কন্ট্রোল এনকোডার ব্যাকআপ সার্কিটের সাথে যুক্ত একটি ব্যাটারি অ্যালার্ম জারি করে, ব্যাটারিটি অবিলম্বে প্রতিস্থাপন করুন।এটি সম্পূর্ণরূপে শেষ করার অনুমতি সংরক্ষিত গণনা পুনরায় সেট করুন, এবং অক্ষ পরবর্তী পাওয়ার-আপ এ তার রেফারেন্স সম্পর্ক হারাতে পারে।

সামঞ্জস্যপূর্ণ মোটর এবং এম্প্লিফায়ার

OSE104 নিম্নলিখিত Mitsubishi servo মোটর সিরিজের সাথে সামঞ্জস্যপূর্ণ যখন মোটর-শেষ অভ্যন্তরীণ এনকোডার হিসাবে কনফিগার করা হয়ঃ

সামঞ্জস্যপূর্ণ সার্ভো মোটর:এইচএ-এন সিরিজ, এইচএ-এলএফ সিরিজ এবং এইচসি সিরিজের Mitsubishi সার্ভো মোটর যেখানে মোটরটি মূলত OSE104 বা OSE104 বৈকল্পিকের সাথে সজ্জিত ছিল।Mazak সিএনসি যন্ত্রপাতি(ভিএমসি, টার্নিং সেন্টার, মাল্টি-অক্সিস মেশিন) মেলডাস বা ম্যাজট্রোল নিয়ন্ত্রণগুলি এই এনকোডার টাইপ বহন করে।

সামঞ্জস্যপূর্ণ সার্ভো এম্প্লিফায়ার:OSE104 এর জন্য এনকোডার সামঞ্জস্যের টেবিলে তালিকাভুক্ত করা হয়েছেMDS-A-SVJ, MDS-B-SVJ2, MDS-B-V এবং MDS-C1-Vসিরিজ সার্ভো এম্প্লিফায়ার মডিউল। এটি এমডিএস-বি ভিএক্স 4 সিরিজেও সমর্থিত। ড্রাইভ ফার্মওয়্যারটি এনকোডারটিকে তার ডিভাইস আইডি দ্বারা সনাক্ত করে, যা এম্প্লিফায়ারটি প্রারম্ভিকীকরণ ক্রমের সময় পড়ে।

পুরোনো ওএইচই/ওএইচএ পলস এনকোডার এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয়ঃমটর-এন্ড সিরিয়াল এনকোডারগুলি (ওএসএ / ওএসই টাইপ) পুরানো ওএইচই / ওএইচএ ইনক্রিমেন্টাল ইমপলস এনকোডার ইন্টারফেসের সাথে বিনিময়যোগ্য নয়। যদি মেশিনটি মূলত ওএইচই টাইপের সমান্তরাল এনকোডার ব্যবহার করে,অ্যাম্প্লিফায়ার সিরিয়াল এনকোডার সমর্থন যাচাই ছাড়া OSE104 সরাসরি প্রতিস্থাপন হিসাবে ব্যবহার করা যাবে না.

OSE104 বৈকল্পিক নামকরণ

OSE104 বেস পার্ট নম্বরটি স্ট্যান্ডার্ড মাউন্ট কনফিগারেশনকে কভার করে। বৈকল্পিক উপসর্গগুলি বিকল্প মাউন্ট ব্যবস্থা বা পরিবেশগত বিকল্পগুলি নির্দেশ করেঃ

এস / এস 1 / এস 2 ভেরিয়েন্টগুলি বেস ওএসই 104 এর মতো একই পিসিবি, ফার্মওয়্যার এবং এনকোডার আইডি ভাগ করে নেয়। তারা এমডিএস এম্প্লিফায়ারের সাথে একইভাবে যোগাযোগ করে এবং একই 100,000 পিপিআর রেজোলিউশন সরবরাহ করে।পার্থক্য এনকোডার শরীরের উপর যান্ত্রিক ¢ মাউন্টিং গর্ত নিদর্শন. একটি নির্দিষ্ট বৈকল্পিক অর্ডার করার আগে মটরের এনকোডার পকেটের সাথে ফিজিক্যাল মাউন্ট কনফিগারেশন মেলে তা নিশ্চিত করুন।

সাধারণ ব্যর্থতা মোড কেন OSE104 ব্যর্থ হয়

The repair records from qualified encoder service facilities reveal a consistent pattern of failure modes for the OSE104 that explains what goes wrong and why the encoder behaves as it does when failing:

দূষিত অপটিক্যাল ডিস্ক।OSE104 একটি 20-বিট অপটিক্যাল কোডিং ডিস্ক ব্যবহার করে যা অবস্থান সংকেত উত্পাদন করার জন্য আলো অতিক্রম করে। একটি মেশিন টুল পরিবেশে সময়ের সাথে সাথে, সূক্ষ্ম দূষণ,ধাতব ধূলিকণা ডিস্ক পৃষ্ঠের উপর একটি পাতলা, এমনকি লেপ হিসাবে জমা হতে পারে যা খালি চোখে দৃশ্যমান নয় তবে সিগন্যালের গুণমান হ্রাস করার জন্য যথেষ্ট পরিমাণে অপটিকাল রাশির ছড়িয়ে দেয়।এটি মাঝে মাঝে অবস্থান ত্রুটি সৃষ্টি করে, অক্ষের উপর সার্ভো কম্পন, এবং অবশেষে অপটিক্যাল এনকোডার দূষণের বৈশিষ্ট্যযুক্ত ওভারলোড বা ডিটেক্টর অ্যালার্ম শর্ত। দূষণ ধীরে ধীরে বৃদ্ধি পায়,যে কারণে একটি প্রভাবিত অক্ষ সিগন্যাল মানের এলার্ম উত্পাদন করতে যথেষ্ট অবনতি আগে মাসের জন্য স্বাভাবিকভাবে কাজ করতে পারে.

ক্যাপাসিটর ব্যর্থ হয়েছে।এনকোডার এর ইলেকট্রনিক সার্কিটের অভ্যন্তরীণ ক্যাপাসিটর একটি পুনরাবৃত্তিমূলক ব্যর্থতা আইটেম ¢ খারাপ ক্যাপাসিটর একাধিক পরিষেবা সুবিধা জুড়ে OSE104 জন্য মেরামতের রেকর্ডে ধারাবাহিকভাবে প্রদর্শিত হয়।ক্যাপাসিটর ব্যর্থতা সাধারণত এনকোডার এবং এম্প্লিফায়ার মধ্যে বিরতিপূর্ণ যোগাযোগ ত্রুটি উত্পাদন করে, অথবা এনকোডার রেসপন্সের সম্পূর্ণ ক্ষতি।

লেয়ার পরা।এনকোডার এর অভ্যন্তরীণ ভারবহন শ্যাফ্ট কাপলিং প্রক্রিয়া সমর্থন করে। ভারবহন অবনতি অপটিক্যাল ডিস্ক ঘূর্ণন মধ্যে যান্ত্রিক runout প্রবর্তন,যা পরিবর্তে অবস্থান সংকেতে পর্যায়ক্রমিক ত্রুটি সৃষ্টি করে. OSE104 এর ব্যর্থ লেয়ারগুলি যথার্থ অঞ্চল এবং অন্যান্য মেরামতের সুবিধা থেকে সার্ভিস রেকর্ডগুলিতে পুনরাবৃত্তিমূলক সার্ভিস ব্যর্থতা মোড হিসাবে চিহ্নিত করা হয়।

OSE104 বনাম OSA104 ইনক্রিমেন্টাল এবং পরম মধ্যে নির্বাচন

একটি OSE104 প্রতিস্থাপন করার সময় প্রায়শই একটি প্রশ্ন উত্থাপিত হয় যে একই 100,000 পিপিআর রেজোলিউশনের সাথে নিখুঁত এনকোডার ভেরিয়েন্টটি OSA104 এ আপগ্রেড করা উচিত কিনা।দুটি এনকোডার একই সার্কিট বোর্ড হার্ডওয়্যার ব্যবহার এবং একই সিরিয়াল প্রোটোকল মাধ্যমে যোগাযোগপার্থক্যটি হল যে ওএসএ 104 একটি সত্যিকারের মাল্টি-টার্ন পরম অবস্থান নিবন্ধন বজায় রাখে যা ইনক্রিমেন্টাল ওএসই 104 এর মতো অবস্থান ধরে রাখার জন্য ব্যাটারি ব্যাকআপের প্রয়োজন হয় না।

বাস্তবে, MELDAS বা Mazatrol কন্ট্রোল চালিত মেশিনে, OSE104 থেকে OSA104 এ আপগ্রেড করা যান্ত্রিক ও বৈদ্যুতিকভাবে কার্যকর। একই শারীরিক ফর্ম ফ্যাক্টর, একই সিরিয়াল ইন্টারফেসএকই এম্প্লিফায়ার সামঞ্জস্য. সিএনসি স্টার্টআপের সময় ডিভাইস আইডি এর মাধ্যমে এনকোডার টাইপ চিনতে পারে।অপারেশনাল বেনিফিট উল্লেখযোগ্য: OSA104 এর সাথে, প্রতিটি পাওয়ার-আপ এ রেফারেন্স-রিটার্ন চক্রটি বাদ দেওয়া হয়। অক্ষ সমন্বয়টি পাওয়ার-আউট করার মাধ্যমে বজায় থাকে, মেশিনটি শুরু করার সময় হ্রাস করে এবং অ্যালার্ম পুনরুদ্ধারকে সহজ করে তোলে।

আপগ্রেড উপযুক্ত কিনা তা নির্দিষ্ট মেশিন, সিএনসি সংস্করণ, এবং পরামিতি কনফিগারেশন উপর নির্ভর করে।OSA104 লাগানোর পরে একটি পরামিতি সমন্বয় প্রয়োজন. সুইচ করার আগে CNC এর এনকোডার প্যারামিটার সেটিংস সমর্থন OSA- টাইপ পরম এনকোডার অপারেশন নিশ্চিত করুন.

সাধারণ অ্যাপ্লিকেশন

Mazak সিএনসি উল্লম্ব মেশিনিং সেন্টার এবং টার্নিং সেন্টার।ওএসই১০৪ হল মেলদাস ৫২০, মজাত্রোল টি-প্লাস, মজাত্রোল এম-প্লাস এবং সমতুল্য মেলদাস নিয়ন্ত্রণ প্রজন্ম দ্বারা নিয়ন্ত্রিত মজাক মেশিন টুলগুলির বিস্তৃত পরিসরে একটি স্ট্যান্ডার্ড এনকোডার প্রকার।ফিড অক্ষ মোটর (এক্স), Y, Z) এই মেশিনে সাধারণত OSE104 এনকোডার বহন করে যা দূষণ বা উপাদান ব্যর্থতা তাদের পরিষেবা জীবন শেষ হলে প্রতিস্থাপনের প্রয়োজন।

Mitsubishi HA-N এবং HA-LF সার্ভো মোটরযুক্ত মেশিন।সিএনসি মেশিনিং সেন্টার, টার্নিং সেন্টার এবং অন্যান্য মেশিন টুলস মিটসুবিশি HA-N বা HA-LF সিরিজের সার্ভো মোটর দিয়ে সজ্জিত যা MDS-A বা MDS-B সিরিজের ড্রাইভ সিস্টেমে কাজ করে,যেখানে OSE104 হল মটর-এন্ড এনকোডার স্ট্যান্ডার্ড স্পেসিফিকেশন.

এইচসি সিরিজের মোটর এমডিএস-বি/এমডিএস-সি১ ড্রাইভ সিস্টেম।Mitsubishi HC সিরিজের মোটর এবং MDS-B-V বা MDS-C1-V সার্ভো এম্প্লিফায়ার দিয়ে সজ্জিত মেশিনে ফিড এবং পজিশনিং অক্ষের অ্যাপ্লিকেশনযেখানে OSE104 এনকোডার সামঞ্জস্যতা এম্প্লিফায়ারের সমর্থিত এনকোডার তালিকায় নিশ্চিত করা হয়েছে.

মোটর পুনর্নির্মাণের সময় এনকোডার প্রতিস্থাপন।সম্পূর্ণ মোটর মেরামতের অংশ হিসাবে মিটসুবিশি মোটরগুলির অভ্যন্তরীণ এনকোডার প্রতিস্থাপনকারী সার্ভো মোটর মেরামতের সুবিধাএবং এনকোডার প্রতিস্থাপন সেবা.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: OSE104 এবং OSA104 এর মধ্যে পার্থক্য কী?

উভয়ই 100,000 পিপিআর এ কাজ করে এবং এমডিএস সিরিজের এম্প্লিফায়ারগুলির সাথে একই 4-ওয়্যার সিরিয়াল ইন্টারফেস ব্যবহার করে। মৌলিক পার্থক্যটি অবস্থান ধরে রাখাঃOSA104 নিখুঁত√ এটি একইভাবে ব্যাটারি ব্যাকআপ প্রয়োজন ছাড়াই শক্তি বন্ধ মাধ্যমে একাধিক ঘুর অবস্থান বজায় রাখে, এবং একটি হোমিং চক্র ছাড়া শক্তি আপ উপর অবিলম্বে অক্ষ সমন্বয় জানা হয়।OSE104 ধারাবাহিকমেশিনের কোঅর্ডিনেট নির্ধারণের জন্য প্রতিটি সিএনসি পাওয়ার-আপ-এ একটি রেফারেন্স-রিটার্ন (হোমিং) ট্র্যাভার্স প্রয়োজন।উভয় একই মোটর শরীরের ফিট এবং একই এমডিএস পরিবর্ধক সিরিজ দ্বারা সমর্থিত হয়. OSA104 সামান্য উচ্চতর মূল্যের খরচে হোমিংয়ের প্রয়োজনীয়তা দূর করে।

প্রশ্ন 2: OSE104 এনকোডার সহ একটি অক্ষ কেন কম্পন এবং ওভারলোড অ্যালার্ম দেখায়?

এর সবচেয়ে সাধারণ কারণ হল:অপটিক্যাল কোডিং ডিস্কের দূষণ- একটি পাতলা, সমতল ছায়াছবি যা ডিস্কের পৃষ্ঠে শীতল তরল কুয়াশা বা তেলীয় বাষ্প জমা দেয় যা সময়ের সাথে সাথে অপটিক্যাল রেম ছড়িয়ে দেয় এবং সংকেতের গুণমানকে হ্রাস করে।সার্ভো এম্প্লিফায়ার একটি দূষিত ফিডব্যাক সংকেত উপর নির্ভরযোগ্যভাবে অবস্থান লুপ বন্ধ করতে পারবেন না, যা অক্ষের কম্পন সৃষ্টি করে, ত্রুটিগুলি অনুসরণ করে এবং শেষ পর্যন্ত ওভারলোড বা ডিটেক্টর এলার্ম। মাইক্রোফাইবার কাপড়ের উপর আইসোপ্রোপিল অ্যালকোহল দিয়ে ডিস্ক পরিষ্কার করা কখনও কখনও এনকোডারটি পুনরুদ্ধার করে;যদি দূষণ ডিস্কে খোদাই করে থাকে অথবা অভ্যন্তরীণ ক্যাপাসিটার বা বিয়ারিংও ব্যর্থ হয়, প্রতিস্থাপন বা পেশাগত পুনর্নির্মাণ প্রয়োজন।

প্রশ্ন 3: OSE104 কি MDS-C1 সিরিজের এম্প্লিফায়ারগুলির সাথে কাজ করবে, অথবা শুধুমাত্র পুরানো MDS-A এবং MDS-B এর সাথে?

হ্যাঁ ∙ OSE104 সমর্থিত মোটর-এন্ড এনকোডার হিসেবে MDS-C1-V সিরিজের এনকোডার সামঞ্জস্যের টেবিলে তালিকাভুক্ত। এটি MDS-A-SVJ, MDS-B-SVJ2 এর জন্য সামঞ্জস্যের তালিকায়ও উপস্থিত রয়েছে,এবং এমডিএস-বি-ভি সিরিজসিরিয়াল প্রোটোকল এবং এনকোডার ডিভাইস আইডি এমডিএস প্রজন্ম জুড়ে সামঞ্জস্যপূর্ণ, যা OSE104 কে সংশোধন ছাড়াই পুরানো এবং নতুন মিটসুবিশি এমডিএস ড্রাইভ উভয় সিস্টেমের সাথে কাজ করার অনুমতি দেয়।

প্রশ্ন 4: OSE104, OSE104S, OSE104S1 এবং OSE104S2 এর মধ্যে পার্থক্য কী?

S, S1 এবং S2 উপসর্গগুলি বিভিন্ন নির্দেশ করেযান্ত্রিক মাউন্ট কনফিগারেশন∙ বিশেষ করে এনকোডার বডিতে মাউন্টিং হোল প্যাটার্নের বৈচিত্র্য। চারটি বৈকল্পিক একই অভ্যন্তরীণ সার্কিট বোর্ড, একই 20-বিট অপটিক্যাল ডিস্ক, একই সিরিয়াল প্রোটোকল ব্যবহার করে,এবং একই 100 প্রদান,000 পিপিআর ড্রাইভ সিস্টেমে রিপোর্ট রিজোলিউশন। তারা কার্যকরীভাবে অপারেশনে অভিন্ন।ভেরিয়েন্ট নির্বাচন করুন যার মাউন্ট জ্যামিতি সার্ভিসিং করা হয় মোটর শারীরিক এনকোডার পকেট মেলে.

প্রশ্ন 5: OSE104 এনকোডারটি পুরোপুরি প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?

হ্যাঁ OSE104 একটি সুপ্রতিষ্ঠিত মেরামতযোগ্য এনকোডার। যোগ্যতাসম্পন্ন সার্ভিস সুবিধা অভ্যন্তরীণ ক্যাপাসিটার (সবচেয়ে সাধারণ উপাদান ব্যর্থতা), বিয়ারিং এবং সম্পূর্ণ অপটিক্যাল ডিস্ক সমাবেশ প্রতিস্থাপন.দূষণ প্রায়ই সম্পূর্ণ উপাদান প্রতিস্থাপন ছাড়া পরিষ্কারের মাধ্যমে মোকাবেলা করা যেতে পারে।সম্পূর্ণ প্রতিস্থাপনের তুলনায় পেশাদার মেরামতের সুবিধা হ'ল ব্যয় বিশেষত যখন নতুন OSE104 স্টক ব্যয়বহুল হতে পারে এবং লিড টাইমগুলি পরিবর্তনশীল হতে পারেএই এনকোডার টাইপ সহ একাধিক মেশিন পরিচালনা করার জন্য ব্যবহারিক পদ্ধতি হল শেল্ফটিতে একটি পরীক্ষিত এক্সচেঞ্জ ইউনিট বজায় রাখা যাতে একটি ব্যর্থতা ঘটলে উৎপাদন অবিলম্বে পুনরায় শুরু করা যায়,তারপর দীর্ঘমেয়াদী পুনর্নির্মাণ কৌশল হিসেবে ব্যর্থ ইউনিট পুনর্নির্মাণের জন্য পাঠান।
