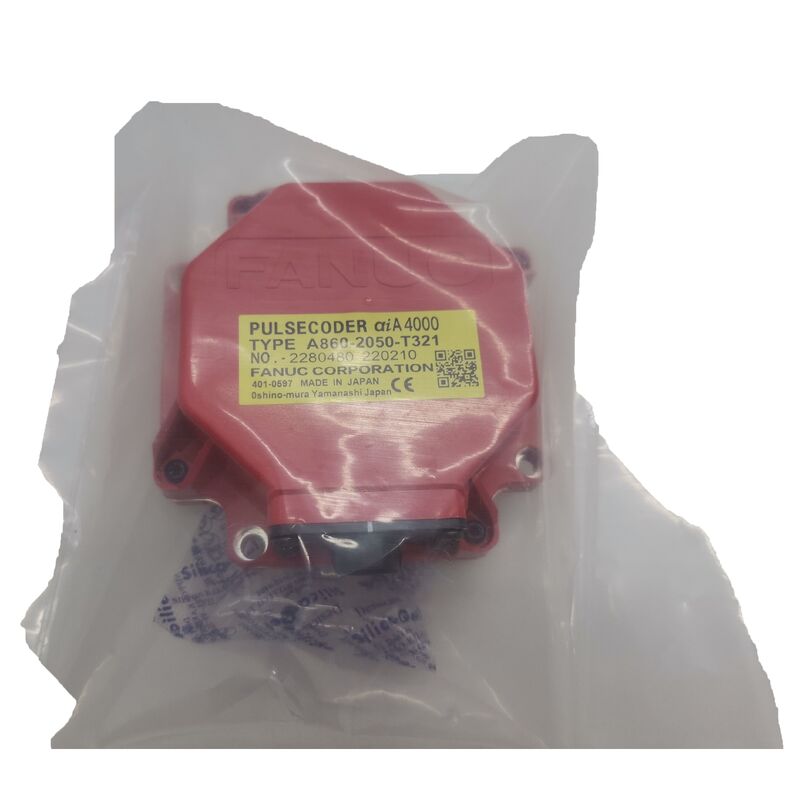

FANUC A860-2050-T321 ইমপলস কোডার

একটি সিএনসি মেশিনের প্রতিটি পজিশনিং কমান্ড নিয়ন্ত্রণের সাথে শুরু হয় যেখানে মোটর শ্যাফ্টটি সঠিকভাবে জানা যায়।FANUC A860-2050-T321FANUC-এর আলফা আই সিরিজের সার্ভো মোটরগুলিতে এই তথ্য সরবরাহের জন্য নিখুঁত ইমপলস কোডার দায়ী উচ্চ রেজোলিউশনের, আইপি ৬৭ রেটিংযুক্ত পরম এনকোডারমধ্যম থেকে বড় ফ্রেম আলফা আই মোটর পরিবারের জন্য নির্মিত যা দুই দশক ধরে যথার্থ মেশিনিং সেন্টার, টার্নিং সেন্টার এবং শিল্প রোবটকে চালিত করেছে।

পরম প্রতিক্রিয়া ∙ কোন হোমিং প্রয়োজন নেই

"সম্পূর্ণ" নামকরণ হল এই এনকোডারকে ইনক্রিমেন্টাল বিকল্প থেকে আলাদা করে এবং এটি উৎপাদন পরিবেশে গুরুত্বপূর্ণ।মোটর শ্যাফ্টের প্রতিটি কৌণিক অবস্থান A860-2050-T321 থেকে একটি অনন্য কোড আউটপুট মানচিত্রযখন মেশিন বন্ধ হওয়ার পর বিদ্যুৎ পুনরুদ্ধার করা হয় ∙ পরিকল্পিত বা অন্যথায় ∙ FANUC সার্ভো এম্প্লিফায়ার এনকোডারটি পড়ে এবং তাত্ক্ষণিকভাবে অক্ষের অবস্থান জানে।

কোন অক্ষ গতি নেই, কোন রেফারেন্স রিটার্ন চক্র নেই, কোন অপেক্ষা নেই।

অটোমেটেড সেল এবং মাল্টি-অক্ষ মেশিনিং সেন্টারের জন্য যেখানে হোমিং সিকোয়েন্স প্রতিটি পুনরায় আরম্ভে মিনিট যোগ করতে পারে, যা সরাসরি উত্পাদনশীল আপটাইমে অনুবাদ করে।অপ্রত্যাশিত বিদ্যুৎ বিচ্ছিন্নতার পরেও এটি গুরুত্বপূর্ণ: মেশিন জানে যে এটি কোথায় থামল, যা একটি ইনক্রিমেন্টাল ফিডব্যাক সিস্টেমের তুলনায় বিরতিপ্রাপ্ত অপারেশনগুলির নিয়ন্ত্রিত পুনরায় শুরু করা সহজ করে তোলে।

টেকনিক্যাল স্পেসিফিকেশন

aiA4000 নামকরণ বোঝা

aiA4000 এনকোডার জেনারেশন এবং ফিডব্যাক প্রোটোকল উভয়ই চিহ্নিত করে। "ai" উপসর্গটি নিশ্চিত করে যে এটিআলফা আই সিরিজFANUC-এর দ্বিতীয় প্রজন্মের এসি সার্ভো মোটর প্ল্যাটফর্ম, যা মূল আলফা সিরিজের উত্তরাধিকারী এবং উন্নত রেজোলিউশন, FSSB (FANUC সিরিয়াল সার্ভো বাস) যোগাযোগ চালু করেছে,এবং পরিসীমা জুড়ে পরিবেশগত সিলিং উন্নত.

দ্যA4000FANUC-এর aiA রেজোলিউশন ফ্যামিলির মধ্যে এনকোডারের অবস্থানকে নির্দেশ করে।এই 20-বিট পরম এনকোডার সার্ভো এম্প্লিফায়ার প্রতিটি শ্যাফ্ট কোণে অবস্থান তথ্য একটি ঘন স্ট্রিম সঙ্গে প্রদান করে, আধুনিক উচ্চ গতির কনট্যুরিং এবং যথার্থ পজিশনিংয়ের চাহিদাযুক্ত টাইট কন্ট্রোল লুপগুলি সক্ষম করে।

আইপি৬৭ সুরক্ষা মেশিন টুল পরিবেশের জন্য নির্মিত

সিলড আইপি৬৭ হাউজিং কোন অপশনাল এক্সট্রা নয় এটা একটি এনকোডারের জন্য একটি বেসলাইন প্রয়োজনীয়তা যা একটি উৎপাদন মেশিন টুলের সার্ভো মোটরের ভিতরে থাকে।আইপি৬৭ মানে সম্পূর্ণ ধূলিকণাপূর্ণ এবং এক মিটার গভীরতা পর্যন্ত পানিতে ডুবে যাওয়ার প্রতিরোধ ক্ষমতাবাস্তবিক যন্ত্রপাতি পরিপ্রেক্ষিতে, এর মধ্যে রয়েছেঃ

• উচ্চ চাপের ট্রান্স-স্পিন্ডল এবং ফ্লাড কুলিং সিস্টেম থেকে শীতল স্প্রে
• কাটিয়া তরল কুয়াশা যে দীর্ঘ কাটিয়া সময় মেশিন অভ্যন্তর অনুপ্রবেশ
• কাজের মধ্যে বা শিফটের শেষে ধুয়ে ফেলা পরিষ্কার
• জলবায়ু নিয়ন্ত্রিত দোকানে তাপমাত্রা চক্র থেকে কনডেনসেশন

পর্যাপ্ত সিলিং ছাড়া, অপটিক্যাল এনকোডার উপাদানগুলি এই পরিস্থিতিতে সময়ের সাথে সাথে অবনমিত হয় ⇒ অন্তর্বর্তীকালীন অবস্থান ত্রুটি, FANUC সার্ভো অ্যালার্ম এবং শেষ পর্যন্ত এনকোডার ব্যর্থতার দিকে পরিচালিত করে।আইপি 67 নির্মাণ পরিষেবা জীবন প্রসারিত যেখানে কম রেটেড এনকোডার অকাল ব্যর্থ হবে.

সামঞ্জস্যপূর্ণ আলফা আই মোটর রেঞ্জ

A860-2050-T321 হল কারখানার ইনস্টল করা এনকোডারFANUC আলফা আই-বি সিরিজসার্ভো মোটর ∙ আলফা আই পরিবারের মাঝারি এবং বড় ফ্রেম মডেল। ফ্যানুকের মোটর ডকুমেন্টেশন এবং বিশেষজ্ঞ এনকোডার সরবরাহকারীদের মতে,এটি কম্প্যাক্ট αiS4/3000-B থেকে উচ্চ টর্ক αi50 ভেরিয়েন্ট পর্যন্ত মোটর আকারের বিস্তৃত পরিসীমা জুড়েএর মধ্যে রয়েছেঃ

αiS4, αi8, αi12, αi22, αi30, αi40, αi50 ️ সবগুলোই-বি সিরিজকনফিগারেশন

মোটর পার্ট নম্বরে -বি নামকরণটি ইঙ্গিত দেয় যে এই মোটরগুলি আইআইএ 4000 আইপি 67 রেটেড এনকোডার ব্যবহার করে বরং পূর্ববর্তী নন-আইপি 67 এনকোডার ভেরিয়েন্টগুলি নয়।সর্বদা আপনার নির্দিষ্ট মোটর মডেলের জন্য সঠিক পালস কোডার নিশ্চিত করার জন্য অর্ডার করার আগে মোটর উপসর্গ যাচাই.

এই এনকোডার আজ কোথায় কাজ করছে

A860-2050-T321 ইমপলস কোডার সহ FANUC আলফা আই সার্ভো মোটরগুলি 2000 এর দশকের মাঝামাঝি থেকে বর্তমান পর্যন্ত CNC সরঞ্জামগুলির একটি বিস্তৃত পরিসরে ইনস্টল করা হয়েছেঃ

সিএনসি মেশিনিং সেন্টার✅ প্রধান নির্মাতাদের মধ্যে Mazak, Makino, Okuma, DMG Mori, এবং Doosan থেকে FANUC 16i, 18i, 30i ব্যবহার করে অনুভূমিক এবং উল্লম্ব যন্ত্রপাতি কেন্দ্রগুলিতে X, Y, Z, এবং B / C অক্ষের প্রধান ড্রাইভ,এবং ৩১আই নিয়ন্ত্রণ

সিএনসি টার্নিং এবং মিল-টার্নিং সেন্টার√ মাল্টি-অক্ষ টার্ন এবং মিল-ট্রিন প্ল্যাটফর্মের অক্ষ সার্ভো ড্রাইভ এবং সাব-স্পিন্ডল সিস্টেম

FANUC শিল্প রোবটM এবং R সিরিজের রোবটগুলির যৌথ ড্রাইভ অক্ষ যেখানে উচ্চ-প্যাড লোডের কব্জি এবং কনুই জয়েন্টগুলিতে বৃহত্তর আলফা আই মোটর ফ্রেমগুলি ব্যবহৃত হয়

উত্পাদন লাইনসার্ভো-ড্রাইভড ট্রান্সফার সিস্টেম, প্যালেট চেঞ্জার এবং অটোমেশন সেল যেখানে FANUC আলফা আই মোটরগুলি চালিত অক্ষ ড্রাইভ সরবরাহ করে

মেরামতযোগ্যতা সম্পর্কে একটি নোট

এটি সরাসরি মোকাবেলা করার যোগ্য কারণ এনকোডার মেরামতের বাজার উল্লেখযোগ্য বিভ্রান্তি সৃষ্টি করে।এবং অভ্যন্তরীণ অপটিক্যাল ডিস্ক এবং সংযোজক প্রচলিত অর্থে ক্ষেত্র-সেবাযোগ্য নয়যদিও কিছু সরবরাহকারী মেরামতের ক্ষমতা দাবি করে,FANUC সিএনসি টেস্ট রিগগুলির সাথে বিশেষজ্ঞ এনকোডার পরিষেবাগুলি ধারাবাহিকভাবে নোট করে যে এই ইউনিটগুলির প্রকৃত মেরামত বিরল.

এনকোডার ত্রুটি মোকাবেলা করার জন্য রক্ষণাবেক্ষণ দলগুলির জন্য ব্যবহারিক বিকল্পগুলি একটি যাচাইকৃত কার্যকরী ইউনিট (নতুন বা পরীক্ষিত ব্যবহৃত) দ্বারা প্রতিস্থাপন করা হয়,অথবা একটি বিশেষায়িত FANUC মোটর মেরামতের সুবিধা গ্রহণ করা যা প্রতিস্থাপনের প্রতিশ্রুতি দেওয়ার আগে ব্যর্থতা নিশ্চিত করার জন্য বাস্তবসম্মত সার্ভো ড্রাইভের অবস্থার অধীনে এনকোডারটি পরীক্ষা করতে পারে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন FANUC সার্ভো মোটর A860-2050-T321 ইমপলস কোডার ব্যবহার করে?

এই এনকোডারটিFANUC আলফা আই-বি সিরিজএসি সার্ভো মোটর, αiS4/3000-B থেকে αi8, αi12, αi22, αi30, αi40 এবং αi50-B ভেরিয়েন্ট পর্যন্ত মডেলগুলিকে কভার করে।মটর পার্ট নম্বরের শেষে একটি -B উপসর্গ রয়েছে কিনা তা পরীক্ষা করে দেখুন। এই নামকরণটি বিশেষভাবে IP67 aiA4000 এনকোডার ভেরিয়েন্টকে নির্দেশ করে।.

প্রশ্ন ২ঃ A860-2050-T321 এর রেজোলিউশন কত?

A860-2050-T321 একটি২০-বিট পরম অবস্থানআর্কিটেকচার, FANUC এর উচ্চ-গতির সিরিয়াল যোগাযোগ লিঙ্কের মাধ্যমে FANUC সার্ভো এম্প্লিফায়ারে উচ্চ-রেজোলিউশনের শ্যাফ্ট কোণ ডেটা সরবরাহ করে।এই রেজোলিউশনটি আধুনিক সিএনসি মেশিনিং এবং রোবোটিক্স অ্যাপ্লিকেশনগুলির দ্বারা প্রয়োজনীয় সংকীর্ণ অবস্থান এবং কনট্যুরিং সহনশীলতা সমর্থন করে.

প্রশ্ন 3: কোন FANUC CNC কন্ট্রোল এই এনকোডার সঙ্গে সামঞ্জস্যপূর্ণ?

A860-2050-T321 FANUC সার্ভো এম্প্লিফায়ার (αi সিরিজ SVM মডিউল) এর সাথে কাজ করে0i, 16i/18i/21i, এবং 30i/31i/32i২০০০-এর দশকের মাঝামাঝি থেকে এখন পর্যন্ত নির্মিত মেশিন টুলস এবং রোবটগুলির মধ্যে FANUC প্ল্যাটফর্মগুলিকে প্রভাবিত করে।

প্রশ্ন ৪ঃ সার্ভো মোটর এনকোডারের জন্য আইপি৬৭ সুরক্ষা কেন গুরুত্বপূর্ণ?

সিএনসি মেশিন টুলের সার্ভো মোটর এনকোডারগুলি ক্রমাগত শীতল তরল স্প্রে, কাটিয়া তরল কুয়াশা এবং ধোয়ার চক্রের সংস্পর্শে থাকে।আর্দ্রতা এবং দূষণ সময়ের সাথে সাথে অপটিক্যাল সেন্সিং উপাদানগুলিকে হ্রাস করে, যার ফলে অবস্থান ভুল এবং শেষ পর্যন্ত এনকোডার ব্যর্থতা।আইপি 67 ️ সম্পূর্ণ ধুলো বহির্ভূত এবং 1 মিটার পর্যন্ত জল নিমজ্জন ️ এনকোডার তার সেবা জীবন জুড়ে উৎপাদন যন্ত্রপাতি পরিবেশে নির্ভরযোগ্য অপারেশন বজায় রাখে.

প্রশ্নঃ A860-2050-T321 যদি ব্যর্থ হয় তবে এটি মেরামত করা যেতে পারে?

প্রকৃত মেরামত খুব কমই ব্যবহারিক। FANUC aiA4000 একটি সিলযুক্ত ইউনিট হিসাবে উত্পাদন করে এবং অভ্যন্তরীণ অপটিক্যাল সমাবেশটি ক্ষেত্রের বিচ্ছিন্নতার জন্য ডিজাইন করা হয়নি।বিশেষজ্ঞ FANUC এনকোডার পরিষেবাগুলি ডেডিকেটেড টেস্ট রিগ ব্যবহার করে ত্রুটি নির্ণয় করতে পারে, কিন্তু বেশিরভাগ ব্যর্থতার ক্ষেত্রে সঠিক পথটি একটি যাচাইকৃত কার্যকরী ইউনিটের সাথে প্রতিস্থাপন।ত্রুটিটি ক্যাবল বা এম্প্লিফায়ারের পরিবর্তে এনকোডারে রয়েছে তা নিশ্চিত করুন ‡ একটি পরিচিত-ভাল মোটরের পরীক্ষা চূড়ান্ত নির্ণয়ের পদক্ষেপ.
