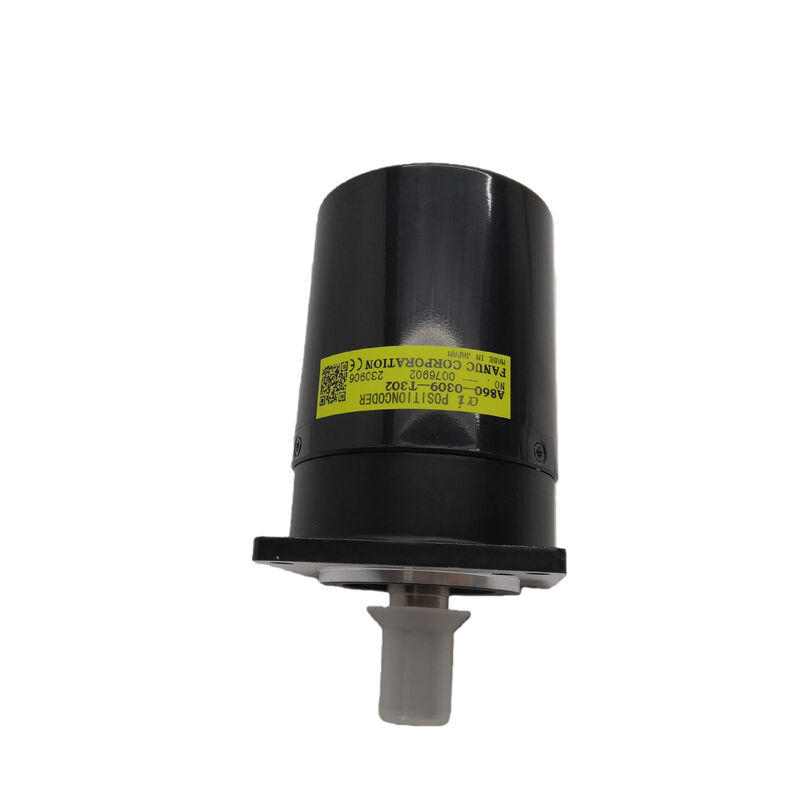

ফ্যানুক এ৮৬০-০৩০৯-টি৩০২। আলফা স্পিন্ডল পজিশন কোডার ০,০২৪ পিপিআর, ১০,০০০ আরপিএম, ৬৮ মিমি ফ্ল্যাঞ্জ, ১৭ পিন, প্রতিস্থাপন A86L-0027-0001 সিরিজ

সংক্ষিপ্ত বিবরণ

দ্যFanuc A860-0309-T302is an external spindle position coder — a dedicated rotary encoder that mounts directly to the spindle motor or spindle head to provide the CNC with real-time spindle rotation data for functions that the standard MZi magnetic sensor alone cannot support.

যেখানে স্পিন্ডল মোটরের এমজিআই সেন্সর গতি নিয়ন্ত্রণ ফিডব্যাক সরবরাহ করে, A860-0309-T302 উচ্চ-রেজোলিউশনের কৌণিক অবস্থান ডেটা যুক্ত করেঃ প্রতি ঘূর্ণন প্রতি 1,024 পালস, 10 পর্যন্ত গতিতে অ্যাক্সেসযোগ্য,000 rpm.

গতির পরিসীমা এবং রেজোলিউশনের এই সংমিশ্রণটি আধুনিক সিএনসি মেশিনিং সেন্টারগুলির দাবিদার অবস্থান-সিঙ্ক্রোনাইজড স্পিন্ডল ফাংশনগুলিকে সমর্থন করে।

এনকোডারটি Fanuc এর পার্ট নম্বরে সরবরাহ করা একটি Kuroda-নির্মিত ইউনিট যা Fanuc এর বাহ্যিক স্পিন্ডল এনকোডার বৈকল্পিকগুলির জন্য একটি মানক অনুশীলন।

68 মিমি বর্গক্ষেত্র ফ্ল্যাঞ্জ এবং 50 মিমি কেন্দ্রীয় খাঁজ একটি নির্দিষ্ট মাউন্ট ফুটপ্রিন্ট নির্ধারণ করে,এবং অপসারণযোগ্য ফ্ল্যাঞ্জ ডিজাইন মানে এনকোডার বডিকে একটি বিচ্ছিন্ন ফ্ল্যাঞ্জ এবং বডি সংমিশ্রণের পরিবর্তে একটি অবিচ্ছেদ্য সমাবেশ হিসাবে মাউন্ট করা হয়.

17-পিন ইন্টিগ্রেটেড সংযোগকারী ডেডিকেটেড স্পিন্ডল এনকোডার ক্যাবলের মাধ্যমে স্পিন্ডল ড্রাইভ এম্প্লিফায়ারে সমস্ত সংকেত এবং পাওয়ার সংযোগ বহন করে।

A860-0309-T302 এর স্পেসিফিকেশনের অন্যতম গুরুত্বপূর্ণ দিক হ'ল এর পিছনে সামঞ্জস্যতাঃ এটি পূর্ববর্তী ফ্যানুক স্পিন্ডল কোডারগুলির পুরো A86L-0027-0001 সিরিজকে প্রতিস্থাপন করে। This means machines that originally carried any A86L-0027-0001 variant can be directly upgraded to the A860-0309-T302 with the appropriate cable — a useful point for facilities managing older machine fleets where original spindle coder variants are difficult to source.

মূল বৈশিষ্ট্যাবলী

কেন স্পিন্ডল অবস্থান গুরুত্বপূর্ণ ️ এই এনকোডার সক্ষম ফাংশন

স্পিন্ডল গতি শুধুমাত্র স্পিন্ডল নিয়ন্ত্রণের একটি মাত্রা। অবস্থান চারটি স্বতন্ত্র সিএনসি ফাংশনগুলির জন্য গুরুত্বপূর্ণ যা A860-0309-T302 সরাসরি সক্ষম করেঃ

স্টিক ট্যাপিংএকটি শক্ত ট্যাপিং চক্র,স্পিন্ডল এবং Z- অক্ষ ফিড একটি গাণিতিকভাবে স্থির অনুপাত মধ্যে সরানো স্পিন্ডল এক ঘূর্ণন ঠিক এক থ্রেড পিচ দ্বারা Z- অক্ষ অগ্রসর.

একটি স্পিন্ডল পজিশন এনকোডার রিয়েল-টাইম কৌণিক ফিডব্যাক সরবরাহ করে যা স্পিন্ডল ত্বরণ, ধ্রুবক গতি এবং হ্রাসের পর্যায়ে এই সিঙ্ক্রোনাইজেশনটি টাইট রাখে।উচ্চ-রেজোলিউশনের অবস্থান কোডার ছাড়া, শক্ত ট্যাপিং অ-পিচ থ্রেড বা ট্যাপ ব্রেক উত্পাদন করে।

A860-0309-T302 এর 1,024 PPR প্রতিটি ঘূর্ণনকে 4,096 বর্গক্ষেত্রের প্রান্তে বিভক্ত করে,CNC-কে একটি পর্যাপ্ত ঘন সিঙ্ক্রোনাইজেশন রেফারেন্স প্রদান করে যা উৎপাদনকালে ব্যবহৃত স্পিন্ডল স্পিডগুলিতে নির্ভরযোগ্যভাবে ট্যাপিং করতে পারে.

স্পিন্ডল ওরিয়েন্টেশনঅটোমেটিক টুল চেঞ্জারের ড্রাইভ হগের সাথে টুলকে সারিবদ্ধ করার জন্য একটি সুনির্দিষ্ট কৌণিক অবস্থানে স্পিন্ডলকে থামানো বা একটি বোরিং বারকে একটি কীওয়েতে সারিবদ্ধ করা।A860-0309-T302 এর Z- পালস (প্রতি ঘূর্ণন প্রতি এক রেফারেন্স পালস) স্পিন্ডল এর কৌণিক রেফারেন্স অবস্থান চিহ্নিত করে.

ড্রাইভটি এই রেফারেন্সটি ব্যবহার করে নির্দেশিত ওরিয়েন্টেশন কোণে স্পিন্ডলকে বারবার বন্ধ করে দেয়।

সি-অক্ষ নিয়ন্ত্রণসিএনসি স্পিন্ডল ইনডেক্সিং সহ টার্নিং সেন্টারগুলিতে, পিপিআর রেজোলিউশন 1.024৪x স্কোয়ার ডিকোডিং সহ, সি-অক্ষ ইন্টারপোলেশন গণনার জন্য প্রতি ঘূর্ণন প্রতি 4,096 গণনা অবস্থান উত্পাদন করে।

Cs কনট্যুর নিয়ন্ত্রণon CNC lathes with high-end spindle drive systems uses the spindle position coder as the feedback element for slow-speed spindle contouring — moving the spindle at controlled feed rates in coordination with the X and Z axes to machine complex profiles.

এই ফাংশনটি খুব কম স্পিন্ডল গতিতে মসৃণ, কম গোলমালযুক্ত অবস্থান প্রতিক্রিয়া দাবি করে, যা A860-0309-T302 এর অপটিক্যাল সেন্সিং সরবরাহ করে।

মাউন্ট এবং যান্ত্রিক ইনস্টলেশন

A860-0309-T302 মেশিন নির্মাতার নকশার উপর নির্ভর করে স্পিন্ডল মোটরের পিছনের শ্যাফ্টে বা মেশিনের স্পিন্ডল হেডে মাউন্ট করা হয়।

50 মিমি খাঁজটি এনকোডারের মধ্য দিয়ে যাওয়া স্পিন্ডল মোটর শ্যাফ্টকে সামঞ্জস্য করে; শ্যাফ্টটি অবস্থান কোডার ডিস্ক চালানোর জন্য এনকোডারের কাপলিং প্রক্রিয়াটি জড়িত করতে হবে।

68 মিমি বর্গাকার ফ্ল্যাঞ্জ মোটর পিছনের হাউজিংয়ের সাথে মাউন্ট ইন্টারফেস সরবরাহ করে।

কপলিং সমন্বয় অত্যন্ত গুরুত্বপূর্ণ।এনকোডার এর ডিস্ক এবং শ্যাফ্ট সংযোজক মোটর শ্যাফ্ট সঙ্গে ঘনত্ব চালানো আবশ্যক ¢ কোন eccentricity এনকোডার এর পালস টাইমিং একটি পর্যায়ক্রমিক বৈচিত্র্য যে CNC গতি ripple হিসাবে reads উত্পাদন, যা পৃষ্ঠের সমাপ্তিতে পর্যায়ক্রমিক মেশিনিং ত্রুটির কারণ হতে পারে।

Fanuc নির্দিষ্ট মোটর এবং এনকোডার মডেলের সংমিশ্রণের জন্য স্পিন্ডল মোটর রক্ষণাবেক্ষণ ম্যানুয়ালের স্পিন্ডল কোডার ইনস্টলেশন পদ্ধতি অনুসরণ করার পরামর্শ দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A860-0309-T302 কি কোনও অতিরিক্ত পরিবর্তন ছাড়াই A86L-0027-0001 সিরিজের সমস্ত বৈকল্পিককে প্রতিস্থাপন করে?

A860-0309-T302 হল A86L-0027-0001 সিরিজের সমস্ত ভেরিয়েন্টের জন্য একীভূত প্রতিস্থাপন। বেশিরভাগ ক্ষেত্রে, এটি বিদ্যমান মাউন্ট হার্ডওয়্যার এবং স্পিন্ডল ড্রাইভ ক্যাবলের সাথে সরাসরি ইনস্টল করা হয়।

কিছু ইনস্টলেশনে,এনকোডার প্রান্তে ক্যাবল সংযোগকারী মূল A86L বৈকল্পিক এবং T302 মধ্যে পৃথক হতে পারে.

যদি সংযোগকারীগুলি সরাসরি মিলে না যায় তবে একটি ক্যাবল অ্যাডাপ্টার বা প্রতিস্থাপন ক্যাবল প্রয়োজন হতে পারে।

প্রশ্ন 2: A860-0309-T302 ব্যর্থ হলে বা ত্রুটি বিকাশের সময় সিএনসি এলার্মটি কী?

স্পিন্ডল এনকোডার ত্রুটিগুলি Fanuc নিয়ন্ত্রণগুলিতে SP- সিরিজের অ্যালার্ম হিসাবে প্রদর্শিত হয়। SP0749 (স্পিন্ডল অবস্থান কোডার সংযোগ বিচ্ছিন্ন), SP0741 (স্পিন্ডল অবস্থান কোডার যোগাযোগ ত্রুটি),এবং SP0750 (স্পিন্ডল অবস্থান কোডার গণনা ত্রুটি) A860-0309-T302 এর সাথে সম্পর্কিত সবচেয়ে সাধারণ এলার্ম.

এই অ্যালার্মগুলি সাধারণত স্টিক ট্যাপিং বা স্পিন্ডল ওরিয়েন্টেশন চেষ্টা করার সময় প্রদর্শিত হয় যা CNC ফাংশনগুলির জন্য অবস্থানের কোডার প্রয়োজন।

এনকোডার ক্যাবল এবং সংযোগকারীকে প্রথমে এনকোডারটি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে পরিদর্শন করা উচিত, যেহেতু আলগা সংযোগকারীগুলি SP0749 এর একটি ঘন ঘন কারণ।

প্রশ্ন ৩ঃ ১০,০০০ ঘন মিনিটের সর্বোচ্চ রেট স্পিডের গুরুত্ব কী এবং এটি অতিক্রম করলে এনকোডার ক্ষতিগ্রস্ত হয়?

10,000rpm হল A860-0309-T302 এর নামমাত্র 1,024 PPR এ Fanuc- নির্দিষ্ট সর্বাধিক। এই গতির উপরে ইলেকট্রনিক্স নির্ভরযোগ্যভাবে 1 প্রক্রিয়া করতে পারে না,024 পালস প্রতি ঘূর্ণন মধ্যে পরিষ্কার বর্গক্ষেত্র আউটপুট, এবং সিএনসি গতি ফিডব্যাক ত্রুটি উৎপন্ন করতে পারে।

10,000rpm এর উপরে স্থায়ী অপারেশন ঘূর্ণন ডিস্ক সমাবেশের উপর কেন্দ্রীয় বাহিনী থেকে সংকেত মানের ক্ষতি এবং যান্ত্রিক ক্ষতি উভয়ই ঝুঁকিপূর্ণ।

এনকোডারের সর্বাধিক গতি অতিক্রম করা উচিত নয়; একটি নির্দিষ্ট ইনস্টলেশনের জন্য এই এনকোডার নির্দিষ্ট করার আগে মেশিনের সর্বাধিক স্পিন্ডল গতি 10,000rpm অতিক্রম করে না তা নিশ্চিত করুন।

প্রশ্ন ৪ঃ A860-0309-T302 কি স্পিন্ডল মোটর বা মেশিনের স্পিন্ডল হেডে ব্যবহৃত হয় এবং অবস্থানটি কি এর কার্যকারিতা প্রভাবিত করে?

A860-0309-T302 মেশিন নির্মাতার নকশার উপর নির্ভর করে স্পিন্ডল মোটরের পিছনের শ্যাফ্টে বা মেশিনের স্পিন্ডল হেডে মাউন্ট করা যেতে পারে।

মোটর-মাউন্ট করা অবস্থান কোডারগুলি আরও সাধারণ; স্পিন্ডল-হেড মাউন্টিং ব্যবহার করা হয় যখন স্পিন্ডলটিতে মোটর এবং স্পিন্ডলের মধ্যে একটি গিয়ার ট্রান্সমিশন থাকে,এবং সিএনসি প্রকৃত স্পিন্ডল (গিয়ার পরে) এ অবস্থান প্রতিক্রিয়া প্রয়োজন, মোটর না.

যখন একটি গিয়ার ট্রান্সমিশন সহ মোটরটিতে মাউন্ট করা হয়, তখন CNC এর স্পিন্ডল নিয়ন্ত্রণ পরামিতিগুলিতে একটি গিয়ার অনুপাত সংশোধন প্রয়োগ করতে হবে যাতে মোটর অবস্থান গণনাগুলিকে প্রকৃত স্পিন্ডল অবস্থান গণনাগুলিতে রূপান্তর করতে পারে।

যখন স্পিন্ডল হেডে মাউন্ট করা হয়, তখন গিয়ার অনুপাত সংশোধন করার প্রয়োজন হয় না।

মেশিন নির্মাতার নথিতে যথাযথ মাউন্টের স্থান নির্দিষ্ট করা হয়েছে।

প্রশ্ন 5: A860-0309-T302 এর স্পিন্ডল অ্যাপ্লিকেশনের পরিবর্তে স্ট্যান্ডার্ড সার্ভো অক্ষ ফিডব্যাকের জন্য ব্যবহার করা যেতে পারে?

নং. A860-0309-T302 একটি বাহ্যিক স্পিন্ডল অবস্থান কোডার যা একটি 17-পিন সংযোগকারী এবং সিগন্যাল ফর্ম্যাট Fanuc এর স্পিন্ডল ড্রাইভ এম্প্লিফায়ার ইন্টারফেসের জন্য নির্দিষ্ট।

এটি সার্ভো মোটর ইমপ্লাস কোডার (A860-0346, A860-0356, A860-2001 সিরিজ ইত্যাদি) এর সাথে বিনিময়যোগ্য নয় যা সার্ভো অক্ষ বন্ধ লুপ ফিডব্যাকের জন্য বিভিন্ন সিরিয়াল প্রোটোকল এবং সংযোগকারী ব্যবহার করে।

স্পিন্ডল পজিশন কোডারের ফাংশনটি শুধুমাত্র স্পিন্ডল ড্রাইভকে ট্যাপিং, ওরিয়েন্টেশন,এবং সি-অক্ষ ফাংশন এটি স্পিন্ডল গতি নিয়ন্ত্রণ লুপ অংশ নয় (এই ফাংশন MZi সেন্সর অন্তর্গত).
