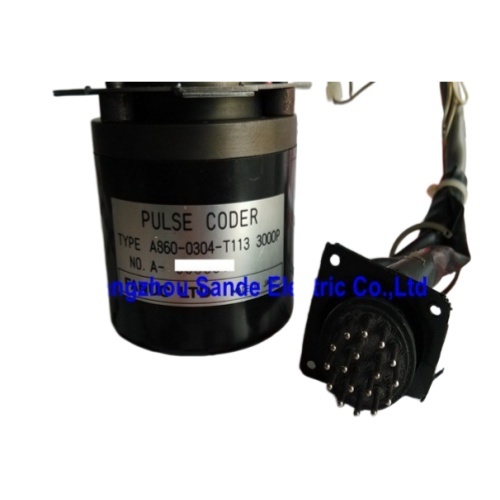

FANUC A860-0304-T113 ইনক্রিমেন্টাল পালস কোডার

3000 পালস/রেভ | ইনক্রিমেন্টাল টাইপ | FANUC S-সিরিজ এবং আর্লি রেড ক্যাপ AC সার্ভো মোটর | কালো হাউজিং | কেবল + কানেক্টর অন্তর্ভুক্ত | মেড ইন জাপান

এনকোডার ব্যর্থ হলে, অক্ষ থেমে যায়

একটি সিএনসি মেশিন টুল কেবল ততটাই নির্ভুল যতটা প্রতিক্রিয়া এটি পায়। সার্ভো মোটর চলে — কিন্তু নিয়ন্ত্রণ ব্যবস্থা কেবল জানে যে অক্ষ কোথায় আছে কারণ সেই মোটরের পিছনে সংযুক্ত এনকোডার রিয়েল-টাইমে অবস্থান রিপোর্ট করছে। যখন এনকোডারটি ত্রুটিপূর্ণ হয়ে পড়ে, তা দূষণ, শারীরিক আঘাত, বয়স বা অপটিক্যাল উপাদানের অবনতির কারণে হোক না কেন, ফলাফল তাৎক্ষণিক: পজিশন অ্যালার্ম, অক্ষের অনিয়মিত আচরণ, বা এমন একটি মেশিন যা চালানোই অস্বীকার করে।

FANUC A860-0304-T113 হল 3000-পালস-প্রতি-বিপ্লব ইনক্রিমেন্টাল পালস কোডার যা আর্লি-জেনারেশন FANUC AC সার্ভো মোটর পরিবারের জন্য — লাল ক্যাপ S সিরিজের মোটর যা 1980 এবং 1990 এর দশকের প্রথম দিকে অসংখ্য মেশিনিং সেন্টার, টার্নিং সেন্টার এবং মিলিং মেশিনের অক্ষ ড্রাইভ চালিত করেছিল। এটি সার্ভো মোটরের পিছনের দিকে মাউন্ট করা হয়, অপটিক্যালি মোটরের শ্যাফটের কৌণিক গতিবিধি পড়ে, এবং কোয়াড্রেচার পালস স্ট্রিম সরবরাহ করে যা সার্ভো অ্যামপ্লিফায়ার এবং সিএনসি নিয়ন্ত্রণ পজিশন নির্ভুলতা এবং গতি নিয়ন্ত্রণ বজায় রাখার জন্য নির্ভর করে।

প্রযুক্তিগত স্পেসিফিকেশন

3000 পালস প্রতি বিপ্লব: কেন এই সংখ্যা বিদ্যমান

A860-0304 এনকোডার পরিবারের মধ্যে, তিনটি ভ্যারিয়েন্ট বিদ্যমান: T111 (2000P), T112 (2500P), এবং এই ইউনিট, T113 (3000P)। পালস গণনা একটি নির্বিচারে স্পেক নয় — এটি সরাসরি সার্ভো মোটরের পার্ট নম্বরের শেষ অঙ্কের সাথে ম্যাপ করে।

FANUC এর আর্লি AC সার্ভো মোটর নামকরণের কনভেনশন মোটরের ডেজিগনেশনে এনকোডার স্পেসিফিকেশন এনকোড করে। একটি মোটর যার পার্ট নম্বর "B003" বা "B201" সাফিক্স দিয়ে শেষ হয় তার সেই সেগমেন্টের শেষ অঙ্ক হিসাবে "3" থাকে, যা কারখানায় 3000-পালস এনকোডার নির্দিষ্ট করে। B001 বা B201 সহ একটি মোটরের জন্য 2000P ইউনিট প্রয়োজন; B002 বা B202 এর জন্য 2500P প্রয়োজন। এই পদ্ধতিগত সম্পর্ক মানে হল যে একটি প্রতিস্থাপন এনকোডার সোর্সিং করার সময়, মোটর পার্ট নম্বর নিজেই প্রাথমিক রেফারেন্স। A860-0304-T113 যেকোনো মোটরের জন্য সঠিক যেখানে শেষ অঙ্কটি 3।

A860-0304-T113 বহনকারী যাচাইকৃত মোটর উদাহরণগুলির মধ্যে রয়েছে A06B-0317-B003 (FANUC 10S/3000 AC সার্ভো মোটর) এবং A06B-0501-B203, 0, 0S, 0L, 5, 5S, 5L, 6L, 10, 10S, 20, এবং 20S সিরিজ ডেজিগনেশন রেঞ্জের মধ্যে অন্যান্যদের মধ্যে।

রেড ক্যাপ মোটর পরিবার এবং এই এনকোডার কোথায় থাকে

পুরানো মেশিন টুলগুলিতে দৃশ্যমান FANUC AC সার্ভো মোটর পরিবার দুটি সহজে চেনা যায় এমন প্রজন্মের মধ্যে পড়ে: কালো ক্যাপ মোটর (যা আসলে ডিসি মোটর, তাদের হলুদ বা কালো এন্ড ক্যাপ দ্বারা সনাক্তযোগ্য) এবং লাল ক্যাপ মোটর, যা ব্রাশবিহীন এসি ইউনিট যা আধুনিক সিএনসি-র প্রভাবশালী প্ল্যাটফর্মের আর্লি জেনারেশনকে প্রতিনিধিত্ব করে। A860-0304-T113 দৃঢ়ভাবে লাল ক্যাপ যুগের অন্তর্গত।

শারীরিকভাবে, এনকোডার অ্যাসেম্বলি মোটরের নন-ড্রাইভ প্রান্তে মাউন্ট করা হয় — আউটপুট শ্যাফটের বিপরীত দিকের পিছনের মুখ। কালো প্লাস্টিক হাউজিং মোটরের পিছনের বিয়ারিং হাউজিংয়ের বিপরীতে বসে, মাউন্টিং স্ক্রু দ্বারা সুরক্ষিত, এনকোডারের সেন্সিং উপাদান একটি অভ্যন্তরীণ কোড ডিস্ক পড়ে যা মোটর শ্যাফটের সাথে ঘোরে। অ্যাসেম্বলির সাথে অন্তর্ভুক্ত কেবল এবং কানেক্টর সার্ভো অ্যামপ্লিফায়ারের ফিডব্যাক ইনপুটের দিকে মোটর বডির বরাবর রুট করা হয়।

যেহেতু এনকোডার একটি ইনক্রিমেন্টাল ডিভাইস, এটি শেষ প্রতিষ্ঠিত রেফারেন্স পজিশন থেকে শ্যাফটের আপেক্ষিক গতিবিধি ট্র্যাক করে। পাওয়ার ইন্টারাপশনের মাধ্যমে পজিশন ধরে রাখা অ্যাবসোলিউট এনকোডারের বিপরীতে, ইনক্রিমেন্টাল A860-0304-T113 পাওয়ার-আপে একটি রেফারেন্স রিটার্ন (হোমিং সাইকেল) সম্পাদন করার জন্য সিএনসি নিয়ন্ত্রণের প্রয়োজন হয় বৈধ অ্যাবসোলিউট পজিশন অক্ষের উপর প্রতিষ্ঠিত হওয়ার আগে। এটি S-সিরিজ ড্রাইভ সিস্টেমের জন্য স্বাভাবিক আচরণ এবং সিএনসি নিয়ন্ত্রণ দ্বারা তার রেফারেন্স রিটার্ন ফাংশনের মাধ্যমে স্বয়ংক্রিয়ভাবে পরিচালিত হয়।

ইনক্রিমেন্টাল পরিমাপ নীতির ভিতরে

পালস কোডার অপটিক্যালি কাজ করে। একটি অভ্যন্তরীণ আলোর উৎস একটি ঘূর্ণায়মান কোড ডিস্ককে আলোকিত করে যা সমানভাবে ব্যবধানযুক্ত স্বচ্ছ এবং অস্বচ্ছ সেগমেন্টের একটি প্যাটার্ন বহন করে — সম্পূর্ণ 360-ডিগ্রী পরিধিতে 3000 সেগমেন্ট জোড়া। ডিস্কটি মোটর শ্যাফটের সাথে ঘোরার সাথে সাথে, এক-চতুর্থাংশ পিরিয়ড দ্বারা স্থানচ্যুত দুটি ফটodetector 90-ডিগ্রী ফেজ সম্পর্কে (কোয়াড্রেচার) A এবং B ফেজ আউটপুট সিগন্যাল তৈরি করে। একটি তৃতীয় ট্র্যাক প্রতি বিপ্লবে একটি একক পালস তৈরি করে — Z পালস, বা মার্কার — যা হোমিং সিকোয়েন্সের জন্য রেফারেন্স পয়েন্ট হিসাবে কাজ করে।

A এবং B এর মধ্যে কোয়াড্রেচার সম্পর্ক দুটি জিনিস করে: এটি অ্যামপ্লিফায়ারে প্রান্ত-গণনার মাধ্যমে কার্যকর রেজোলিউশন দ্বিগুণ করে (প্রতিটি ফিজিক্যাল 3000-কাউন্ট সাইকেল ফুল কোয়াড্রেচার কাউন্টিং মোডে 12,000 গণনাযোগ্য প্রান্ত তৈরি করে), এবং এটি দিকনির্দেশক তথ্য সরবরাহ করে — A-তারপর-B বনাম B-তারপর-A ক্রম সার্ভো অ্যামপ্লিফায়ারকে শ্যাফটের কোন দিকে ঘুরছে তা বলে। এই দিকনির্দেশক তথ্য ছাড়া, একটি গতি নিয়ন্ত্রক ক্লোজড-লুপ নিয়ন্ত্রণ করতে পারে না, এবং একটি পজিশন নিয়ন্ত্রক ট্র্যাক করতে পারে না।

সার্ভো অ্যামপ্লিফায়ারের ফিডব্যাক সার্কিট্রি ক্রমাগত পালস স্ট্রিম পর্যবেক্ষণ করে। যদি গণনা কমান্ডেড ট্র্যাজেক্টরি থেকে বিচ্যুত হয়, অ্যামপ্লিফায়ার পজিশন পুনরুদ্ধার করতে মোটর কারেন্ট সংশোধন করে। যদি সিগন্যাল সম্পূর্ণরূপে অদৃশ্য হয়ে যায় বা এনকোডার ত্রুটির ইঙ্গিতকারী প্যাটার্ন অস্বাভাবিকতা দেখায়, অ্যামপ্লিফায়ার একটি পজিশন ফিডব্যাক অ্যালার্ম তৈরি করে যা সাধারণত ত্রুটি নির্ণয় এবং সাফ না হওয়া পর্যন্ত আরও অক্ষের গতি প্রতিরোধ করে।

রক্ষণাবেক্ষণ প্রসঙ্গে A860-0304-T113

FANUC CNC রক্ষণাবেক্ষণ প্রযুক্তিবিদরা যারা FANUC 0, 6, 10, 11, এবং 15 নিয়ন্ত্রণ প্রজন্মের মেশিনগুলিতে কাজ করেন তারা নিয়মিতভাবে এই এনকোডারটি দেখতে পাবেন। এই নিয়ন্ত্রণগুলি ব্যবহার করা মেশিনগুলি — এবং তারা চালিত S-সিরিজ মোটরগুলি — মেশিন টুল বুম বছরগুলিতে বিশ্বব্যাপী বিপুল সংখ্যায় ইনস্টল করা হয়েছিল, এবং সেই মেশিনগুলির একটি উল্লেখযোগ্য অংশ আজও সক্রিয় উৎপাদন পরিষেবাতে রয়েছে।

সবচেয়ে সাধারণ ব্যর্থতার উপস্থাপনা হল সিএনসি-তে একটি হঠাৎ পজিশন ফিডব্যাক অ্যালার্ম, প্রায়শই অক্ষ লক আউট হওয়ার আগে অনিয়মিত অক্ষ আচরণের সাথে। এনকোডারের অপটিক্যাল পথে দূষণ পৌঁছানো — কুল্যান্ট মিস্ট, ধাতব কণা, বা লুব্রিকেন্ট — একটি সাধারণ কারণ। একটি যান্ত্রিক ওভাররান থেকে শারীরিক আঘাত কোড ডিস্ক বা এনকোডার অ্যাসেম্বলির ভিতরের বিয়ারিং ক্ষতিগ্রস্ত করতে পারে। মোটরের প্রান্তে কানেক্টর এবং কেবল ব্যর্থতাও এনকোডার ত্রুটি হিসাবে প্রকাশ পায়, এবং এনকোডার নিজেই ব্যর্থ হয়েছে বলে ধরে নেওয়ার আগে পরীক্ষা করা উচিত।

FANUC CNC বিশেষজ্ঞরা উল্লেখ করেছেন যে A860-0304-T113 কে অর্থপূর্ণভাবে পরীক্ষা করার জন্য এটি আসল মোটরে ইনস্টল করা অবস্থায় চালানো প্রয়োজন, কারণ বেঞ্চ-টেস্ট ব্যবস্থা যা মোটরের শ্যাফ্ট এবং মাউন্টিং পরিবেশকে প্রতিলিপি করে না তা বিরল ত্রুটিগুলি প্রকাশ নাও করতে পারে যা কেবল ঘূর্ণায়মান লোড এবং তাপীয় অবস্থার অধীনে উপস্থিত হয়। এই কারণেই স্বনামধন্য FANUC রক্ষণাবেক্ষণ সরবরাহকারীরা এই এনকোডারগুলি মোটর সহ পরীক্ষা করে, আলাদাভাবে নয়।

ক্রস-রেফারেন্স: A290-0561-V503

A860-0304-T113 একটি প্রতিষ্ঠিত ক্রস-রেফারেন্স বহন করে: A290-0561-V503। উভয় নম্বর একই ফিজিক্যাল এনকোডার ইউনিটকে নির্দেশ করে। A290-xxxx-Vxxx নম্বরিং ফরম্যাট FANUC পার্টস ডকুমেন্টেশনে কিছু আর্লি পালস কোডার অ্যাসেম্বলির জন্য একটি বিকল্প ডেজিগনেশন হিসাবে উপস্থিত হয়, এবং এটি সেই নম্বর যা কিছু মেশিন টুল নির্মাতার রক্ষণাবেক্ষণ ডকুমেন্টেশন বা স্ট্যান্ডার্ডাইজেশন A860-xxxx-Txxx ফরম্যাটের পূর্ববর্তী স্পেয়ার পার্টস লিস্টে উপস্থিত হতে পারে। আফটারমার্কেট স্টক খোঁজার সময় বা মেশিনের স্পেয়ার পার্টস ডকুমেন্টেশন ক্রস-রেফারেন্স করার সময়, উভয় নম্বর উপলব্ধ ইনভেন্টরির বিরুদ্ধে পরীক্ষা করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: আমি কিভাবে নিশ্চিত করব যে A860-0304-T113 আমার নির্দিষ্ট FANUC সার্ভো মোটরের জন্য সঠিক এনকোডার?

সবচেয়ে নিশ্চিত পদ্ধতি হল মোটরের নেমপ্লেট পড়া। FANUC এর আর্লি AC সার্ভো মোটর পার্ট নম্বরগুলি একটি কাঠামোগত ফরম্যাট অনুসরণ করে যেখানে "B" ডেজিগনেশন সেগমেন্টের শেষ অঙ্ক এনকোডার টাইপ এনকোড করে: "1" = 2000P (T111), "2" = 2500P (T112), "3" = 3000P (T113)। B003, B103, B203, বা অনুরূপ নির্মাণে শেষ হওয়া একটি মোটর যার শেষ অঙ্ক 3, A860-0304-T113 নেয়। 0, 0S, 5, 5S, 10, 10S, 20, এবং 20S সাইজ ডেজিগনেশনের মোটরগুলির জন্য সেই "3" সাফিক্স সহ, এটি সঠিক ইউনিট। যদি মোটরের নেমপ্লেট ক্ষতিগ্রস্ত বা অস্পষ্ট হয়, FANUC বিশেষজ্ঞরা মোটরের ফিজিক্যাল বৈশিষ্ট্য এবং অ্যামপ্লিফায়ার টাইপ ক্রস-রেফারেন্স করে সঠিক এনকোডার স্পেসিফিকেশন নিশ্চিত করতে পারেন।

প্রশ্ন ২: যদি T113 অনুপলব্ধ হয় তবে কি A860-0304-T113 কে A860-0304-T111 (2000P) বা T112 (2500P) দিয়ে প্রতিস্থাপন করা যেতে পারে?

সরাসরি নয়। সার্ভো অ্যামপ্লিফায়ারের ভেলোসিটি এবং পজিশন লুপ ক্যালকুলেশনগুলি মোটরের জন্য প্রাথমিকভাবে নির্দিষ্ট করা এনকোডারের নির্দিষ্ট পালস গণনার জন্য ক্যালিব্রেট করা হয়। একটি ভিন্ন পালস গণনায় পরিবর্তন করার জন্য সার্ভো অ্যামপ্লিফায়ার এবং সিএনসি নিয়ন্ত্রণে সংশ্লিষ্ট প্যারামিটার পরিবর্তনের প্রয়োজন হয় — বিশেষ করে ভেলোসিটি লুপ এবং CMR (কমান্ড মাল্টিপ্লিকেশন রেশিও) সেটিংসে ব্যবহৃত প্রতি মোটর বিপ্লবে ফিডব্যাক পালসের সংখ্যা। ড্রাইভ সিস্টেম প্যারামিটারগুলির সম্পূর্ণ ধারণা ছাড়া সেই পরিবর্তনগুলি করা অক্ষের ভুল ক্যালিব্রেশনের ঝুঁকি তৈরি করে। রক্ষণাবেক্ষণের প্রেক্ষাপটে যেখানে দ্রুত পরিষেবাতে ফিরে আসা প্রয়োজন, একটি ভিন্ন পালস গণনা ভ্যারিয়েন্টকে মানিয়ে নেওয়ার চেষ্টা করার চেয়ে সঠিক T113 সোর্সিং করা বেশি পছন্দনীয়।

প্রশ্ন ৩: FANUC 0, 6, 10, এবং 15 সিরিজের কন্ট্রোলে A860-0304-T113 এনকোডার ব্যর্থতার ইঙ্গিত দেয় এমন সাধারণ সিএনসি অ্যালার্ম কোডগুলি কী কী?

নির্দিষ্ট অ্যালার্ম নম্বরগুলি সিএনসি প্রজন্মের উপর নির্ভর করে পরিবর্তিত হয়, তবে বিভাগটি ধারাবাহিকভাবে সার্ভো বা পজিশন ফিডব্যাক অ্যালার্ম হিসাবে লেবেলযুক্ত। FANUC 0 সিরিজের কন্ট্রোলে, 400–499 রেঞ্জের অ্যালার্মগুলি ফিডব্যাক ত্রুটি সহ সার্ভো অক্ষের ত্রুটিগুলি কভার করে। FANUC 6 এবং 10 সিরিজ অনুরূপ সার্ভো অ্যালার্ম বিভাগ তৈরি করে। সাধারণ এনকোডার-সম্পর্কিত উপস্থাপনাগুলির মধ্যে রয়েছে "সার্ভো অ্যালার্ম: পজিশন ফিডব্যাক ত্রুটি," "ডিসকানেক্টেড পালস কোডার," বা ভেলোসিটি লুপ অস্থিরতা অ্যালার্ম। সার্ভো অ্যামপ্লিফায়ারের LED ইন্ডিকেটরগুলিও ডায়াগনস্টিক কোড সরবরাহ করে — বেশিরভাগ FANUC সার্ভো মডিউল পরিবার একটি আলোকিত বা ব্লিঙ্কিং ডিসপ্লে ব্যবহার করে যা নির্দিষ্ট ত্রুটির ধরণ কোড করে, ফিডব্যাক সিগন্যাল লস একটি সংজ্ঞায়িত অবস্থা হিসাবে। সর্বদা সিএনসি অ্যালার্ম রিডআউটের পাশাপাশি অ্যামপ্লিফায়ারের ডায়াগনস্টিক ডিসপ্লে পরীক্ষা করুন।

প্রশ্ন ৪: এই এনকোডারটি কি একটি স্বতন্ত্র অংশ হিসাবে কেনার জন্য উপলব্ধ, নাকি এটি একটি সম্পূর্ণ মোটর এক্সচেঞ্জের অংশ হিসাবে প্রতিস্থাপন করতে হবে?

পরিস্থিতি সরবরাহকারী ভেদে পরিবর্তিত হয়। কিছু FANUC বিশেষজ্ঞ, বিশেষ করে যারা মোটর মেরামত এবং সংস্কারের উপর দৃষ্টি নিবদ্ধ করেন, তারা কেবল মোটর মেরামত লেনদেনের অংশ হিসাবে A860-0304-T113 পরিষেবা প্রদান করেন — কারণ এনকোডারের অর্থপূর্ণ কার্যকরী পরীক্ষার জন্য মোটরের শ্যাফ্ট, বিয়ারিং এবং যান্ত্রিক অ্যাসেম্বলি প্রয়োজন। অন্যরা সরাসরি বা বিনিময় ভিত্তিতে পরীক্ষিত ইউনিট বিক্রি করে, সাধারণত নিষ্ক্রিয় মোটর বা ফ্যাক্টরি সারপ্লাস থেকে সোর্স করা হয়। একটি স্বতন্ত্র এনকোডার ক্রয়ের গুণমান সম্পূর্ণরূপে নির্ভর করে সরবরাহকারী লোড করা পরীক্ষার মাধ্যমে সঠিক পরীক্ষা করেছে কিনা তার উপর, সাধারণ বৈদ্যুতিক ধারাবাহিকতা পরীক্ষার পরিবর্তে। এই এনকোডার প্রজন্মের বয়স বিবেচনা করে, নতুন-ইন-বক্স স্টক বিরল; বেশিরভাগ বাজারে বাস্তবসম্মত সরবরাহ উৎস হল স্বনামধন্য FANUC পার্টস বিশেষজ্ঞদের কাছ থেকে সংস্কার করা বা পরীক্ষিত ব্যবহৃত ইউনিট।

প্রশ্ন ৫: এই এনকোডারগুলি কেন ব্যর্থ হয়, এবং কোন রক্ষণাবেক্ষণ পদক্ষেপগুলি তাদের পরিষেবা জীবন বাড়াতে পারে?

অপটিক্যাল উপাদানগুলি প্রাথমিক পরিধানের পয়েন্ট — LED আলোর উৎস সময়ের সাথে সাথে এবং অপারেটিং ঘন্টার সাথে ম্লান হয়ে যায়, এবং কোড ডিস্কের স্বচ্ছ সেগমেন্টগুলিতে দূষণ জমা হতে পারে যা আলো ব্লক করে বা ছড়িয়ে দেয়, সম্পূর্ণ ব্যর্থতার আগে সিগন্যালের গুণমান হ্রাস করে। এনকোডার হাউজিংয়ে কুল্যান্ট মিস্ট প্রবেশ করা মেশিন টুল অ্যাপ্লিকেশনগুলিতে ব্যর্থতার সবচেয়ে সাধারণ পরিবেশগত কারণগুলির মধ্যে একটি, বিশেষ করে অনুভূমিক মেশিনিং সেন্টারগুলিতে যেখানে কুল্যান্ট ব্যবস্থাপনা আরও চ্যালেঞ্জিং। এনকোডার কানেক্টরে দূষণ প্রবেশ প্রতিরোধ করা এবং মোটরের পিছনের সিল অক্ষত আছে কিনা তা নিশ্চিত করা যেখানে এনকোডার মোটরের হাউজিংয়ের সাথে ইন্টারফেস করে তা প্রাথমিক প্রতিরোধমূলক ব্যবস্থা। এনকোডার কেবলের ঘর্ষণ বা কানেক্টর ক্ষয় পরীক্ষা করা, বিশেষ করে যে অক্ষগুলিতে ঘন ঘন ভ্রমণ এবং কেবল ফ্লেক্সিং হয়, তাও মূল্যবান। যখন একটি মোটর বিয়ারিং প্রতিস্থাপন বা রিওয়াইন্ডিংয়ের জন্য বিচ্ছিন্ন করা হয়, তখন এনকোডারটি একজন যোগ্যতাসম্পন্ন প্রযুক্তিবিদ দ্বারা পুনরায় ইনস্টল করার আগে পরিদর্শন এবং পরিষ্কার করা উচিত।
