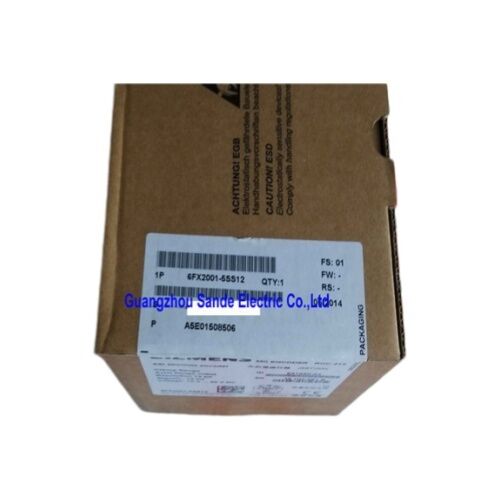

সিমেন্স 6FX2001-5SS12 অ্যাবসোলিউট ভ্যালু এনকোডার

সিঙ্গেল-টার্ন | 13-বিট SSI | স্ট্রিপ ফ্ল্যাঞ্জ | IP67 | সিমেন্স মোশন কন্ট্রোল ইকোসিস্টেমের জন্য নির্মিত

এমন নির্ভুলতা যার জন্য শুরুর প্রয়োজন নেই

প্রতিবার একটি মেশিন চালু হলে, একটি ইনক্রিমেন্টাল এনকোডার শূন্য থেকে শুরু করে একটি পরিচিত রেফারেন্স পয়েন্টে ফিরে আসে। এটি একটি রুটিন যা সময় নষ্ট করে, পরিধান চক্র যোগ করে এবং মাঝপথে কিছু ভুল হলে মাঝে মাঝে হোমিং ত্রুটি তৈরি করে।

সিমেন্স 6FX2001-5SS12 একটি ভিন্ন পদ্ধতি গ্রহণ করে। একটি সিঙ্গেল-টার্ন অ্যাবসোলিউট ভ্যালু এনকোডার হিসাবে, এটি পাওয়ার প্রয়োগের মুহূর্ত থেকে 360° পরিসীমা জুড়ে প্রতিটি কৌণিক অবস্থানের জন্য একটি অনন্য অবস্থান কোড আউটপুট করে। কোনো রেফারেন্স রান নেই। কোনো হারানো অবস্থান ডেটা নেই। কন্ট্রোল সিস্টেম তাৎক্ষণিকভাবে জানে যে অক্ষটি কোথায় আছে।

প্রযুক্তিগত স্পেসিফিকেশন

13-বিট রেজোলিউশন — শপ ফ্লোরে এর আসল অর্থ

তেরো বিট মানে প্রতি বিপ্লবে 8,192 স্বতন্ত্র অবস্থান। অন্যভাবে বলতে গেলে, এনকোডার প্রায় 0.044° প্রতি ধাপে কৌণিক গতিকে সমাধান করে। ±27 আর্কসেকেন্ডের যান্ত্রিক নির্ভুলতার সাথে — মাত্র ±0.0074° — এই স্তরের নির্ভুলতা চাহিদাযুক্ত মোশন কন্ট্রোল কাজের জন্য উপযুক্ত যেখানে পজিশনাল রিপিটেবিলিটি সরাসরি পার্টের গুণমানকে প্রভাবিত করে।

প্রসঙ্গের জন্য: 100 মিমি ব্যাসার্ধে, ±27 আর্কসেকেন্ড প্রায় ±0.013 মিমি রৈখিক পজিশনাল অনিশ্চয়তার সাথে সঙ্গতিপূর্ণ। মেশিন টুল কন্টুরিং, রোবোটিক জয়েন্ট কন্ট্রোল এবং প্রিসিশন অ্যাসেম্বলি সরঞ্জামে এই ধরনের টলারেন্স গুরুত্বপূর্ণ।

SSI ইন্টারফেস — নির্ভরযোগ্য, ডিটারমিনিস্টিক, নয়েজ-প্রতিরোধী

সিঙ্ক্রোনাস সিরিয়াল ইন্টারফেস (SSI) কয়েক দশক ধরে শিল্প পজিশন সেন্সিং-এ একটি গুরুত্বপূর্ণ ভূমিকা পালন করছে এবং এর ভালো কারণ রয়েছে। এটি ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশন ব্যবহার করে, যা ভেরিয়েবল-ফ্রিকোয়েন্সি ড্রাইভ, বড় মোটর বা কাছাকাছি চলমান অন্যান্য EMI উৎসের পরিবেশে বৈদ্যুতিক নয়েজের বিরুদ্ধে শক্তিশালী প্রতিরোধ ক্ষমতা প্রদান করে।

SSI ডিটারমিনিস্টিকও: কন্ট্রোলার একটি ক্লক পালস ট্রেন দিয়ে ডেটা ট্রান্সফার শুরু করে, এবং এনকোডার একটি নির্দিষ্ট, অনুমানযোগ্য সময়সীমার মধ্যে তার পজিশন ওয়ার্ড দিয়ে প্রতিক্রিয়া জানায়। কোনো বাস আরবিট্রেশন বিলম্ব নেই, কোনো সংঘর্ষ হ্যান্ডলিং নেই — কেবল চাহিদা অনুযায়ী পরিষ্কার, ক্লক-সিঙ্ক্রোনাস পজিশন ডেটা। সময়-সংবেদনশীল মোশন কন্ট্রোল লুপের জন্য, সেই অনুমানযোগ্যতা নির্ভুলতার মতোই মূল্যবান।

সিমেন্স অটোমেশনের ভিতরে থাকার জন্য ডিজাইন করা হয়েছে

6FX2001-5SS12 কেবল একটি সাধারণ SSI এনকোডার নয় — এটি একটি সিমেন্স মোশন কন্ট্রোল উপাদান যা সিস্টেম-পরীক্ষিত এবং সরাসরি ইন্টিগ্রেশনের জন্য প্রত্যয়িত:

• SINUMERIK CNC সিস্টেম (840D sl এবং সংশ্লিষ্ট প্ল্যাটফর্ম সহ)
• SINAMICS ড্রাইভ সিস্টেম (সেন্সর মডিউল SMC বা SME এর মাধ্যমে সংযুক্ত)
• SIMOTION মোশন কন্ট্রোল সিস্টেম
• SIMATIC প্রযুক্তি মডিউল সহ প্রোগ্রামেবল লজিক কন্ট্রোলার

এটি বাস্তবে গুরুত্বপূর্ণ। সিস্টেম-পরীক্ষিত উপাদানগুলি প্যারামিটার কনফিগারেশন, কানেক্টর পিনআউট এবং সিগন্যাল টাইমিংয়ের চারপাশে অনুমান দূর করে। যখন কিছু কমিশনিং বা সমস্যা সমাধানের প্রয়োজন হয়, তখন সিমেন্স ডকুমেন্টেশন চেইন এই এনকোডারটিকে একটি বাহ্যিক তৃতীয় পক্ষের ডিভাইস হিসাবে নয়, বরং ইকোসিস্টেমের অংশ হিসাবে অন্তর্ভুক্ত করে।

IP67 এবং -40°C: গুরুতর পরিবেশগত রেটিং

IP67 রেটিং নিশ্চিত করে যে এটি পানিতে সম্পূর্ণ অস্থায়ী নিমজ্জন থেকে সুরক্ষিত — বেশিরভাগ মেশিন টুল বা অ্যাসেম্বলি পরিবেশের চাহিদার চেয়ে অনেক বেশি। ধুলো প্রবেশ সম্পূর্ণভাবে ব্লক করা হয়। কুল্যান্ট বা ওয়াশ স্টেশনের কাছাকাছি অ্যাপ্লিকেশনগুলির জন্য, এই রেটিং কেবল একটি কমপ্লায়েন্স চেকবক্স নয়, বরং প্রকৃত মার্জিন সরবরাহ করে।

-40°C কোল্ড-সাইড অপারেটিং সীমাও সমানভাবে উল্লেখযোগ্য। বেশিরভাগ শিল্প এনকোডার -10°C বা -20°C এ শেষ হয়। 6FX2001-5SS12 গভীর ঠান্ডা স্টোরেজ পরিবেশ, ঠান্ডা জলবায়ুতে বহিরঙ্গন ইনস্টলেশন বা এমন অ্যাপ্লিকেশনগুলি পরিচালনা করতে পারে যেখানে মেশিনটি সকালের শিফট শুরুর আগে রাতে একটি গরম না করা সুবিধায় থাকে।

স্ট্রিপ ফ্ল্যাঞ্জ, অ্যাক্সিয়াল M23 — ইনস্টলেশন নির্দিষ্টতা

স্ট্রিপ ফ্ল্যাঞ্জ (ক্ল্যাম্পিং ফ্ল্যাঞ্জ) ডিজাইন একটি নির্ভুল বোর ফিটের প্রয়োজন ছাড়াই শ্যাফটে নিরাপদ অ্যাক্সিয়াল মাউন্টিংয়ের অনুমতি দেয় — ফ্ল্যাঞ্জ কলার টাইট করার পরে যান্ত্রিকভাবে শ্যাফটকে ধরে রাখে। 10 মিমি সলিড শ্যাফট এবং অ্যাক্সিয়াল M23 কানেক্টর ওরিয়েন্টেশনের সাথে মিলিতভাবে, ইনস্টলেশন ফুটপ্রিন্টটি কমপ্যাক্ট এবং কেবল রুটটি শ্যাফটের অক্ষ বরাবর পরিষ্কারভাবে বেরিয়ে আসে, যা সংকীর্ণ স্থানগুলিতে কেবল জট পাকানোর ঝুঁকি হ্রাস করে।

M23 কানেক্টর একটি স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল সার্কুলার কানেক্টর ফরম্যাট যা সিমেন্স এনকোডার পণ্য জুড়ে ব্যাপকভাবে ব্যবহৃত হয়, তাই সামঞ্জস্যপূর্ণ সিস্টেমের বিদ্যমান কেবল অ্যাসেম্বলিগুলি প্রায়শই পুনরায় ব্যবহারযোগ্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: পাওয়ার-অন করার পরে কি 6FX2001-5SS12 এর জন্য একটি রেফারেন্স পয়েন্ট রানের প্রয়োজন হয়?

না। একটি অ্যাবসোলিউট এনকোডার হিসাবে, এটি পাওয়ার প্রয়োগের মুহূর্ত থেকে প্রতিটি শ্যাফট কোণের জন্য একটি অনন্য পজিশন মান আউটপুট করে। কন্ট্রোল সিস্টেম তাৎক্ষণিকভাবে বর্তমান পজিশন গ্রহণ করে — কোনো হোমিং চক্রের প্রয়োজন নেই।

প্রশ্ন 2: এই এনকোডারটি SINAMICS ড্রাইভ সিস্টেমের সাথে কীভাবে সংযুক্ত হয়?

6FX2001-5SS12 SINAMICS ড্রাইভের সাথে SINAMICS সেন্সর মডিউলের মাধ্যমে সংযুক্ত হয় — আপনার ড্রাইভ টপোলজির উপর নির্ভর করে SMC (ক্যাবিনেট-মাউন্টেড) বা SME (মোটর-মাউন্টেড) ভ্যারিয়েন্ট। সেন্সর মডিউল SSI প্রোটোকল পরিচালনা করে এবং ড্রাইভের অভ্যন্তরীণ পজিশন কন্ট্রোলারে পজিশন ডেটা উপস্থাপন করে।

প্রশ্ন 3: 6FX2001-5SS12 এবং 6FX2001-5QS12 এর মধ্যে পার্থক্য কী?

উভয়ই 13-বিট SSI সিঙ্গেল-টার্ন অ্যাবসোলিউট এনকোডার যার একই বৈদ্যুতিক স্পেসিফিকেশন রয়েছে। মূল শারীরিক পার্থক্য হল কানেক্টরের ওরিয়েন্টেশন: 6FX2001-5SS12 এর একটি অ্যাক্সিয়াল ফ্ল্যাঞ্জ সকেট রয়েছে (কেবল শ্যাফটের অক্ষ বরাবর বের হয়), যখন 6FX2001-5QS12 এর একটি রেডিয়াল ফ্ল্যাঞ্জ সকেট রয়েছে (কেবল শ্যাফটের সাথে লম্বভাবে বের হয়)। আপনার ইনস্টলেশন জ্যামিতি এবং কেবল রাউটিং সীমাবদ্ধতার উপর ভিত্তি করে নির্বাচন করুন।

প্রশ্ন 4: এই এনকোডারটি কি কেবল সিমেন্স সিস্টেমের সাথে, নাকি তৃতীয় পক্ষের SSI কন্ট্রোলারের সাথেও সামঞ্জস্যপূর্ণ?

SSI প্রোটোকল নিজেই একটি ওপেন ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড, তাই 6FX2001-5SS12 যেকোনো SSI-সামঞ্জস্যপূর্ণ কন্ট্রোলারের সাথে ইন্টারফেস করতে পারে যদি ক্লক ফ্রিকোয়েন্সি, ডেটা ওয়ার্ড দৈর্ঘ্য এবং সরবরাহ ভোল্টেজ প্রয়োজনীয়তা পূরণ করা হয়। তা সত্ত্বেও, এটি বিশেষভাবে সিমেন্স অটোমেশন ইকোসিস্টেমের অংশ হিসাবে ডিজাইন, পরীক্ষিত এবং নথিভুক্ত করা হয়েছে, তাই SINUMERIK, SINAMICS এবং SIMOTION প্ল্যাটফর্মগুলির সাথে নেটিভ ইন্টিগ্রেশন সর্বদা সবচেয়ে সহজ পথ হবে।

প্রশ্ন 5: এই রেজোলিউশনে SSI এর সাথে সমর্থিত সর্বোচ্চ কেবল দৈর্ঘ্য কত?

SSI কেবল দৈর্ঘ্য ক্লক ফ্রিকোয়েন্সির উপর নির্ভর করে — কম ক্লক স্পিড দীর্ঘ কেবল রান করার অনুমতি দেয়। 13-বিট এনকোডারগুলির সাথে ব্যবহৃত সাধারণ SSI ক্লক রেটগুলিতে (প্রায় 100–200 kHz), উপযুক্ত শিল্ডেড কেবল ব্যবহার করে 100 মিটার পর্যন্ত কেবল দৈর্ঘ্য সাধারণত অর্জনযোগ্য। সঠিক সুপারিশের জন্য, আপনার ইনস্টলেশনের সাথে প্রাসঙ্গিক SINAMICS সেন্সর মডিউল ডকুমেন্টেশন দেখুন।
