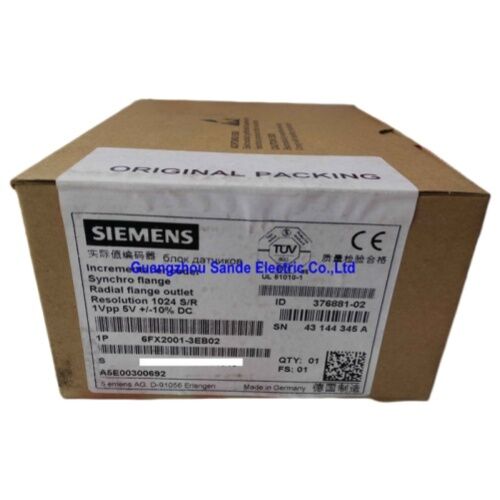

সিমেন্স 6FX2001-3EB02 ইনক্রিমেন্টাল এনকোডার

যখন আপনার সিএনসি মেশিন বা সার্ভো ড্রাইভ আপনি আসলে বিশ্বাস করতে পারেন প্রতিক্রিয়া চাহিদা, সিমেন্স 6FX2001-3EB02 প্রদান করে। এই optoelectronic ঘূর্ণন এনকোডার একটি পরিষ্কার 1 Vpp sinusoidal আউটপুট সঙ্গে একত্রিত1প্রতি ঘূর্ণায় 024 পালস, এটি সিনুমেরিক, সিনামিক্স, সিমোশন বা সিম্যাটিক প্ল্যাটফর্ম চালানো ইঞ্জিনিয়ারদের জন্য একটি পছন্দ।

এই এনকোডারকে কী আলাদা করে তোলে

এর মূল অংশে 6FX2001-3EB02 একটি সূচক ডিস্কের অপটোইলেকট্রনিক স্ক্যান ব্যবহার করে। একটি এলইডি ডিস্কের লাইন প্যাটার্ন আলোকিত করে এবং ফটোইলেকট্রনিক উপাদানগুলি ফলস্বরূপ হালকা-অন্ধকার রূপান্তরগুলি সংগ্রহ করে।.ফলাফলঃ দুটি সিনোসাইডাল ট্র্যাক সংকেত (এ এবং বি) 90 ° দ্বারা বিচ্যুত, প্লাস একটি রেফারেন্স ইমপ্লাস (আর), একটি সংকেত স্তরে বিতরণ1 Vpp sin/cosডাউনস্ট্রিম ইলেকট্রনিক্স।

যে অ্যানালগ sinusoidal ইন্টারফেস বাস্তব পার্থক্য.1 ভিপিপি সিগন্যালটি অন্তর্ভুক্তিযোগ্য তরঙ্গরূপের তথ্য বহন করে যার অর্থ হল নিয়ন্ত্রণ ব্যবস্থা গাণিতিকভাবে প্রতিটি সময়কে শত শত উপ-সংখ্যাতে বিভক্ত করতে পারে, কার্যকর রেজোলিউশনকে বেস 1,024 লাইন অতিক্রম করে।

এক নজরে টেকনিক্যাল স্পেসিফিকেশন

সিমেন্স মোশন কন্ট্রোল ইকোসিস্টেমের জন্য নির্মিত

এই এনকোডার শুধু একটি সাধারণ সেন্সর নয় এটা একটিসিস্টেম-পরীক্ষিত, সার্টিফাইড উপাদানসম্পূর্ণ সিমেন্স অটোমেশন পরিবারের জন্য অপ্টিমাইজডঃ

• সিনুমেরিকসিএনসি সিস্টেম (ফ্রাইং, টার্নিং, মিলিং)
• সিনামিক্সসার্ভো এবং ভেক্টর ড্রাইভ
• সিমোশনমোশন কন্ট্রোলার
• সিম্যাটিকপ্রোগ্রামযোগ্য লজিক্যাল সিস্টেম

এটি সিমেন্স সিমোড্রাইভ বা সিনামিক্স ড্রাইভের সাথে যুক্ত করা যা 1 ভিপিপি ডিফারেনশিয়াল সিগন্যালকে নেটিভভাবে প্রক্রিয়া করে যার অর্থ শূন্য অতিরিক্ত কন্ডিশনার হার্ডওয়্যারশ্যাফ্ট থেকে নিয়ামক পর্যন্ত বৈধ সংকেত পথ.

কোথায় এই এনকোডার কাজ করা হয়

যেখানে সঠিক কৌণিক অবস্থান বা গতি ফিডব্যাক আলোচনাযোগ্য নয়, সেখানে 6FX2001-3EB02 সঠিকভাবে ফিট করেঃ

• মাল্টি-অক্সিস সিএনসি মেশিনিং সেন্টাররিয়েল-টাইম স্পিন্ডল এবং রৈখিক অক্ষ ট্র্যাকিং
• স্বয়ংক্রিয় সমাবেশ লাইনকনভেয়র এবং রোবট গতিতে সিঙ্ক্রোনাইজ করা
• মুদ্রণ ও প্যাকেজিং যন্ত্রপাতি✅ উচ্চ গতির ওয়েব হ্যান্ডলিং জুড়ে কঠোর নিবন্ধকরণ
• ধাতু গঠনের জন্য প্রেসক্রমাগত কম্পনের অধীনে নির্ভরযোগ্য স্ট্রোক অবস্থান প্রতিক্রিয়া

সিঙ্ক্রো ফ্ল্যাঞ্জ ডিজাইনটি শ্যাফ্ট মাউন্টিংকে পরিষ্কার এবং পুনরাবৃত্তিযোগ্য করে তোলে, যখন রেডিয়াল সংযোগকারী ওরিয়েন্টেশন টাইট বাক্সে ক্যাবল-রুটিং নমনীয়তা দেয়।

অর্ডারিং এবং সামঞ্জস্যের নোট

6FX2001-3EB02 সিমেন্সের বৃহত্তর 6FX2001 ইনক্রিমেন্টাল এনকোডার পরিবারের অন্তর্গত, যা বিভিন্ন রেজোলিউশনে একাধিক আউটপুট ইন্টারফেস ₹ 1 ভিপিপি সিন / কোস, আরএস 422/টিটিএল এবং এইচটিএল জুড়ে বিস্তৃত।যদি আপনার ড্রাইভ নিয়ামকটি অ্যানালগ সিন/কোস ফরম্যাটের পরিবর্তে TTL/RS 422 ডিজিটাল আউটপুট প্রয়োজন হয়,6FX2001-2EB02বৈকল্পিক একই যান্ত্রিক ফর্ম ফ্যাক্টর একটি ভিন্ন বৈদ্যুতিক ইন্টারফেস সঙ্গে উপলব্ধ করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ স্ট্যান্ডার্ড টিটিএল এনকোডার থেকে ১ ভিপিপি সিন/কোস আউটপুটকে আলাদা করে কী?

সিনোসাইডাল সিগন্যাল ড্রাইভ নিয়ামককে প্রতিটি ইমপলস চক্রের মধ্যে অন্তর্ভুক্তি করতে দেয়, যা কাঁচা 1,024 লাইনের চেয়ে অনেক সূক্ষ্ম কার্যকর রেজোলিউশন সরবরাহ করে।টিটিএল এনকোডারগুলি সাব-পরিয়ড ডেটা ছাড়াই ডিস্ক্রিট ইমপ্লান্সগুলি আউটপুট করে, কিন্তু কোন অন্তর্ভুক্তি হেডরুম ছাড়া।

প্রশ্ন ২: এই এনকোডার কোন সিমেন্স প্ল্যাটফর্মের জন্য সার্টিফাইড?

এটি সিনুমেরিক সিএনসি কন্ট্রোল, সিনামিক্স ড্রাইভ, সিমোশন মোশন কন্ট্রোলার এবং সিম্যাটিক সিস্টেমগুলির জন্য সিস্টেম শংসাপত্র বহন করে। এটি লিগেজ সিমোড্রাইভ 611 ড্রাইভগুলির সাথেও ব্যাপকভাবে ব্যবহৃত হয়।সর্বদা আপনার ড্রাইভের প্রতিক্রিয়া পোর্ট ইনস্টলেশনের আগে একটি 1 Vpp এনালগ পাপ / cos ইনপুট গ্রহণ নিশ্চিত করুন.

প্রশ্ন ৩: এই এনকোডার কি তৃতীয় পক্ষের সার্ভো ড্রাইভের সাথে কাজ করবে?

হ্যাঁ ∙ যে কোন ড্রাইভ বা কন্ট্রোলার ডিফারেনশিয়াল 1 ভিপিপি সিন/কোস এনকোডার ইনপুট দিয়ে সজ্জিত 6FX2001-3EB02 এর সাথে কাজ করতে পারে।এই ইন্টারফেসটি ইউরোপীয় এবং এশীয় শিল্প সার্ভো প্ল্যাটফর্ম জুড়ে ব্যাপকভাবে গৃহীত হয়আপনার নির্দিষ্ট কন্ট্রোলারের এনকোডার ইনপুট স্পেসিফিকেশন পরীক্ষা করুন সামঞ্জস্যতা নিশ্চিত করতে.

প্রশ্ন 4: এনকোডার থেকে ড্রাইভ পর্যন্ত এনকোডার ক্যাবল কত দূর যেতে পারে?

সিমেন্স প্রযুক্তিগত নথিতে সর্বাধিক ক্যাবল দৈর্ঘ্য নির্দিষ্ট করা হয়েছে১৫০ মিটার1 ভিপিপি সিন/কোস ইন্টারফেসের জন্য। দীর্ঘতর রানগুলিতে সর্বোত্তম সংকেত অখণ্ডতার জন্য, উভয় প্রান্তে সঠিকভাবে গ্রাউন্ডিং সহ সুরক্ষিত টুইস্টড-প্যারের এনকোডার ক্যাবল ব্যবহার করুন।

Q5: যান্ত্রিক মাউন্ট প্রয়োজনীয়তা কি?

6FX2001-3EB02 একটিসিঙ্ক্রোন (সিঙ্ক্রোন) ফ্ল্যাঞ্জসরাসরি শ্যাফ্ট বা মোটর স্টাব মাউন্ট করার জন্য, একটি গ্রহণ6 মিমি ব্যাসার্ধশ্যাফ্ট। রেডিয়াল ফ্ল্যাঞ্জ সংযোগকারীটি তারের প্রস্থান কমপ্যাক্ট রাখে এটি ইনস্টলেশন স্পেস সীমিত হলে দরকারী।

পার্ট নম্বরঃ6FX2001-3EB02।নির্মাতাঃসিমেন্স এজি।সিরিজ:সিমোড্রাইভ / মোশন কন্ট্রোল এনকোডার।ইন্টারফেসঃসিন/কোস ১ পিপিরেজল্যুশন:1,024 পি/আর
