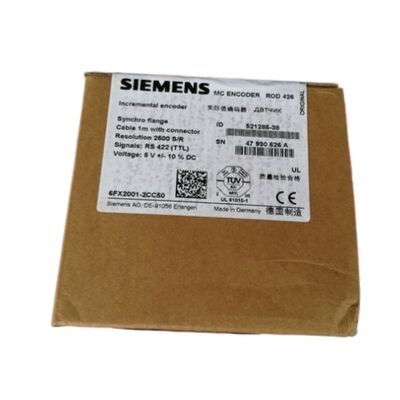

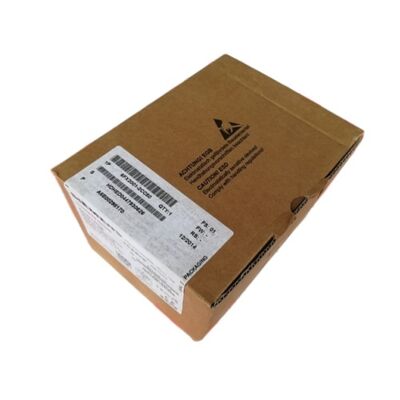

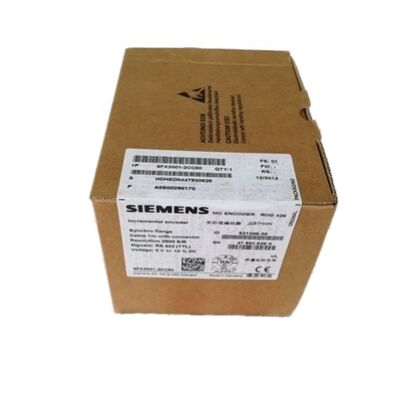

সিমেন্স 6FX2001-2CC50 ইনক্রিমেন্টাল এনকোডার

RS 422 (TTL) ∙ 2500 পি/আর ∙ সিঙ্ক্রো ফ্ল্যাঞ্জ ∙ 6 মিমি শ্যাফ্ট ∙ 5 ভি ∙ ইউনিভার্সাল ক্যাবল আউটলেট ∙ সিনুমেরিক / সিমোড্রাইভ সামঞ্জস্যপূর্ণ

প্রতিটি বিপ্লবের জন্য সুনির্দিষ্ট প্রতিক্রিয়া

একটি সিনুমেরিক-সজ্জিত মেশিন টুল বা সিমোড্রাইভ চালিত অক্ষের উপর,এনকোডার এমন একটি ডিভাইস যা ড্রাইভকে ক্রমাগত বলে যে শ্যাফ্টটি আসলে কোথায় রয়েছে, যেখানে এটি যাওয়ার আদেশ দেওয়া হয়নিকিন্তু যেখানে এটি শারীরিকভাবে পৌঁছেছে. ভুল ফিডব্যাক পেতে এবং নিয়ন্ত্রণ লুপ একত্রিত হতে পারে না. এটা ঠিক পেতে 2,একটি সিগন্যাল ইন্টারফেসে প্রতি ঘূর্ণায় 500 বার যা 100 মিটার পর্যন্ত দূরত্বে শব্দকে প্রত্যাখ্যান করে, এবং অক্ষ ঠিক যেমন CNC ইচ্ছুক আচরণ করে।

সিমেন্স 6FX2001-2CC50 হল একটি ইনক্রিমেন্টাল অপটিক্যাল রোটারি এনকোডার RS 422 (TTL) ডিফারেনশিয়াল আউটপুট, প্রতি ঘূর্ণায় 2500 ইমপ্লাস,এবং একটি ইউনিভার্সাল ক্যাবল আউটলেট যা একই হাউজিং থেকে উভয় অক্ষীয় এবং রেডিয়াল ক্যাবল রুটিং পরিচালনা করে. It carries the synchro flange standard that has been the mechanical reference for Siemens motion control encoder mounting across decades of machine tool builds — making it a direct fit across the widest range of SIMODRIVE and SINUMERIK installations.

টেকনিক্যাল স্পেসিফিকেশন

আরএস ৪২২ (টিটিএল) ইন্টারফেসঃ মেশিন ফ্লোরে ডিফারেনশিয়াল সিগন্যালিং কেন গুরুত্বপূর্ণ

একটি মেশিন টুল ক্যাবিনেট একটি শান্ত বৈদ্যুতিক পরিবেশ নয়। পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভগুলি কাছাকাছি উচ্চ ফ্রিকোয়েন্সিতে কিলোওয়াট পরিবর্তন করে। যোগাযোগকারীরা প্ররোচিত স্পাইক তৈরি করে।দীর্ঘ ক্যাবল লাইনগুলি বিদ্যুৎ তারের সাথে ভাগ করা ক্যানেলগুলির মধ্য দিয়ে যায়এই প্রেক্ষাপটে, একটি একক-শেষ TTL এনকোডার সংকেত ground জমিতে রেফারেন্স করা হয় এবং ক্যাবলের দৈর্ঘ্য এবং গোলমাল উত্সের নিকটবর্তীতার অনুপাতে হস্তক্ষেপ গ্রহণ করে।

আরএস ৪২২ এই দুর্বলতা দূর করে প্রতিটি সংকেতকে একটি ডিফারেনশিয়াল জোড়া হিসাবে প্রেরণ করেঃ দুটি তারের পরিপূরক ভোল্টেজ বহন করে। রিসিভার জোড়া মধ্যে পার্থক্য পরিমাপ করে,কোন তারের পরম ভোল্টেজ নয়. যে কোন শব্দ যা তারের মধ্যে জোড়া উভয় তারের সমানভাবে প্রভাবিত করে, তাই তার অবদান রিসিভারে বাতিল করা হয়.ফলাফলটি হল একটি সংকেত যা একই পরিবেশে একক-সমাপ্তি টিটিএল যা ধরে রাখতে পারে তার চেয়ে অনেক বেশি 100 মিটার পর্যন্ত ক্যাবল চালায়.

6FX2001-2CC50 এর 2,500 পি / আর রেজোলিউশনের জন্য সাধারণ সার্ভো গতিতে, সর্বোচ্চ স্ক্যানিং ফ্রিকোয়েন্সি 300 কিলোহার্টজ বৈদ্যুতিক সিলিং। 6,000 RPM এর শ্যাফ্ট গতিতে এনকোডারটি 250,সেকেন্ডে ০০০ পালস ✓ এই সীমার মধ্যে ✓ ইন্টারফেস স্পেসিফিকেশনের মধ্যে থাকাকালীন SIMODRIVE কন্ট্রোল বোর্ডকে প্রচুর সিগন্যাল মানের মার্জিন দেয়.

প্রতি ঘূর্ণন প্রতি 2500 পালসঃ উচ্চ মানের যন্ত্রপাতি জন্য যথেষ্ট বিস্তারিত

একটি ইনক্রিমেন্টাল এনকোডারের রেজোলিউশন ড্রাইভ সনাক্ত এবং প্রতিক্রিয়া জানাতে পারে এমন ক্ষুদ্রতম কৌণিক ইনক্রিমেন্ট নির্ধারণ করে। ২,৫০০ পি / আর এ, একটি ইমপ্লাস শ্যাফ্টের ঘূর্ণনের ০.১৪৪ ° এর সাথে মিলে যায়।ড্রাইভের অভ্যন্তরীণ বর্গক্ষেত্র গণনা করার পরে (এ এবং বি এর × 4 মূল্যায়ন), কার্যকর রেজোলিউশন প্রতি ঘূর্ণন প্রতি 10,000 গণনা √ 0.036 ° এর কৌণিক ধাপে পৌঁছায়।

একটি 5 মিমি পিচ বলস্রু সহ একটি রৈখিক ফিড অক্ষের জন্য, প্রতি ঘূর্ণন প্রতি 10,000 গণনা 0.5 μm প্রতি গণনার একটি রৈখিক রেজোলিউশনে অনুবাদ করে।কনট্যুর টার্নিংয়ের সময় সি-অক্ষ মোডে কাজ করা একটি টার্নিং সেন্টার স্পিন্ডলের জন্যএই রেজোলিউশন স্তরটি বেশিরভাগ স্ট্যান্ডার্ড অ্যাপ্লিকেশন জুড়ে নির্ভুল সিএনসি মেশিনিংয়ের চাহিদাগুলিকে কভার করে।

ইউনিভার্সাল ক্যাবল আউটলেটঃ এক এসকিউ, দুটি রাউটিং বিকল্প

অর্ডার করার আগে "ইউনিভার্সাল ক্যাবল আউটলেট" বৈশিষ্ট্যটি বোঝার মূল্যবান। The 6FX2001-2CC50's cable exit point is designed to accommodate both axial routing (cable exits parallel to the shaft axis) and radial routing (cable exits perpendicular to the shaft) from the same housing. This flexibility means one part number works across machine configurations where the encoder must route its cable in different directions — eliminating the need to stock separate axial and radial variants for the same resolution.

সম্পর্কিত রূপান্তরকারী 6FX2001-2EC50 (রেডিয়াল ফ্ল্যাঞ্জ সংযোগকারী) এবং 6FX2001-2GC50 (অক্সিয়াল ফ্ল্যাঞ্জ সংযোগকারী) একটি হার্ড ওয়্যারযুক্ত সংযোগকারী মাউন্ট পছন্দ করা হলে স্থির দিকের বিকল্পগুলি সরবরাহ করে।প্রাক-ক্যাবলযুক্ত 1 মিটার তারের সাথে CC50 ইউনিভার্সাল মডেলটি পুনর্নির্মাণ এবং মিশ্র কনফিগারেশন রক্ষণাবেক্ষণের জন্য আরও নমনীয় পছন্দ.

সিঙ্ক্রো ফ্ল্যাঞ্জ: যান্ত্রিক মান যা সময়ের পরীক্ষায় দাঁড়িয়ে আছে

সিঙ্ক্রো ফ্ল্যাঞ্জ হল এনকোডার মাউন্ট করার জন্য একটি স্ট্যান্ডার্ডাইজড যান্ত্রিক ইন্টারফেস, একটি সুনির্দিষ্ট গ্রাউন্ড ফ্ল্যাঞ্জের দেহ ব্যবহার করে যা মোটর বা মেশিনের শেষ প্লেটে একটি ম্যাচিং রিসেসের বিরুদ্ধে অবস্থিত,এবং একটি ক্ল্যাম্পিং কলার যা স্ট্রিপ ইন্টারফারেন্স ফিটিং ছাড়াই কনসেন্ট্রিসিটি নিশ্চিত করেএই পদ্ধতিটি এনকোডার শ্যাফ্টে বাঁকানো লোড প্রেরণ না করে বাস্তব মেশিন সমাবেশগুলিতে বিদ্যমান ছোট ছোট সংযোগ বিচ্ছিন্নতা এবং তাপীয় সম্প্রসারণের পার্থক্যকে সহ্য করে।

6FX2001-2CC50 এর সিঙ্ক্রো ফ্ল্যাঞ্জ মাউন্টটি সিনুমেরিক এবং সিমোড্রাইভ-সজ্জিত মেশিন টুলগুলির বিস্তৃত জনসংখ্যার সাথে যান্ত্রিকভাবে সামঞ্জস্যপূর্ণ যা কয়েক দশক ধরে এই স্ট্যান্ডার্ডটি ব্যবহার করেছে,মেশিনের এনকোডার মাউন্ট ইন্টারফেস পরিবর্তন না করেই এটি প্রতিস্থাপন এনকোডার হিসাবে ব্যবহার করা সহজ করে তোলে.

সিমেন্স কন্ট্রোল সিস্টেমের সাথে সামঞ্জস্য

6FX2001-2CC50 একটি সিস্টেম-পরীক্ষিত, সিমেন্সের সার্টিফাইড গতি নিয়ন্ত্রণ উপাদান যা নিম্নলিখিতগুলির সাথে ব্যবহারের জন্য নথিভুক্তঃ

• সিনুমেরিকসিএনসি সিস্টেম (৮৪০ডি এসএল, ৮১০ডি এবং সংশ্লিষ্ট প্ল্যাটফর্ম সহ)
• সিমোড্রাইভ ৬১১ড্রাইভ সিস্টেম (টিটিএল এনকোডার ইনপুট সহ অ্যানালগ এবং ডিজিটাল ভেরিয়েন্ট)
• সিমোশনগতি নিয়ন্ত্রণ ব্যবস্থা
• সিম্যাটিকএনকোডার ইনপুট মডিউল সহ প্রযুক্তি নিয়ামক
• সিনামিক্সউপযুক্ত টিটিএল এনকোডার ইন্টারফেস মডিউল সহ ড্রাইভ সিস্টেম

The encoder is classified within Siemens' motion control encoder family as suitable for feed axis and spindle applications on machine tools where the encoder is mounted directly to the axis motor or gearbox shaft.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6FX2001-2CC50 এবং 6FX2001-3CC50 এর মধ্যে পার্থক্য কী?

উভয়ই একটি সিঙ্ক্রো ফ্ল্যাঞ্জ এবং 6 মিমি শ্যাফ্ট সহ 2,500 পি / আর এনকোডার এবং উভয়ই ইউনিভার্সাল ক্যাবল আউটলেট ব্যবহার করে। মূল পার্থক্যটি আউটপুট ইন্টারফেস।6FX2001-2CC50 একটি TTL এনকোডার ইনপুট সঙ্গে ড্রাইভ নিয়ামক দ্বারা সরাসরি ব্যবহারযোগ্য RS 422 (TTL) ডিজিটাল ডিফারেনশিয়াল সংকেত আউটপুট. 6FX2001-3CC50 1V পিক-টু-পিক সিনোসয়েডাল সিগন্যাল আউটপুট করে (সিন/কোস 1Vpp ফরম্যাট),যা ইন্টারপোলেশনের মাধ্যমে সূক্ষ্ম অবস্থানের রেজল্যুশন অর্জনের জন্য ড্রাইভ বা সিএনসিতে একটি সিন/কোস-সক্ষম ইনপুট প্রয়োজন. আপনার ড্রাইভের এনকোডার ইনপুট স্পেসিফিকেশন চেক করুন অর্ডার করার আগে TTL এবং sin/cos ইনপুট বিনিময়যোগ্য নয়.

প্রশ্ন 2: এই এনকোডারটি SIMODRIVE 611 ডিজিটাল ড্রাইভ মডিউলগুলির সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ, যদি ৬১১ ডিজিটাল কন্ট্রোল ইউনিট টিটিএল এনকোডার মূল্যায়ন ইনপুট দিয়ে সজ্জিত থাকে।অনেক SIMODRIVE 611 ডিজিটাল অক্ষ নিয়ন্ত্রণ ইউনিট তাদের স্ট্যান্ডার্ড স্পেসিফিকেশনের অংশ হিসাবে RS 422 (TTL) ইনক্রিমেন্টাল এনকোডার ইনপুট সমর্থন করেআপনার ড্রাইভ মডিউলে ইনস্টল করা কন্ট্রোল বোর্ডের সঠিক বৈকল্পিকটি নিশ্চিত করুন এবং এটি 6FX2001-2CC50 সংযোগ করার আগে এটি TTL এনকোডার মূল্যায়ন সমর্থন করে তা নিশ্চিত করুন।

প্রশ্ন ৩ঃ এনকোডারে একটি রেফারেন্স ইমপ্লান্স (জেড সিগন্যাল) রয়েছে। এটি কীভাবে ব্যবহার করা হয়?

Z সিগন্যাল হল একটি নির্দিষ্ট কোণীয় অবস্থানে প্রতি ঘূর্ণন একবার একটি একক পালস আউটপুট।Z pulse reference point approach (homing) procedure for is used √ ড্রাইভটি Z pulse detected না হওয়া পর্যন্ত অক্ষটি সরিয়ে দেয়, পাওয়ার-আপের পরে একটি পরিচিত পুনরাবৃত্তিযোগ্য অবস্থান রেফারেন্স স্থাপন করে। রেফারেন্স হোমিং ছাড়া, ইনক্রিমেন্টাল এনকোডারের অবস্থানের গণনার কোনও সংজ্ঞায়িত সূচনা পয়েন্ট নেই।সঠিকভাবে CNC এর হোমিং কনফিগারেশনে Z পালস ব্যবহার করে নিশ্চিত করে যে মেশিন হোম একই শারীরিক অবস্থান প্রতিবার.

প্রশ্ন ৪ঃ যদি সরবরাহের ভোল্টেজ ঠিক ৫ ভোল্টেজ থেকে বিচ্যুত হয় তাহলে কি হবে?

6FX2001-2CC50 5V সরবরাহের ±10% বৈচিত্র্য সহ্য করে, তাই এটি 4.5V থেকে 5.5V এর মধ্যে যে কোনও জায়গায় সঠিকভাবে কাজ করে। এই পরিসরের বাইরে, সংকেতের গুণমান হ্রাস পেতে পারে।যদি সরবরাহ ভোল্টেজ অস্থির বা গোলমাল হয়, এনকোডার কাছাকাছি পর্যাপ্ত বিচ্ছিন্নতা সঙ্গে একটি নিয়ন্ত্রিত 5 ভোল্ট সরবরাহ সুপারিশ করা হয়।মনে রাখবেন যে "-2N" উপসর্গ সহ 6FX2001 পরিবারের অন্যান্য রূপগুলি বৃহত্তর অপারেটিং ভোল্টেজ ব্যাপ্তি (10 ′′ 30V) সমর্থন করে, যা যদি 5 ভোল্টের সঠিক নিয়ন্ত্রন কঠিন হয় তবে এটি আরও উপযুক্ত হতে পারে।

প্রশ্ন ৫ঃ অকাল লেয়ারের ব্যর্থতা এড়াতে এনকোডারটিকে কীভাবে যান্ত্রিকভাবে সংযুক্ত করা উচিত?

এনকোডার শ্যাফ্ট এবং মেশিন শ্যাফ্টের মধ্যে সরাসরি শক্ত সংযোগের পরামর্শ দেওয়া হয় না।যেকোনো অবশিষ্ট ভুল সমন্বয় √ কৌণিক বা সমান্তরাল √ সরাসরি এনকোডার এর অভ্যন্তরীণ bearings উপর রেডিয়াল এবং অক্ষীয় লোড অনুবাদএকটি নমনীয় কাপলিং যা ছোট ভুল সমন্বয়কে সামঞ্জস্য করে (সাধারণত 0.1 মিমি সমান্তরাল অফসেটের চেয়ে কম এবং 0.0 মিমি থেকে কম) ।5° কৌণিক ভুল সমন্বয়) সর্বদা এনকোডার অক্ষ এবং চালিত অক্ষের মধ্যে ব্যবহার করা উচিত∙ কোন মধ্যবর্তী সংযোগ ছাড়া বেল্ট বা চেইন দিয়ে এনকোডার শ্যাফ্ট চালাবেন না ∙ বেল্ট টেনশন থেকে পার্শ্বীয় বাহিনী শ্যাফ্টের অনুমোদিত রেডিয়াল লোড অতিক্রম করতে পারে।
