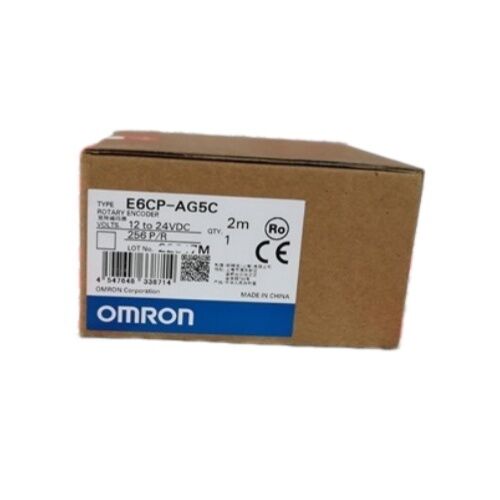

OMRON E6CP-AG5C রোটারি এনকোডার

নিখুঁত∙ ৮ বিট গ্রে কোড∙ ২৫৬ পিপিআর∙ ৫০ মিমি হাউজিং∙ ১২২৪ ভিডিসি∙ H8PS ক্যাম পজিশনার সামঞ্জস্যপূর্ণ

কোণ নিয়ন্ত্রণ যা আপনি যেখানে আছেন সেখান থেকে শুরু হয়

ইনক্রিমেন্টাল এনকোডার একটি রেফারেন্স পয়েন্ট থেকে ইমপ্লান্স গণনা করে। পরম এনকোডার শুধু আপনাকে বলে যে আপনি কোথায় আছেন। এই পার্থক্যটি গুরুত্বপূর্ণ যখনই একটি মেশিন চালু হয়, একটি ই-স্টপ থেকে পুনরুদ্ধার করে,অথবা একটি পরিকল্পিত বন্ধ পরে পুনরায় শুরু ¢ E6CP-AG5C এটি পাওয়ার গ্রহণ প্রথম মুহূর্ত থেকে একটি অনন্য কৌণিক অবস্থান কোড আউটপুট, কোন হোমিং চক্র, কোন রেফারেন্স রান, কোন অপেক্ষা.

OMRON এর E6CP-A সিরিজের অংশ, এই কম্প্যাক্ট পরম ঘূর্ণনশীল এনকোডার প্রতি ঘূর্ণন প্রতি 256 অবস্থান জুড়ে 8-বিট গ্রে কোড আউটপুট প্রদান করে ¢ ক্যাম টাইমিং নিয়ন্ত্রণ, সূচক সিকোয়েন্স,এবং সাধারণ শিল্প স্বয়ংক্রিয়করণ কাজের পুরো পরিসীমা জুড়ে কৌণিক অবস্থান পর্যবেক্ষণএর হালকা ওজন ABS হাউজিং, 50mm ব্যাসার্ধ ফুটপ্রিন্ট,এবং ওমরনের এইচ৮পিএস ক্যাম পজিশনারের সাথে সরাসরি সামঞ্জস্যতা এটিকে অটোমেশন কন্ট্রোল প্যানেল এবং মেশিন টাইমিং সিস্টেমে বছরের পর বছর ধরে একটি স্ট্যান্ডার্ড রেফারেন্স করেছে.

টেকনিক্যাল স্পেসিফিকেশন

গ্রে কোড আউটপুটঃ ত্রুটি ছাড়াই নির্ভুলতা

স্ট্যান্ডার্ড বাইনারি আউটপুট নির্দিষ্ট গণনা ট্রানজিশনে একযোগে একাধিক বিট পরিবর্তন করে, সংক্ষিপ্ত উইন্ডো তৈরি করে যেখানে আউটপুটটি ভুলভাবে পড়তে পারে।ধূসর কোড এটিকে দূর করে যে কোনও নির্দিষ্ট ধাপে কেবলমাত্র একটি বিট পরিবর্তন নিশ্চিত করে .

কোণ ভিত্তিক মেশিন টাইমিং এবং ক্যাম নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য, এই একক-বিট-পরিবর্তন বৈশিষ্ট্যটি সরাসরি ভুল অবস্থানের পাঠের ঝুঁকি হ্রাস করে যা ভুল মেশিন অপারেশনকে ট্রিগার করতে পারে।E6CP-AG5C এর 8-বিট গ্রে আউটপুট 256 স্পষ্ট, এক পূর্ণ ঘূর্ণন জুড়ে ক্রমিক কৌণিক অবস্থান, প্রতিটি একটি অনন্য কোড যা স্বাভাবিক অপারেশন সময় তার প্রতিবেশীদের সাথে বিভ্রান্ত করা যাবে না।

অপটিক্যাল সিস্টেমঃ কোন ব্রাশ, কম ত্রুটি

প্রাচীনতম কোণীয় অবস্থান সেন্সরগুলি ব্রাশের যোগাযোগ ব্যবহার করে √ যান্ত্রিক উপাদানগুলি যা পোড়া, বৈদ্যুতিক শব্দ তৈরি করে এবং তাদের যোগাযোগের প্রতিরোধের তাপমাত্রার সাথে ড্রাফ্ট হিসাবে আউটপুট বৈচিত্র্য তৈরি করে। The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.

এটি এমন পরিবেশে গুরুত্বপূর্ণ যেখানে সেন্সর তাপ উত্সের কাছাকাছি থাকে, দৈনিক তাপমাত্রার বিস্তৃত পরিবর্তন ঘটে বা অবিচ্ছিন্নভাবে কাজ করে।একটি ব্রাশহীন অপটিক্যাল সিস্টেমেরও সিগন্যাল পাথে কোনও পরিধানের যোগাযোগের অংশ নেই, যা উচ্চ-চক্র অ্যাপ্লিকেশনগুলিতে পরিষেবা জীবনকে সরাসরি অবদান রাখে।

এইচ৮পিএস ক্যাম পজিশনারঃ এই সংযোগের জন্য ডিজাইন করা

OMRON-এর H8PS হল একটি ডেডিকেটেড ক্যাম পজিশনার কন্ট্রোলার, এটি এমন একটি ডিভাইস যা এনকোডারের কোণীয় অবস্থানের আউটপুট পর্যবেক্ষণ করে এবং সঠিকভাবে সংজ্ঞায়িত কোণীয় অবস্থানে আউটপুটগুলি ট্রিগার করে।একটি সম্পূর্ণরূপে প্রোগ্রামযোগ্য মধ্যে একটি যান্ত্রিক cam ড্রাম ফাংশন পুনরাবৃত্তি, সহজেই পুনরায় কনফিগারযোগ্য ফর্ম।

E6CP-AG5C বিশেষভাবে OMRON দ্বারা H8PS এর সাথে ব্যবহারের জন্য এনকোডার হিসাবে তালিকাভুক্ত করা হয়েছে, এবং এই এনকোডারটির -C উপসর্গ বৈকল্পিকটিতে সরাসরি H8PS ইন্টারফেসের জন্য বিশেষভাবে ডিজাইন করা একটি সংযোগকারী অন্তর্ভুক্ত রয়েছে।সমন্বয় উচ্চ নির্ভুলতার সঙ্গে বিভিন্ন স্বয়ংক্রিয় মেশিনের অপারেশন সময় সনাক্ত, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.

H8PS ব্যবহার না করে এমন সিস্টেমের জন্য, স্ট্যান্ডার্ড E6CP-AG5C (প্রি-ক্যাবলযুক্ত ক্যাবল, কোনও সংযোগকারী নেই) খোলা সংগ্রাহকের আউটপুটে 8-বিট সমান্তরাল গ্রে কোড পড়তে সক্ষম যে কোনও নিয়ামকের সাথে সংযুক্ত হয়।

তারের রঙ এবং আউটপুট বরাদ্দ

E6CP-AG5C একটি রঙ-কোডযুক্ত প্রাক-ক্যাবল ব্যবহার করে যা OMRON এর অফিসিয়াল ডেটাশীট অনুযায়ী নিম্নলিখিত আউটপুট বরাদ্দ সহঃ

গুরুত্বপূর্ণঃএনকোডার আউটপুট পড়ার আগে কমপক্ষে ১ সেকেন্ডের জন্য অপেক্ষা করুন। ওমরনের ডকুমেন্টেশনটি নির্দিষ্ট করে যে এনকোডারটি পাওয়ার প্রয়োগের পরে প্রথম সেকেন্ডের জন্য ভুল ইমপ্লান্ট আউটপুট করতে পারে।

এই এনকোডার কোথায় ব্যবহৃত হয়

E6CP-AG5C এর নিখুঁত আউটপুট, কম্প্যাক্ট 50 মিমি হাউজিং এবং সহজ সমান্তরাল গ্রে কোড ইন্টারফেসের সমন্বয় একটি বিস্তৃত কোণীয় অবস্থান সনাক্তকরণ কাজের জন্য উপযুক্তঃ

• ক্যাম পজিশনার সিস্টেমমেশিন টাইমিং নিয়ন্ত্রণের জন্য OMRON H8PS এর সাথে সরাসরি জুটিবদ্ধ
• প্যাকেজিং যন্ত্রপাতি
