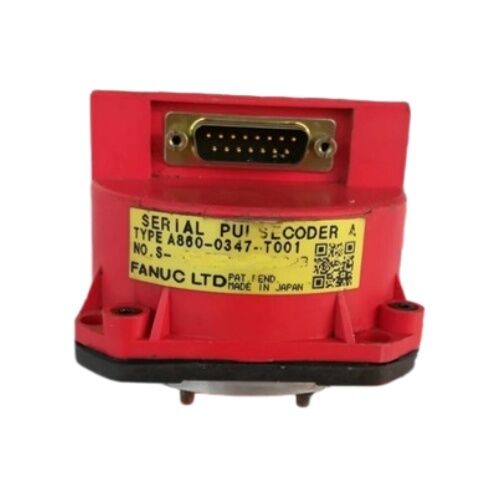

দফানুক A860-0347-T001একটি সিরিয়াল এ পরম পালস কোডার যা ফানুকের এস-সিরিজ এসি সার্ভো মোটর রেঞ্জের মধ্যে নির্দিষ্ট মডেলগুলিতে লাগানো হয় — বিশেষ করে মডেল 3-0S এবং মডেল 4-0S মোটর।

সিরিয়াল এ প্রোটোকলটি ছিল S-সিরিজের জন্য ফানুকের প্রথম প্রজন্মের সিরিয়াল এনকোডার বিন্যাস, মোটর থেকে সার্ভো অ্যামপ্লিফায়ারে সিরিয়াল লিঙ্কের উপর পরম অবস্থান প্রতিক্রিয়া প্রদান করে, S-সিরিজ মোটরের অপারেটিং চরিত্রের জন্য উপযুক্ত রেজোলিউশন সহ অবস্থান ডেটা সরবরাহ করার সময় মেশিন স্টার্টআপে একটি রেফারেন্স রিটার্নের প্রয়োজনীয়তা দূর করে।

এনকোডার বডিতে ডি-সাব সংযোগকারী হল A860-0347 পরিবারের মধ্যে এই বৈকল্পিকটির শারীরিক শনাক্তকারী।

D-সাব সংযোগকারীগুলি — ট্র্যাপিজয়েডাল মাল্টি-পিন ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড — যে যুগে S-সিরিজ মোটর তৈরি করা হয়েছিল সেই যুগে সার্ভো ফিডব্যাক সংযোগের জন্য একটি সাধারণ পছন্দ ছিল, এবং T001-এর ডি-সাব মোটর ফিডব্যাক ক্যাবল অ্যাসেম্বলিতে সংশ্লিষ্ট সকেটের সাথে মেট করে। এই সংযোগকারী বিন্যাসটি কেবলের চলার ক্ষেত্রে কোনো ব্যাঘাত না ঘটিয়ে এনকোডারকে প্রতিস্থাপন করার অনুমতি দেয় — প্রতিস্থাপন T001 সরাসরি বিদ্যমান তারের মোটর-এন্ড সকেটে প্লাগ করে।

S-সিরিজ মোটর যেগুলির সাথে A860-0347-T001 যুক্ত আছে তারা আলফা সিরিজের তুলনায় ফানুক সার্ভো মোটরগুলির একটি আগের প্রজন্মের প্রতিনিধিত্ব করে।

3-0S এবং 4-0S উপাধিগুলি নির্দিষ্ট টর্ক এবং গতির শ্রেণীবিভাগে মধ্য-ফ্রেম S-সিরিজ মোটরগুলি নির্দেশ করে। এই মোটরগুলির সাথে তৈরি মেশিনগুলি - টার্নিং সেন্টার, মেশিনিং সেন্টার, এবং 1990 এর দশকের প্রধান নির্মাতাদের থেকে স্থানান্তর লাইন সরঞ্জামগুলি - বিশ্বব্যাপী উত্পাদন সুবিধাগুলিতে কাজ চালিয়ে যাচ্ছে, পরীক্ষিত প্রতিস্থাপন পালস কোডারগুলিকে ঐতিহাসিক কৌতূহলের পরিবর্তে একটি সক্রিয় রক্ষণাবেক্ষণের প্রয়োজন করে তোলে৷

Fanuc S-সিরিজ ইকোসিস্টেমের সমস্ত পরম সিরিয়াল পালস কোডারের মতো, A860-0347-T001-এর পরম অবস্থান ক্ষমতা মেশিন পাওয়ার চক্রের মাধ্যমে মাল্টি-টার্ন কাউন্ট বজায় রাখতে সার্ভো অ্যামপ্লিফায়ারে ব্যাটারি ব্যাকআপের উপর নির্ভর করে।

একটি স্বাস্থ্যকর পরিবর্ধক ব্যাটারি হল "স্টার্টআপে কোন রেফারেন্স রিটার্ন" সুবিধার জন্য অপারেশনাল পূর্বশর্ত যা এই এনকোডারটিকে আগের S-সিরিজ মোটরগুলিতে ব্যবহৃত বর্ধিত প্রকারগুলি থেকে আলাদা করে৷

কী স্পেসিফিকেশন

সিরিয়াল এ প্রোটোকল — এস-সিরিজ প্রসঙ্গ

সিরিয়াল A প্রোটোকল S-সিরিজের জন্য ফানুক সিরিয়াল এনকোডারের প্রথম প্রজন্মের A860-0347-T001 রাখে। সিরিয়াল A-এর আগে, S-সিরিজ মোটরগুলি ক্রমবর্ধমান পালস কোডার (A860-0315, A860-0316 পরিবার) ব্যবহার করত যা A/B/Z কোয়াড্রেচার সংকেত তৈরি করত। সিরিয়াল A সেই অ্যানালগ কোয়াড্রেচার আউটপুটগুলিকে একটি কমপ্যাক্ট সিরিয়াল ডেটা লিঙ্ক দিয়ে প্রতিস্থাপিত করেছে, এনকোডার এবং অ্যামপ্লিফায়ারের মধ্যে প্রয়োজনীয় কন্ডাক্টরের সংখ্যা হ্রাস করে একই সাথে পরম অবস্থান প্রতিক্রিয়া সক্ষম করে যা ক্রমবর্ধমান প্রকারগুলি প্রদান করতে পারে না।

সিরিয়াল পরম প্রতিক্রিয়ায় রূপান্তরটি মেশিন অপারেটরদের জন্য একটি উল্লেখযোগ্য অপারেশনাল উন্নতি ছিল: সিরিয়াল এ এনকোডার সহ মেশিনগুলি পরিকল্পিত বা অপরিকল্পিত শাটডাউনের পরে অবিলম্বে উত্পাদন পুনরায় শুরু করতে পারে, যদি পরিবর্ধক ব্যাটারি সুস্থ থাকে। ক্রমবর্ধমান এনকোডার সহ মেশিনগুলির প্রতিটি পাওয়ার চক্রের পরে একটি কাঠামোগত রেফারেন্স রিটার্ন ক্রম প্রয়োজন, শুরুতে সময় যোগ করে এবং রক্ষণাবেক্ষণের সময় নমনীয়তা সীমিত করে।

S-সিরিজে ব্যবহৃত সিরিয়াল A প্রোটোকল পরবর্তী আলফা এবং আলফা i এনকোডার প্রজন্মে ব্যবহৃত সিরিয়াল প্রোটোকল থেকে আলাদা। A860-0347-T001 আলফা সিরিজ এনকোডার (A860-0346, A860-0356 পরিবার) বা আলফা i এনকোডার (A860-2001 সিরিজ) এর সাথে বৈদ্যুতিক বা প্রোটোকল-সামঞ্জস্যপূর্ণ নয় — তারা বিভিন্ন মোটর প্রজন্মকে পরিবেশন করে এবং বিভিন্ন অ্যামপ্লিফায়ার ইন্টারফায়ারের সাথে যোগাযোগ করে।

ডি-সাব সংযোগকারী — ক্ষেত্র সনাক্তকরণ এবং প্রতিস্থাপন নোট

A860-0347-T001-এর ডি-সাব সংযোগকারী বিন্যাসটি ল্যাচিং রিটেনশন স্ক্রু সহ স্ট্যান্ডার্ড ট্র্যাপিজয়েডাল হাউজিং ব্যবহার করে। ফিল্ডে একটি মোটর পরীক্ষা করার সময়, ক্যাবলের মোটরের প্রান্তে থাকা D-সাব সকেট - একটি অ্যামফেনল বা ফ্ল্যাট-পিন সংযোগকারীর পরিবর্তে - শারীরিক নির্দেশক যে এই T001 ডি-সাব ভেরিয়েন্টটি একটি ভিন্ন A860-0347 সিরিজের বৈকল্পিকের পরিবর্তে সঠিক এনকোডার৷

একটি প্রতিস্থাপনের অর্ডার দেওয়ার আগে, নিশ্চিত করুন যে মোটরের প্রতিক্রিয়া তারের এনকোডারের শেষে একটি ডি-সাব সকেট রয়েছে; T001 একটি ভিন্ন সংযোজক বিন্যাস সঙ্গে সমাপ্ত একটি তারের মাপসই করা হবে না.

FAQ

প্রশ্ন 1: A860-0347-T001 যোগাযোগ হারালে কোন CNC অ্যালার্ম দেখা যায় এবং প্রথম ডায়াগনস্টিক পদক্ষেপ কী?

সিরিয়াল A এনকোডার কমিউনিকেশন ফল্টগুলি সাধারণত SV-3xx সিরিজ অ্যালার্ম হিসাবে সামঞ্জস্যপূর্ণ CNC জেনারেশনে প্রদর্শিত হয় — সাধারণত SV360 (সিরিয়াল ডেটা ত্রুটি) বা একটি অক্ষ অ্যালার্ম যা নির্দেশ করে যে সার্ভোকে শক্তি দেওয়া যায় না।

এনকোডারের নিন্দা করার আগে, এনকোডার বডিতে ডি-সাব সংযোগকারীকে সংযোগ বিচ্ছিন্ন করুন এবং পুনরায় সেট করুন, দূষণ বা শারীরিক ক্ষতির জন্য সমস্ত পিন পরীক্ষা করুন। নালির প্রান্তে কিঙ্কিং, ক্রাশ ড্যামেজ, বা চ্যাফিং এর জন্য ক্যাবল রান পরিদর্শন করুন।

যদি সংযোজক এবং তারের পরিদর্শনের মাধ্যমে অ্যালার্ম অব্যাহত থাকে, তাহলে অন্য অক্ষ থেকে একটি পরিচিত-ভাল ফিডব্যাক তারের পরিবর্তে (যদি সংযোগকারী-সামঞ্জস্যপূর্ণ)। একটি ত্রুটি যা তারের ক্ষতির প্রতিস্থাপিত তারের পয়েন্ট দিয়ে পরিষ্কার করে; যেটি এনকোডার বা এর পরিবর্ধক ইন্টারফেস সার্কিটের দিকে নির্দেশ করে।

প্রশ্ন 2: A860-0347-T001 কি একটি নতুন অংশ হিসাবে পাওয়া যায়, নাকি শুধুমাত্র উদ্বৃত্ত এবং বিনিময় হিসাবে?

S-সিরিজ মোটর প্রজন্ম বর্তমান ফানুক উৎপাদনের পূর্ববর্তী, এবং A860-0347-T001 একচেটিয়াভাবে আফটারমার্কেটের মাধ্যমে সংগ্রহ করা হয় — কাজের মেশিন ডিকমিশন এবং মোটর মেরামত বিশেষজ্ঞদের কাছ থেকে পরিচালিত এক্সচেঞ্জ পুল থেকে উদ্বৃত্ত।

স্বনামধন্য সরবরাহকারীদের কাছ থেকে পরীক্ষিত এবং পর্যাপ্ত বিনিময় ইউনিটগুলি এর কার্যকরী অবস্থার প্রতি আস্থা রেখে প্রতিস্থাপনের সবচেয়ে ব্যবহারিক পথ।

একটি স্ট্যাটিক বেঞ্চ পরীক্ষা একাই এনকোডারের সিরিয়াল যোগাযোগের কার্যকারিতা যাচাই করে না; একটি সামঞ্জস্যপূর্ণ পরিবর্ধক এবং সিএনসিতে ঘূর্ণনের অধীনে পরীক্ষা করা অর্থপূর্ণ যোগ্যতা।

প্রশ্ন 3: A860-0347-T001 কি পরবর্তী পরম এনকোডার টাইপ দিয়ে প্রতিস্থাপন করা যেতে পারে যদি সরাসরি প্রতিস্থাপন অনুপলব্ধ হয়?

না — সিরিয়াল এ এনকোডারের প্রোটোকল এবং এমপ্লিফায়ার ইন্টারফেস সিরিয়াল এ ডেটা পাওয়ার জন্য ডিজাইন করা এস-সিরিজ সার্ভো এমপ্লিফায়ারের জন্য নির্দিষ্ট।

একটি ভিন্ন ফানুক এনকোডার পরিবারের সাথে প্রতিস্থাপনের জন্য একটি পরিবর্ধক প্রয়োজন যা সেই এনকোডারের প্রোটোকল গ্রহণ করতে পারে, যার ফলস্বরূপ শুধুমাত্র এনকোডারের বাইরে একটি সার্ভো সিস্টেম পরিবর্তনের প্রয়োজন হবে।

অনুশীলনে, সঠিক পদ্ধতি হল আফটার মার্কেট থেকে একটি সামঞ্জস্যপূর্ণ A860-0347-T001 উৎস করা।

একজন স্বনামধন্য Fanuc S-সিরিজ মোটর বিশেষজ্ঞ সঠিক T001 D-Sub ভেরিয়েন্ট উপলব্ধ কিনা বা তারের অভিযোজন সহ A860-0347 পরিবারের মধ্যে একটি সামঞ্জস্যপূর্ণ বিকল্প একটি বিকল্প কিনা সে বিষয়ে পরামর্শ দিতে পারেন।

প্রশ্ন 4: একটি প্রতিস্থাপন A860-0347-T001 লাগানোর পরে, কোন স্টার্টআপ পদ্ধতির প্রয়োজন হয়?

প্রতিটি এনকোডার প্রতিস্থাপনের পরে একটি রেফারেন্স রিটার্ন প্রয়োজন। মেশিনের যান্ত্রিক অবস্থানের সাথে নতুন এনকোডারের কোনো সংরক্ষিত মাল্টি-টার্ন কাউন্টের সম্পর্ক নেই — অ্যামপ্লিফায়ারের এসআরএএম রিসেট করা হয়েছে বা পূর্ববর্তী এনকোডারের কৌণিক অভিযোজনের সাথে সংযুক্ত একটি গণনা রয়েছে।

মেশিনে পাওয়ার, নিশ্চিত করুন যে এনকোডার কমিউনিকেশন অ্যালার্মটি সাফ হয়ে গেছে (ক্রমিক লিঙ্কটি প্রতিষ্ঠিত হয়েছে ইঙ্গিত করে), তারপর একটি সম্পূর্ণ রেফারেন্স রিটার্ন চক্রের মাধ্যমে অক্ষটি চালান। কোনো প্রোডাকশন প্রোগ্রাম চালানোর আগে রেফারেন্স রিটার্নের পরে অক্ষ অবস্থান প্রদর্শন প্রত্যাশিত মেশিন শূন্য স্থানাঙ্ক দেখায় যাচাই করুন।

প্রশ্ন 5: দীর্ঘ-চলমান S-সিরিজ মেশিনে A860-0347-T001-এর জন্য সবচেয়ে সাধারণ ব্যর্থতার ধরণগুলি কী কী?

বয়স-সম্পর্কিত ভারবহন পরিধান প্রাথমিক যান্ত্রিক ব্যর্থতা — অপটিক্যাল ডিস্ক সমাবেশ সমর্থনকারী এনকোডার বিয়ারিং খেলার বিকাশ ঘটায়, যা সিগন্যাল নয়েজ প্রবর্তন করে এবং শেষ পর্যন্ত সিরিয়াল কমিউনিকেশন অ্যালার্ম ট্রিগার করে।

মোটর শ্যাফ্ট সিলের মধ্য দিয়ে প্রবেশকারী কুল্যান্ট মিস্ট বা তেল অ্যারোসল থেকে অপটিক্যাল ডিস্কের দূষণ দ্বিতীয় প্রধান ব্যর্থতার পথ; ডিস্ক পৃষ্ঠটি অস্পষ্ট হয়ে যায়, সনাক্তকরণ থ্রেশহোল্ডের নীচে সংকেত প্রশস্ততা হ্রাস করে।

ডি-সাব কানেক্টর পিনের ক্ষয় — আর্দ্রতা, কুল্যান্ট বাষ্প বা লুব্রিকেন্ট মিস্ট কানেক্টরে প্রবেশ করে — মাঝে মধ্যে যোগাযোগের ত্রুটি ঘটায় যা সময়ের সাথে সাথে আরও খারাপ হয়। সব ক্ষেত্রে, এনকোডার ফিল্ড মেরামতযোগ্য নয়; বিনিময় হল পরিষেবা সমাধান।
