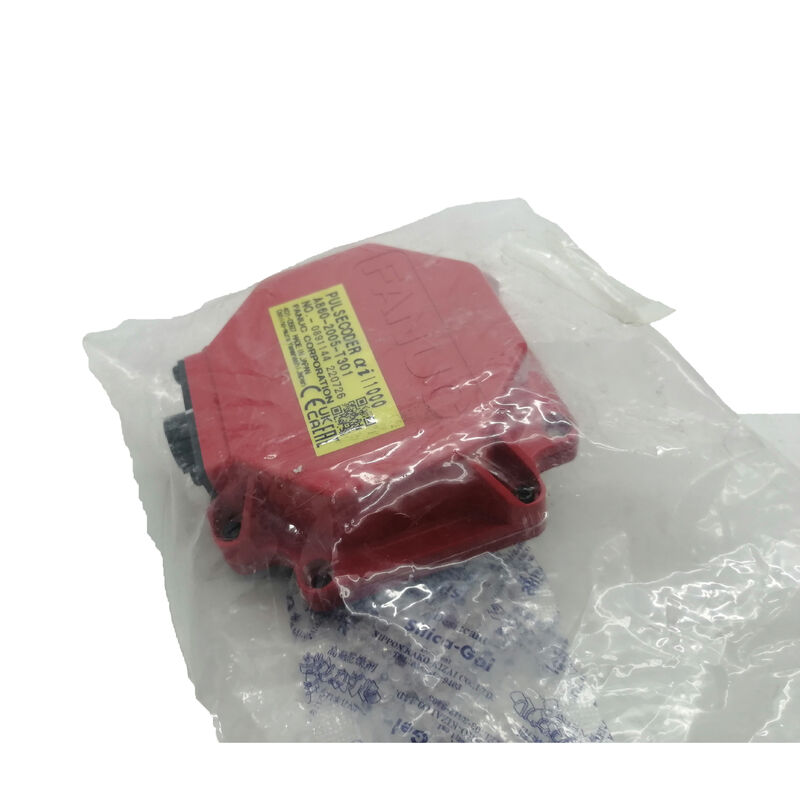

FANUC A860-2005-T301 পালস কোডার — আলফা আই সিরিজ এসি সার্ভো মোটরসের জন্য aiI1000 ইনক্রিমেন্টাল এনকোডার

উপাদানগুলির একটি সংক্ষিপ্ত তালিকা রয়েছে যেগুলি ব্যর্থ হলে, একটি সিএনসি মেশিন সম্পূর্ণ বন্ধ করে দেয়। সার্ভো মোটর পালস কোডার সেই তালিকার শীর্ষে রয়েছে। দFANUC A860-2005-T301AII1000 ক্রমবর্ধমান এনকোডারটি বিস্তৃত আলফা আই সিরিজ এসি সার্ভো মোটর পরিবার জুড়ে লাগানো হয়েছে — FANUC-এর শিল্প গতি নিয়ন্ত্রণ ইকোসিস্টেমের সবচেয়ে বিস্তৃতভাবে নিয়োজিত প্রতিক্রিয়া ডিভাইসগুলির মধ্যে একটি, যা কম্প্যাক্ট অক্ষ ড্রাইভ থেকে মোটর আকারগুলিকে বৃহৎ-ফরম্যাট উচ্চ-বিন্যাস ইউনিটের মাধ্যমে কভার করে।

aiI1000 পদবী মানে কি

aiI1000-এ "I" হল সমালোচনামূলক চরিত্র: এটি একটিবৃদ্ধিমূলকপালস কোডার, পরম এক নয়। যেখানে একটি পরম এনকোডার শক্তি ইতিহাস নির্বিশেষে প্রতিটি শ্যাফ্ট কোণে একটি অনন্য অবস্থান কোড আউটপুট করে, সেখানে aiI1000 একটি অবিচ্ছিন্ন পালস স্ট্রীম তৈরি করে যখন শ্যাফ্টটি ঘোরে — উচ্চ-রেজোলিউশন চতুর্ভুজ প্রতিক্রিয়া যা FANUC সার্ভো অ্যামপ্লিফায়ার গতি, দিকনির্দেশ এবং অবস্থানগত পরিবর্তন নির্ধারণ করতে প্রক্রিয়া করে।

ক্রমবর্ধমান প্রতিক্রিয়া CNC নিয়ন্ত্রণের রেফারেন্স পজিশন সিস্টেমের সাথে একত্রে কাজ করে। মেশিন স্টার্টআপে, প্রতিটি অক্ষ একটি পরিচিত ডেটাম স্থাপন করে একটি রেফারেন্স রিটার্ন সম্পাদন করে। সেই জায়গা থেকে, aiI1000 এনকোডার তার সাথে সমস্ত গতিবিধি ট্র্যাক করে1,000,000-পালস-প্রতি-বিপ্লবরেজোলিউশন — আলফা i মোটর পরিবারের সম্পূর্ণ অপারেটিং গতি পরিসীমা জুড়ে শক্ত অবস্থান সহনশীলতা এবং মসৃণ বেগ নিয়ন্ত্রণ সমর্থন করার জন্য যথেষ্ট গ্রানুলারিটি।

প্রযুক্তিগত বিশেষ উল্লেখ

একটি মোটর রেঞ্জ যা শিল্পকে বিস্তৃত করে

A860-2005-T301 কে সংকীর্ণ-অ্যাপ্লিকেশন এনকোডারগুলি থেকে আলাদা করে তা হল আলফা i মোটরগুলির প্রস্থ যা এটি পরিবেশন করে। থেকেαi2/4000— একটি কমপ্যাক্ট, দ্রুত মোটর যা ছোট অক্ষ ড্রাইভের জন্য উপযুক্ত — উচ্চ-টর্ক পর্যন্তαi50ভেরিয়েন্ট, AII1000 পালসকোডার হল FANUC-এর সম্পূর্ণ আলফা i AC সার্ভো রেঞ্জের মাঝারি এবং বড় ফ্রেম জুড়ে স্ট্যান্ডার্ড ফিডব্যাক ডিভাইস।

এই উভয় spans200 V AC এবং 400 V ACমোটর ভেরিয়েন্ট, মানে একই এনকোডার পার্ট নম্বর মোটর ফিডব্যাক সিস্টেমে পরিবর্তন ছাড়াই বিভিন্ন আঞ্চলিক পাওয়ার স্ট্যান্ডার্ডের জন্য তৈরি মেশিনগুলিকে কভার করে। এর মানে হল যে মিশ্র মেশিন ফ্লিটগুলি পরিচালনাকারী রক্ষণাবেক্ষণ দলগুলি একটি একক এনকোডার অংশ নম্বর স্টক করতে পারে এবং জানে যে এটি তাদের আলফা আই সার্ভো মোটরগুলির একটি উল্লেখযোগ্য অনুপাতের জন্য প্রযোজ্য।

ইনস্টলেশন: ওল্ডহ্যামের কাপলিং পদ্ধতি

A860-2005-T301 একটি এর মাধ্যমে ইনস্টল করেওল্ডহ্যামের কাপলিং— একটি থ্রি-পিস যান্ত্রিক কাপলিং যা এনকোডার শ্যাফ্টকে মোটর শ্যাফটের সাথে সংযুক্ত করে যখন দুটির মধ্যে সামান্য কৌণিক এবং সমান্তরাল মিসলাইনমেন্ট মিটমাট করে। এটি আলফা আই পালসকোডার পরিবারের জন্য FANUC-এর আদর্শ মাউন্টিং পদ্ধতি, এবং ইনস্টলেশন পদ্ধতিটি FANUC-এর মোটর প্রযুক্তিগত ম্যানুয়ালগুলিতে নথিভুক্ত করা হয়েছে।

ব্যবহারিক পদক্ষেপ: চারটি M4 হেক্সাগোনাল সকেট হেড বোল্ট পালসকোডারটিকে মোটরের শেষ বেল পর্যন্ত সুরক্ষিত করে। একটি ও-রিং এনকোডারটিকে মোটর পকেটে সিল করে, ইন্টারফেসে দূষণ প্রবেশ রোধ করে। পুনরায় সংযুক্ত করার সময় কাপলিংটির সঠিক অভিযোজন প্রয়োজন - দাঁতগুলি অবশ্যই সঠিকভাবে নিযুক্ত হতে হবে এবং ও-রিংটি চিমটি না করে পরিষ্কারভাবে বসতে হবে।

একটি সতর্কতা লক্ষণীয়: FANUC-এর নিজস্ব ডকুমেন্টেশন জোর দেয় যে ইনস্টলেশনের সময় পালসকোডার এবং মোটর কভার অবশ্যই শারীরিক শক গ্রহণ করবে না, কারণ এগুলি নির্ভুল অপটিক্যাল ডিভাইস। প্রতিস্থাপন পদ্ধতির সময় ধুলো এবং ঝাঁক থেকে এনকোডারকে রক্ষা করা সমান গুরুত্বপূর্ণ।

যেখানে এই এনকোডার কাজ করছে

আলফা আই মোটর সিরিজটি 2000 এর দশকের গোড়ার দিকে প্রভাবশালী FANUC সার্ভো প্ল্যাটফর্মে পরিণত হয়েছিল এবং এক দশকেরও বেশি সময় ধরে ব্যাপক নতুন মেশিন উৎপাদনে রয়ে গেছে। যে ইনস্টল করা বেসটি A860-2005-T301 তে অনুবাদ করে একটি সত্যিকারের সাধারণ রক্ষণাবেক্ষণ আইটেম জুড়ে:

সিএনসি মেশিনিং সেন্টার— Mazak, Makino, Okuma, DMG Mori, Doosan এবং FANUC 16i, 18i, 30i, এবং 31i কন্ট্রোল চালানো সহ নির্মাতাদের কাছ থেকে 3-অক্ষ, 4-অক্ষ এবং 5-অক্ষের মেশিনিং সেন্টারে প্রাথমিক অক্ষ ড্রাইভ (X, Y, Z, B, C)

CNC টার্নিং সেন্টার এবং Lathes— অক্ষ সার্ভো 2-অক্ষ, মাল্টি-অক্ষ এবং মিল-টার্ন কনফিগারেশনে ড্রাইভ করে যেখানে আলফা আই মোটরগুলি টুল ক্যারিয়ার এবং ওয়ার্কপিস অক্ষকে শক্তি দেয়

FANUC শিল্প রোবট— M, R, এবং LR সিরিজের রোবটগুলিতে আর্ম জয়েন্ট ড্রাইভ যেখানে αi মোটর পরিবার উচ্চ-পারফরম্যান্স অ্যাকচুয়েশন প্রদান করে

উত্সর্গীকৃত উত্পাদন সরঞ্জাম— কাস্টম অটোমেশন সেল, ট্রান্সফার লাইন, এবং স্বয়ংচালিত, মহাকাশ, এবং সাধারণ উত্পাদন পরিবেশে আলফা আই সার্ভো ড্রাইভের চারপাশে নির্মিত বিশেষ-উদ্দেশ্য মেশিনগুলি

প্রতিস্থাপনের আগে ত্রুটি নির্ণয়ের উপর একটি নোট

এনকোডার প্রতিস্থাপনের সবচেয়ে সাধারণ ভুলগুলির মধ্যে একটি হল এনকোডারটি আসলে ব্যর্থ উপাদান কিনা তা নিশ্চিত না করে প্রতিস্থাপন করা। এনকোডার ফল্টের সাথে সম্পর্কিত FANUC সার্ভো অ্যালার্ম (সাধারণত FANUC CNC সিস্টেমে 300-499 রেঞ্জে SV অ্যালার্ম) এছাড়াও তারের ক্ষতি, সংযোগকারীর ক্ষয়, পরিবর্ধক ত্রুটি, বা এনকোডার সিগন্যাল লাইনে হস্তক্ষেপ দ্বারা ট্রিগার হতে পারে।

এনকোডার প্রতিস্থাপনের প্রতিশ্রুতি দেওয়ার আগে, এনকোডার তারের ধারাবাহিকতা পরীক্ষা করা, মোটর এবং অ্যামপ্লিফায়ার উভয় প্রান্তে সংযোগকারী পরিদর্শন করা এবং একটি পরিচিত-ভাল তারের সাথে অদলবদল করা মূল্যবান। একটি নিশ্চিত এনকোডার ব্যর্থতা — হয় স্ট্যাটিক টেস্টিং সরঞ্জাম দ্বারা যাচাই করা হয় বা FANUC পরিবর্ধক সহ একটি পরীক্ষার মোটরে সন্দেহভাজন এনকোডার মাউন্ট করে — সর্বোচ্চ আত্মবিশ্বাস দেয় যে প্রতিস্থাপন ত্রুটিটি সমাধান করবে।

FAQ

প্রশ্ন 1: FANUC A860-2005-T301 কি একটি পরম বা বর্ধিত এনকোডার?

এটাবৃদ্ধিমূলক. aiI1000-এ "I" এর অর্থ ক্রমবর্ধমান। পরম এনকোডারের বিপরীতে, এটি পাওয়ার-অফের মাধ্যমে অবস্থানের ডেটা ধরে রাখে না — অক্ষ ডেটাম অবস্থান প্রতিষ্ঠা করতে প্রতিটি মেশিনের স্টার্টআপে সিএনসি নিয়ন্ত্রণকে অবশ্যই একটি রেফারেন্স রিটার্ন (অক্ষ হোমিং) করতে হবে।

প্রশ্ন 2: কোন FANUC সার্ভো মোটর A860-2005-T301 ব্যবহার করে?

এই এনকোডারটি কভার করেFANUC আলফা i সিরিজαi2/4000 থেকে αi4, αi8, αi12, αi22, αi30, αi40, এবং αi50 থেকে AC সার্ভো মোটর, সমস্ত গতির বৈচিত্র জুড়ে। এটি 200 V এবং 400 V মোটর উভয় সংস্করণেই ব্যবহৃত হয়। সর্বদা মোটরের এনকোডার লেবেল পরীক্ষা করে নিশ্চিত করুন — লেবেলের অংশ নম্বরটি সুনির্দিষ্ট সামঞ্জস্যের রেফারেন্স।

প্রশ্ন 3: A860-2005-T301-এর সাথে কোন CNC নিয়ন্ত্রণ এবং servo amplifiers কাজ করে?

এই পালস কোডারটি FANUC এর উচ্চ-গতির সিরিয়াল লিঙ্কের মাধ্যমে যোগাযোগ করেαi এবং βi সিরিজের সার্ভো এমপ্লিফায়ার, CNC কন্ট্রোলের সাথে যুক্ত0i, 16i/18i/21i, এবং 30i/31i/32iপরিবারগুলি 2000-এর দশকের গোড়ার দিকে থেকে বর্তমান পর্যন্ত তৈরি মেশিন টুলস এবং রোবটগুলিতে এইগুলি প্রভাবশালী FANUC প্ল্যাটফর্ম।

প্রশ্ন 4: কোন FANUC অ্যালার্মগুলি সাধারণত একটি ব্যর্থ A860-2005-T301 নির্দেশ করে?

এনকোডার-সম্পর্কিত ব্যর্থতাগুলি সাধারণত ট্রিগার করেএসভি অ্যালার্মFANUC CNC ডিসপ্লেতে (সার্ভো অ্যালার্ম) — সাধারণ কোডগুলির মধ্যে রয়েছে SV0364 (CSAL অ্যালার্ম), SV0368 (সফট ফেজ অ্যালার্ম), এবং সম্পর্কিত এনকোডার যোগাযোগ বা গণনা ত্রুটি। এনকোডার ব্যর্থ হয়েছে তা শেষ করার আগে, এনকোডার তার এবং সংযোগকারী পরিদর্শন করুন, কারণ তারের ত্রুটিগুলি অভিন্ন অ্যালার্ম কোড তৈরি করে।

প্রশ্ন 5: A860-2005-T301 ব্যর্থ হলে কি মেরামত করা যাবে?

প্রকৃত মেরামত খুব কমই অর্জনযোগ্য। FANUC AII1000 কে সিল করা নির্ভুল সমাবেশ হিসাবে তৈরি করে এবং অভ্যন্তরীণ অপটিক্যাল ডিস্ক এবং কাপলিং উপাদানগুলি ক্ষেত্র বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়নি। প্রতিস্থাপনের আগে এনকোডার ব্যর্থতা নিশ্চিত করতে ডেডিকেটেড টেস্ট রিগ সহ বিশেষজ্ঞ FANUC মোটর মেরামতের সুবিধাগুলি ত্রুটি নির্ণয় করতে পারে, তবে বাস্তবসম্মত পরিষেবা বিকল্পগুলি হয় একটি যাচাইকৃত কার্যকরী ইউনিটের সাথে প্রতিস্থাপন বা বিশেষজ্ঞ FANUC এনকোডার সরবরাহকারীদের দ্বারা অফার করা এক্সচেঞ্জ প্রোগ্রাম।
