Mitsubishi OSE105S2 রোটারি এনকোডার HC / HCR সিরিজের সার্ভো মোটরগুলির জন্য মূল ইনক্রিমেন্টাল ফিডব্যাক ইউনিট

মিটসুবিশি সার্ভো এনকোডারের জন্য একটি মূল, নতুন ইন-বক্স প্রতিস্থাপন খুঁজে পাওয়া সবসময় সহজ হয় না, বিশেষ করে একটি লিগ্যাসি ইউনিটের জন্য যা এখন উৎপাদন হয় না।OSE105S2ঠিক এই ধরনের অংশঃ একটি OEM Mitsubishi ইনক্রিমেন্টাল ঘূর্ণন এনকোডার, জাপানে নির্মিত এবং কারখানার ইনস্টল ফিডব্যাক ডিভাইস হিসাবে ডিজাইনএইচসি এবং এইচসিআর সিরিজের এসি সার্ভো মোটরযা বিশ্বব্যাপী সিএনসি মেশিনের একটি প্রজন্মকে শক্তি দেয়।

এই তালিকা একটি জন্যআসল Mitsubishi Electric OSE105S2, নতুন মূল প্যাকেজিং ️ না একটি পুনর্নির্মাণ, না একটি ক্লোন।

এই এনকোডার কি করে এবং কেন এটি গুরুত্বপূর্ণ

একটি সিএনসি মেশিনের প্রতিটি সার্ভো অক্ষ একটি এনকোডার উপর নির্ভর করে অবস্থান লুপ বন্ধ করতে. মোটর ঘোরে, এনকোডার গণনা,এবং সার্ভো ড্রাইভ প্রতি সেকেন্ডে হাজার হাজার বার কমান্ড অবস্থানের সাথে প্রকৃত অবস্থান তুলনা করে. এনকোডারটি সরিয়ে ফেলুন, এটি ক্ষতিগ্রস্ত করুন, অথবা নিম্নমানের ইউনিট প্রতিস্থাপন করুন, এবং অক্ষটি হয় ত্রুটিযুক্ত হয় বা হ্রাসযুক্ত নির্ভুলতার সাথে চালিত হয়।

OSE105S2 হলকারখানার সাথে মিলিত ফিডব্যাক উপাদানMitsubishi এর HC/HCR মোটর সিরিজের জন্য।এটি সরাসরি মোটর শ্যাফ্টের পিছনে মাউন্ট করা হয় এবং একটি কাঠামোগত মাল্টি-ফেজ সংকেতের মাধ্যমে সার্ভো ড্রাইভের সাথে যোগাযোগ করেএটি একটি পর-বাজার বিকল্পের পরিবর্তে একটি মূল OEM অংশ ব্যবহারের ক্ষেত্রেঃ সিস্টেমটি এটির চারপাশে ডিজাইন করা হয়েছিল।

টেকনিক্যাল স্পেসিফিকেশন

ওএসই সিরিজ Mitsubishi এর সার্ভো আর্কিটেকচারে নির্মিত

ওএসই এনকোডার পরিবার Mitsubishi সার্ভো বাস্তুতন্ত্রের মধ্যে একটি নির্দিষ্ট ভূমিকা পালন করে। মেশিনের অক্ষ বা বলস্ক্রুতে মাউন্ট করা বাহ্যিক এনকোডারগুলির বিপরীতে, ওএসই 105 এস 2 একটিঅভ্যন্তরীণ মোটর এনকোডার√ এটি মোটর হাউজের ভিতরে থাকে, সরাসরি রোটর শ্যাফ্টের সাথে সংযুক্ত থাকে এবং সার্ভো এম্প্লিফায়ারে প্রাথমিক গতি এবং অবস্থান ফিডব্যাক সরবরাহ করে।

এই সরাসরি সংযোগের ব্যবস্থাটি গুরুত্বপূর্ণ। এনকোডার এবং মোটর শ্যাফ্টের মধ্যে কোন নমনীয় সংযোগ নেই, যার অর্থ শূন্য যান্ত্রিক সম্মতি এবং ফিডব্যাক পথে শূন্য প্রতিক্রিয়া।মোটরের প্রতিটি ঘূর্ণন সঠিকভাবে গণনা করা হয়, বাহ্যিক এনকোডারগুলিতে শ্যাফ্ট কপলিংয়ে চালু হতে পারে এমন গোলাকার ত্রুটি ছাড়াই।

দ্য৮ পিনের ফ্ল্যাঞ্জ সংযোগকারীএবং A/B/Z বর্গক্ষেত্র আউটপুট ফর্ম্যাটটি HC/HCR মোটর রেঞ্জ জুড়ে সামঞ্জস্যপূর্ণ, যা OSE105S2 কে পুরানো Mitsubishi চালিত মেশিনের ফ্লিটগুলি বজায় রাখার সার্ভিস টিমের জন্য একটি সাধারণ খুচরা।

এ/বি/জেড ফেজ আউটপুট প্রতিটি সংকেত কী বহন করে

তিনটা চ্যানেল, তিনটা কাজ:

এ এবং বি ধাপএই দুইটি সংকেত ৯০ ডিগ্রি দ্বারা বিপরীত হয়, যা ড্রাইভকে বলে যে শ্যাফটি কতদূর ঘুরছে এবং কোন দিকে।উভয় চ্যানেলের উত্থান এবং পতন প্রান্ত গণনা করুন এবং আপনি এনকোডার সময়ের প্রতি চার অবস্থান গণনা পেতে ¢ একটি কৌশল চতুর্ভুজ ডিকোডিং বলা হয়.

জেড ফেজসম্পূর্ণ ঘূর্ণন প্রতি এক ধাক্কা, রেফারেন্স মার্কার হিসাবে ব্যবহার করা হয়। এটি শ্যাফ্টের একটি পরিচিত কৌণিক রেফারেন্স অবস্থান প্রতিষ্ঠার জন্য হোমিংয়ের সময় সার্ভো এম্প্লিফায়ার দ্বারা ব্যবহৃত সংকেত।একটি পরিষ্কার Z পালস ছাড়া, হোমিং চক্র অবিশ্বস্ত হয়ে ওঠে।

পরিপূরক সংকেতগুলি (/A, /B, /Z) দীর্ঘ ক্যাবল রানগুলিতে গোলমাল প্রতিরোধের জন্য প্রয়োজনীয় ডিফারেনশিয়াল জোড়া এবং সার্ভো অ্যাপ্লিকেশনগুলিতে ব্যবহৃত লাইন ড্রাইভারের আউটপুট ফর্ম্যাটের একটি স্ট্যান্ডার্ড বৈশিষ্ট্য।

এই এনকোডার কোথায় পাওয়া যাবে

এইচসি এবং এইচসিআর মোটর সিরিজটি ১৯৯০ এবং ২০০০ এর দশকে মিতসুবিশি চালিত সরঞ্জামগুলির বিস্তৃত পরিসরে ব্যাপকভাবে স্থাপন করা হয়েছিল। ওএসই ১০৫ এস ২ এখনও নিম্নলিখিতগুলির জন্য প্রয়োজনীয় রিপেয়ার হিসাবে উপস্থিত হয়ঃ

সিএনসি মেশিনিং সেন্টারমিটসুবিশি মেলডাস নিয়ন্ত্রিত মিল এবং মেশিনিং সেন্টারগুলিতে এক্স, ওয়াই, জেড এবং ঘূর্ণনীয় অক্ষের সার্ভো মোটর

সিএনসি লেদসমিটসুবিশি চালিত টার্নিং সেন্টারগুলিতে টাওয়ার পজিশনিং এবং স্লাইড অক্ষ সার্ভো মোটর

শিল্প রোবটHC সিরিজের যৌথ মোটর ব্যবহার করে পুরোনো Mitsubishi MELFA রোবট বাহুতে যৌথ সার্ভো ফিডব্যাক

ট্রান্সফার লাইন এবং FMSএইচসি সিরিজের সার্ভো ড্রাইভের চারপাশে নির্মিত প্যালেট চেঞ্জার, শাটল টেবিল এবং ট্রান্সফার সিস্টেম অটোমোবাইল সরবরাহকারী সেক্টরে

ইনজেকশন মোল্ডিং মেশিনমিটসুবিশি ড্রাইভ ব্যবহার করে মেশিনে ক্ল্যাম্প এবং ইনজেকশন অক্ষ সার্ভো ফিডব্যাক

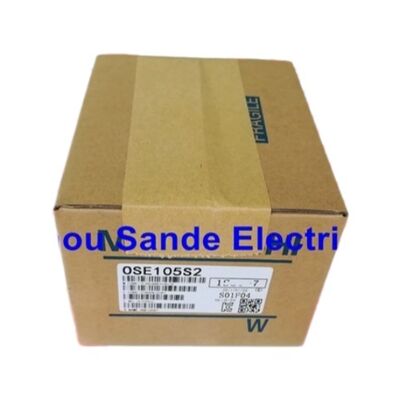

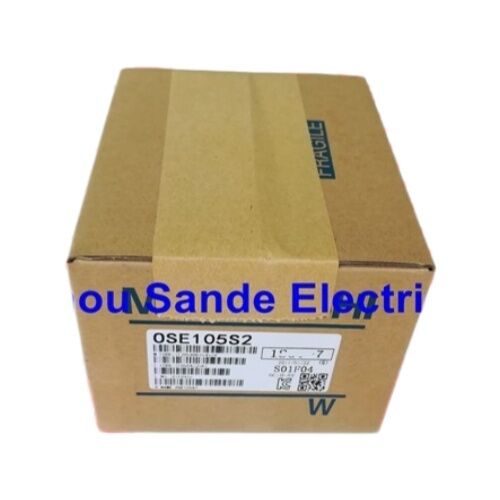

অবস্থা: নতুন, মূল বাক্সে

এই ইউনিটটি মূল Mitsubishi প্যাকেজিংয়ে কারখানার নতুন হিসাবে সরবরাহ করা হয়। OSE105S2 এর মতো বন্ধ হওয়া উপাদানগুলির জন্য, নতুন এবং পুনর্নির্মাণের মধ্যে পার্থক্য উল্লেখযোগ্যভাবেঃ

একটি নতুন এনকোডারের পূর্ণ ভারবহন জীবন বাকি আছে, একটি পরিষ্কার অপটিক্যাল ডিস্ক কোন পরাজয় বা দূষণ ছাড়া, এবং কারখানার-ক্যালিব্রেটেড সংকেত সারিবদ্ধতা.একটি পুনর্নির্মাণ ইউনিট একটি অজানা সেবা ইতিহাস আছে ∙ এটি অন্য কারণে ত্রুটিযুক্ত একটি মোটর থেকে সরানো হতে পারেএকটি এনকোডার যা সার্ভো মোটরের ভিতরে থাকে এবং মেশিনের জীবনকাল ধরে চলবে বলে আশা করা হচ্ছে,নতুন-ইন-বক্স একটি পূর্বাভাস সেবা দিগন্ত সঙ্গে একমাত্র অবস্থা.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ OSE105S2 কি একটি ইনক্রিমেন্টাল বা পরম এনকোডার?

এটাক্রমাগতএটি শ্যাফ্ট ঘোরানোর সময় A, B, এবং Z ফেজ স্কোয়ার সিগন্যাল উৎপন্ন করে, কিন্তু পাওয়ার অপসারণের সময় অবস্থান তথ্য ধরে রাখে না।সার্ভো ড্রাইভ Z ফেজ পালস ব্যবহার করে একটি হোমিং চক্র মাধ্যমে মেশিন স্টার্টআপ একটি পরম রেফারেন্স স্থাপন.

প্রশ্ন 2: কোন Mitsubishi সার্ভো মোটর OSE105S2 ব্যবহার করে?

OSE105S2 হল কারখানার ইনস্টল করা এনকোডারMitsubishi HC সিরিজ এবং HCR সিরিজ এসি সার্ভো মোটর, এইচসি-এসএফ, এইচসি-এসএফএস এবং সংশ্লিষ্ট বৈকল্পিকগুলির মতো মডেলগুলি সহ। যদি আপনার মোটর পার্ট নম্বর এইচসি বা এইচসিআর দিয়ে শুরু হয়,OSE105S2 খুব সম্ভবত সঠিক এনকোডার ¢ অর্ডার করার আগে বিদ্যমান ইউনিট উপর লেবেল বিরুদ্ধে নিশ্চিত.

প্রশ্ন 3: OSE105S2 কে কি নতুন মিটসুবিশি এনকোডার দিয়ে প্রতিস্থাপন করা যায়?

OSE এনকোডার ফ্যামিলি একটি নির্দিষ্ট সংযোগকারী পিনআউট এবং সিগন্যাল ফরম্যাট ব্যবহার করে যা সার্ভো এম্প্লিফায়ারের সাথে মিলে যায়।একটি ভিন্ন এনকোডার টাইপ প্রতিস্থাপন এম্প্লিফায়ার-সাইড পরামিতি পরিবর্তন এবং সম্ভাব্য হার্ডওয়্যার পরিবর্তন প্রয়োজন হবে. একটি বিদ্যমান মেশিনে অনুরূপ প্রতিস্থাপনের জন্য, OSE105S2 সঠিক অংশ।

প্রশ্ন ৪: এই এনকোডার কি এখনও মিটসুবিশি দ্বারা তৈরি করা হয়?

না, OSE105S2Mitsubishi Electric দ্বারা বন্ধনতুন ইন-বক্স স্টক শিল্প অটোমেশন যন্ত্রাংশ সরবরাহকারীদের মাধ্যমে পাওয়া যায়, কিন্তু এটি সক্রিয়ভাবে উত্পাদিত হয় না।যখন স্টক পাওয়া যায় তখন একাধিক ইউনিট সুরক্ষিত করার পরামর্শ দেওয়া হয়.

Q5: OSE105S2 এর বিকল্প অংশ নম্বর কি?

এনকোডার এছাড়াও হিসাবে তালিকাভুক্ত করা হয়OSE-105S2(হাইফেনযুক্ত ফর্ম্যাট) Mitsubishi ডকুমেন্টেশন এবং কিছু সরবরাহকারী ক্যাটালগ। এটি মোটর অংশ সমন্বয় যেমন HC-202S-E51+OSE105S2 এ উল্লেখ করা হয়, যেখানে "E51" এনকোডার বিকল্পকে নির্দেশ করে।ক্রস রেফারেন্স কোডগুলির মধ্যে রয়েছে B55028 এবং E42, ক্যাটালগ উৎস উপর নির্ভর করে।
