ইনক্রিমেন্টাল ব্রাশলেস ফ্যানুক সার্ভো মোটর এনকোডার A860-2001-T321 A860-0360-V511

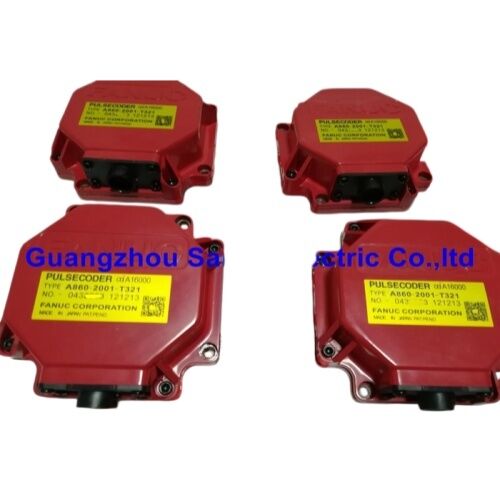

FANUC ইনক্রিমেন্টাল ব্রাশলেস সার্ভো মোটর এনকোডার A860-2001-T321 / A860-0360-V511

নির্ভুল প্রতিক্রিয়া, শূন্য আপস

যখন অক্ষের অবস্থান পরিবর্তন বা সার্ভো অ্যালার্ম একটি উৎপাদন লাইন বন্ধ করে দেয়, এনকোডারটি প্রথম জায়গা।FANUC এর A860-2001-T321 এবং A860-0360-V511 হল কারখানার আসল ইনক্রিমেন্টাল ব্রাশহীন এনকোডার যা এই দুর্বলতা দূর করতে ডিজাইন করা হয়েছে, লক্ষ লক্ষ মেশিন চক্রের মাধ্যমে উচ্চ রেজোলিউশনের অবস্থান ফিডব্যাক সংকেত অবনতি ছাড়া।

উভয় ইউনিট একটি ব্রাশহীন অপটিক্যাল আর্কিটেকচারে নির্মিত। রটার এবং স্ট্যাটরের মধ্যে কোনও যোগাযোগ নেই, কোনও পোশাকের পৃষ্ঠ নেই, কোনও ব্রাশ অবশিষ্টাংশ নেই এবং কোনও প্রগতিশীল সংকেত ক্ষয় নেই।ফলাফল একটি এনকোডার যে দিন 5 সঞ্চালনপ্রথম দিনেই একইভাবে পারফর্ম করেছে।

দুটি মডেল, একটি পরিষ্কার নির্বাচন যুক্তি।

A860-2001-T321FANUC αi এবং αiS সিরিজের সার্ভো মোটরগুলির সাথে মিলে যায়, বড় ফরম্যাট মেশিনিং সেন্টার, পাঁচ-অক্ষের ভিএমসি এবং অনুভূমিক ড্রিলিং মিলগুলিতে পাওয়া উচ্চতর টর্ক, উচ্চতর গতির ড্রাইভ।টি-টাইপ সংযোগকারী ইউনিটের পিছনের অংশ থেকে বেরিয়ে আসে, টাইট সার্ভো হাউজে ক্যাবল রুটিং পরিষ্কার রাখা।

A860-0360-V511এটি β এবং βiS মোটর পরিবারের জন্য ডিজাইন করা হয়েছে, কমপ্যাক্ট, ব্যয়বহুল সার্ভো ড্রাইভ যা বিশ্বের বেশিরভাগ ছোট থেকে মাঝারি আকারের টার্নিং সেন্টার এবং এন্ট্রি-লেভেল সিএনসি মেশিনিং সেন্টারগুলিকে চালিত করে।ভি-টাইপ সাইড-এজাক্স সংযোগকারী ছোট মেশিন ক্যাবিনেটের জন্য সাধারণভাবে সংকীর্ণ পার্শ্ববর্তী ফাঁকগুলিকে সামঞ্জস্য করে.

উভয় মডেল FANUC এর নেটিভ সিরিয়াল ইন্টারফেসের মাধ্যমে যোগাযোগ করে, সিগন্যাল রূপান্তরকারী বা প্রোটোকল অ্যাডাপ্টার ছাড়াই সরাসরি αi এবং βi সিরিজের এম্প্লিফায়ারগুলিতে সংযোগ করে।সামঞ্জস্যতা বাক্সের বাইরে seamlessly হয়.

এক নজরে মূল স্পেসিফিকেশন

A860-2001-T321

• প্রকারঃ ইনক্রিমেন্টাল / ব্রাশহীন অপটিক্যাল
• সামঞ্জস্যপূর্ণ মোটর সিরিজ: αi, αiS, αiF
• সামঞ্জস্যপূর্ণ এম্প্লিফায়ারঃ αi SV, SVU সিরিজ
• সিগন্যাল ইন্টারফেসঃ FANUC সিরিয়াল
• সংযোজকঃ টি-টাইপ (পিছনের প্রস্থান)
• সিলিংঃ আইপি 65 (শ্যাফ্ট শেষ)

A860-0360-V511

• প্রকারঃ ইনক্রিমেন্টাল / ব্রাশহীন অপটিক্যাল
• সামঞ্জস্যপূর্ণ মোটর সিরিজঃ βi, βiS
• সামঞ্জস্যপূর্ণ এম্প্লিফায়ারঃ βi SV সিরিজ
• সিগন্যাল ইন্টারফেসঃ FANUC সিরিয়াল
• সংযোগকারীঃ ভি-টাইপ (পার্শ্বিক প্রস্থান)
• সিলিংঃ আইপি 65 (শ্যাফ্ট শেষ)

শিল্প বাস্তবতার জন্য নির্মিত

কর্মশালাগুলো নিয়ন্ত্রিত পরিবেশ নয়।এবং বায়ুবাহিত কণা উৎপাদন মেঝে জীবনের ঘটনা এবং এই এনকোডার ঠিক যে বাস্তবতা জন্য নির্দিষ্ট করা হয়.

সিল করা প্রাক-লোডড বিয়ারিংগুলি শীতল তরল প্রবেশের প্রতিরোধ করে এবং শ্যাফ্ট গেমটি নির্মূল করে যা কম্পনের অধীনে অবস্থান গণনার ত্রুটি সৃষ্টি করে।আইপি 65 রেটেড শ্যাফ্ট শেষ সিলিং ভিজা কাটিয়া অপারেশন সময় অপটিক্যাল সমাবেশ থেকে তরল কাটা রাখে. অভ্যন্তরীণ উপাদানগুলি শিল্প সার্ভো ড্রাইভগুলির পুরো অপারেটিং তাপমাত্রা পরিসীমা জুড়ে তাপীয় স্থিতিশীলতার জন্য নির্বাচিত হয়,তাই কর্মক্ষমতা ধ্রুবক থাকে কিনা মেশিন তিন মিনিট জন্য উষ্ণ হয়েছে বা বারো ঘন্টা জন্য অবিচ্ছিন্ন শিফট চলমান.

এই এনকোডারগুলি সরাসরি কারখানার অরিজিনালগুলির জায়গায় ✓ কোনও ঝলকানি, কোনও অ্যাডাপ্টার প্লেট এবং কোনও বিশেষ সরঞ্জামের প্রয়োজন নেই।বেশিরভাগ ইনস্টলেশনে, একটি সম্পূর্ণ এনকোডার এক্সচেঞ্জ এক ঘণ্টারও কম সময় নেয়।

সিএনসি অ্যাপ্লিকেশনগুলিতে ইনক্রিমেন্টাল ফিডব্যাক বোঝা

ইনক্রিমেন্টাল এনকোডারগুলি একটি ইমপ্লাস স্ট্রিম তৈরি করে √ প্রতি ঘূর্ণায় স্থির সংখ্যক ইমপ্লাস √ যা সার্ভো ড্রাইভ মোট চলমান অবস্থানে জমে থাকে।যে গণনা শূন্যে পুনরায় সেট করে এবং একটি স্ট্যান্ডার্ড রেফারেন্স রিটার্ন চক্রের মাধ্যমে তার সমন্বয় রেফারেন্স পুনরায় স্থাপন করে (জি 28 বা সমতুল্য)এই প্রক্রিয়াটি কয়েক সেকেন্ড সময় নেয় এবং প্রতিটি আধুনিক সিএনসি কন্ট্রোলারের স্টার্টআপ রুটিনে ইতিমধ্যে অন্তর্নির্মিত।

এই আর্কিটেকচারটি ইচ্ছাকৃতভাবে সহজ। কোন ব্যাটারি নেই, কোন অস্থায়ী মেমরি নেই, কোনও প্রারম্ভিকীকরণ হ্যান্ডশেক নেই। কম উপাদান মানে কম ব্যর্থতা মোড, এবং যখন একটি ব্যর্থতা ঘটে, নির্ণয় দ্রুতঃএনকোডার হয় একটি সংকেত উত্পাদন করা হয় অথবা এটি নয়. বেশিরভাগ উৎপাদন সিএনসি পরিবেশের জন্য, ইনক্রিমেন্টাল ফিডব্যাক একটি খরচ, সরলতা এবং অংশ-উপলব্ধতা সুবিধা প্রদান করে যা এটিকে স্পষ্টভাবে ব্যবহারিক পছন্দ করে তোলে।

সামঞ্জস্যতার রেফারেন্স

অর্ডার দেওয়ার আগে সর্বদা মোটর নাম প্লেটের অংশ নম্বরটি পরীক্ষা করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A860-2001-T321 এবং A860-0360-V511 এর মধ্যে পার্থক্য কী এবং আমার মেশিনের কোনটি দরকার তা আমি কীভাবে জানব?

দুটি এনকোডার বিভিন্ন মোটর পরিবারকে পরিবেশন করে। A860-2001-T321 FANUC αi এবং αiS সিরিজের সার্ভো মোটরগুলির জন্য ডিজাইন করা হয়েছে।যন্ত্রপাতি কেন্দ্র এবং মাল্টি-অক্সিস সরঞ্জামগুলিতে সাধারণত পাওয়া উচ্চতর পারফরম্যান্স ইউনিট. A860-0360-V511 β এবং βiS সিরিজের সাথে মেলে, যা ছোট টার্ন এবং এন্ট্রি-লেভেল সিএনসি মেশিনিং সেন্টারগুলিতে সাধারণ কমপ্যাক্ট সার্ভো মোটর। সঠিক অংশটি নিশ্চিত করতে,আপনার মেশিনে মোটর নামপ্লেটটি সন্ধান করুন. যদি মোটর নামকরণ "αiS" বা "αi" দিয়ে শুরু হয়, তাহলে A860-2001-T321 সঠিক এনকোডার। যদি এটি "βiS" বা "βi" বলে, তাহলে A860-0360-V511 নির্বাচন করুন।উভয়ই ইনক্রিমেন্টাল সিরিয়াল এনকোডার হলেও উভয়ই বিনিময়যোগ্য নয়, যান্ত্রিক ইন্টারফেস, সংযোগকারী ওরিয়েন্টেশন, এবং অভ্যন্তরীণ কনফিগারেশন α এবং β মোটর পরিবারের মধ্যে ভিন্ন।

প্রশ্ন ২ঃ এই মডেলগুলির কোন FANUC এলার্ম কোডগুলি সাধারণত এনকোডার ত্রুটির দিকে নির্দেশ করে?

একটি ব্যর্থ এনকোডারের সাথে যুক্ত সর্বাধিক দেখা অ্যালার্মগুলির মধ্যে সার্ভো অ্যালার্ম 364 এবং 365 (সারি এনকোডার যোগাযোগ ত্রুটি), সার্ভো অ্যালার্ম 369 (এনকোডার হার্ডওয়্যার ত্রুটি) এবং এসভি -0368 / এসভি -0447 অন্তর্ভুক্ত রয়েছে,যা ইমপ্লান্স গণনার অনিয়ম এবং এনকোডার এবং এম্প্লিফায়ারের মধ্যে যোগাযোগের বিঘ্নের সাথে সম্পর্কিত. Alarms that appear intermittently under load or at specific spindle speeds — and then clear on a power cycle — are a strong indicator of a degrading optical disc or a loose feedback cable rather than a drive-side fault. এনকোডার প্রতিস্থাপন করার আগে, সর্বদা ক্ষতির জন্য তার পূর্ণ রান বরাবর প্রতিক্রিয়া তারের পরিদর্শন এবং সংযোগকারী সম্পূর্ণরূপে বসানো হয় তা নিশ্চিত করুন,যেহেতু ক্যাবল ত্রুটিগুলি এনকোডার ব্যর্থতার একটি উল্লেখযোগ্য অংশের জন্য দায়ী.

প্রশ্ন ৩ঃ এই এনকোডারগুলিকে একটি অভ্যন্তরীণ রক্ষণাবেক্ষণ প্রকৌশলী প্রতিস্থাপন করতে পারেন, নাকি বিশেষজ্ঞের শংসাপত্র প্রয়োজন?

FANUC সার্ভো মোটরগুলির এনকোডার প্রতিস্থাপন একটি অভিজ্ঞ রক্ষণাবেক্ষণ প্রকৌশলী দ্বারা বিশেষজ্ঞ সার্টিফিকেশন ছাড়াই সম্ভব, যদি সঠিক পদ্ধতি অনুসরণ করা হয়।গুরুত্বপূর্ণ পদক্ষেপগুলি হল: মেশিনটি সম্পূর্ণরূপে বন্ধ করুন এবং কোনও তারের স্পর্শ করার আগে সার্ভো ক্যাপাসিটারগুলিকে ছাড়তে দিন; সংযোগ বিচ্ছিন্ন করার আগে তারের রুটিং এবং সংযোগকারীগুলির দিকনির্দেশের ছবি তুলুন;শুধুমাত্র তার হাউজিং দ্বারা প্রতিস্থাপন এনকোডার হ্যান্ডেল এবং কখনও অপটিক্যাল ডিস্ক বা অভ্যন্তরীণ উপাদান স্পর্শটর্চ মাউন্টিং স্ক্রু স্পেসিফিকেশন থেকে ভুল সমন্বয় এড়াতে; এবং পুনরায় সমাবেশের পরে একটি সম্পূর্ণ রেফারেন্স রিটার্ন চক্র চালানো উৎপাদন পুনরায় শুরু করার আগে।সবচেয়ে সাধারণ ইনস্টলেশন ত্রুটি একটি সামান্য ভুল সমন্বয় সংযোগকারীসার্ভো মোটর বিচ্ছিন্নকরণে নতুন দলগুলির জন্য, প্রথম প্রতিস্থাপনের জন্য একজন যোগ্য প্রকৌশলী উপস্থিত থাকা একটি যুক্তিসঙ্গত সতর্কতা।

প্রশ্ন ৪ঃ প্রকৃত FANUC ইউনিটগুলির জন্য কি বিক্রির পর বা পুনর্নির্মাণ করা এনকোডারগুলি একটি কার্যকর বিকল্প?

পুনর্নির্মিত এনকোডারগুলি সাধারণত নতুন OEM ইউনিটগুলির তুলনায় 30~60% কম খরচ করে এবং কম ব্যবহারের সাথে মেশিনগুলির জন্য যুক্তিসঙ্গত পছন্দ হতে পারে বা যেখানে লিড টাইম অগ্রাধিকার সীমাবদ্ধতা।পুনর্নির্মিত ইউনিটগুলির সাথে অন্তর্নিহিত ঝুঁকি হল যে অন্তর্নিহিত অপটিক্যাল উপাদানগুলি জমা হতে পারে, এবং ইনস্টলেশনের আগে অবশিষ্ট সেবা জীবন যাচাই করার কোন পদ্ধতি নেই।একটি ব্যর্থ পুনরায় নির্মিত এনকোডার দ্বারা সৃষ্ট একক অপ্রত্যাশিত ডাউনটাইম ইভেন্টের ব্যয় প্রায় সর্বদা একটি নতুন OEM ইউনিটের সাথে দামের পার্থক্য অতিক্রম করেপ্রাথমিক উৎপাদন সরঞ্জামগুলির সমালোচনামূলক পথের অক্ষগুলির জন্য, সম্পূর্ণ ট্র্যাসেবিলিটি সহ আসল FANUC এনকোডারগুলি কম ঝুঁকিপূর্ণ পছন্দ হিসাবে রয়ে গেছে।একটি নথিভুক্ত পরীক্ষার রিপোর্ট সহ একটি নামী পুনর্নির্মাণ ইউনিট অর্থনৈতিকভাবে বোধগম্য হতে পারে.

প্রশ্ন ৫ঃ এই এনকোডারগুলিকে তাদের ব্যবহারের সময় ধরে রাখার জন্য ইনস্টলেশনের আগে কীভাবে সংরক্ষণ করা উচিত?

ইউনিটগুলিকে তাদের মূল সিলড প্যাকেজিংয়ে 0 °C থেকে 55 °C (32 °F থেকে 131 °F) এর মধ্যে একটি পরিষ্কার, শুকনো পরিবেশে সংরক্ষণ করুন,সরাসরি সূর্যালোক এবং বৈদ্যুতিন চৌম্বকীয় উৎস যেমন বড় মোটর বা ঢালাই সরঞ্জাম থেকে দূরে. প্যাকেজিংয়ের উপর ভারী আইটেমগুলি স্ট্যাকিং এড়িয়ে চলুন ️ ধ্রুবক চাপ বা প্রভাব অপটিক্যাল ডিস্কটি ফাটতে পারে, যা সবচেয়ে ভঙ্গুর অভ্যন্তরীণ উপাদান। ইউনিটগুলি দ্রাবক, কাটিং তরল,এবং এয়ারোসোলসঠিক সঞ্চয়স্থানের অবস্থার অধীনে, FANUC এনকোডারগুলি বেশ কয়েক বছর ধরে সম্পূর্ণ স্পেসিফিকেশন বজায় রাখে।ভাল অভ্যাস হ'ল স্টকটি ঘুরিয়ে পুরানো ইউনিটগুলি প্রথমে ব্যবহার করা. কোনও সংরক্ষিত এনকোডার ইনস্টল করার আগে, অক্সাইডেশনের জন্য সংযোগকারী পিনগুলি পরিদর্শন করুন এবং প্রয়োজন হলে একটি শুকনো, ফুলে মুক্ত কাপড় দিয়ে সাবধানে পরিষ্কার করুন।
