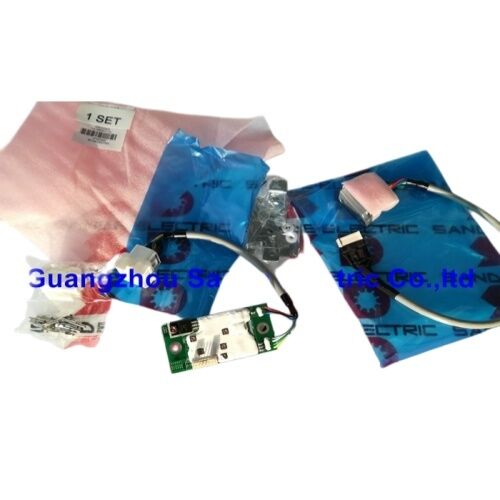

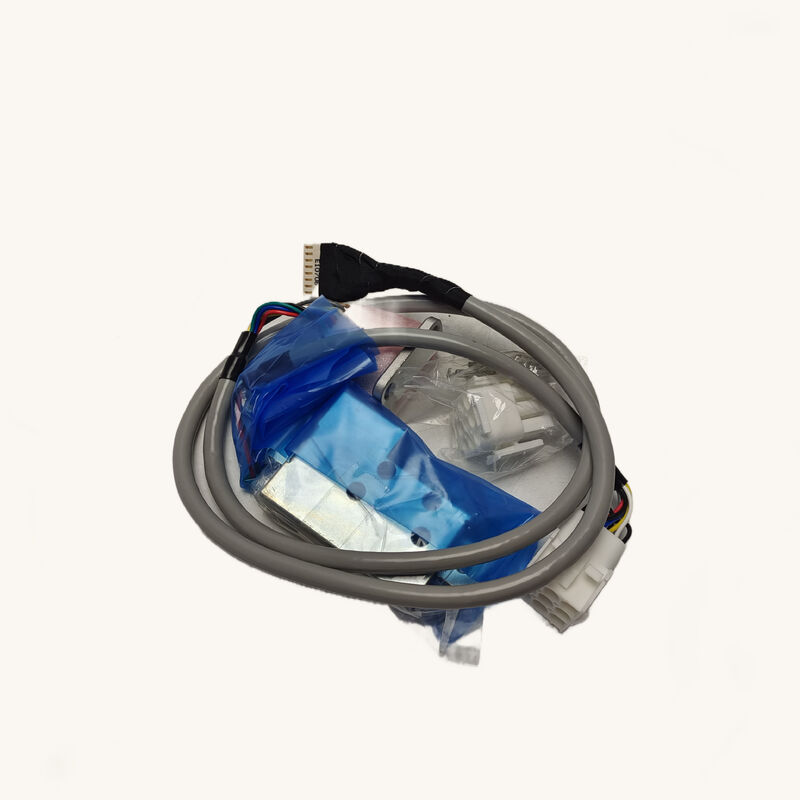

Mitsubishi TS1860N1170 PLG শ্যাফট এনকোডার — Mitsubishi CNC স্পিন্ডল সিস্টেমের জন্য আসল ফিডব্যাক ডিভাইস

যখন একটি Mitsubishi স্পিন্ডল ড্রাইভ তার পজিশন সিগন্যাল হারায়, তখন মেশিন বন্ধ হয়ে যায়। সম্পূর্ণ স্টপ। কোনো স্পিন্ডল ফিডব্যাক মানে কোনো ওরিয়েন্টেশন নেই, কোনো থ্রেডিং নেই, কোনো সি-অ্যাক্সিস অপারেশন নেই — শুধু একটি অ্যালার্ম এবং একটি উৎপাদন লাইন দাঁড়িয়ে আছে। Mitsubishi TS1860N1170 হল PLG শ্যাফট এনকোডার যা ঠিক এই পরিস্থিতি প্রতিরোধ করে, Mitsubishi-এর MELDAS CNC স্পিন্ডল সিস্টেমে পজিশন এবং স্পিড ফিডব্যাক ডিভাইস হিসেবে কাজ করে।

এই ইউনিটটি নতুন, আসল এবং ইনস্টল করা হয়নি — ফ্যাক্টরি-প্যাকেজড Mitsubishi Electric, পুনর্নির্মিত নয়, সংস্কার করা নয়।

Mitsubishi স্পিন্ডল সিস্টেমে "PLG" এর অর্থ কী

Mitsubishi CNC পরিভাষায় PLG মানে পালস জেনারেটর, যদিও আধুনিক TS-সিরিজ ডিভাইসগুলি একটি সাধারণ পালস কাউন্টারের চেয়ে অনেক বেশি উন্নত। TS1860N1170 Mitsubishi-এর সিরিয়াল আউটপুট PLG এনকোডার পরিবারের অন্তর্গত — ডিভাইসগুলি যা সাধারণ অ্যানালগ সাইন/কোসাইন ওয়েভফর্মের পরিবর্তে একটি উচ্চ-গতির সিরিয়াল ইন্টারফেসের মাধ্যমে MDS-সিরিজ স্পিন্ডল ড্রাইভে পজিশন এবং স্পিড ডেটা যোগাযোগ করে।

এই সিরিয়াল কমিউনিকেশন আর্কিটেকচারটি ডিজাইন অনুসারে। Mitsubishi-এর MDS স্পিন্ডল ড্রাইভগুলি এনকোডারের মধ্যেই মোটর প্যারামিটার, অ্যালার্ম হিস্টরি এবং কনফিগারেশন ডেটা সংরক্ষণ করে, যার মানে এনকোডার এবং ড্রাইভ একটি ম্যাচড সিস্টেম তৈরি করে যা পাওয়ার-আপে নিজের অখণ্ডতা যাচাই করে। একটি বেমানান এনকোডার লাগালে, স্পিন্ডল ঘোরার আগেই ড্রাইভ অ্যালার্ম দেয়। এই কারণেই এই কম্পোনেন্ট ক্লাসের জন্য একটি আসল Mitsubishi পার্ট ব্যবহার করা এত গুরুত্বপূর্ণ।

এক নজরে — মূল তথ্য

স্পিন্ডল ফিডব্যাক লুপ — কেন এই এনকোডারটি অপরিহার্য

একটি মেশিনিং সেন্টার স্পিন্ডল উচ্চ গতিতে ঘোরার চেয়ে অনেক বেশি কিছু করে। একটি আধুনিক MELDAS-নিয়ন্ত্রিত মেশিনে, স্পিন্ডলকে অবশ্যই:

• কমান্ডেত্বরান্বিত এবং মন্দীভূত হতে হবে, প্রোগ্রাম করা র্যাম্প প্রোফাইলগুলিতে নির্ভুলভাবে প্রতিক্রিয়া জানাতে হবে
• একটি নির্দিষ্ট কোণেওরিয়েন্ট করতে হবে
• স্বয়ংক্রিয় টুল পরিবর্তনের জন্য — প্রতিবার ডিগ্রীর ভগ্নাংশের মধ্যে থামতে হবেZ-অ্যাক্সিসের সাথে
• সিঙ্ক্রোনাইজ করতে হবেরিজিড ট্যাপিং চক্রের সময়, থ্রেডের নির্ভুলতার জন্য স্পিন্ডল RPM কে ফিড রেটের সাথে মেলানো

একটি সি-অ্যাক্সিস হিসাবে

কাজ করতে হবে

মিল-টার্ন সেন্টারগুলিতে, কাটিং লোডের অধীনে কৌণিক অবস্থান ধরে রাখা

স্পিন্ডল এনকোডার থেকে অবিচ্ছিন্ন, নির্ভুল ফিডব্যাক ছাড়া এই ফাংশনগুলির কোনটিই কাজ করে না। TS1860N1170 সেই ফিডব্যাক সরবরাহ করে, প্রতিটি স্পিন্ডল ঘূর্ণনে পজিশন এবং স্পিড লুপ বন্ধ করার জন্য MDS স্পিন্ডল এম্প্লিফায়ারের সাথে সরাসরি যোগাযোগ করে।একটি ব্যর্থ বা অবনমিত এনকোডার সবসময় একটি পরিষ্কার অ্যালার্ম তৈরি করে না। কখনও কখনও এটি পর্যায়ক্রমিক পজিশনিং ড্রিফট, মাঝে মাঝে ওরিয়েন্টেশন ব্যর্থতা, বা অসঙ্গত থ্রেড পিচ হিসাবে দেখা দেয় — এমন লক্ষণ যা নির্ণয় করতে এবং এনকোডারে ফিরিয়ে আনতে সময় লাগে। একটি নতুন এনকোডার সেই পরিবর্তনশীলতা সম্পূর্ণভাবে দূর করে।Mitsubishi-এর MDS ড্রাইভ আর্কিটেকচারের সাথে ম্যাচ করা

TS সিরিজের PLG এনকোডারগুলি Mitsubishi-এর MELDAS CNC ইকোসিস্টেমের মধ্যে যাচাইকৃত কম্পোনেন্ট। এগুলি সামঞ্জস্যতা নির্দিষ্ট MDS ড্রাইভ জেনারেশন এবং স্পিন্ডল মোটরের উপর নির্ভর করে যার সাথে এটি লাগানো হয়েছে। TS-সিরিজ PLG এনকোডারগুলি MDS-A, MDS-B, MDS-C, MDS-D, এবং MDS-DH স্পিন্ডল এম্প্লিফায়ার পরিবার জুড়ে ব্যবহৃত হয়, তবে সঠিক এনকোডার ভ্যারিয়েন্ট অবশ্যই মোটর এবং ড্রাইভ পেয়ারিংয়ের সাথে মিলতে হবে। অর্ডার করার আগে সর্বদা মোটরের নেমপ্লেটে বিদ্যমান এনকোডার পার্ট নম্বর এবং স্পিন্ডল ড্রাইভের প্যারামিটার সেটিংস ক্রস-রেফারেন্স করুন। — MDS-A, MDS-B, MDS-C, MDS-D, এবং MDS-DH পরিবার সহ — এর সাথে যুক্ত করার জন্য ডিজাইন করা হয়েছে, যা Mitsubishi কন্ট্রোল সহ নির্মিত বিভিন্ন CNC মেশিন টুলে পাওয়া যায়।

Mitsubishi-এর নিজস্ব প্রযুক্তিগত ডকুমেন্টেশনে একটি

PLG স্বয়ংক্রিয় সমন্বয় পদ্ধতি

প্রয়োজন হয় যখনই একটি PLG এনকোডার বা স্পিন্ডল ড্রাইভ ইউনিট প্রতিস্থাপন করা হয়। এই পদ্ধতিটি Z-ফেজ রেফারেন্স সিগন্যাল পুনরায় ক্যালিব্রেট করে এবং সাইনুসয়েডাল আউটপুট কোয়ালিটি যাচাই করে — একটি প্রক্রিয়া যা শুধুমাত্র একটি সঠিকভাবে কার্যকরী, আসল OEM এনকোডার দিয়ে সফল হতে পারে। একটি আফটারমার্কেট বা ক্লোন করা ডিভাইস যা এই ক্যালিব্রেশন পদ্ধতি ব্যর্থ করে, সেটি মেশিনের বাহ্যিক চেহারা নির্বিশেষে মেশিনটিকে অনলাইনে আসতে বাধা দেবে।মেশিন টুল ইন্ডাস্ট্রিতে অ্যাপ্লিকেশন

TS1860N1170 এবং সম্পর্কিত PLG এনকোডার ভ্যারিয়েন্টগুলি Mitsubishi MELDAS CNC চালিত মেশিন টুলের একটি বিস্তৃত অংশে দেখা যায়। সাধারণ প্ল্যাটফর্মগুলির মধ্যে রয়েছে:হরাইজন্টাল মেশিনিং সেন্টার

— প্যালেট-চেঞ্জিং HMC যেখানে স্পিন্ডল ওরিয়েন্টেশন টুল পরিবর্তনের সময় এবং প্যালেট ইনডেক্সিং নির্ভুলতা নিয়ন্ত্রণ করেভার্টিকাল মেশিনিং সেন্টার

— VMC যেখানে রিজিড ট্যাপিং ডেপথ এবং পিচ নির্ভুলতা সিঙ্ক্রোনাইজড স্পিন্ডল-টু-ফিড ফিডব্যাকের উপর নির্ভর করেমিল-টার্ন সেন্টার

— মাল্টি-টাস্ক মেশিন যেখানে স্পিন্ডল মিলিং অপারেশনের জন্য একটি সার্ভো-নিয়ন্ত্রিত সি-অ্যাক্সিস হিসাবে দ্বিগুণ হয়লাইভ টুলিং সহ সিএনসি লেথ

— টার্নিং সেন্টার যা অফ-সেন্টার ড্রিলিং এবং কন্টুর মিলিংয়ের জন্য স্পিন্ডল সি-অ্যাক্সিস এবং ওরিয়েন্টেশন ব্যবহার করে

গ্রাইন্ডিং মেশিন

— সিলিন্ড্রিক্যাল এবং সারফেস গ্রাইন্ডার যেখানে স্পিন্ডল স্পিড নির্ভুলতা সরাসরি সারফেস ফিনিশ কোয়ালিটিকে প্রভাবিত করে

নতুন আসল — কেন এই পার্টের জন্য অবস্থা গুরুত্বপূর্ণ

TS1860N1170 একটি প্রিসিশন অপটিক্যাল এনকোডার। এর অভ্যন্তরীণ ডিস্ক, বিয়ারিং প্রিলোড এবং সিগন্যাল কন্ডিশনিং সার্কিট্রি একটি ম্যাচড অ্যাসেম্বলি হিসাবে ফ্যাক্টরি-ক্যালিব্রেটেড। যখন এই এনকোডারটি একটি ব্যবহৃত মোটর থেকে সরানো হয় — তা যতই সাবধানে হোক না কেন — সেই ক্যালিব্রেশন অবস্থা বিঘ্নিত হয়। একটি ব্যবহৃত ইউনিট অন্য মোটরে পুনরায় ইনস্টল করার জন্য সম্পূর্ণ PLG পুনরায় সমন্বয়ের প্রয়োজন হয়, এবং তারপরেও সরানো ইউনিটের বিয়ারিং পরিধানের ইতিহাস অজানা থাকে।

একটি নতুন-ইন-বক্স ইউনিট সম্পূর্ণ বিয়ারিং লাইফ, একটি বিঘ্নিত অপটিক্যাল অ্যাসেম্বলি এবং পরিচিত বৈদ্যুতিক বৈশিষ্ট্য বহন করে। একটি কম্পোনেন্টের জন্য যা সরাসরি স্পিন্ডল নির্ভুলতা এবং মেশিন আপটাইম নিয়ন্ত্রণ করে, তা গুরুত্বপূর্ণ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: PLG এনকোডার কী, এবং এটি একটি স্ট্যান্ডার্ড ইনক্রিমেন্টাল এনকোডার থেকে কীভাবে আলাদা?

Mitsubishi-এর পরিভাষায় PLG (পালস জেনারেটর) স্পিন্ডল-সাইড পজিশন ফিডব্যাক এনকোডারকে বোঝায় যা MDS স্পিন্ডল ড্রাইভের সাথে একটি সিরিয়াল প্রোটোকলের মাধ্যমে যোগাযোগ করে। সাধারণ A/B/Z ইনক্রিমেন্টাল এনকোডারের বিপরীতে, TS-সিরিজ PLG এনকোডারগুলি উচ্চ-রেজোলিউশনের সিরিয়াল ডেটা প্রেরণ করে এবং সিস্টেম প্যারামিটারগুলি অভ্যন্তরীণভাবে সংরক্ষণ করে। ড্রাইভ স্পিন্ডল ওরিয়েন্টেশন, সি-অ্যাক্সিস পজিশনিং এবং স্পিড রেগুলেশন পরিচালনা করার জন্য এই ডেটা পড়ে।

প্রশ্ন ২: TS1860N1170 কি সমস্ত MDS সিরিজের স্পিন্ডল ড্রাইভের সাথে সামঞ্জস্যপূর্ণ?সামঞ্জস্যতা নির্দিষ্ট MDS ড্রাইভ জেনারেশন এবং স্পিন্ডল মোটরের উপর নির্ভর করে যার সাথে এটি লাগানো হয়েছে। TS-সিরিজ PLG এনকোডারগুলি MDS-A, MDS-B, MDS-C, MDS-D, এবং MDS-DH স্পিন্ডল এম্প্লিফায়ার পরিবার জুড়ে ব্যবহৃত হয়, তবে সঠিক এনকোডার ভ্যারিয়েন্ট অবশ্যই মোটর এবং ড্রাইভ পেয়ারিংয়ের সাথে মিলতে হবে। অর্ডার করার আগে সর্বদা মোটরের নেমপ্লেটে বিদ্যমান এনকোডার পার্ট নম্বর এবং স্পিন্ডল ড্রাইভের প্যারামিটার সেটিংস ক্রস-রেফারেন্স করুন।প্রশ্ন ৩: ইনস্টলেশনের পরে কি PLG এনকোডারটি সামঞ্জস্য করার প্রয়োজন হয়?

হ্যাঁ। Mitsubishi একটি

PLG স্বয়ংক্রিয় সমন্বয় পদ্ধতি

প্রয়োজন করে যখনই এনকোডার বা স্পিন্ডল ড্রাইভ ইউনিট প্রতিস্থাপন করা হয়। এই রিক্যালিব্রেশন Z-ফেজ রেফারেন্স পুনরায় স্থাপন করে এবং সিগন্যাল কোয়ালিটি যাচাই করে। পদ্ধতিটি CNC-এর সার্ভিস প্যারামিটার স্ক্রিনের মাধ্যমে বা MELDAS ডায়াগনস্টিক ইন্টারফেসের মাধ্যমে সম্পাদিত হয় — আপনার মেশিন টুলের ডকুমেন্টেশন আপনার নির্দিষ্ট ড্রাইভের জন্য সঠিক পদক্ষেপগুলি কভার করে।

প্রশ্ন ৪: TS1860N1170 ব্যর্থ হলে কি এটি মেরামত করা যেতে পারে, নাকি এটি প্রতিস্থাপন করতে হবে?
