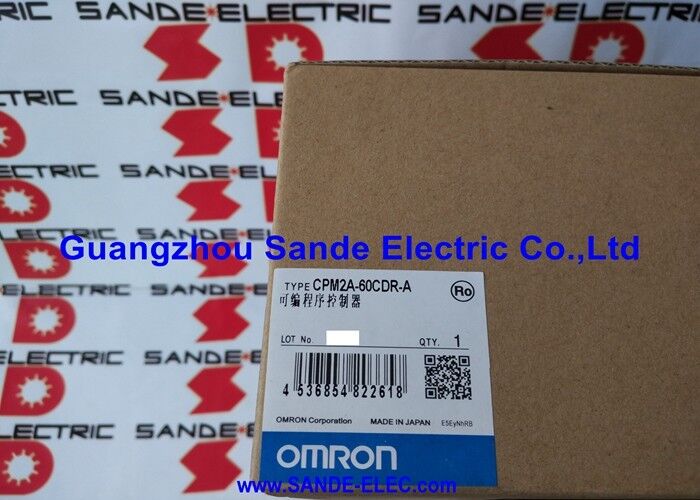

ওম্রন পিএলসি প্রোগ্রামযোগ্য কন্ট্রোলার সিপিএম২এ-৬০সিডিআর-এ সিপিএম২এ-৬০সিডিআরএ সিপিএম২এ-৬ওসিডিআর-এ

Omron CPM2A-60CDR-A। CPM2A কম্প্যাক্ট পিএলসি 36 ডিআই / 24 রিলে আউটপুট / 100240VAC / RS-232C / 4096 ধাপ / 120 পয়েন্টে প্রসারিত

৬০ টি পয়েন্ট র্যাক ছাড়া ০ সিপিএম২এ-৬০সিডিআর-এ এর আর্কিটেকচার

সিপিএম 2 এ -60 সিডিআর-এ হ'ল ওম্রন সিপিএম 2 এ কমপ্যাক্ট পিএলসি পরিবারের বৃহত্তম স্ট্যান্ডার্ড মডেল। এক এসি-চালিত হাউজে একীভূত 36 টি ডিজিটাল ইনপুট এবং 24 রিলে আউটপুটকোন backplane একত্রিত করা, কোন পৃথক পাওয়ার সাপ্লাই মডিউল নেই। নিয়ামকটি DIN রেলের উপর মাউন্ট করা হয় এবং তারের সাথে সংযুক্ত করা হয় সেই দিন থেকে 60 পয়েন্টের সম্পূর্ণ I / O ক্ষমতা উপলব্ধ।

এই কম্প্যাক্ট "ইট" আর্কিটেকচারটি ছোট মেশিন নিয়ন্ত্রণের জন্য বাস্তব সুবিধা নির্ধারণ করে। একটি প্যাকেজিং স্টেশন, কনভেয়র সিস্টেম,অথবা ইউটিলিটি কন্ট্রোল বক্স যা 30 সেন্সর এবং 20 actuators প্রয়োজন একটি একক CPM2A-60CDR-A এবং একটি টার্মিনাল স্ট্রিপ প্রায় নির্মিত করা যেতে পারে, র্যাক ভিত্তিক সিপিইউ প্লাস একাধিক সিগন্যাল মডিউল জুড়ে একই I / O সংখ্যা ছড়িয়ে তুলনায় আরো খরচ কার্যকর ইনস্টলেশন।

24টি রিলে আউটপুট অতিরিক্ত হার্ডওয়্যার ছাড়াই মিশ্র-ভোল্টেজ ক্ষেত্রের লোডকে সামঞ্জস্য করে। 230VAC এ মোটর স্টার্টার কয়েল, 24VDC এ সোলিনয়েড ভালভ পাইলট,মেশিন ব্যবহার করে যে কোন ভোল্টেজের সিগন্যাল ল্যাম্পগুলি সরাসরি রিলে পরিচিতিতে সংযুক্ত হয়, যা প্রতিটি চ্যানেলে পিএলসির অভ্যন্তরীণ লজিক থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।

মূল বৈশিষ্ট্যাবলী

অন্তর্নির্মিত আরএস-২৩২সি ️ সরাসরি ডিভাইস সংযোগ

সিপিএম২এ-৬০সিডিআর-এ এর অন্তর্নির্মিত আরএস-২৩২সি পেরিফেরিয়াল পোর্ট প্রোগ্রামিং টার্মিনাল, এইচএমআই ডিসপ্লে, বারকোড পাঠক এবং সিরিয়াল ডেটা ডিভাইসগুলিকে সরাসরি সংযুক্ত করে। কোনও অতিরিক্ত যোগাযোগ মডিউল প্রয়োজন হয় না।সিপিএম২এ আর্কিটেকচারে, এই পোর্ট প্রোগ্রামিং অ্যাক্সেস (সিএক্স-প্রোগ্রামার বা সিএসএমএসি-সিপিটি) এবং রানটাইম সিরিয়াল ডিভাইস যোগাযোগ উভয়ই পরিচালনা করে।

কমপ্যাক্ট মেশিন প্যানেলের জন্য যেখানে একটি ছোট অপারেটর প্যানেলকে মেশিনের অবস্থা প্রদর্শন করতে হবে এবং অপারেটর ইনপুট গ্রহণ করতে হবে,অন্তর্নির্মিত RS-232C মডিউল স্লট ব্যবহার বা তারের জটিলতা যোগ ছাড়া সংযোগ প্রদান করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

কনভেয়র এবং উপাদান হ্যান্ডলিংঃ৩৬ টি ইনপুট বেল্ট সেন্সর, অবস্থান সুইচ এবং ফটো ইলেকট্রিক ডিটেক্টর পর্যবেক্ষণ করে। ২৪ টি রিলে আউটপুট মোটর যোগাযোগকারী, ডাইভার্টার গেট এবং অ্যালার্ম আউটপুট নিয়ন্ত্রণ করে।এসি সরবরাহ একটি পৃথক SMPS ছাড়া প্যানেল প্রধান সার্কিট সরাসরি সংযোগ করে.

প্যাকেজিং মেশিন নিয়ন্ত্রণঃবায়ুসংক্রান্ত ভালভ পাইলট (24VDC), মোটর যোগাযোগকারী (230VAC), এবং কাউন্টার আউটপুটগুলি সমস্ত ভোল্টেজ-ম্যাচিং হার্ডওয়্যার ছাড়াই রিলে পরিচিতিতে সংযুক্ত হয়।অন্তর্নির্মিত পালস আউটপুট একটি পৃথক ফাংশন মডিউল ছাড়া সহজ দৈর্ঘ্য গণনা বা অবস্থান সমর্থন করে.

পূর্ববর্তী সিস্টেম রিপ্লেসঃঅনেক সিপিএম 2 এ -60 সিডিআর-এ ইউনিট বিশ্বব্যাপী পরিষেবাতে রয়েছে। একটি সরাসরি প্রতিস্থাপন মূল আই / ও ঠিকানা মানচিত্র, যোগাযোগ পোর্ট কনফিগারেশন,এবং রিলে আউটপুট তারের √ কোন প্রোগ্রাম পরিবর্তন প্রয়োজন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: সিপিএম২এ-৬০সিডিআর-এ এবং সিপিএম২এ-৬০সিডিটি-এ এর মধ্যে পার্থক্য কি?

-৬০সিডিআর-এর ২৪টি রিলে যোগাযোগ আউটপুট রয়েছে। -৬০সিডিটি-র ২৪টি ট্রানজিস্টর (সলিড-স্টেট) আউটপুট রয়েছে। রিলে আউটপুটগুলি মিলিসেকেন্ডের গতিতে এসি এবং ডিসি উভয় লোড সুইচ করে;ট্রানজিস্টর আউটপুট শুধুমাত্র মাইক্রোসেকেন্ড গতিতে 24VDC সুইচ. মিশ্র-ভোল্টেজ লোড এবং বিরল-চক্র actuators জন্য রিলে চয়ন করুন; উচ্চ গতির ডিসি লোড, পালস আউটপুট, এবং ঘন-চক্র বায়ুসংক্রান্ত ভালভ জন্য ট্রানজিস্টর চয়ন করুন।

প্রশ্ন 2: কতটি সম্প্রসারণ ইউনিট যোগ করা যেতে পারে, এবং কি ধরনের পাওয়া যায়?

সিপিএম 2 এ -60 সিডিআর-এ সর্বাধিক দুটি সম্প্রসারণ ইউনিট যুক্ত করা যেতে পারে, সর্বাধিক সিস্টেম আই / ও 120 পয়েন্টে নিয়ে আসে। উপলভ্য সম্প্রসারণ ইউনিটগুলির মধ্যে 20 পয়েন্ট রিলে আউটপুট (সিপিএম 2 এ -20 ইডিআর),২০ পয়েন্ট ট্রানজিস্টর আউটপুট (CPM2A-20EDT), এবং 4-চ্যানেল অ্যানালগ ইনপুট (সিপিএম 2 এ -4 এডি) । একটি অ্যানালগ আউটপুট সম্প্রসারণ ইউনিটও উপলব্ধ।

প্রশ্ন ৩ঃ কোন প্রোগ্রামিং সফটওয়্যারটি সিপিএম২এ-৬০সিডিআর-এ এর সাথে সংযুক্ত?

সিএক্স-প্রোগ্রামার (ওম্রনের স্ট্যান্ডার্ড আইইসি 61131-3 প্রোগ্রামিং পরিবেশ) একটি ইউএসবি-টু-আরএস -232 অ্যাডাপ্টার এবং একটি সিএস 1 ডাব্লু-সিএন 226 বা সমমানের তারের ব্যবহার করে অন্তর্নির্মিত আরএস -232 সি পোর্টের মাধ্যমে সংযোগ স্থাপন করে।লিগ্যাসি SYSMAC-CPT সফটওয়্যারটি CPM2A সমর্থন করে. সিএক্স-প্রোগ্রামার ভি৯ এবং এর আগের সংস্করণ প্রয়োজন ️ বর্তমান সিএক্স-ওয়ান প্যাকেজে একটি সামঞ্জস্যপূর্ণ সংস্করণ অন্তর্ভুক্ত রয়েছে।

প্রশ্ন ৪ঃ সিপিএম২এ-৬০সিডিআর-এ কি এনালগ আই/ও সমর্থন করে?

বেস সিপিইউতে অন্তর্নির্মিত অ্যানালগ চ্যানেল নেই। সম্প্রসারণ ইউনিটের মাধ্যমে অ্যানালগ ক্ষমতা যুক্ত করা হয়ঃ সিপিএম 2 এ -4 এডি 4 টি অ্যানালগ ইনপুট সরবরাহ করে (010 ভি বা 420 এমএ),এবং CPM2A-2DA 2 অ্যানালগ আউটপুট প্রদান করেসিস্টেম প্রতি সর্বোচ্চ এক এনালগ ইনপুট এবং এক এনালগ আউটপুট সম্প্রসারণ ইউনিট।

প্রশ্ন ৫ঃ সিপিএম২এ-৬০সিডিআর-এ এর উৎস কোথায় পাওয়া যায়?

প্রতিষ্ঠিত ওম্রন সিপিএম২এ পরবিক্রেতার মাধ্যমে শিল্প অটোমেশন খুচরা যন্ত্রাংশের বিক্রেতা, পরীক্ষিত অতিরিক্ত সরবরাহকারী এবং লিগেট পিএলসি বিশেষজ্ঞদের মাধ্যমে।CPM2A এর একটি বড় বিশ্বব্যাপী ইনস্টল করা বেস রয়েছে 1990 এবং 2000 এর দশক থেকে-60CDR-A এর জন্য পরে বাজারে উপলব্ধতা সাধারণত নির্ভরযোগ্য। অর্ডার করার আগে -A (এসি সরবরাহ) উপসর্গটি ইনস্টল করা ইউনিটের সাথে মেলে তা নিশ্চিত করুন।
