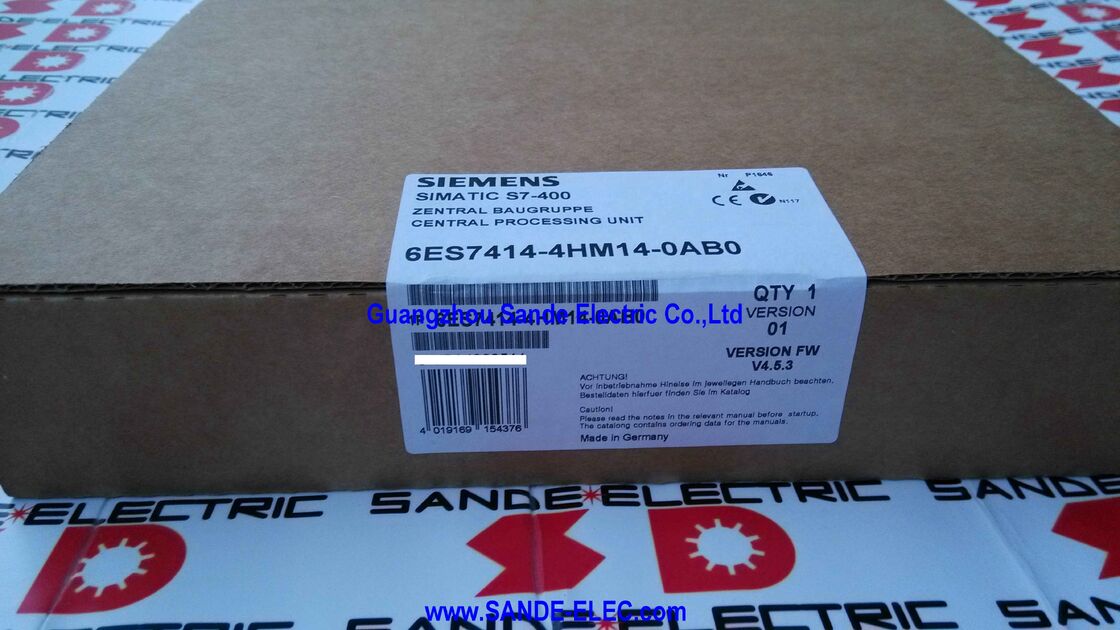

সিমেন্স 6ES7414-4HM14-0AB0 | SIMATIC S7-400H CPU 414H — 2.8MB / ডুয়াল PROFIBUS DP / ফাইবার-অপটিক সিঙ্ক / 21 র্যাক / S7-400F/FH

যেখানে CPU 414H বসে — এবং কেন 2.8MB ব্যাপার

S7-400H CPU পরিবারে, 414H সক্ষম মধ্যম স্থল দখল করে। এন্ট্রি-লেভেল CPU 412H 768KB-এ শীর্ষে। 414H এটিকে 2.8MB-তে তিনগুণ করে — শত শত পিআইডি লুপ, বড় ডেটা স্ট্রাকচার, রেসিপি টেবিল এবং ক্রমাগত প্রক্রিয়া অটোমেশনে সাধারণ ইতিহাসবিদ বাফারের জন্য যথেষ্ট। এর দ্বিতীয় ডেডিকেটেড PROFIBUS DP ইন্টারফেস ড্রাইভ এবং ইন্সট্রুমেন্টেশনের জন্য স্বাধীন বাস সেগমেন্টগুলিকে অনুমতি দেয়, একে অপরের নেটওয়ার্কের বাইরে ডিভাইসের ধরনগুলির বিপরীতে।

414H এর উপরে 20MB পর্যন্ত CPU 417H ভেরিয়েন্টগুলি বসে। বেশিরভাগ প্রক্রিয়াজাত প্ল্যান্টের জন্য - একটি পাতন ইউনিট, একটি চুল্লি কমপ্লেক্স, একটি বৃহৎ জল চিকিত্সা সুবিধা - 414H এর মেমরি, ডুয়াল ডিপি, এবং 21-র্যাক সম্প্রসারণ ক্ষমতার সংমিশ্রণ হল খরচ প্রয়োজনীয়তা ছাড়িয়ে যাওয়ার আগে ব্যবহারিক সিলিং।

কী স্পেসিফিকেশন

দুটি সিঙ্ক ইন্টারফেস - কেন উভয়ই অ-আলোচনাযোগ্য

CPU 414H এর দুটি সিঙ্ক্রোনাইজেশন ইন্টারফেস যেখানে H-সিস্টেমের ব্যর্থতা ক্ষমতা শারীরিকভাবে থাকে। প্রতিটি একটি প্লাগেবল IF 960 সাবমডিউল গ্রহণ করে যা ফাইবার-অপটিক কেবলের মাধ্যমে অংশীদার CPU-তে মিলিত সাবমডিউলের সাথে সংযোগ করে — গ্যালভানিক্যালি বিচ্ছিন্ন, সাধারণ-মোড ভোল্টেজ থেকে প্রতিরোধী, এবং H-সিস্টেম ইনস্টলেশনে সাধারণ আন্তঃ-র্যাক দূরত্বের উপর নির্ভরযোগ্য।

দুটি সিঙ্ক পাথ আরামের জন্য অপ্রয়োজনীয় নয়। তারা একটি কাঠামোগত প্রয়োজন. একটি একক সিঙ্ক লিঙ্ক ব্যর্থতা H-সিস্টেমকে সম্পূর্ণরূপে অপ্রয়োজনীয় থেকে কার্যকরভাবে অ-অপ্রয়োজনীয় পর্যন্ত হ্রাস করবে। দুটি স্বাধীন ফাইবার পাথ সহ, একটি একক সিঙ্ক ব্যর্থতা সিপিইউ পেয়ারের হট-স্ট্যান্ডবাই ক্ষমতা হ্রাস না করে একটি রক্ষণাবেক্ষণ সতর্কতা তৈরি করে। উভয় সিপিইউ লকস্টেপে একই প্রোগ্রাম চালানো অব্যাহত রাখে যতক্ষণ না অবনমিত লিঙ্কটি পুনরুদ্ধার করা হয়।

S7-400F/FH — সম্পূর্ণ অপ্রয়োজনীয়তার পাশাপাশি সম্পূর্ণ নিরাপত্তা

CPU 414H S7-400F/FH কনফিগারেশনের জন্য প্রত্যয়িত — যেখানে সিমেন্স H-সিস্টেমের হট-স্ট্যান্ডবাই হার্ডওয়্যার আর্কিটেকচারকে IEC 61508-প্রত্যয়িত কার্যকরী নিরাপত্তার সাথে একত্রিত করে। সিপিইউ একটি নিরাপত্তা প্রোগ্রামের পাশাপাশি একটি স্ট্যান্ডার্ড প্রোগ্রাম নির্বাহ করে যা সুবিধার নিরাপত্তা ইন্সট্রুমেন্টেড ফাংশন বাস্তবায়ন করে। PROFIsafe PROFIBUS DP নেটওয়ার্ক জুড়ে F-পেরিফেরালগুলিতে প্রত্যয়িত নিরাপত্তা প্রসারিত করে।

আপস্ট্রিম তেল এবং গ্যাস প্ল্যাটফর্ম, শোধনাগার এবং রাসায়নিক উদ্ভিদের জন্য, যেখানে নিয়ন্ত্রক প্রয়োজনীয়তাগুলি ক্রমাগত প্রাপ্যতা এবং প্রত্যয়িত SIL সম্মতি উভয়ই বাধ্যতামূলক করে, F/FH কনফিগারেশন ঐচ্ছিক নয় - এটি কীভাবে ইনস্টলেশনের ঝুঁকি প্রোফাইল পূরণ করা হয়।

বন্ধ - অতিরিক্ত স্টক পরিচালনা

সিমেন্স 01.02.2017 থেকে CPU 414H বন্ধ করে দিয়েছে। সিমেন্স সাধারণত বন্ধ হওয়ার পর দশ বছরের জন্য খুচরা যন্ত্রাংশের প্রাপ্যতা প্রদান করে; এই উইন্ডোর বাইরে, পরীক্ষিত এবং ওয়ারেন্টিযুক্ত ইউনিটগুলি শিল্প উদ্বৃত্ত বাজারের মাধ্যমে প্রচারিত হয়।

S7-400H সিস্টেম অপারেটিং সাইটগুলিতে একটি মিলিত জোড়া রাখা উচিত — 6ES7414-4HM14-0AB0 এর দুটি ইউনিট সুরেলা ফার্মওয়্যার সহ — ন্যূনতম অতিরিক্ত স্টক হিসাবে। একটি এইচ-সিস্টেমের উভয় র্যাকের জন্য অভিন্ন CPUs প্রয়োজন। একটি ব্যর্থ আসল এবং একটি জরুরী প্রতিস্থাপনের মধ্যে অমিল ফার্মওয়্যার সংস্করণ চাপের মধ্যে পুনরায় চালু করতে জটিল হতে পারে।

FAQ

প্রশ্ন 1: উভয় PROFIBUS DP ইন্টারফেস - তারা কি একই সাথে পৃথক নেটওয়ার্কে চলতে পারে?

হ্যাঁ। MPI/DP ইন্টারফেস এবং ডেডিকেটেড DP ইন্টারফেস উভয়ই পৃথক নেটওয়ার্কে স্বাধীন PROFIBUS DP মাস্টার হিসাবে একই সাথে কাজ করে। প্রতিটির নিজস্ব স্টেপ 7 নেটওয়ার্ক অ্যাসাইনমেন্ট, বাস প্যারামিটার এবং স্লেভ তালিকা রয়েছে। CPU 414H প্রতিটি স্ক্যান চক্রের মধ্যে উভয় নেটওয়ার্ককে পোল করে। বিভিন্ন সেগমেন্টে ইন্সট্রুমেন্টেশন এবং ড্রাইভ ইকুইপমেন্ট আলাদা করা আন্তঃ-নেটওয়ার্ক হস্তক্ষেপ কমায় এবং সমস্যা সমাধানের জন্য ফল্ট ডোমেনগুলিকে আলাদা করে।

প্রশ্ন 2: সক্রিয় CPU ব্যর্থ হলে ব্যর্থতার সময় কী?

PLC স্ক্যান চক্রের মধ্যে ব্যর্থতা ঘটে — সাধারণত কয়েক মিলিসেকেন্ড থেকে কয়েক দশ মিলিসেকেন্ড পর্যন্ত। হট-স্ট্যান্ডবাই সিঙ্ক্রোনাইজেশনের সময়, উভয় CPU প্রতিটি স্ক্যান সীমানায় একটি অভিন্ন প্রোগ্রাম এবং ডেটা অবস্থা বজায় রাখে। যখন মাস্টার ব্যর্থ হয়, স্ট্যান্ডবাই সিপিইউ নিজেকে সক্রিয় বলে ঘোষণা করে এবং অবিলম্বে আউটপুট নিয়ন্ত্রণ চালিয়ে যায়, কোনো রিস্টার্ট সিকোয়েন্স ছাড়াই। ফিল্ড ডিভাইস এবং PROFIBUS স্লেভরা কোন মিস স্ক্যান চক্র দেখতে পায় না।

প্রশ্ন 3: রক্ষণাবেক্ষণের জন্য একটি ইউনিট সরানো হলে কি CPU 414H একা চলতে পারে?

হ্যাঁ — একক অপারেশন হিসাবে (ডিগ্রেডেড মোড)। চলমান CPU স্বাভাবিকভাবে সমস্ত প্রক্রিয়া নিয়ন্ত্রণ এবং যোগাযোগ চালিয়ে যায়, কিন্তু সেই CPU-তে পরবর্তী যেকোনো হার্ডওয়্যার ত্রুটি কোনো ব্যর্থ অংশীদার ছাড়াই প্রক্রিয়া বন্ধ করে দেবে। সংক্ষিপ্ত রক্ষণাবেক্ষণ সময়কালের জন্য পরিকল্পিত অবনমিত-মোড অপারেশন এইচ-সিস্টেম ডিজাইনের উদ্দেশ্যে করা হয়েছে। এই রাজ্যে দীর্ঘায়িত অপারেশন উচ্চ ঝুঁকি বহন করে।

প্রশ্ন 4: ডেটা এবং প্রোগ্রামের মধ্যে 1.4MB মেমরি বিভাজন কি ঠিক আছে?

হ্যাঁ। কোড (প্রোগ্রাম) এবং ডেটার মধ্যে কার্যকারী মেমরি পার্টিশন তৈরির সময় স্থির করা হয় এবং পুনরায় বরাদ্দ করা যায় না। কোড মেমরিতে OBs, FCs, FBs এবং সংকলিত লজিক রয়েছে; ডেটা মেমরিতে ডিবি, ইনস্ট্যান্স ডিবি, রেসিপি টেবিল এবং অ্যালার্ম ডেটা থাকে। বিকাশকারীদের উভয় ক্ষেত্রেই স্বাধীনভাবে নজরদারি করা উচিত — বড় রেসিপি স্ট্রাকচার সহ একটি প্রোগ্রাম ডেটা পার্টিশনটি পূরণ করতে পারে যখন কোড মেমরি অনেকাংশে খালি থাকে, বা বিপরীতভাবে।

প্রশ্ন 5: TIA পোর্টাল কি CPU 414H প্রোগ্রাম করতে পারে?

না। CPU 414H এর জন্য স্টেপ 7 প্রফেশনাল V5.x (ক্লাসিক) প্রয়োজন। TIA পোর্টাল S7-400H CPU প্রোগ্রামিং সমর্থন করে না। টিআইএ পোর্টালের S7-400 সমর্থন শুধুমাত্র স্ট্যান্ডার্ড (নন-এইচ) সিপিইউ কভার করে; বর্তমান TIA পোর্টাল উচ্চ-প্রাপ্যতা প্ল্যাটফর্ম হল S7-1500H। অন্যান্য PLC-এর জন্য যে সাইটগুলি TIA পোর্টালে প্রমিত হয়েছে সেগুলিকে S7-400H সিস্টেমগুলি প্রোগ্রাম এবং বজায় রাখার জন্য একটি STEP 7 V5.x ইনস্টলেশন বজায় রাখতে হবে।
