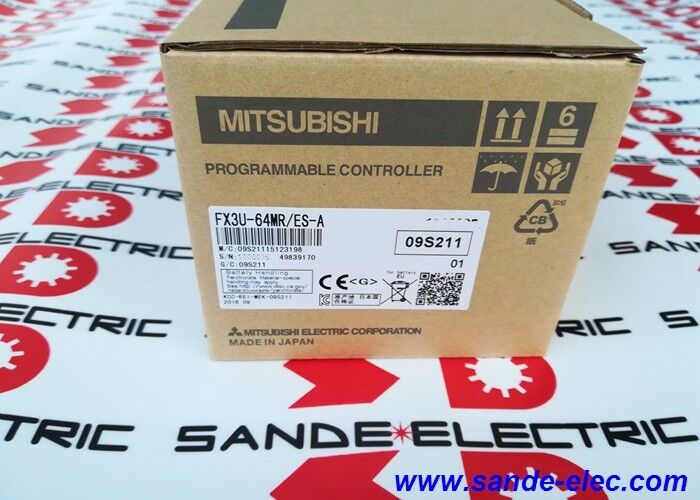

নতুন পিএলসি মিতসুবিশি এফএক্স৩ইউ-৬৪এমআর ইএস-এ প্রোগ্রামযোগ্য লজিক কন্ট্রোলার ওইএম

Mitsubishi FX3U-64MR/ES-A∙ MELSEC-F সিরিজ পিএলসি প্রধান ইউনিট ∙ 64 I/O, 32 DI / 32 রিলে ডিও, 100 ∙ 240VAC, 64K ধাপ, 65ns, RS-422, DIN রেল, 220×90×86mm

সংক্ষিপ্ত বিবরণ

দ্যMitsubishi FX3U-64MR/ES-Aমেলসেক এফএক্স৩ইউ এর ৬৪ পয়েন্ট রিলে আউটপুট ভেরিয়েন্ট।বিস্তৃত পরিসরের এসি পাওয়ার সাপ্লাই, সিপিইউ, 32 টি চ্যানেলের জন্য ইনপুট সার্কিট্রি এবং আরও 32 টির জন্য রিলে আউটপুট স্টেজ।

নির্দিষ্ট বা তারের জন্য কোন পৃথক পাওয়ার সাপ্লাই মডিউল নেই। DIN রেল উপর, FX3U-64MR / ES-A কমপ্যাক্ট পিএলসি মান দ্বারা 220mm ′′ প্রশস্ত দখল করে,কিন্তু ট্রেড-অফ একটি মেশিন-প্রস্তুত নিয়ামক যা সব মৌলিক ইন্টিগ্রেটেড সঙ্গে প্রাক-সম্মিলিত আসে.

"ইএস" প্রত্যয় ইউরোপীয় স্পেসিফিকেশনকে চিহ্নিত করে এবং "-এ" এটিকে স্ট্যান্ডার্ড এসি সরবরাহ সংস্করণ হিসাবে চিহ্নিত করে।রিলে আউটপুট টাইপ (আর) এটি FX3U-64 পরিসরে সবচেয়ে ক্ষেত্র-ক্যাবলিং- বহুমুখী বিকল্প করে তোলে: প্রতিটি রিলে যোগাযোগ সম্ভাব্য মুক্ত এবং 240VAC বা 30VDC পর্যন্ত, প্রতি পয়েন্টে 2A পর্যন্ত এসি বা ডিসি লোড সুইচ করতে পারে।

বিভিন্ন আউটপুট চ্যানেল সম্পূর্ণরূপে বিভিন্ন ভোল্টেজ স্তর সুইচ করতে পারেন ‡ এক চ্যানেল একটি 230VAC নির্দেশক ল্যাম্প শক্তি, অন্য 24VDC একটি solenoid কয়েল সুইচ,একটি তৃতীয় 48VDC মোটর স্টার্টার কয়েল চালায়আউটপুট প্রতি এই লোড স্বাধীনতা হল একাধিক ভোল্টেজ রেল মিশ্রিত প্যানেলগুলির জন্য রিলে-আউটপুট পিএলসিগুলিকে পছন্দসই পছন্দ করে।

বেসিক ইনস্ট্রাকশন প্রতি 65ns এ, FX3U সিপিইউ তার শ্রেণীর বেশিরভাগ নিয়ামকের তুলনায় দ্রুত ∙ Mitsubishi এর MELSEC প্রকৌশল শাখার একটি উত্তরাধিকার যা স্ক্যান চক্রের কর্মক্ষমতাকে অগ্রাধিকার দেয়।একটি 64 পয়েন্ট মেশিনের জন্য একটি মাঝারি প্রোগ্রাম 3,000 ₹ 5,000 সিঁড়ি ধাপ, স্ক্যান চক্র 3ms এর নিচে সঞ্চালিত হয়, যা FX3U এর লক্ষ্য অ্যাপ্লিকেশনগুলিকে সংজ্ঞায়িত করে সিকোয়েন্সিং, ইন্টারলকিং এবং টাইমার-ভিত্তিক নিয়ন্ত্রণের জন্য যথেষ্ট দ্রুত।

মূল বৈশিষ্ট্যাবলী

৬৪ কে ধাপ ০ প্রোগ্রামের সক্ষমতা প্রসঙ্গে

FX3U-64MR/ES-A এর 64,000-ধাপের প্রোগ্রাম মেমরি FX3G এবং FX3S পরিবারের তুলনায় একটি উল্লেখযোগ্য পদক্ষেপের প্রতিনিধিত্ব করে।একটি সাধারণ ডিস্ক্রিট মেশিন কন্ট্রোল প্রোগ্রাম ₹ 50 স্টেপ ইন্টারলকিং লজিক, 20 টি টাইমার রুটিন, 15 টি কাউন্টার সিকোয়েন্স, 10 টি এইচএমআই ডেটা মুভিং নির্দেশাবলী এবং 5 টি যোগাযোগ বিনিময় রুটিন প্রায় 3,000 থেকে 6,000 ধাপ দখল করে।

এফএক্স৩ইউ এর ৬৪ কে প্রোগ্রাম মেমোরি ১০ গুণ বেশি জায়গা বহন করতে পারে, যা আর্কিটেকচারাল পরিবর্তন ছাড়াই বর্ধিত মেশিন ভেরিয়েন্ট, প্রসেস লগিং রুটিন এবং যোগাযোগ হ্যান্ডলিংয়ের জন্য জায়গা ছেড়ে দেয়।

প্রোগ্রামটি স্বাভাবিক অপারেশন চলাকালীন ব্যাটারি-সমর্থিত র্যামে রাখা হয়। অ্যাপ্লিকেশনগুলির জন্য যেখানে ব্যাটারি রক্ষণাবেক্ষণ গ্রহণযোগ্য নয় বা যেখানে প্রোগ্রামটি বর্ধিত স্টোরেজকে সহ্য করতে হবে,একটি ফ্ল্যাশ রম মেমরি ক্যাসেট (FX3U-FLROM-64L) সরাসরি সিপিইউর সামনের প্যানেলের ক্যাসেট সকেটে ইনস্টল করা যায়.

যখন ক্যাসেটটি ইনস্টল করা হয়, তখন CPU অভ্যন্তরীণ RAM এর পরিবর্তে ক্যাসেটের প্রোগ্রামটি ব্যবহার করে ¢ ক্যাসেটটি ব্যাটারি ছাড়াই ডেটা সংরক্ষণ করে, কয়েক দশক ধরে পরিমাপ করা একটি সংরক্ষণের গ্যারান্টি সহ।

রিলে আউটপুট ∙ বহুমুখিতা এবং সীমাবদ্ধতা

রিলে পরিচিতিগুলির শারীরিক সুবিধা এবং শারীরিক সীমাবদ্ধতা রয়েছে। সুবিধাটি বৈদ্যুতিক সার্বজনীনতাঃ একটি এনসি রিলে পরিচিতি এটি কোন ভোল্টেজ বা বর্তমান টাইপ স্যুইচ করে তা কিছু মনে করে না৪৮ ভোল্ট, 230 ভোল্ট, নিম্ন-ফ্রিকোয়েন্সি সংকেত, এবং প্রতিরোধমূলক বা মাঝারিভাবে প্রবর্তনশীল লোড সব একই যোগাযোগ প্রক্রিয়া মাধ্যমে পাস।

সীমাবদ্ধতা হল স্যুইচিং গতিঃ রিলে পরিচিতিগুলি 10ms কাজ করে (FX3U স্পেসিফিকেশন) এবং যোগাযোগের পোশাক ত্বরান্বিত না করে কয়েক হার্টজের চেয়ে দ্রুত টগল করা যায় না।

যেসব আউটপুটকে ১০ এমএস বা তার বেশি গতিতে স্যুইচ করতে হয়, সেগুলোর জন্য স্টেপার ড্রাইভ ইম্পলস ট্রেন, পিডব্লিউএম সিগন্যাল,সার্ভো এম্প্লিফায়ারে উচ্চ-গতির ডিজিটাল আউটপুট রিলে-আউটপুট FX3U-64MR সঠিক পছন্দ নয়.

ট্রানজিস্টর-আউটপুট ভেরিয়েন্টগুলি (এনপিএন-এর জন্য FX3U-64MT বা এনপিএন উত্স-টাইপের জন্য FX3U-64MT/ESS) মাইক্রোসেকেন্ডে স্যুইচ করে এবং 100kHz পর্যন্ত আউটপুট ফ্রিকোয়েন্সি পরিচালনা করে।

ব্যবহারিক নির্বাচনের নিয়মঃ 32 ডিও বা তার কম চ্যানেলের জন্য রিলে আউটপুটগুলি কম ঘন ঘন স্যুইচ করে (কন্টাক্টর, সোলিনয়েড, পাইলট লাইট, অ্যালার্ম হর্ন);ট্রানজিস্টর আউটপুট যখন কোন চ্যানেল 10ms এর চেয়ে দ্রুত স্যুইচ করতে হবে অথবা একটি ইমপ্লান্স ভিত্তিক ডিভাইস চালাতে হবে.

সম্প্রসারণ আর্কিটেকচার 64 পয়েন্টের বাইরে

FX3U-64MR/ES-A 64 টি I/O পয়েন্ট থেকে শুরু হয় কিন্তু তাদের মধ্যে সীমাবদ্ধ নয়।সরাসরি বাস সংযোজকগুলির মাধ্যমে প্রধান ইউনিটের ডান দিকে 24 টি পর্যন্ত সম্প্রসারণ I / O মডিউল (FX2N এবং FX3U সিরিজ) সংযুক্ত করুন, কোন ক্যাবল নেই, শুধু মডিউল-টু-মডিউল সংযোগ।

এই সম্প্রসারণ মডিউলগুলি ডিজিটাল ইনপুট, ডিজিটাল আউটপুট (রিলে বা ট্রানজিস্টর), অ্যানালগ ইনপুট, অ্যানালগ আউটপুট এবং স্ট্যান্ডার্ড 8- বা 16-চ্যানেল ইনক্রিমেন্টে বিশেষ I / O যুক্ত করে।

সিপিইউ দ্বারা সম্বোধনযোগ্য মোট স্থানীয় I/O 256 পয়েন্টে পৌঁছেছে।

স্থানীয় সম্প্রসারণের বাইরে, FX3U সিসি-লিঙ্ক (FX3U-32CCL বা FX3U-CCLIEF বিশেষ ফাংশন মডিউল ব্যবহার করে) এর মাধ্যমে দূরবর্তী I / O এর সাথে যোগাযোগ করে, কার্যকর I / O সংখ্যা 384 পয়েন্টে প্রসারিত করে।

প্রতিটি বিশেষ ফাংশন মডিউল স্লট এছাড়াও পজিশনিং মডিউল (FX3U-1PG, FX3U-2HC), সিরিয়াল যোগাযোগ মডিউল (FX3U-232-BD, FX3U-485-BD), তাপমাত্রা নিয়ামক (FX3U-4AD-TC),এবং ইথারনেট অ্যাডাপ্টারফলাফল হল একটি কন্ট্রোলার যা প্ল্যাটফর্ম মাইগ্রেশন ছাড়াই মেশিনের প্রয়োজনীয়তার সাথে বৃদ্ধি পায়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FX3U-64MR/ES এবং FX3U-64MR/ES-A এর মধ্যে পার্থক্য কি?

ES-A উপসর্গটি 100 ′′ 240VAC ইনপুট সহ স্ট্যান্ডার্ড এসি পাওয়ার সাপ্লাই সংস্করণকে চিহ্নিত করে। ES ( -A ছাড়াই) বেশিরভাগ বাজারে কার্যকরীভাবে অভিন্ন।

স্ট্যান্ডার্ড এসি ইউনিটকে ঐচ্ছিক ডিসি সরবরাহ বা বিশেষ রপ্তানি বৈকল্পিক থেকে আলাদা করার জন্য কিছু পণ্য ডকুমেন্টেশনে "-এ" নামকরণ যুক্ত করা হয়েছিল।

ব্যবহারিক উদ্দেশ্যে, ES এবং ES-A একই অ্যাপ্লিকেশনে বিনিময়যোগ্য। প্রতিস্থাপনের আগে সর্বদা শারীরিক ইউনিটের লেবেলে পাওয়ার সাপ্লাই ইনপুট স্পেসিফিকেশনটি নিশ্চিত করুন।

প্রশ্ন ২: FX3U-64MR/ES-A কি সরাসরি Mitsubishi সার্ভো এম্প্লিফায়ারগুলির সাথে যোগাযোগ করতে পারে?

সরাসরি আরএস-৪২২ পোর্টের মাধ্যমে নয়। সরাসরি উচ্চ গতির সার্ভো যোগাযোগের জন্য,FX3U এর জন্য FX3U-10PG বা FX3U-20SSC-H পজিশনিং মডিউল প্রয়োজন হয় pulse-train বা SSCNETIII ফাইবার অপটিক সার্ভো সংযোগের জন্য.

স্ট্যান্ডার্ড আরএস-৪২২ পোর্টটি এইচএমআই প্যানেল, ইনভার্টার (মিটসুবিশি এফআর সিরিজের সাথে আরএস-৪৮৫ এর মাধ্যমে), বারকোড পাঠক এবং পিসি ইন্টারফেসের সাথে আরএস-২৩২ / আরএস-৪৮৫ সিরিয়াল যোগাযোগকে সমর্থন করে।

সম্পূর্ণ সার্ভো অক্ষ নিয়ন্ত্রণের জন্য, প্রধান ইউনিটের পাশে উপযুক্ত পজিশনিং মডিউল নির্দিষ্ট করুন।

প্রশ্ন ৩ঃ FX3U-64MR/ES-A-তে কি রিয়েল টাইম ঘড়ি আছে, এবং বিদ্যুৎ বিচ্ছিন্নতার সময় কি এটি বজায় থাকে?

হ্যাঁ, FX3U সিপিইউতে একটি ইন্টিগ্রেটেড রিয়েল-টাইম ক্লক (RTC) রয়েছে যার মধ্যে ক্যালেন্ডার এবং দিনের সময় ফাংশন রয়েছে যা সিঁড়ি প্রোগ্রাম থেকে অ্যাক্সেসযোগ্য।

অভ্যন্তরীণ লিথিয়াম ব্যাটারি দ্বারা শক্তি হ্রাসের সময় আরটিসি ধরে রাখা হয়। ব্যাটারির জীবন সাধারণত 25 ডিগ্রি সেলসিয়াসে 5 ′′ 6 বছর হয়।

যখন ব্যাটারির ভোল্টেজ প্রান্তিকের নিচে পড়ে, তখন FX3U একটি বিশেষ রিলেতে একটি কম ব্যাটারি পতাকা সেট করে (FX3U নোটেশনে M8005 এবং M8006),যা প্রোগ্রামটি ব্যাটারি সম্পূর্ণরূপে ব্যর্থ হওয়ার আগে একটি রক্ষণাবেক্ষণ অ্যালার্ম সক্রিয় করতে ব্যবহার করতে পারে.

প্রশ্ন ৪ঃ FX3U-64MR/ES-A কি GX Works2 এবং GX Works3 প্রোগ্রামিং সফটওয়্যারের সাথে সামঞ্জস্যপূর্ণ?

FX3U GX Works2 (FX3U এবং অন্যান্য MELSEC PLC পরিবারের জন্য বর্তমান প্রোগ্রামিং সফ্টওয়্যার) দ্বারা নেটিভভাবে সমর্থিত।

জিএক্স ওয়ার্কস ৩ হল Mitsubishi-এর পরবর্তী প্রজন্মের ইঞ্জিনিয়ারিং পরিবেশ যা iQ-R এবং iQ-F সিরিজকে লক্ষ্য করে। এটি FX3U প্রোগ্রামিং সমর্থন করে না।

নতুন FX3U প্রকল্পের জন্য, GX Works2 ব্যবহার করুন।

ভবিষ্যতে আইকিউ-আর বা আইকিউ-এফ-তে প্রসারিত হতে পারে এমন নতুন প্রকল্পগুলির জন্য, পরিবর্তে FX5U (iQ-F) নির্দিষ্ট করার কথা বিবেচনা করুন, কারণ এটি জিএক্স ওয়ার্কস 3 এ প্রোগ্রামযোগ্য এবং এটি একটি মসৃণতর মাইগ্রেশন পথ সরবরাহ করে।

প্রশ্ন 5: সর্বোচ্চ উচ্চ গতির কাউন্টার ইনপুট ফ্রিকোয়েন্সি কত এবং কোন ইনপুটগুলি নিবেদিত?

FX3U CPU তে 6 টি উচ্চ গতির কাউন্টার চ্যানেল রয়েছে (ডিভাইস টেবিলে C235 থেকে C255) ।একক-ফেজের জন্য সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি 100kHz এবং ফেজ-বৈষম্য (A/B quadrature) গণনার জন্য 50kHz পর্যন্ত.

উচ্চ গতির কাউন্টার ইনপুটগুলি নির্দিষ্ট ইনপুট টার্মিনালগুলিতে বরাদ্দ করা হয় (কনফিগারেশনের উপর নির্ভর করে X000 থেকে X007) ।

এই টার্মিনালগুলি হার্ডওয়্যার-বিচ্ছিন্নভাবে চালিত হয়, তারা সিপিইউ স্ক্যান চক্রের স্বাধীনভাবে গণনা করে, এমনকি দীর্ঘতর স্ক্যান চক্রের সময়ও কোনও পালস ক্ষতি নিশ্চিত করে।

স্ট্যান্ডার্ড ইনপুট (X008 এবং তারপরে) এর জন্য, স্ক্যান-চক্র ভিত্তিক ইনপুট ফিল্টার প্রয়োগ করা হয়, একটি ডিফল্ট ফিল্টার সময় 10ms দ্রুত প্রতিক্রিয়া জন্য 0ms পর্যন্ত সামঞ্জস্যযোগ্য।
