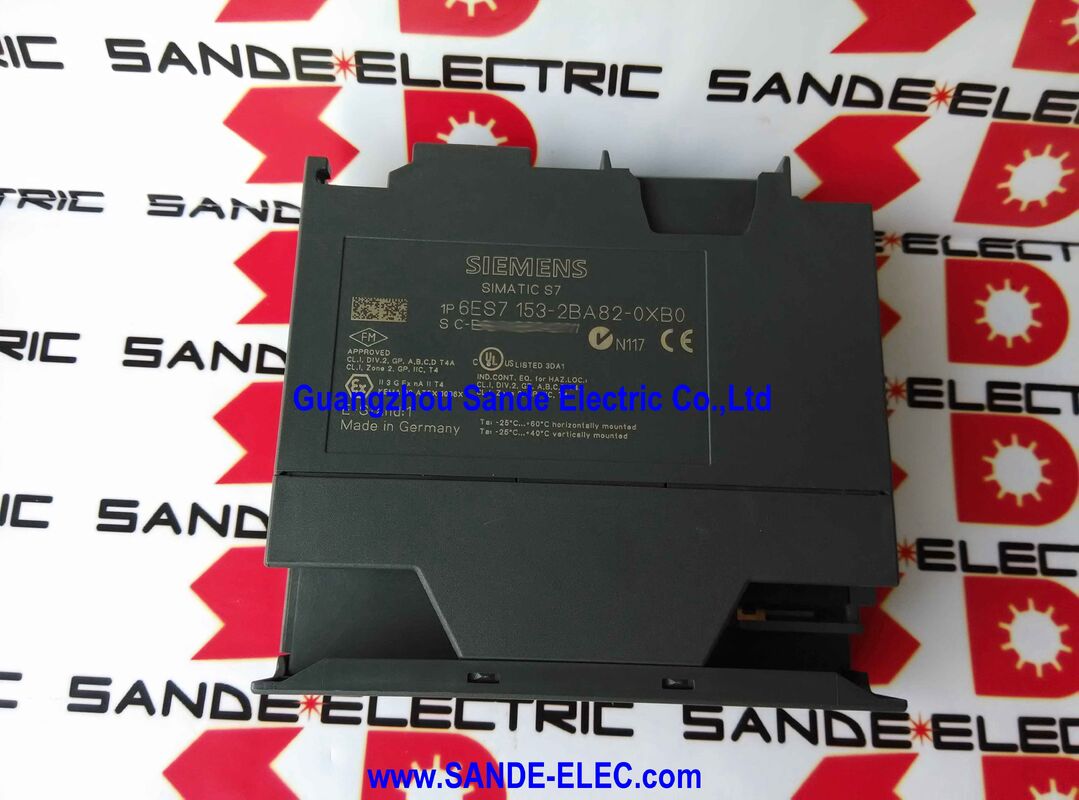

সিমেন্স 6ES7153-2BA82-0XB0 | SIMATIC ET 200M IM 153-2 HF ইন্টারফেস মডিউল — PROFIBUS DP / 12 মডিউল / রিডানডেন্সি / টাইমস্ট্যাম্পিং / 24VDC

ইন্টারফেস মডিউল স্টেশন সংজ্ঞায়িত করে

একটি ET 200M বিতরণকৃত I/O স্টেশনের অভ্যন্তরে, ইন্টারফেস মডিউলটি একটি প্যাসিভ সংযোগ বিন্দু নয় - এটি প্রোফিবাস ডিপি নেটওয়ার্কে স্টেশনের পরিচয় এবং এর পিছনে থাকা সমস্ত কিছুর সক্রিয় ব্যবস্থাপক। 6ES7153-2BA82-0XB0 12 S7-300 পর্যন্ত সিগন্যাল, ফাংশন, এবং যোগাযোগ মডিউলের স্ক্যান পরিচালনা করে, তাদের I/O ডেটাকে 244-বাইট ইনপুট এবং 244-বাইট আউটপুট অ্যাড্রেস স্পেসে অনুবাদ করে যা PROFIBUS DP মাস্টার পড়ে এবং লেখার জন্য, এবং হ্যান্ডেলিং স্টেশনের জন্য রিপোর্ট করে।

"HF" উপাধি মৌলিক দূরবর্তী I/O এর বাইরে অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ। HF একটি হাই ফিচার ইন্টারফেস মডিউল সনাক্ত করে — যেটি রিডানডেন্সি অপারেশনে সাধারণ ডেটা স্থানান্তর, ইভেন্ট সিকোয়েন্স রেকর্ডিংয়ের জন্য টাইমস্ট্যাম্পিং এবং প্রতি স্লটে 64টি চ্যানেল এবং 32টি সংকেত সহ উচ্চ-ঘনত্বের মডিউল হোস্ট করার ক্ষমতা। HF যোগ্যতা ছাড়া একটি স্ট্যান্ডার্ড IM 153-2 এই ক্ষমতাগুলি প্রদান করে না।

কী স্পেসিফিকেশন

রিডানডেন্সি এবং টাইমস্ট্যাম্পিং - ঐচ্ছিক বৈশিষ্ট্য নয়

অপ্রয়োজনীয়তাET 200M প্রসঙ্গের অর্থ হল IM 153-2 HF একটি জোড়া কনফিগারেশনে কাজ করতে পারে — দুটি ইন্টারফেস মডিউল একই মডিউল র্যাকে দুটি স্বাধীন PROFIBUS DP সংযোগের মাধ্যমে পরিবেশন করে, একটি সক্রিয় DP মাস্টারের কাছে এবং একটি স্ট্যান্ডবাইতে। সক্রিয় কন্ট্রোলার ব্যর্থ হলে, ET 200M স্টেশনে স্ট্যান্ডবাই এর DP সংযোগ ইতিমধ্যে সক্রিয় থাকে। ক্ষেত্র I/O বাধা ছাড়াই চলতে থাকে।

টাইমস্ট্যাম্পিংET 200M স্টেশন স্তরে পৃথক সংকেত পরিবর্তন ইভেন্টের সময় রেকর্ড করে, প্রক্রিয়া ইভেন্ট সিকোয়েন্স রেকর্ডিংয়ের জন্য উপযুক্ত রেজোলিউশন সহ। এটি প্রক্রিয়া প্ল্যান্টের জন্য ঘটনা-পরবর্তী বিশ্লেষণে ব্যবহৃত হয়, যেখানে ভ্রমণের আগে ঘটনাগুলির ক্রম সঠিকভাবে পুনর্গঠন করা আবশ্যক। একটি স্ট্যান্ডার্ড ইন্টারফেস মডিউল যা টাইমস্ট্যাম্পিং ক্ষমতার অভাব এই ডেটা প্রদান করতে পারে না; IM 153-2 HF পারে।

প্রতিস্থাপন বিবেচনা

একটি বিদ্যমান ET 200M স্টেশনে একটি ব্যর্থ ইন্টারফেস মডিউল প্রতিস্থাপন করার সময়, IM 153-2 HF উপাধি বজায় রাখা DP মাস্টারের হার্ডওয়্যার কনফিগারেশনে স্টেশনের আসল যোগাযোগ প্রোফাইল, মডিউল স্লট অ্যাসাইনমেন্ট এবং রিডানডেন্সি কনফিগারেশন সংরক্ষণ করে। একটি নিম্ন-নির্দিষ্ট IM প্রতিস্থাপন করা — একটি রিডানডেন্সি বা টাইমস্ট্যাম্পিং ছাড়াই — এমন ক্ষমতাগুলিকে সরিয়ে দেয় যেগুলির উপর স্টেপ 7 হার্ডওয়্যার কনফিগারেশন এবং পিএলসি প্রোগ্রাম নির্ভর করতে পারে, সম্ভাব্যভাবে প্রোগ্রাম পরিবর্তন এবং পুনরায় কমিশনিং প্রয়োজন।

FAQ

প্রশ্ন 1: একটি ET 200M স্টেশনে IM 153-2 HF ঠিক কী করে?

এটি ET 200M স্টেশনকে PROFIBUS DP নেটওয়ার্কের সাথে একটি DP স্লেভ হিসাবে সংযুক্ত করে, 12 S7-300 মডিউল পর্যন্ত অভ্যন্তরীণ ব্যাকপ্লেন স্ক্যান পরিচালনা করে এবং উভয় দিকে তাদের I/O ডেটা স্থানান্তর করে। এটি স্টেশন-স্তরের ডায়াগনস্টিকস, রিডানডেন্সি স্যুইচিং এবং টাইমস্ট্যাম্পড ইভেন্ট ডেটাও পরিচালনা করে। ইন্টারফেস মডিউল ব্যতীত, স্টেশনটির কোনও নেটওয়ার্ক উপস্থিতি নেই এবং DP মাস্টারে I/O ডেটা স্থানান্তর করার কোনও উপায় নেই।

প্রশ্ন 2: কেন HF উপাধি গুরুত্বপূর্ণ?

IM 153-2 HF এর মধ্যে রিডানডেন্সি ক্ষমতা, আইসোক্রোনাস মোডের জন্য টাইমস্ট্যাম্পিং এবং উচ্চ-ঘনত্বের মডিউলগুলির জন্য সমর্থন অন্তর্ভুক্ত রয়েছে। বেসিক IM 153-2 ভেরিয়েন্টগুলি সহজ সংযোগ কার্যকারিতা অফার করে। HF উপাধিটি স্টেশনগুলিতে স্ট্যান্ডার্ড ভেরিয়েন্টের সাথে বিনিময়যোগ্য নয় যেখানে রিডানডেন্সি এবং টাইমস্ট্যাম্পিং সিস্টেম ডিজাইনের অংশ।

প্রশ্ন 3: অপ্রয়োজনীয়তা এবং টাইমস্ট্যাম্পিং অনুশীলনে কী অবদান রাখে?

রিডানড্যান্সি S7-400H বা অন্যান্য অপ্রয়োজনীয় সিস্টেম কনফিগারেশনে কন্ট্রোলার ফেইলওভারের সময় অবিচ্ছিন্ন স্টেশন উপলব্ধতা প্রদান করে — ET 200M ক্ষেত্র I/O পরিবর্তনের মাধ্যমে অনলাইনে থাকে। টাইমস্ট্যাম্পিং I/O স্তরে সাব-মিলিসেকেন্ড ইভেন্ট মার্কিং প্রদান করে, প্রক্রিয়া প্ল্যান্টে ইভেন্ট সিকোয়েন্স রেকর্ডিংয়ের জন্য অপরিহার্য যেখানে ট্রিপ বিশ্লেষণের জন্য সঠিক সংকেত পরিবর্তনের ক্রম প্রয়োজন।

প্রশ্ন 4: মডিউলটি মৌলিক ডিপি স্লেভ আচরণের বাইরে কোন যোগাযোগ বৈশিষ্ট্যগুলি প্রদান করে?

মডিউলটি PROFIBUS DP বৈশিষ্ট্যগুলিকে সমর্থন করে যার মধ্যে SYNC এবং FREEZE কমান্ড সহ সিঙ্ক্রোনাইজড আউটপুট আপডেট এবং ইনপুট ফ্রিজিং, প্লাস মাস্টারের মাধ্যমে রাউটিং ছাড়াই ডিপি স্লেভের মধ্যে সরাসরি ডেটা বিনিময় (ক্রস-কমিউনিকেশন)। এই বৈশিষ্ট্যগুলি PROFIBUS DP স্পেসিফিকেশনে সংজ্ঞায়িত করা হয়েছে এবং স্টেপ 7-কনফিগার করা সিস্টেমে বিতরণ করা স্টেশনগুলির মধ্যে কঠোর সমন্বয়ের অনুমতি দেয়।

প্রশ্ন 5: প্রতিস্থাপন হিসাবে এই অংশটি অর্ডার করার আগে কী যাচাই করা উচিত?

নিশ্চিত করুন: (1) ইনস্টল করা মডিউলের অংশ নম্বর হল 6ES7153-2BA82-0XB0 বা একটি IM 153-2 HF সমতুল্য; (2) স্টেশনটি ET 200M; (3) সিস্টেমটি স্টেপ 7 হার্ডওয়্যার কনফিগারেশনে সক্রিয় রিডানডেন্সি এবং টাইমস্ট্যাম্পিং সহ PROFIBUS DP ব্যবহার করে; (4) স্টেশন 12 S7-300 মডিউল পর্যন্ত ধারণ করে; (5) সরবরাহ হল 24V DC। এই পয়েন্টগুলি নিশ্চিত করে যে প্রতিস্থাপন মডিউলটি মূল স্টেশন ডিজাইনের সাথে মেলে।
