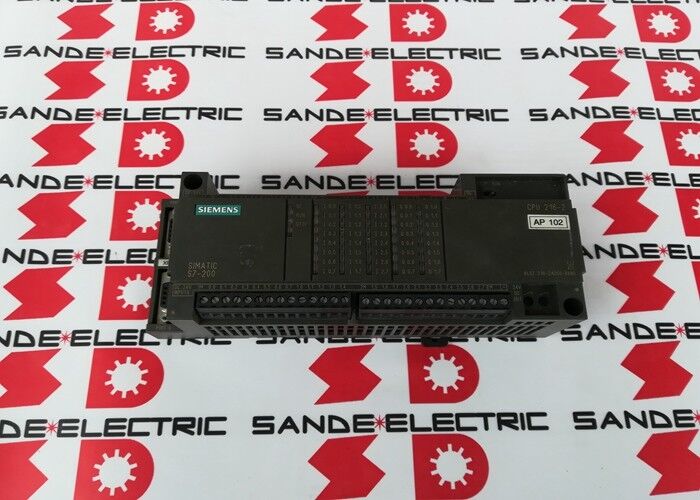

সিমেন্স পিএলসি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার রিলে 6ES7216-2AD00-0XB0

সিমেন্স 6ES7216-2AD00-0XB0∙ SIMATIC S7-200 সিপিইউ ২১৬ ডিসি পাওয়ার সাপ্লাই, ৪ কে প্রোগ্রাম / ২.৫ কে ডেটা, ২৪ ডিআই ডিসি + ১৬ ডিও ডিসি, ২ পিপিআই/ফ্রিপোর্ট পোর্ট, কমপ্যাক্ট পিএলসি

সংক্ষিপ্ত বিবরণ

দ্যসিমেন্স 6ES7216-2AD00-0XB0সিএমএটিআইসি এস৭-২০০ এর জন্য সিপিইউ ২১৬ কমপ্যাক্ট ইউনিট ∙ মূল এস৭-২০০ পরিবারের বৃহত্তম স্ট্যান্ডার্ড সিপিইউ, যা একটি সম্পূর্ণ পিএলসির প্রয়োজনীয় সবকিছুকে একক ডিআইএন-রেল-মাউন্ট করা মডিউলে একত্রিত করেঃপ্রসেসর, ২৪ ভোল্টের ডিসি পাওয়ার সাপ্লাই, ২৪টি ডিজিটাল ইনপুট, ১৬টি ট্রানজিস্টর আউটপুট এবং দুটি সিরিয়াল যোগাযোগ পোর্ট।

S7-200 CPU 216 কে তার যুগে যা আলাদা করে তুলেছিল তা ছিল এই I/O ঘনত্ব ₹40 অন্তর্নির্মিত I/O পয়েন্ট,সমস্ত এক ইউনিট যা মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশন একটি উল্লেখযোগ্য ভগ্নাংশ কোন সম্প্রসারণ মডিউল প্রয়োজন অপসারণ, হার্ডওয়্যার খরচ এবং প্যানেলের স্থান উভয়ই হ্রাস করে।

S7-200 প্ল্যাটফর্মটি 1990 এর দশকের মাঝামাঝি থেকে 2000 এর দশক পর্যন্ত সিমেন্সের অটোমেশন পোর্টফোলিওতে কমপ্যাক্ট-পিএলসি সেগমেন্ট দখল করে, সহজ লোগোর মধ্যে ফাঁক পূরণ করে!লজিক মডিউল এবং আরো সক্ষম S7-300 মডুলার সিস্টেম.

সিপিইউ ২১৬ ছিল মূল এস৭-২০০ সিরিজের ফ্ল্যাগশিপ,এবং -2AD00-0XB0 ভেরিয়েন্ট রিলে আউটপুট ভেরিয়েন্টের পরিবর্তে ডিসি ইন / ডিসি আউট সংস্করণ নির্দিষ্ট করে.

এই পার্থক্যটি মেশিন ডিজাইনারদের জন্য উল্লেখযোগ্যভাবে গুরুত্বপূর্ণঃ ট্রানজিস্টর আউটপুটগুলি মাইক্রোসেকেন্ডে স্যুইচ করে (স্টিপার মোটর এবং অবস্থান নির্ধারণের অ্যাপ্লিকেশনগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি পলস আউটপুটগুলি সক্ষম করে),মূলত সীমাহীন স্যুইচিং লাইফ আছে, এবং রিলে আউটপুটগুলির যোগাযোগের জীবনসীমা এবং স্যুইচিং গতির সীমাবদ্ধতা ছাড়াই সরাসরি 24V ডিসি লোড উত্স বা ডুবে যেতে পারে।

প্রোগ্রাম মেমরির 4K শব্দগুলি তার সময়ের জন্য যথেষ্ট ছিল এবং অনেক সহজ মেশিন নিয়ন্ত্রণের কাজের জন্য পর্যাপ্ত।

20 টি ইনপুট শর্ত, 10 টি টাইমার / কাউন্টার ক্রম এবং 12 টি আউটপুট ক্রিয়া সহ একটি মেশিনের জন্য একটি সাধারণ এস 7-200 সিঁড়ি প্রোগ্রাম 500 ₹ 1500 শব্দ দখল করে ₹ 4K সীমার মধ্যে ভাল।

বিস্তৃত ডেটা ম্যানিপুলেশন, পিআইডি লুপ এবং যোগাযোগের রুটিন সহ আরও জটিল প্রোগ্রামগুলি চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে 4K সীমানার কাছাকাছি যেতে পারে,যা সিমেন্সের পরবর্তী প্রজন্মের বৃহত্তর সিপিইউ 222/224/226 ভেরিয়েন্ট মুক্তির জন্য অনুপ্রেরণার অংশ ছিল.

মূল বৈশিষ্ট্যাবলী

দুটি আরএস৪৮৫ পোর্ট ∙ পিপিআই এবং ফ্রিপোর্ট সক্ষমতা

সিপিইউ 216 এর দুটি আরএস 485 যোগাযোগ পোর্ট প্রোগ্রামিং সরঞ্জাম, এইচএমআই প্যানেল, তদারকি সিস্টেম এবং অন্যান্য সিরিয়াল ডিভাইসগুলির সাথে সিস্টেমের সংযোগ সরবরাহ করেঃ

পিপিআই (পয়েন্ট টু পয়েন্ট ইন্টারফেস):সিমেন্সের নেটিভ এস৭-২০০ সিরিয়াল প্রোটোকল একটি টোকেন-রিং-সামঞ্জস্যপূর্ণ মাল্টি-ড্রপ নেটওয়ার্ক যেখানে সিপিইউ ২১৬ একটি দাস, মাস্টার, বা উভয় হিসাবে অংশগ্রহণ করে।

পিপিআই প্রোগ্রামিংয়ের জন্য ব্যবহার করা হয় (পিপিআই এর মাধ্যমে স্টেপ 7-মাইক্রো / উইন সংযোগ), টিডি 200 টেক্সট ডিসপ্লে বা ওপারেটর প্যানেলগুলি সংযুক্ত করার জন্য এবং মাল্টি-সিপিইউ নেটওয়ার্কগুলিতে পিএলসি-টু-পিএলসি ডেটা ভাগ করে নেওয়ার জন্য।PPI এর সর্বোচ্চ নেটওয়ার্ক একক সেগমেন্টে 32 টি নোড পর্যন্ত সমর্থন করে.

ফ্রিপোর্ট মোডঃযখন ফ্রিপোর্ট-এর জন্য কনফিগার করা হয়, তখন পোর্টটি ব্যবহারকারীর সিঁড়ি প্রোগ্রামের সম্পূর্ণ নিয়ন্ত্রণে একটি স্ট্যান্ডার্ড RS485 সিরিয়াল ইন্টারফেস হিসাবে কাজ করে।

প্রোগ্রামটি XMT (প্রেরণ) এবং RCV (প্রাপ্ত) নির্দেশাবলী ব্যবহার করে সিরিয়াল পোর্টের মাধ্যমে বাইট প্রেরণ এবং গ্রহণ করে,সংযুক্ত ডিভাইসের প্রয়োজনীয় যে কোনও প্রোটোকল বাস্তবায়ন করা হচ্ছে একটি বারকোড স্ক্যানারে ASCII বার্তা, Modbus RTU একটি শক্তি মিটার, একটি প্রিন্টার বা স্কেল একটি RS485 যোগাযোগ, বা অন্য কোন সিরিয়াল প্রোটোকল যে সংযুক্ত ডিভাইস ব্যবহার করে।

ফ্রিপোর্ট মোড হল অতিরিক্ত যোগাযোগ মডিউলগুলির প্রয়োজন ছাড়াই তৃতীয় পক্ষের সিরিয়াল ডিভাইসগুলিকে একীভূত করার জন্য S7-200 এর প্রক্রিয়া।

Having two ports means the CPU 216 can simultaneously maintain a PPI connection for programming and HMI (on port 0) while running a Freeport connection to a field device (on port 1) — or run two independent Freeport connections to two different devices.

24 ডিআই এবং 16 ডিও আই/ও কনফিগারেশন কভারেজ

অন্তর্নির্মিত 24 টি ডিজিটাল ইনপুট এবং 16 টি ডিজিটাল আউটপুট মোট 40 টি I / O পয়েন্ট একটি মেশিন কনফিগারেশন পরিসীমা জুড়ে যা ব্যবহারিক কমপ্যাক্ট মেশিন অ্যাপ্লিকেশনগুলির একটি বড় ভগ্নাংশকে অন্তর্ভুক্ত করেঃ

২৪টি ইনপুটের মধ্যে রয়েছেঃ সব ধরনের ভ্রমণের শেষ সীমানা সুইচ, কনভেয়র এবং যন্ত্রপাতিগুলির উপর ঘনিষ্ঠতা সেন্সর, নিরাপত্তা রিলে মনিটরিং যোগাযোগ, অপারেটরের চাপ বোতাম, মোড নির্বাচক সুইচ,দরজা এবং গার্ড ইন্টারলক, পণ্য উপস্থিতি সেন্সর, এবং বাহ্যিক সরঞ্জাম থেকে ত্রুটি ইনপুট পর্যবেক্ষণ।

১৬টি আউটপুট কমান্ডঃ মোটর কন্টাক্টর, সোলিনয়েড ভালভ (প্নেমেটিক এবং হাইড্রোলিক), ইন্ডিকেটর ল্যাম্প, অ্যালার্ম ডিভাইস, রিলে কয়েল (ভোল্টেজ রূপান্তর উচ্চতর লোড জন্য),ধাপে ধাপে মোটর দিক এবং সক্ষম, এবং স্পিন্ডল স্টার্ট/স্টপ সিগন্যাল।

আরো I/O প্রয়োজন মেশিনের জন্য, S7-200 সম্প্রসারণ মডিউল সিস্টেম (EM সিরিজ) সম্প্রসারণ বাস উপর CPU 216 ডান দিকে সংযুক্ত করা হয়, যোগ 8, 16,অথবা মডিউল প্রতি 32 টি অতিরিক্ত ডিজিটাল বা অ্যানালগ I/O পয়েন্ট.

সিপিইউ ২১৬-এর সর্বাধিক সম্প্রসারণযোগ্য I/O সম্পূর্ণ সিস্টেমের সীমাবদ্ধতার উপর নির্ভর করে √ পাওয়ার সাপ্লাই ক্ষমতা, সম্প্রসারণ মডিউল সংখ্যা,এবং সিপিইউর I/O কনফিগারেশন কিন্তু উল্লেখযোগ্যভাবে 40 অন্তর্নির্মিত পয়েন্ট অতিক্রম করে.

ট্রানজিস্টর আউটপুট প্রতি চ্যানেলে 0.5A এ নামকরণ করা হয় যা স্ট্যান্ডার্ড 24V ডিসি কয়েল কন্টাক্টর (সাধারণত 0.05A ¢ 0.2A), সোলেনোয়েড ভালভ কয়েল (0.1A ¢ 0.3A 24V এ) এর জন্য সরাসরি ড্রাইভ ক্ষমতা সরবরাহ করে,এবং ইন্ডিকেটর লাইট (0.২.২এ ০.১এ এলইডি) ।

0.5A এর বেশি লোড বা AC ভোল্টেজ প্রয়োজন হলে, ইন্টারপোজিং রিলেগুলি CPU 216 এর ট্রানজিস্টর আউটপুট এবং ক্ষেত্র ডিভাইসগুলির মধ্যে বর্তমান এবং ভোল্টেজ রূপান্তরকারী হিসাবে কাজ করে।

STEP 7-Micro/WIN দিয়ে প্রোগ্রামিং

এস৭-২০০ কে স্টেপ ৭-মাইক্রো/উইন ব্যবহার করে প্রোগ্রাম করা হয়েছে, এটি উইন্ডোজ ভিত্তিক একটি ইঞ্জিনিয়ারিং পরিবেশ যা একটি সম্পূর্ণ সিঁড়ি লজিক প্রোগ্রামিং ইন্টারফেস, অনলাইন মনিটরিং,এবং সমস্ত S7-200 ভেরিয়েন্টের জন্য ডায়াগনস্টিক অ্যাক্সেস.

মাইক্রো/উইন পিসির ইউএসবি পোর্ট এবং আরএস৪৮৫ পিপিআই প্রোটোকলের মধ্যে রূপান্তর করে পিসি/পিপিআই ক্যাবল বা ইউএসবি-পিপিআই অ্যাডাপ্টারের মাধ্যমে RS485 পোর্টের মাধ্যমে সিপিইউ ২১৬ এর সাথে যোগাযোগ করে।

মাইক্রো/উইনের মধ্যে, প্রোগ্রামার সিঁড়ি লজিক তৈরি করে, টাইমার এবং কাউন্টার প্যারামিটার প্রবেশ করে, I/O পয়েন্টগুলির জন্য প্রতীকী ঠিকানা সংজ্ঞায়িত করে এবং সম্পূর্ণ প্রোগ্রামটি CPU তে ডাউনলোড করে।

অনলাইন মনিটরিং মোড প্রোগ্রামারকে সমস্ত ইনপুট, আউটপুট, অভ্যন্তরীণ রিলে, টাইমার,এবং কাউন্টার যখন প্রোগ্রাম চালানো হয়.

S7-200 নির্দেশনা সেট স্ট্যান্ডার্ড সিঁড়ি লজিক ফাংশন (বিট লজিক, টাইমার, কাউন্টার, তুলনা,গণিত) প্লাস অ্যাপ্লিকেশন-নির্দিষ্ট ফাংশন যা এটি মেশিন নিয়ন্ত্রণের জন্য সত্যিই দরকারী করে তোলে: এনকোডার ফিডব্যাক এবং ইমপ্লাস গণনার জন্য উচ্চ গতির কাউন্টার, সময়-সমালোচনামূলক ইভেন্টগুলির জন্য বিরতি রুটিন, এনালগ প্রক্রিয়া নিয়ন্ত্রণের জন্য পিআইডি লুপ এবং এক্সএমটি / আরসিভি সিরিয়াল যোগাযোগের নির্দেশাবলী।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সিপিইউ ২১৬ এর ৪ কে ওয়ার্ড প্রোগ্রাম মেমরি আছে। এটা কি বাড়ানো যায়?

সিপিইউ ২১৬-এ প্রোগ্রাম মেমরির ৪ কে শব্দ স্থির রয়েছে, এটি বাহ্যিক মেমরি কার্ডের সাথে প্রসারিত করা যায় না। এটি মূল S7-200 প্রজন্মের একটি বৈশিষ্ট্য ছিল;পরবর্তী সিপিইউ রূপগুলি (সিপিইউ 221/222/224/226) উচ্চতর অন্তর্নির্মিত মেমরি সরবরাহ করেছিল.

যদি একটি প্রোগ্রাম 4K শব্দ অতিক্রম করে, একমাত্র বিকল্প হল তার আকার হ্রাস করার জন্য প্রোগ্রামটি অপ্টিমাইজ করা, অথবা একটি উচ্চতর মেমরি সিপিইউ বৈকল্পিক আপগ্রেড করা।

-2AD00-0XB0 একটি পূর্ববর্তী প্রজন্ম; একই পরিবারের -2AD23-0XB0 (সিপিইউ 226) 24K বাইট (12K শব্দ) প্রোগ্রাম মেমরি সরবরাহ করে।

প্রশ্ন ২ঃ ট্রানজিস্টর আউটপুটগুলি সরাসরি ২৪ ভোল্ট ডিসি রিলি কয়েল চালাতে পারে?

হ্যাঁ. স্ট্যান্ডার্ড ২৪ ভোল্ট ডিসি রিলি কয়েল 50~200mA খরচ করে, CPU 216 এর ট্রানজিস্টর আউটপুটের 0.5A প্রতি চ্যানেল রেটিং এর মধ্যে।

আউটপুটগুলি উত্স (পিএনপি প্রকার) বা সিঙ্ক (এনপিএন প্রকার) বর্তমান হতে পারে ️ নির্দিষ্ট কনফিগারেশনটি বৈকল্পিকের তারের উপর নির্ভর করে।

লোড সুরক্ষার জন্য, ইন্ডাক্টিভ লোড (রিলাই কয়েল,যখন আউটপুট বন্ধ হয়ে যায় তখন উত্পন্ন ভোল্টেজ স্পাইককে দমন করতে).

অনেক রিলে মডিউল এবং সোলিনয়েড ভালভ ম্যানিফোল্ডে এই ডায়োড অভ্যন্তরীণভাবে অন্তর্ভুক্ত থাকে; খালি কয়েল লোডের জন্য, বাহ্যিক ডায়োড যুক্ত করা উচিত।

প্রশ্ন 3: 6ES7216-2AD00-0XB0 কি STEP 7 (S7-300/400 প্রোগ্রামিং পরিবেশ) এর সাথে সামঞ্জস্যপূর্ণ, অথবা শুধুমাত্র মাইক্রো / উইন?

S7-200 CPU 216 শুধুমাত্র STEP 7-Micro/WIN এর সাথে প্রোগ্রাম করা হয় ∙ এটি STEP 7 Classic, TIA Portal, বা S7-300, S7-400 এর জন্য অন্যান্য সিমেন্স প্রোগ্রামিং পরিবেশের সাথে সামঞ্জস্যপূর্ণ নয়,অথবা S7-1200/1500.

S7-200 একটি সম্পূর্ণ ভিন্ন নির্দেশনা সেট, মেমরি সংগঠন, এবং বৃহত্তর S7 প্ল্যাটফর্ম থেকে যোগাযোগ প্রোটোকল ব্যবহার করে।

S7-200 থেকে বর্তমান প্ল্যাটফর্ম (S7-1200 বা S7-200 SMART) এ স্যুইচ করার জন্য নতুন প্ল্যাটফর্মের ইঞ্জিনিয়ারিং পরিবেশে প্রোগ্রামটি পুনরায় লিখতে হবে।

প্রশ্ন ৪ঃ সিপিইউ ২১৬-এ উচ্চ-গতির কাউন্টারের অন্তর্নির্মিত কী ক্ষমতা রয়েছে?

The S7-200 CPU 216 includes high-speed counter inputs that can count pulse signals faster than the normal PLC scan cycle — enabling applications such as encoder position feedback and production counting from inductive proximity sensors.

নির্দিষ্ট ইনপুটগুলি (এক্স 0 এবং সংলগ্ন ইনপুটগুলি) ইনক্রিমেন্টাল গণনার জন্য 2kHz পর্যন্ত গণনা হার সমর্থন করে, A / B ফেজ স্কোয়ারের গণনার জন্য 1kHz (রোটারি এনকোডারগুলির জন্য) ।

এই কাউন্টারগুলি পিএলসি স্ক্যান থেকে স্বাধীনভাবে হার্ডওয়্যারে কাজ করে এবং সঞ্চিত গণনাটি বিশেষ নিবন্ধ (এইচসি 10, এইচসি 1, ইত্যাদি) এর মাধ্যমে সিঁড়ি প্রোগ্রাম দ্বারা পঠনযোগ্য।

Q5: -0XB0 উপসর্গটি আপডেট করা সংস্করণগুলি অনুসরণ করেছিল। 6ES7216-2AD00-0XB0 প্রোগ্রামটি কি পরবর্তী S7-200 রূপগুলির সাথে সামঞ্জস্যপূর্ণ?

Programs written for the CPU 216 (6ES7216-2AD00-0XB0) are substantially compatible with later S7-200 CPUs (CPU 221/222/224/226) at the instruction level — the same ladder instructions work on all S7-200 variants.

যাইহোক, মেমরির সংগঠনের পার্থক্য (বিস্তারিত I/O এর জন্য বিভিন্ন ঠিকানা পরিসীমা), অন্তর্নির্মিত I/O পয়েন্টের বিভিন্ন সংখ্যা,এবং বিভিন্ন বিশেষ মেমরি বিট বরাদ্দ মানে যে প্রোগ্রাম একটি ভিন্ন CPU বৈকল্পিক মাইগ্রেট যখন ঠিকানা সমন্বয় প্রয়োজন হতে পারে.

পদক্ষেপ 7-মাইক্রো / উইন মাইগ্রেশন চলাকালীন প্রোগ্রামগুলি পরীক্ষা এবং অভিযোজন করার জন্য সরঞ্জাম সরবরাহ করে। উল্লেখযোগ্যভাবে ভিন্ন সিপিইউ প্রকারের মধ্যে সংশোধন ছাড়াই সরাসরি প্রোগ্রাম স্থানান্তর সাধারণত সম্ভব হয় না।
