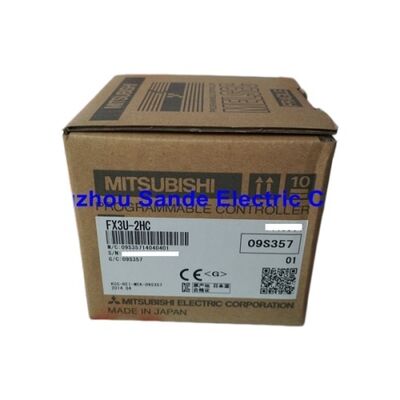

MITSUBISHI পিএলসি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার FX3U-2HC FX3U2HC

Mitsubishi FX3U-2HC∙∙ FX3U হাই-স্পিড কাউন্টার মডিউল ∙ ২×২০০kHz / A/B স্কোয়ার / ইমপ্লাস-ডাইরেকশন / আপ-ডাউন / ৪ ডিও আউটপুট / ৫ ভিডিসি বাস চালিত

কেন একটি ডেডিকেটেড হার্ডওয়্যার কাউন্টার মডিউল

FX3U বেস ইউনিটে বিল্ট-ইন হাই-স্পিড কাউন্টার রয়েছে এবং অনেক অ্যাপ্লিকেশনের জন্য এগুলি পর্যাপ্ত।FX3U-2HC প্রয়োগ করা হয় যখন একটি অ্যাপ্লিকেশন পিএলসি স্ক্যান চক্রের স্বাধীন গণনা নির্ভরযোগ্যতা প্রয়োজন.

২০০ কিলোহার্জ এ, পালস প্রতি ৫ মাইক্রোসেকেন্ডে আসে। FX3U-2HC এর কাউন্টার হার্ডওয়্যার রিয়েল টাইমে প্রতিটি ইনকামিং পালসের উপর বৃদ্ধি পায়, সম্পূর্ণরূপে স্বাধীনভাবে CPU এর স্ক্যান চক্র কি করছে।বর্তমান গণনা মডিউল এর বাফার মেমরিতে সবসময় সঠিক. পিএলসি প্রোগ্রামটি প্রতিটি স্ক্যানের সময় FROM নির্দেশাবলীর মাধ্যমে গণনাটি পড়ে।

3000 rpm এ সার্ভো এ 2000ppr এনকোডার (100kHz এ গণনা করা) এর জন্য, FX3U-2HC কখনই একটি স্পন্দন মিস করে না।এই হার্ডওয়্যার স্বাধীনতা সফটওয়্যার ভিত্তিক গণনা উপর নির্ভর উপর নিবেদিত মডিউল নির্দিষ্ট করার মৌলিক কারণ.

মূল বৈশিষ্ট্যাবলী

গণনা করার তিনটি পদ্ধতি

এ/বি ধাপ (চতুর্ভুজ):দুই-ফেজ এনকোডার ইনপুট। কাউন্টার A-ফেজ প্রান্তে বৃদ্ধি; B-ফেজ দিক নির্ধারণ করে।একই সময়ে অবস্থান এবং দিক উভয়ই সনাক্ত করে.

স্পন্দন / দিকঃএকটি পৃথক দিক সংকেত সহ একক পালস ট্রেন। প্রতিটি পালস দিক ইনপুট অবস্থা উপর নির্ভর করে বৃদ্ধি বা হ্রাস।ধাপে ধাপে মোটর নিয়ামক এবং ইমপ্লাস-ট্রেন অবস্থান আউটপুট সহ সার্ভো সিস্টেমের সাথে ব্যবহৃত.

উপরে / নিচেঃদুইটি পৃথক ইনপুট ∙ একটি আপ-কন্ট, একটি ডাউন-কন্টের জন্য। দ্বৈত-সেন্সর সিস্টেমের জন্য, দ্বি-নির্দেশক প্রবাহ পরিমাপ, বা পৃথক সামনের দিকে / বিপরীত সেন্সর।

উভয় চ্যানেল একই সাথে বিভিন্ন মোড চালাতে পারে। একটি এনকোডারের জন্য CH1 স্কোয়ারেটারে, একটি স্টেপার জন্য CH2 পালস-নির্দেশে both উভয়ই সম্পূর্ণ স্বাধীনভাবে 200kHz এ গণনা করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

এনকোডার ভিত্তিক অবস্থান নির্ধারণঃএ / বি বর্গক্ষেত্র মোডে ঘূর্ণনশীল এনকোডার। মডিউলটি রিয়েল টাইমে গণনা করে; পিএলসি বাফার মেমরি থেকে অবস্থান পড়ে এবং বর্তমান অবস্থানের ভিত্তিতে সার্ভোকে নিয়ন্ত্রণ করে।

উচ্চ গতির উৎপাদন গণনাঃ200kHz ফটো ইলেকট্রিক সেন্সর উচ্চ গতিতে অংশ গণনা করে। হার্ডওয়্যার আউটপুট সঠিক ব্যাচ গণনাতে একটি ডাইভার্টার গেট সক্রিয় করে।

ডাবল অক্ষ দৈর্ঘ্য পরিমাপঃCH1 এবং CH2 এর উপর দুটি পরিমাপ চাকা এনকোডার। উভয়ই একই সাথে গণনা করে, পিএলসিকে প্রতিটি স্ক্যানের জন্য দুটি রিয়েল-টাইম দৈর্ঘ্যের মান দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FX3U-2HC কি FX3G বা FX3UC বেস ইউনিটগুলির সাথে ব্যবহার করা যেতে পারে?

না, এটি শুধুমাত্র FX3U সিরিজের জন্য নির্দিষ্ট করা হয়েছে। FX3UC এবং FX3G এর বিভিন্ন বিশেষ ফাংশন মডিউল ইন্টারফেস রয়েছে।Mitsubishi MELSEC-F হার্ডওয়্যার ডকুমেন্টেশন থেকে ইনস্টল করা বেস ইউনিটের সাথে সামঞ্জস্যতা নিশ্চিত করুন.

প্রশ্ন ২ঃ প্রতিটি FX3U সিস্টেমে কতটি FX3U-2HC মডিউল ইনস্টল করা যেতে পারে?

FX3U সম্প্রসারণ চেইনে মোট আটটি বিশেষ ফাংশন মডিউল সমর্থন করে। একাধিক FX3U-2HC ইউনিট এই সীমার মধ্যে ইনস্টল করা যেতে পারে ¢ প্রতিটি একটি বিশেষ ফাংশন মডিউল অবস্থান দখল করে।

প্রশ্ন 3: প্রোগ্রামটি কীভাবে কাউন্টার মানটি পড়বে?

বাফার মেমরি (বিএফএম) নিবন্ধগুলি পড়ার জন্য FROM নির্দেশ ব্যবহার করে। প্রতিটি চ্যানেলের জন্য বর্তমান গণনা সংজ্ঞায়িত বিএফএম ঠিকানাগুলিতে রয়েছে। পূর্বনির্ধারিত তুলনা মানগুলি TO নির্দেশাবলী ব্যবহার করে লেখা হয়।FX3U-2HC নির্দেশিকা ম্যানুয়াল সম্পূর্ণ BFM ঠিকানা মানচিত্র প্রদান করে.

প্রশ্ন 4: FX3U-2HC রিং কাউন্টার (সাইক্লিক রিসেট) অপারেশন সমর্থন করে?

হ্যাঁ. কাউন্টার একটি পূর্বনির্ধারিত মান এ শূন্য পুনরায় সেট করতে কনফিগার করা যেতে পারে, চক্রীয় অবস্থান অ্যাপ্লিকেশন সমর্থনএবং অনুরূপ পুনরাবৃত্তি-চক্র অবস্থান নির্ধারণের কাজ.

প্রশ্ন 5: FX3U-2HC কি ডিফারেনশিয়াল RS-422 এনকোডার সংকেত গ্রহণ করে?

হ্যাঁ এটি ডিফারেনশিয়াল (আরএস -422 / 5 ভি লাইন ড্রাইভার) এবং ওপেন-কলেক্টর (এনপিএন / 5 ¢ 24 ভি) এনকোডার সংকেত উভয়ই গ্রহণ করে। দুটি ধরণের মধ্যে তারের পার্থক্য রয়েছে।নির্দিষ্ট এনকোডার আউটপুট টাইপের জন্য FX3U-2HC হার্ডওয়্যার ম্যানুয়াল থেকে সংযোগ পদ্ধতি নিশ্চিত করুন.
