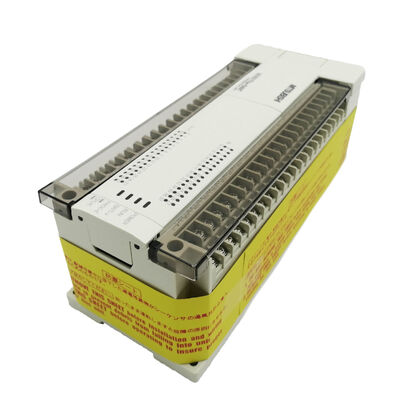

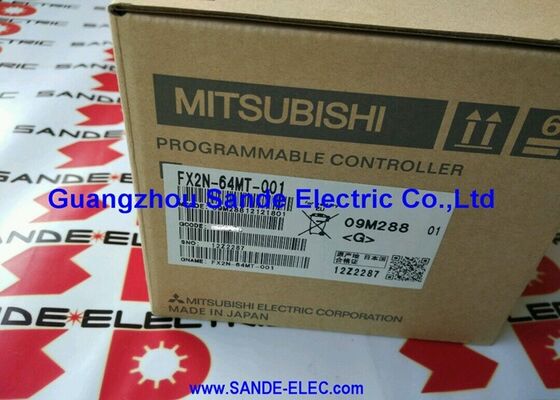

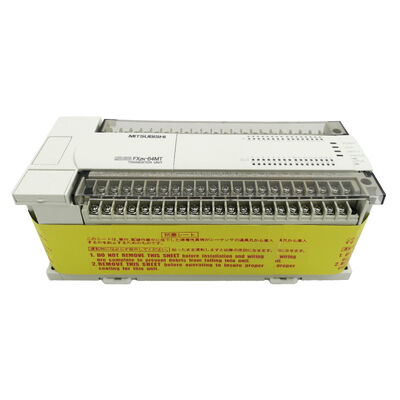

Mitsubishi FX2N-64MT-001∙ MELSEC FX2N 64-পয়েন্ট ট্রানজিস্টর আউটপুট পিএলসি 32 DI / 32 DO, 8K ধাপ, RS-422, 24VDC
পার্ট নম্বরঃFX2N-64MT-001
নির্মাতাঃMitsubishi Electric (জাপান)
পণ্যের ধরনঃপিএলসি প্রধান ইউনিট MELSEC-F FX2N সিরিজ
মোট I/O:64 (32 ইনপুট / 32 ট্রানজিস্টর আউটপুট)
৬৪ পয়েন্ট, ট্রানজিস্টর আউটপুট, অন্তর্নির্মিত পালস কন্ট্রোল
FX2N-64MT-001 হল Mitsubishi এর FX2N সিরিজের 64-পয়েন্ট ট্রানজিস্টর আউটপুট প্রধান ইউনিট CPU, মেমরি, পাওয়ার সাপ্লাই, I/O, এবং RS-422 যোগাযোগ পোর্ট এক মডিউলে।কোন প্রোগ্রাম শুরু করার জন্য অতিরিক্ত কিছু প্রয়োজন হয় না: একটি 24 ভোল্ট সাপ্লাই সংযুক্ত করুন, এটি GX ডেভেলপার বা GX ওয়ার্ক 2 দিয়ে প্রোগ্রাম করুন, এবং এটি চালায়।
ট্রানজিস্টর বনাম রিলে পার্থক্য এখানে গুরুত্বপূর্ণ। রিলে আউটপুট FX2N ইউনিটগুলি (FX2N-64MR) উচ্চতর ইন্ডাক্টিভ লোড এবং এসি সার্কিটগুলি পরিচালনা করে, তবে মিলিসেকেন্ডে স্যুইচ করে এবং তাদের যোগাযোগের জীবনকে পরিধান করে।-এমটি এর ট্রানজিস্টর আউটপুট মাইক্রোসেকেন্ডে স্যুইচ, যোগাযোগের পরিধান নেই, এবং ¢ সমালোচনামূলকভাবে ¢ Y0 এবং Y1 বিল্ট-ইন PLSY ব্যবহার করে 100 kHz পর্যন্ত পালস ট্রেন তৈরি করতে পারে,
PLSR, DRVA, এবং DRVI পজিশনিং নির্দেশাবলী। একটি বড় I/O বেসের পাশাপাশি সার্ভো বা স্টেপার অক্ষ নিয়ন্ত্রণ প্রয়োজন মেশিনের জন্য,এটি একক বা দ্বৈত-অক্ষের অ্যাপ্লিকেশনে একটি পৃথক FX2N-1PG-E অবস্থান মডিউল প্রয়োজন দূর করে.
৩২টি ইনপুটের মধ্যে রয়েছে এক্স০-এক্স৫ উচ্চ-গতির কাউন্টার চ্যানেল (৬০ কিলোহার্টজ পর্যন্ত) যা এনকোডার ফিডব্যাক এবং উচ্চ-রেট প্রক্সিমিটি সেন্সর গণনার জন্য উপযুক্ত।32 উৎস টাইপ ট্রানজিস্টর আউটপুট প্রতিটি হ্যান্ডেল 0 পর্যন্ত৫.৫ এ ৫.৩০ ভোল্ট ডিসি।
সম্প্রসারণ ও স্মৃতিশক্তি
FX2N এক্সটেনশন বাস ডিজিটাল ইনপুট মডিউল (FX2N-16EX, FX2N-32EX), ডিজিটাল আউটপুট মডিউল (FX2N-16EY, FX2N-32EY) এবং অ্যানালগ মডিউল (FX2N-2AD, FX2N-4AD, FX2N-2DA,FX2N-4DA) বেস ইউনিটের ডানদিকে. মোট সম্প্রসারণযোগ্য I/O হল 256 পয়েন্ট। বিশেষ ফাংশন মডিউল ∙ পজিশনিং ইউনিট, অতিরিক্ত যোগাযোগ কার্ড ∙ একই চেইনে সংযুক্ত।
৮,০০০ ধাপের র্যাম বেশিরভাগ সিঙ্গল মেশিন প্রোগ্রামকে কভার করে।000 ধাপ (FX2N-EEPROM-16L ব্যাটারি নির্ভরতা ছাড়াই অ-ভাসমান স্টোরেজের জন্য).
আরএস-৪২২ পোর্ট এছাড়াও ৮ টি পর্যন্ত এফএক্স২এন ইউনিটের মধ্যে এনঃএন পিয়ার-টু-পিয়ার নেটওয়ার্কিং সমর্থন করে। ডাটা রেজিস্টার এবং বিট ডিভাইসগুলি অতিরিক্ত যোগাযোগের সিঁড়ি নির্দেশাবলী ছাড়াই স্বয়ংক্রিয়ভাবে ভাগ করা হয়।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| মোট I/O |
64 (32 ইন / 32 ট্রানজিস্টর আউট) |
| সর্বাধিক I/O |
সম্প্রসারণ সহ 256 পয়েন্ট |
| প্রোগ্রাম |
8,000 ধাপ (16K ক্যাসেট সহ) |
| গতি |
0.08 μs / বেসিক ইনস্ট্রাকশন |
| পলস আউটপুট |
2 × 100 kHz (Y0, Y1) |
| এইচএস কাউন্টার |
৬ × ৬০ কিলহার্জ |
| যোগাযোগ |
আরএস-৪২২ |
| সরবরাহ |
২৪ ভোল্ট ডিসি |
| ওজন |
~২ কেজি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ ট্রানজিস্টর চ্যানেল প্রতি এবং সমস্ত আউটপুট জুড়ে সর্বাধিক আউটপুট বর্তমান কত?
প্রতিটি চ্যানেল 0.5A পর্যন্ত 5 ¢ 30V DC পরিচালনা করে।সমস্ত 32 টি চ্যানেল জুড়ে মোট একযোগে আউটপুট বর্তমান ইউনিট অভ্যন্তরীণ শক্তি সরবরাহ দ্বারা সীমাবদ্ধ সাধারণত সম্পূর্ণ আউটপুট গ্রুপের জন্য প্রায় 8A. যদি একাধিক আউটপুট একযোগে 0.5A এ বা তার কাছাকাছি চালিত হয়, তাহলে সিস্টেম ডিজাইনের সময় মোট লোড এই বাজেটের মধ্যে থাকে তা যাচাই করুন।
প্রশ্ন 2: বিল্ট-ইন Y0 / Y1 পালস আউটপুটগুলি FX2N-1PG-E এর সাথে 100 kHz ¢ একই। অবস্থান নির্ধারণ মডিউলটি কখন এখনও যোগ করার যোগ্য?
উভয়ই 100 কিলোহার্টজ পালস ট্রেন উত্পাদন করে। অন্তর্নির্মিত আউটপুটগুলি পিএলএসওয়াই, পিএলএসআর, ডিআরভিএ এবং ডিআরভিআই সিঁড়ি নির্দেশাবলী ব্যবহার করে, যা সরল পয়েন্ট-টু-পয়েন্ট অবস্থানকে কভার করে।এফএক্স২এন-১পিজি-ই-তে ডেডিকেটেড পজিশনিং মোড যোগ করা হয়েছে, দুই গতির অভিগমন, বিচ্ছিন্ন-প্ররোচিত স্টপিং যা অন্তর্নির্মিত নির্দেশাবলী সেট সরাসরি পুনরাবৃত্তি করতে পারে না। সহজ একক বা দ্বৈত-অক্ষ অবস্থান জন্য,অভ্যন্তরীণ আউটপুট পর্যাপ্ত এবং -1PG-E অপ্রয়োজনীয়.
প্রশ্ন 3: FX2N-64MT-001 কি এখনও সমর্থিত?
FX2N সিরিজ বন্ধ করা হয়। নতুন ডিজাইনের জন্য, Mitsubishi FX5U (MELSEC iQ-F) সুপারিশ করে। বিদ্যমান FX2N ইনস্টলেশনের জন্য, GX Works2 প্রোগ্রামিং এবং পর্যবেক্ষণ সমর্থন অব্যাহত রাখে।FX2N-64MT-001 ইন্ডাস্ট্রিয়াল ওভারসোর্স মার্কেটে পাওয়া যায়.
প্রশ্ন ৪ঃ প্রোগ্রাম মেমরি ৮০০০ ধাপের বাইরে প্রসারিত করা যায়?
হ্যাঁ, সামনের প্যানেলের সকেটে একটি মেমরি ক্যাসেট 16,000 ধাপে ক্যাপাসিটি বাড়ায়।FX2N-EEPROM-16L EEPROM-ভিত্তিক অ-ভাসমান স্টোরেজ সরবরাহ করে যা ব্যাটারি ব্যাকআপ ছাড়াই প্রোগ্রামটি ধরে রাখে ¢ যেখানে ব্যাটারি অ্যাক্সেস কঠিন বা বিরল রক্ষণাবেক্ষণের প্রত্যাশা করা হয় সেখানে দরকারী.
প্রশ্ন 5: FX2N-64MT-001 Mitsubishi MR-J সিরিজের সার্ভো এম্প্লিফায়ার নিয়ন্ত্রণ করতে পারে?
হ্যাঁ ∙ সার্ভো এম্প্লিফায়ারের ইমপ্লাস ইনপুট টার্মিনালের সাথে সংযুক্ত Y0/Y1 ট্রানজিস্টরের ইম্পলস আউটপুটের মাধ্যমে, সর্বোচ্চ দুইটি অক্ষের জন্য DRVA/DRVI পজিশনিং নির্দেশাবলী ব্যবহার করে।আরো পরিশীলিত সার্ভো কন্ট্রোলের জন্য (হোমিং ক্রমমিটসুবিশির অ্যাপ্লিকেশন নোটগুলি এমআর-জে 2 এস, এমআর-জে 3, এমআর-জেএন এবং এমআর-জেই এম্প্লিফায়ারগুলির জন্য তারের উদাহরণ সরবরাহ করে।
