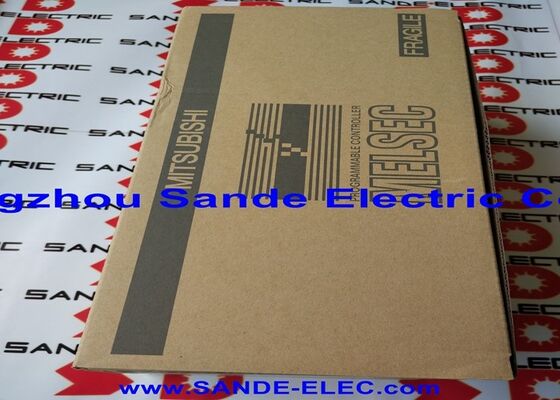

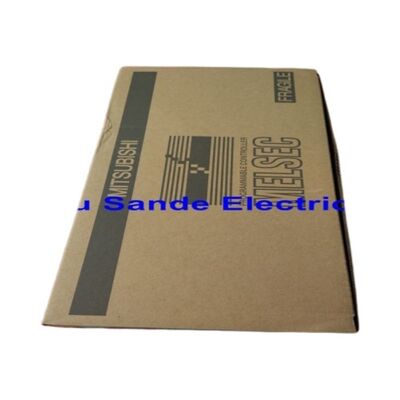

মিতসুবিশি পিএলসি প্রোগ্রামেবল লজিক কন্ট্রোলার FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001∙ MELSEC FX2N 48-পয়েন্ট কম্প্যাক্ট পিএলসি 24 ডিআই / 24 রিলে আউটপুট / 100240VAC / 50VA / 8K ধাপ / RS-422

৪৮ পয়েন্ট, রিলে আউটপুট, এসি সরবরাহ FX2N-48MR এর ব্যবহারিক প্রোফাইল

FX2N-48MR-001 হল MELSEC FX2N পরিবারের ৪৮ পয়েন্টের সদস্য, যা ৬৪ পয়েন্টের FX2N-64MR থেকে I/O গণনায় এক ধাপ নিচে এবং ৩২ পয়েন্টের FX2N-32MR থেকে এক ধাপ উপরে।এক এসি চালিত হাউজিং মধ্যে চব্বিশ ডিজিটাল ইনপুট এবং 24 রিলে আউটপুট, এই গণনার মধ্যে ফিট অ্যাপ্লিকেশনগুলির জন্য কোনও সম্প্রসারণ মডিউল প্রয়োজন হয় না।

"এমআর" নামকরণটি আউটপুট প্রকারের সূচকঃ এম = প্রধান ইউনিট, আর = রিলে আউটপুট। রিলে পরিচিতিগুলি এসি এবং ডিসি উভয় লোড সুইচ করতে পারে 24 টি আউটপুট 24VDC সোলেনোড ভালভ কয়েল নিয়ন্ত্রণ করতে পারে,230VAC মোটর কন্টাক্টর কয়েল, এবং একই নিয়ামক থেকে মিশ্র ভোল্টেজের নির্দেশক ল্যাম্প, প্রতিটি রিলে যোগাযোগের সাথে পিএলসির অভ্যন্তরীণ যুক্তি থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।এই ভোল্টেজ নমনীয়তা কেন রিলে আউটপুট বৈকল্পিক মেশিন প্যানেল যেখানে ক্ষেত্র তারের বিভিন্ন শক্তি সরবরাহ থেকে বিভিন্ন ভোল্টেজ লোড পরিবেশন প্রাসঙ্গিক থাকা হয়.

এসি পাওয়ার সাপ্লাই 100 ′′ 240VAC গ্রহণ করে ′′ একই নিয়ামক হার্ডওয়্যার পরিবর্তন ছাড়াই উত্তর আমেরিকান 120VAC প্যানেল বা ইউরোপীয় 230VAC প্যানেলকে শক্তি দেয়।

মূল বৈশিষ্ট্যাবলী

FX2N-48MR-001 FX2N পরিসরে ∙ যেখানে এটি অবস্থিত

FX2N প্রধান ইউনিট পরিবারটি পাঁচটি আকারের জুড়ে রয়েছেঃ 32MR, 48MR, 64MR, 80MR, এবং 128MR all সমস্ত রিলে আউটপুট, সমস্ত এসি চালিত, সমস্ত একই RS-422 প্রোগ্রামিং পোর্ট এবং 8,000-পদক্ষেপ প্রোগ্রাম মেমরি সহ।48MR দ্বিতীয় ক্ষুদ্রতম আকারে বসেএকটি মেশিনের জন্য যা 20 সেন্সর ইনপুট, 15 actuator আউটপুট, এবং ভবিষ্যতে তারের জন্য কয়েকটি রিপ্লে পয়েন্ট প্রয়োজন, 48MR 64MR এর বৃহত্তর পদচিহ্ন এবং খরচ ছাড়াই পর্যাপ্ত I / O সরবরাহ করে।

-০০১ উপসর্গটি জাপানের অভ্যন্তরীণ ভোল্টেজ স্পেসিফিকেশনের বিপরীতে FX2N-48MR ′′ স্ট্যান্ডার্ড আন্তর্জাতিক নেটওয়ার্ক ইনপুট পরিসীমা (100 ′′ 240VAC) এর আন্তর্জাতিক সংস্করণকে চিহ্নিত করে।এটি জাপানের বাজারের বাইরে ইনস্টলেশনের জন্য উপযুক্ত বৈকল্পিক।.

অ্যাপ্লিকেশন দৃশ্যকল্প

কনভেয়র এবং বাছাই সিস্টেমঃ24 ঘনিষ্ঠতা সেন্সর, ফটো ইলেকট্রিক সেল, এবং ইনপুট উপর pushbuttons; মোটর contactors, ডাইভারটার solenoids, এবং রিলে আউটপুট উপর সূচক। এসি সরবরাহ সরাসরি প্যানেল প্রধান সার্কিট সংযোগ করে.

প্যাকেজিং এবং ফিলিং মেশিন:বায়ুসংক্রান্ত ভালভ পাইলট (24VDC), মোটর স্টার্টার কয়েল (230VAC), এবং সিগন্যাল ল্যাম্পগুলি একই রিলে পরিচিতি থেকে সমস্ত। মিশ্র-ভোল্টেজ ক্ষেত্রের বোঝা জন্য কোনও মধ্যবর্তী রিলে রূপান্তর প্রয়োজন হয় না।

মেশিনের রক্ষণাবেক্ষণের জন্য খুচরা যন্ত্র:অনেক FX2N-48MR-সজ্জিত মেশিন বিশ্বব্যাপী উত্পাদনে রয়েছে।একই মডেল নম্বর সহ একটি প্রতিস্থাপন প্রোগ্রাম পরিবর্তন বা আউটপুট পর্যায়ে হার্ডওয়্যার পরিবর্তন প্রয়োজন ছাড়াই মূল I / O ঠিকানা মানচিত্র এবং আউটপুট তারের সংরক্ষণ করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FX2N-48MR-001 এবং FX2N-48MR-ES/UL এর মধ্যে পার্থক্য কি?

-001 উপসর্গটি UL/cUL সার্টিফিকেশন ছাড়াই আন্তর্জাতিক বৈকল্পিককে চিহ্নিত করে।-ইএস/ইউএল উপসর্গটি একই আন্তর্জাতিক স্পেসিফিকেশনকে চিহ্নিত করে এবং কঠোর ইউএল শংসাপত্রের প্রয়োজনীয়তার সাথে উত্তর আমেরিকার বাজারের জন্য ইউএল এবং সিইউএল তালিকা. উভয়ই বৈদ্যুতিকভাবে অভিন্ন। উত্তর আমেরিকার ইনস্টলেশনের জন্য -ES/UL নির্দিষ্ট করুন যেখানে UL- তালিকাভুক্ত নিয়ন্ত্রণ উপাদানগুলির প্রয়োজন হয়;-001 এমন বাজারের জন্য উপযুক্ত যেখানে সিই সার্টিফিকেশন নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ করে.

প্রশ্ন ২ঃ FX2N-48MR-001 এ সম্প্রসারণ মডিউল যোগ করা যেতে পারে?

হ্যাঁ. FX2N তার ডান দিকে সম্প্রসারণ বাস (৪৮MR এর জন্য, CPU বোর্ডের I/O এর সাথে মিলিত) উপর ৮ টি পর্যন্ত সম্প্রসারণ মডিউল সমর্থন করে। সম্প্রসারণ মডিউলগুলি ডিজিটাল এবং এনালগ I/O যোগ করে,মোট সিস্টেমের সর্বোচ্চ 256 I/O পয়েন্টযোগাযোগের জন্য, FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus), বা FX2N-CNV-BD পরবর্তী যোগাযোগ মডিউলগুলির সাথে সিরিয়াল ইন্টারফেসের ক্ষমতা যুক্ত করে।

প্রশ্ন 3: কোন প্রোগ্রামিং সফটওয়্যার প্রয়োজন?

জিএক্স ডেভেলপার বা জিএক্স ওয়ার্কস ২ ০ এফএক্স২এন পরিবারের জন্য Mitsubishi এর প্রোগ্রামিং পরিবেশ।জিএক্স ওয়ার্কস 3 (আইকিউ-আর সিরিজের জন্য) বা স্ট্যান্ডার্ড আইইসি 61131-3 সম্পাদকগুলি সাধারণত সামঞ্জস্যের কনফিগারেশন ছাড়াই সরাসরি এফএক্স 2 এন এর সাথে সংযুক্ত হয় না. জিএক্স ওয়ার্কস ২ এফএক্স২এন এর সিঁড়ি লজিক, এফবিডি, এবং এফএক্স-সিরিজের নির্দেশনা সেট, যার মধ্যে পিআইডি, মডবাস, এইচএসসি এবং পিটিও/পিডব্লিউএম রয়েছে।

প্রশ্ন ৪ঃ FX2N-48MR এর রিলে যোগাযোগের বৈদ্যুতিক জীবনকাল কত?

Mitsubishi নামমাত্র প্রতিরোধী লোড (2A / 250VAC) এ 100,000 অপারেশন এ রিলে পরিচিতি নির্দিষ্ট করে।ইন্ডাক্টিভ ডিসি লোড (সোলিনয়েড কয়েল) বন্ধ করার সময় ভোল্টেজ স্পাইক আর্কিংয়ের মাধ্যমে যোগাযোগের জীবনকে হ্রাস করেউচ্চ ফ্রিকোয়েন্সিতে আউটপুটগুলির জন্য, ট্রানজিস্টর আউটপুট ভেরিয়েন্টগুলি (FX2N-48MT) আরও উপযুক্ত।

প্রশ্ন ৫ঃ বন্ধ করা FX2N-48MR থেকে মাইগ্রেশন পথ কি?

Mitsubishi এর FX5U-48MR/ES হল বর্তমান FX5 সিরিজের সরাসরি কার্যকরী সমতুল্য 24DI, 24 রিলে আউটপুট, 100240VAC সরবরাহ, উল্লেখযোগ্যভাবে উন্নত প্রসেসিং, অন্তর্নির্মিত ইথারনেট,আরএস-৪৮৫. মাইগ্রেশনের জন্য জিএক্স ওয়ার্কস-এ প্রোগ্রাম পুনরায় যাচাই করা প্রয়োজন (জিএক্স ওয়ার্কস-এ এক্সপোর্টগুলি প্রক্রিয়াটিকে সহায়তা করে); নির্দেশাবলী সেটটি মূলত সামঞ্জস্যপূর্ণ তবে কিছু পার্থক্যের দিকে মনোযোগ দেওয়া দরকার।এমন ইনস্টলেশনের জন্য যেখানে FX2N প্রোগ্রাম অপরিবর্তিত থাকতে হবে, FX3U-48MR/ES হল একই GX Works2 পরিবেশে নিকটতম মাইগ্রেশন লক্ষ্য।
