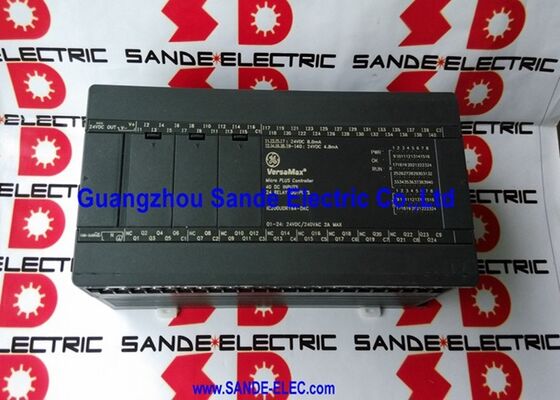

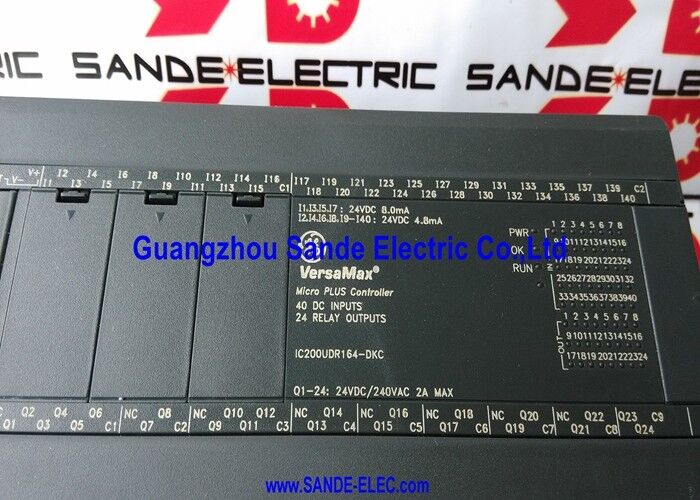

GE Fanuc Versamax মডেল IC200UDR164-DKC পিএলসি IC200UDR164DKC IC2OOUDR164-DKC

IC200UDR164-DKC | GE Fanuc VersaMax মাইক্রো PLC — 40×24VDC ইন / 24 রিলে আউট / 120–240VAC / 8 HSC ইনপুট / RS-232C / 4 এক্সপানশন ইউনিট / রিভিশন DKC

একটি সম্পূর্ণ মাইক্রো PLC — শুধু একটি I/O মডিউল নয়

IC200UDR164-DKC হল একটি সম্পূর্ণ VersaMax Micro PLC — প্রসেসর, পাওয়ার সাপ্লাই, ডিজিটাল ইনপুট এবং রিলে আউটপুট সবই এক আবাসনে। এটি একটি স্বতন্ত্র I/O কার্ড নয়; এটি অনবোর্ড সিপিইউ, প্রোগ্রাম এক্সিকিউশন এবং ফিল্ড I/O সহ একটি স্বায়ত্তশাসিত প্রোগ্রামেবল কন্ট্রোলার।

"UDR164" উপাধিটি কার্যকরী অর্থ বহন করে: ইউনিটটি 64-পয়েন্ট বিন্যাসে 40 DC ডিজিটাল ইনপুট এবং 24টি রিলে আউটপুট প্রদান করে (U = VersaMax, D = DC ইনপুট, R = রিলে আউটপুট, 120/240VAC পাওয়ার সাপ্লাই সহ 164 = 64-পয়েন্ট)। DKC প্রত্যয়টি এই নির্দিষ্ট বিল্ডের হার্ডওয়্যার সংশোধনকে চিহ্নিত করে।

120-240VAC পাওয়ার ইনপুটে, এই ইউনিটটি আলাদা ডিসি পাওয়ার সাপ্লাই ছাড়াই সরাসরি এসি মেইনগুলির সাথে সংযোগ করে — অভ্যন্তরীণ AC/DC রূপান্তরকারী PLC লজিক এবং ইনপুট সার্কিট উভয়কেই শক্তি দেয়। ক্যাবিনেট ডিজাইনের জন্য যেখানে এসি সরবরাহ প্রাথমিক শক্তির উৎস, এটি একটি উপাদানকে বাদ দেয়।

কী স্পেসিফিকেশন

24 ফর্ম সি রিলে আউটপুট — মিশ্র-ভোল্টেজ ফিল্ড কন্ট্রোল

24টি রিলে আউটপুটগুলির প্রতিটি হল একটি ফর্ম C (SPDT) পরিচিতি — একটি পরিবর্তন রিলে যা সাধারণত খোলা, সাধারণত বন্ধ এবং সাধারণ টার্মিনালগুলির সাথে থাকে। এই যোগাযোগের ফর্মটি সবচেয়ে বড় তারের নমনীয়তা দেয়:

সাধারণত খোলা (NO):স্ট্যান্ডার্ড লোড নিয়ন্ত্রণ - মোটর স্টার্টার কয়েল, সোলেনয়েড ভালভ, অ্যালার্ম।

সাধারণত বন্ধ (NC):ব্যর্থ-নিরাপদ অ্যাপ্লিকেশানগুলি — সার্কিটগুলিকে আউটপুট বন্ধ করার সময় শক্তিযুক্ত হতে হবে এবং চালু হলে ডি-এনার্জীজ করতে হবে৷

সাধারণ (COM):রিলে এর কন্টাক্ট রেটিং এর মধ্যে যেকোনো ফিল্ড সাপ্লাই ভোল্টেজ গ্রহণ করে। 120VAC লোড, 230VAC লোড এবং 24VDC লোড একই রিলে ব্যাঙ্কের সাথে ভোল্টেজ-ম্যাচিং হার্ডওয়্যার ছাড়াই সংযোগ করে — রিলে যোগাযোগটি PLC সরবরাহ থেকে বৈদ্যুতিকভাবে স্বাধীন।

অ্যাপ্লিকেশন দৃশ্যকল্প

এসি চালিত কমপ্যাক্ট মেশিন প্যানেল:ইউনিটটি প্যানেলের এসি বাসের সাথে সরাসরি সংযোগ করে। PLC-এর জন্যই কোন 24VDC পাওয়ার সাপ্লাই মডিউলের প্রয়োজন নেই — AC-কেবল পাওয়ার পরিকাঠামো সহ মেশিনগুলির জন্য প্যানেল ডিজাইনকে সরল করা।

মাল্টি-জোন রিলে নিয়ন্ত্রণ:24 ফর্ম সি রিলে স্বাধীনভাবে মোটর স্টার্টার, ভালভ সোলেনয়েড এবং মিশ্র এসি এবং ডিসি ফিল্ড ভোল্টেজগুলিতে অ্যালার্ম পরিচিতিগুলি নিয়ন্ত্রণ করে — সবই একটি কন্ট্রোলার হাউজিং থেকে।

উচ্চ-গতির উত্পাদন গণনা:8 কাউন্টার থেকে এনকোডার বা সেন্সর ডাল একযোগে এইচএসসি মোডে ট্র্যাক করা হয়। প্রোগ্রাম ব্যাচ নিয়ন্ত্রণ, দৈর্ঘ্য পরিমাপ, বা গতি নিরীক্ষণের জন্য প্রতিটি স্ক্যান জমাকৃত গণনা পড়ে।

FAQ

প্রশ্ন 1: "-DKC" রিভিশন প্রত্যয় কী এবং এটি কি সামঞ্জস্যকে প্রভাবিত করে?

DKC প্রত্যয়টি IC200UDR164-এর নির্দিষ্ট হার্ডওয়্যার সংশোধনকে চিহ্নিত করে। একই কার্যকরী স্পেসিফিকেশন এবং প্রোগ্রাম সামঞ্জস্য বজায় রেখে সংশোধনগুলি উপাদান বা উত্পাদন আপডেটগুলিকে প্রতিফলিত করে। একটি DKC ইউনিট বেশিরভাগ ইনস্টলেশনে প্রোগ্রাম পরিবর্তন ছাড়াই আগের IC200UDR164 সংশোধনগুলি (যেমন AD, CB, ইত্যাদি) প্রতিস্থাপন করে। পুনর্বিবেচনা সামঞ্জস্যতা সম্পর্কে উদ্বেগ থাকলে ইনস্টল করা প্রোগ্রামের ফার্মওয়্যার সংস্করণের প্রয়োজনীয়তার সাথে নিশ্চিত করুন৷

প্রশ্ন 2: কোন প্রোগ্রামিং সফ্টওয়্যারটি IC200UDR164-DKC এর সাথে সংযোগ করে?

VersaMax মাইক্রো সিরিজটি Proficy Machine Edition (PME) বা আগের লজিকমাস্টার সফটওয়্যার ব্যবহার করে প্রোগ্রাম করা হয়েছে। সংযোগ একটি IC200CBL001 বা সমতুল্য প্রোগ্রামিং কেবল ব্যবহার করে অন্তর্নির্মিত RS-232C সিরিয়াল পোর্টের মাধ্যমে। Proficy Machine Edition VersaMax মাইক্রো প্ল্যাটফর্মের জন্য ল্যাডার ডায়াগ্রাম এবং ইন্সট্রাকশন লিস্ট প্রোগ্রামিং ভাষা উভয়কেই সমর্থন করে।

প্রশ্ন 3: একই রিলে থেকে 24 রিলে আউটপুট একই সাথে NO এবং NC উভয় পরিচিতি হিসাবে ব্যবহার করা যেতে পারে?

হ্যাঁ। প্রতিটি ফর্ম সি রিলে তিনটি টার্মিনাল প্রদান করে — NO, NC, এবং COM — টার্মিনাল স্ট্রিপে। প্রোগ্রাম রিলে কুণ্ডলী কমান্ড; NO, NC বা উভয়ের ওয়্যারিং ফিল্ড সার্কিট কীভাবে সাড়া দেয় তা নির্ধারণ করে। একটি রিলে একই সাথে একটি NO সার্কিট বন্ধ করতে পারে (একটি বাতি জ্বালানো) এবং একটি একক আউটপুট কমান্ডের সাহায্যে একটি NC সার্কিট (একটি বাইপাসকে ডি-এনার্জিং) খুলতে পারে।

প্রশ্ন 4: IC200UDR164 এবং IC200UDR064 এর মধ্যে পার্থক্য কী?

উভয়ই 40 ডিসি ইনপুট এবং 24 রিলে আউটপুট সহ 64-পয়েন্ট VersaMax মাইক্রো PLC। পার্থক্য হল পাওয়ার সাপ্লাই: IC200UDR064 24VDC ইনপুট পাওয়ার ব্যবহার করে; IC200UDR164 120/240VAC ব্যবহার করে। অন্যান্য সমস্ত কার্যকরী বৈশিষ্ট্য — I/O গণনা, HSC ক্ষমতা, রিলে প্রকার, সম্প্রসারণ সংযোগ — অভিন্ন। প্যানেলে উপলব্ধ সরবরাহ ভোল্টেজের উপর ভিত্তি করে চয়ন করুন।

প্রশ্ন 5: রিলে আউটপুট কি ইন্ডাকটিভ লোড স্যুইচিংয়ের বিরুদ্ধে সুরক্ষিত?

রিলে পরিচিতি নিজেরাই অন্তর্নির্মিত দমন অন্তর্ভুক্ত করে না। ইনডাকটিভ লোডের জন্য (মোটর স্টার্টার কয়েল, সোলেনয়েড ভালভ), লোড জুড়ে বাহ্যিক দমন সুপারিশ করা হয় — এসি লোডের জন্য একটি স্নাবার নেটওয়ার্ক বা ডিসি লোডের জন্য একটি ফ্রিহুইলিং ডায়োড। দমন ছাড়া, রিলে খোলার সময় ব্যাক-ইএমএফ স্পাইক সময়ের সাথে যোগাযোগের জীবনকে হ্রাস করে। নির্দিষ্ট লোড ধরনের সুইচ করার জন্য IC200UDR164 ব্যবহারকারী ম্যানুয়াল থেকে ইন্ডাকটিভ লোড দমনের প্রয়োজনীয়তা যাচাই করুন।
