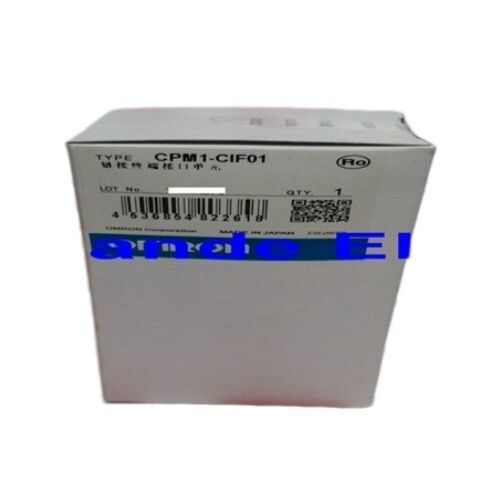

Omron CPM1-CIF01 কমিউনিকেশন মডিউল CPM1-CIFO1 CPM1CIF01

ওমরন CPM1-CIF01 | পেরিফেরাল পোর্ট RS-232C অ্যাডাপ্টার — CPM1 / CPM1A / CPM2A / SRM1 / হোস্ট লিঙ্ক + প্রোগ্রামিং / XW2Z তারের সমন্বয়

অংশ সংখ্যা:CPM1-CIF01

প্রস্তুতকারক:ওমরন কর্পোরেশন (জাপান)

পিসি-সাইড সংযোগকারী:ডি-সাব 9-পিন (RS-232C)

তারের সংমিশ্রণ:

• XW2Z-200S-CV (2m) / XW2Z-500S-CV (5m) — স্ট্যান্ডার্ড PC COM পোর্ট সংযোগের জন্য
• XW2Z-200S-V (2m) / XW2Z-500S-V (5m) — বিকল্প সংযোগ ব্যবস্থা

CPM1-CIF01 আসলে কি করে

CPM1/CPM1A/CPM2A PLCs একটি পেরিফেরাল পোর্টের মাধ্যমে যোগাযোগ করে যা TTL লজিক স্তরে কাজ করে — 0-5V এর ভোল্টেজ সুইং। স্ট্যান্ডার্ড পিসি সিরিয়াল পোর্ট এবং ইউএসবি-টু-সিরিয়াল অ্যাডাপ্টারগুলি RS-232C স্তরে কাজ করে — ±3V থেকে ±15V পর্যন্ত ভোল্টেজের সুইং। এগুলি লেভেল কনভার্টার ছাড়া সামঞ্জস্যপূর্ণ নয়।

CPM1-CIF01 হল সেই স্তরের রূপান্তরকারী৷ এটি PLC-এর পেরিফেরাল পোর্ট কানেক্টরে প্লাগ করে, TTL সিগন্যাল লেভেলকে RS-232C তে রূপান্তর করে এবং একটি ডি-সাব 9-পিন পুরুষ সংযোগকারী উপস্থাপন করে যা একটি পিসি সিরিয়াল ইন্টারফেস গ্রহণ করে। এই অ্যাডাপ্টার (বা সমতুল্য) ব্যতীত, CX-Programmer বা SYSMAC-CPT চলমান একটি PC থেকে PLC-এর প্রোগ্রাম পোর্টে সরাসরি কোনো পথ নেই। CPM1-CIF01 হল শারীরিক ইন্টারফেস যা সংযোগ সম্ভব করে তোলে।

কী স্পেসিফিকেশন

তারের নির্বাচন — কোন XW2Z তার ব্যবহার করতে হবে

CV-টাইপ তারগুলি (XW2Z-xxxS-CV) CPM1-CIF01 এর মাধ্যমে PC-to-CPM1A/CPM2A প্রোগ্রামিংয়ের জন্য ওমরনের স্ট্যান্ডার্ড সংযোগ ডায়াগ্রামে নির্দিষ্ট করা হয়েছে। অর্ডার করার আগে ইনস্টল করা PLC মডেলের জন্য Omron সংযোগ গাইড থেকে নির্দিষ্ট তারের সংমিশ্রণ যাচাই করুন — সঠিক সংমিশ্রণ PLC প্রকার এবং PC ইন্টারফেসের উপর নির্ভর করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

প্রাথমিক প্রোগ্রাম কমিশনিং:CPM1-CIF01 কে CPM1A পেরিফেরাল পোর্টের সাথে সংযুক্ত করুন, XW2Z-200S-CV কেবলটি PC COM পোর্টে সংযুক্ত করুন (বা USB-টু-সিরিয়াল অ্যাডাপ্টার), CX-প্রোগ্রামার খুলুন, উপযুক্ত বড হারে সঠিক COM পোর্ট নির্বাচন করুন এবং প্রোগ্রাম ডাউনলোডের জন্য অনলাইনে যান৷

ক্ষেত্রের ত্রুটি নির্ণয়:একটি CPM2A-সজ্জিত মেশিন উত্পাদনের সময় একটি অপ্রত্যাশিত ত্রুটি বিকাশ করে। CPM1-CIF01 এবং তারের মাধ্যমে ল্যাপটপ সংযোগ করুন, CX-প্রোগ্রামারে অনলাইনে যান এবং মেশিনটি বন্ধ না করে রিয়েল টাইমে I/O স্টেট এবং ডেটা টেবিল মান নিরীক্ষণ করুন।

হোস্ট লিঙ্ক HMI সংযোগ:একটি ছোট অপারেটর প্যানেল হোস্ট লিঙ্কের মাধ্যমে যোগাযোগ করে। CPM1-CIF01 প্যানেলের সিরিয়াল পোর্ট এবং PLC এর পেরিফেরাল পোর্টের মধ্যে RS-232C ইন্টারফেস প্রদান করে, প্যানেলটিকে PLC ডেটা ঠিকানাগুলি পড়তে এবং লিখতে সক্ষম করে।

রক্ষণাবেক্ষণ কিট অতিরিক্ত:CPM1A এবং CPM2A সিস্টেমগুলি বিশ্বব্যাপী পরিষেবাতে থাকে৷ রক্ষণাবেক্ষণ কিটে একটি CPM1-CIF01 রাখা একটি দূরবর্তী মেশিন অবস্থানে জরুরী প্রোগ্রাম অ্যাক্সেসের প্রয়োজন হলে সোর্সিংয়ের বিলম্ব দূর করে।

FAQ

প্রশ্ন 1: PLC এর সাথে সরাসরি তারের সংযোগ না করে কেন একটি পৃথক অ্যাডাপ্টারের প্রয়োজন?

CPM1/CPM1A/CPM2A পেরিফেরাল পোর্ট টিটিএল ভোল্টেজ লেভেল (0–5V লজিক) ব্যবহার করে। PC RS-232C সিরিয়াল পোর্ট ±3V থেকে ±15V সিগন্যালিং ব্যবহার করে। এই স্তরগুলি বৈদ্যুতিকভাবে অসামঞ্জস্যপূর্ণ — TTL পেরিফেরাল পোর্টের সাথে একটি RS-232C তারের সরাসরি সংযোগ অবিশ্বস্ত বা কোনো যোগাযোগ তৈরি করে না। CPM1-CIF01 দুটি মানগুলির মধ্যে ভোল্টেজ অনুবাদ সম্পাদন করে।

প্রশ্ন 2: একটি স্ট্যান্ডার্ড ল্যাপটপ পিসি COM পোর্ট সংযোগের জন্য কোন তারটি সঠিক?

XW2Z-200S-CV (2m) বা XW2Z-500S-CV (5m) CPM1-CIF01 এর মাধ্যমে PC AT-সামঞ্জস্যপূর্ণ ডি-সাব 9-পিন সিরিয়াল পোর্ট সংযোগের জন্য ওমরনের স্ট্যান্ডার্ড কানেকশন ডায়াগ্রামে নির্দিষ্ট করা হয়েছে। একটি ভার্চুয়াল COM পোর্ট উপস্থাপন করে ইউএসবি-টু-সিরিয়াল অ্যাডাপ্টারের জন্য, একই তারগুলি প্রযোজ্য — অ্যাডাপ্টারটি পিসিতে একটি আদর্শ COM পোর্ট হিসাবে উপস্থিত হয়। ক্যাবিনেট লেআউটের উপর ভিত্তি করে তারের দৈর্ঘ্য নির্বাচন করুন।

প্রশ্ন 3: কোন প্রোগ্রামিং সফ্টওয়্যার CPM1-CIF01 এর মাধ্যমে সংযোগ করে?

CX-Programmer (Omron-এর CX-One সফটওয়্যার স্যুটের অংশ) হল CPM1, CPM1A, এবং CPM2A PLC-এর বর্তমান প্রোগ্রামিং পরিবেশ। CX-প্রোগ্রামারের সংযোগ সেটিংসে, COM পোর্ট, RS-232C লিঙ্কের ধরন নির্বাচন করুন এবং PLC-এর পেরিফেরাল পোর্ট কনফিগারেশনের সাথে মেলে বড রেট সেট করুন (সাধারণত CPM1A/CPM2A-এর জন্য 9600 বড)। লিগ্যাসি SYSMAC-CPT সফ্টওয়্যারটিও এই অ্যাডাপ্টারের মাধ্যমে সংযোগ করে৷

প্রশ্ন 4: CPM1-CIF01 কি নির্দিষ্ট CPM মডেলের জন্য নির্দিষ্ট, নাকি ব্যাপকভাবে সামঞ্জস্যপূর্ণ?

CPM1-CIF01 CPM1, CPM1A, CPM2A, এবং SRM1-সম্পর্কিত কন্ট্রোলার ফ্যামিলির সাথে সামঞ্জস্যপূর্ণ — যার সবকটিই একই পেরিফেরাল পোর্ট সংযোগকারী এবং TTL সংকেত স্তরের স্পেসিফিকেশন শেয়ার করে। এটি সিজে-সিরিজ বা অন্যান্য ওমরন পিএলসি পরিবারের সাথে সামঞ্জস্যপূর্ণ নয় যা বিভিন্ন পোর্ট কনফিগারেশন ব্যবহার করে। Omron সংযোগ ডকুমেন্টেশন থেকে নির্দিষ্ট ইনস্টল করা PLC মডেলের সাথে সামঞ্জস্যতা নিশ্চিত করুন।

প্রশ্ন 5: CPM1-CIF01 কোথায় পাওয়া যায়?

ওমরনের অনুমোদিত ডিস্ট্রিবিউশন নেটওয়ার্কের মাধ্যমে (নতুন পুরানো স্টকের জন্য) এবং ওমরন লিগ্যাসি আনুষাঙ্গিক আফটার মার্কেটের মাধ্যমে — শিল্প অটোমেশন পার্টস ডিলার এবং উদ্বৃত্ত সরবরাহকারী। ক্রমে উপযুক্ত XW2Z তারের সমাবেশ অন্তর্ভুক্ত করুন — সঠিক কেবল ছাড়া অ্যাডাপ্টার একাই PC-to-PLC যোগাযোগ পথ সম্পূর্ণ করে না। ইনস্টল করা PLC মডেলের জন্য Omron সংযোগ নির্দেশিকা থেকে তারের প্রকার যাচাই করুন।
