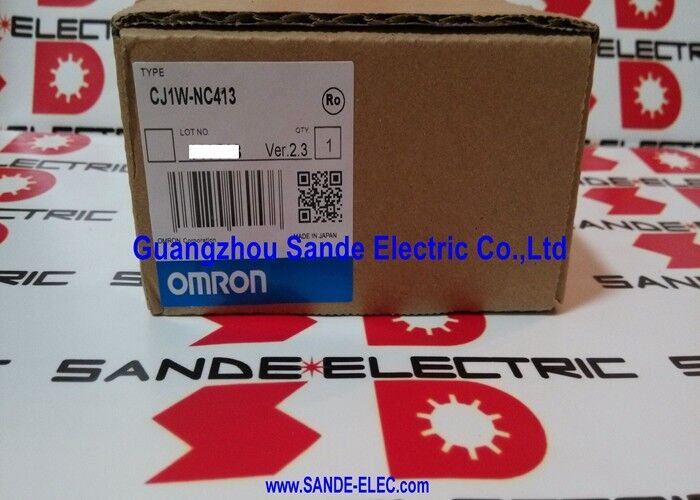

OMRON PLC NC Unit CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413 | CJ I/O বাস 4-অ্যাক্সিস পজিশন কন্ট্রোল ইউনিট — 500 kHz পালস আউটপুট / এস-কার্ভ / ইন্টারপোলেশন

একটি CJ স্লটে চারটি স্বাধীন পালস-ট্রেন অ্যাক্সিস

CJ1W-NC413 একটি CJ-সিরিজ PLC-তে একটি বিশেষ I/O স্লট থেকে চারটি যুগপৎ পালস-ট্রেন পজিশনিং অ্যাক্সিস যোগ করে। চারটি চ্যানেলের প্রত্যেকটি 500 kHz পর্যন্ত পালস আউটপুট তৈরি করে — ফ্রিকোয়েন্সি সীমা যা নির্ধারণ করে প্রতিটি অ্যাক্সিস একটি পালস-ট্রেন সিস্টেমে কতটা সূক্ষ্মভাবে এবং দ্রুত চালানো যেতে পারে। উচ্চতর পালস ফ্রিকোয়েন্সি সংযুক্ত ড্রাইভের স্টেপ কাউন্টের উপর নির্ভর করে দ্রুত পজিশনিং বা সূক্ষ্ম রেজোলিউশন প্রদান করে। NPN ওপেন-কালেক্টর আউটপুটগুলি সরাসরি স্টেপার ড্রাইভার বা সার্ভো ড্রাইভের সাথে সংযোগ স্থাপন করে যা পালস/ডিরেকশন বা CW/CCW কমান্ড ইনপুট গ্রহণ করে।

চারটি RS-422 লাইন ড্রাইভার ইনপুট প্রতিটি অ্যাক্সিসের জন্য কোয়াড্রেচার এনকোডার ফিডব্যাক গ্রহণ করে — দীর্ঘ ক্যাবল রানের জন্য নয়েজ ইমিউনিটির জন্য RS-422, বিভিন্ন এনকোডার প্রকারের জন্য NPN, PNP এবং নো-ভোল্টেজ ইনপুট মোডও সমর্থিত। এই ইনপুট নমনীয়তার মানে হল যে মডিউলটি বিভিন্ন ড্রাইভ প্রস্তুতকারকদের মধ্যে সাধারণত পাওয়া এনকোডারগুলির পরিসরের সাথে কাজ করে।

সমর্থিত মোশন ফাংশনগুলির মধ্যে রয়েছে ট্র্যাপিজয়েডাল এবং এস-কার্ভ অ্যাক্সিলারেশন/ডেসিলারেশন প্রোফাইল, ডাইরেক্ট ল্যাডার পজিশনিং কমান্ড, পয়েন্ট-টু-পয়েন্ট পজিশন এবং স্পিড কন্ট্রোল, অ্যাক্সিসগুলির মধ্যে লিনিয়ার ইন্টারপোলেশন এবং মেমরি-ভিত্তিক পজিশনিং ডেটা স্টোরেজ। পুনরাবৃত্ত ইনডেক্সিং সাইকেল বা মাল্টি-স্টেপ পজিশনিং সিকোয়েন্স চালানো মেশিনগুলির জন্য, মেমরি-ভিত্তিক পদ্ধতি PLC স্ক্যানে সেগুলি গণনা করার পরিবর্তে মডিউলে পজিশন টেবিল সংরক্ষণ করে।

মূল স্পেসিফিকেশন

NC_3 ফ্যামিলি কনটেক্সটে CJ1W-NC413

Omron-এর CJ NC ইউনিট ফ্যামিলির মধ্যে, NC413 ডেজিগনেশন 4-অ্যাক্সিস পালস-ট্রেন কনফিগারেশনকে চিহ্নিত করে। অ্যাক্সিস সংখ্যা প্রস্থ নির্ধারণ করে — 31 মিমি সিঙ্গেল-স্লট ফরম্যাট একটি CJ র্যাক পজিশনে 4টি চ্যানেল ধারণ করে। কম অ্যাক্সিসের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, NC213 (2-অ্যাক্সিস) বা NC113 (1-অ্যাক্সিস) ভ্যারিয়েন্টগুলি একই আর্কিটেকচার শেয়ার করে। CJ1W-NC413-এর জন্য, FCN কানেক্টর ফরম্যাট এবং NPN ওপেন-কালেক্টর আউটপুট টাইপ সরাসরি ফিল্ড ওয়্যারিং এবং ড্রাইভ সামঞ্জস্য নির্ধারণ করে — একটি প্রতিস্থাপন অর্ডার করার আগে ইনস্টল করা ড্রাইভের স্পেসিফিকেশনের সাথে উভয়ই নিশ্চিত করুন।

FAQ

প্রশ্ন 1: কোন মোশন অ্যাপ্লিকেশনগুলি CJ1W-NC413-এর জন্য উপযুক্ত?

স্টেপার বা সার্ভো অ্যাক্সিসে পয়েন্ট-টু-পয়েন্ট পজিশনিং: ইনডেক্সিং মেশিন, ট্রান্সফার ইউনিট, কমপ্যাক্ট প্যাকেজিং সরঞ্জাম, পিক-এন্ড-প্লেস সিস্টেম এবং মাল্টি-অ্যাক্সিস পজিশনিং যেখানে CJ-সিরিজ PLC ইতিমধ্যেই উপস্থিত এবং পালস-ট্রেন মোশন পছন্দের পদ্ধতি। একটি স্লট থেকে চারটি অ্যাক্সিস এমন মেশিনগুলির জন্য উপযুক্ত যেগুলির PLC লজিকের সাথে দৃঢ়ভাবে সমন্বিত কয়েকটি স্বাধীন পজিশনিং চ্যানেলের প্রয়োজন।

প্রশ্ন 2: 500 kHz পালস আউটপুট কেন গুরুত্বপূর্ণ?

পালস ফ্রিকোয়েন্সি একটি নির্দিষ্ট ড্রাইভ স্টেপ রেজোলিউশনের জন্য সর্বোচ্চ কমান্ডেড ভেলোসিটি নির্ধারণ করে। 500 kHz-এ, মডিউলটি একই হার্ডওয়্যারের মধ্যে উচ্চ-গতির পজিশনিং এবং সূক্ষ্ম-রেজোলিউশন অ্যাপ্লিকেশন উভয়ই কভার করে। নিম্ন-স্পেক পালস ইউনিটগুলি দ্রুত ভেলোসিটি সীমাবদ্ধ করে বা ক্ষতিপূরণের জন্য মোটা স্টেপ সেটিংসের প্রয়োজন হয়।

প্রশ্ন 3: মডিউলটি NPN ওপেন-কালেক্টর আউটপুট ব্যবহার করে। কোন ড্রাইভগুলি সামঞ্জস্যপূর্ণ?

স্টেপার ড্রাইভার এবং সার্ভো ড্রাইভ যা 5V বা 24V পালস/ডিরেকশন বা CW/CCW NPN পালস-ট্রেন কমান্ড ইনপুট গ্রহণ করে। সোর্স-টাইপ (PNP) বা ডিফারেনশিয়াল RS-422 পালস ইনপুট ব্যবহারকারী ড্রাইভগুলির জন্য, CJ1W-NC431 ভ্যারিয়েন্ট বা একটি বাহ্যিক সিগন্যাল রূপান্তর ইন্টারফেস প্রয়োজন।

প্রশ্ন 4: মডিউলের সাথে কি FCN কানেক্টর প্লাগ আসে?

না। FCN-ফরম্যাটের ফিল্ড কানেক্টর প্লাগ অন্তর্ভুক্ত নয়। মডিউলের দুটি FCN কানেক্টর ড্রাইভ এবং এনকোডার ক্যাবলগুলিতে ওয়্যার করা ম্যাচিং FCN প্লাগ গ্রহণ করে। ইনস্টলেশনে ওয়্যারিং গেজের জন্য সঠিক FCN প্লাগ সাইজ অর্ডার করুন।

প্রশ্ন 5: CJ1W-NC413 প্রতিস্থাপন করার সময় কী যাচাই করা উচিত?

নিশ্চিত করুন যে ইনস্টল করা মডিউলটি বিশেষভাবে 4-অ্যাক্সিস NC413 — অ্যাক্সিস সংখ্যা এবং CJ PLC-তে মোশন প্রোগ্রাম বরাদ্দ এই ভ্যারিয়েন্টের উপর ভিত্তি করে তৈরি। সংযুক্ত ড্রাইভের কমান্ড ইনপুট স্পেসিফিকেশনের বিপরীতে NPN ওপেন-কালেক্টর আউটপুট টাইপ যাচাই করুন। নিশ্চিত করুন যে FCN কানেক্টর কনফিগারেশন বিদ্যমান ফিল্ড ওয়্যারিংয়ের সাথে মেলে।
