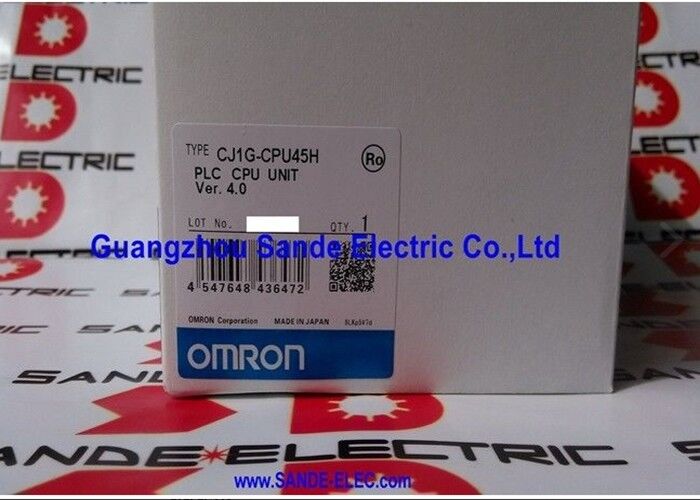

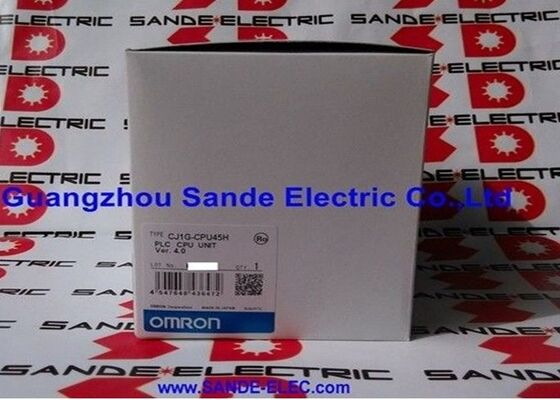

OMRON CJ1G-CPU45H CPU ইউনিট CJ1G-CPU45H CJ1GCPU45H

ওমরন CJ1G-CPU45H | CJ1 মডুলার PLC CPU — 60K ধাপ / 128K শব্দ / 1280 I/O বিটস / 3 এক্সপ্যানশন র্যাক / 0.91A

CJ1G-CPU45H — CJ1 প্ল্যাটফর্মের মিড-হাই CPU

CJ1G-CPU45H হল ওমরনের CJ1 মডুলার PLC পরিবারের একটি CPU ইউনিট — এই পণ্য সেটে অন্যত্র বর্ণিত CJ2M-এর পূর্বসূরি প্ল্যাটফর্ম। নতুন স্পেসিফিকেশন এবং প্রতিস্থাপন কাজের উভয়ের জন্য ওমরনের সিপিইউ অনুক্রমের মধ্যে এটি কোথায় বসে তা বোঝা গুরুত্বপূর্ণ।

CJ1G CPU পরিসরের মধ্যে, G উপাধিটি আদর্শ কর্মক্ষমতা শ্রেণীকে চিহ্নিত করে (উচ্চ-কর্মক্ষমতার জন্য CJ1H বনাম)। CPU45H এর 60K ধাপ প্রোগ্রাম এবং 1,280 I/O বিট ক্ষমতা সহ ছোট CJ1G-CPU43H (20K ধাপ, 960 I/O বিট) এর উপরে অবস্থান — উচ্চতর গণনা বিশেষভাবে ইনস্টলেশনের জন্য উপযুক্ত যেখানে মেশিনের একটি মিড-রেঞ্জ মোডেট সিপিইউর তুলনায় আরও জটিল যুক্তি এবং আরও বেশি সংকেত সংযোগের প্রয়োজন।

1,280 I/O বিট (I/O এলাকার 80 শব্দের সমতুল্য) সিপিইউ তার স্থানীয় র্যাক এবং সম্প্রসারণ র্যাক জুড়ে সর্বাধিক সংখ্যক শারীরিক ইনপুট এবং আউটপুট সংকেতগুলিকে সংজ্ঞায়িত করে। 400টি ডিজিটাল ইনপুট, 300টি ডিজিটাল আউটপুট, এবং 32টি অ্যানালগ চ্যানেলের একাধিক I/O শব্দ সহ একটি মেশিন বা সিস্টেমের জন্য, CJ1G-CPU45H-এর অ্যাড্রেসিং ক্ষমতা আছে সমাধান ছাড়াই সমস্ত সিগন্যাল ম্যাপ করার।

তিনটি এক্সপেনশন র‍্যাক CJ1G-CPU45H এর ফিজিক্যাল রিচ প্রসারিত করে — তিনটি অতিরিক্ত র‍্যাক পর্যন্ত, প্রতিটি CJ1W-IC101 I/O ইন্টারফেস ইউনিটের মাধ্যমে সংযুক্ত, মোট I/O মডিউল গণনা একটি ফিজিক্যাল ক্যাবিনেটে যা ফিট করে তার থেকেও প্রসারিত করে৷ মেশিনগুলির জন্য যেখানে I/O একটি কেন্দ্রীয় CPU-র সাথে সংযুক্ত পৃথক প্যানেলে বিভাগগুলিতে বিতরণ করা হয়, এই র্যাক সম্প্রসারণ এমন প্রক্রিয়া যা সমস্ত I/O একটি প্রোগ্রাম এবং একটি ঠিকানা কাঠামোর অধীনে রাখে।

কী স্পেসিফিকেশন

CJ1G-CPU45H বনাম CJ2M-CPU14 — ওমরন মডুলার পিএলসি-এর দুটি প্রজন্ম

CJ2M-CPU14 কম প্রোগ্রাম পদক্ষেপ থাকা সত্ত্বেও দ্রুত এক্সিকিউশন, আরও ডেটা মেমরি এবং বৃহত্তর সম্প্রসারণ প্রদান করে। উভয়ই CJ-সিরিজ I/O মডিউল পরিবার ব্যবহার করে। বিদ্যমান CJ1G ইনস্টলেশনে প্রতিস্থাপনের জন্য, CJ1G-CPU45H হল সঠিক লাইক-ফর-লাইক প্রতিস্থাপন; CJ2M-এ স্থানান্তরিত করার জন্য প্রোগ্রামের সামঞ্জস্যতা যাচাইকরণ প্রয়োজন।

অ্যাপ্লিকেশন দৃশ্যকল্প

মাল্টি-সেকশন মেশিন নিয়ন্ত্রণ:তিনটি সম্প্রসারণ র্যাক I/O মডিউলগুলিকে পৃথক ক্যাবিনেটে অনুমতি দেয় — একটি প্রধান প্রক্রিয়াকরণ বিভাগ, একটি লোডিং স্টেশন এবং একটি প্যাকেজিং বিভাগ — সমস্ত আলাদা PLC বা আন্তঃ-PLC যোগাযোগ ছাড়াই একটি CJ1G-CPU45H প্রোগ্রামের অধীনে সম্বোধন করা হয়।

বড় I/O সহ প্রক্রিয়া অটোমেশন:1,280 I/O বিটগুলি ঘন সংকেত পরিবেশকে মিটমাট করে: একটি ইউটিলিটি সিস্টেম যেখানে শত শত ভালভ পজিশন সুইচ, লেভেল ইনপুট এবং একটি সিপিইউ থেকে পরিচালিত মোটর স্ট্যাটাস পরিচিতি রয়েছে।

CJ1 লিগ্যাসি সিস্টেম অতিরিক্ত:CJ1 প্ল্যাটফর্মটি 2000 এর দশকের গোড়ার দিকে ব্যাপকভাবে স্থাপন করা হয়েছিল। যখন CJ1G-CPU45H এর চারপাশে নির্মিত একটি ক্যাবিনেটের জন্য CPU প্রতিস্থাপনের প্রয়োজন হয়, তখন একটি অভিন্ন মডেল প্রোগ্রাম, I/O অ্যাড্রেসিং এবং র্যাক আর্কিটেকচার পরিবর্তন ছাড়াই সংরক্ষণ করে।

FAQ

প্রশ্ন 1: CJ1G-CPU45H কীভাবে CJ1G-CPU43H এবং CJ1G-CPU44H থেকে আলাদা?

CPU43H 20K ধাপ এবং 960 I/O বিট প্রদান করে। CPU44H 40K ধাপ এবং 1,024 I/O বিট প্রদান করে। CPU45H 60K ধাপ এবং 1,280 I/O বিট প্রদান করে। তিনটিই 3টি সম্প্রসারণ র্যাক সমর্থন করে। প্রোগ্রামের আকার এবং I/O বিট গণনার প্রয়োজনীয়তার উপর ভিত্তি করে সিপিইউ নির্বাচন করুন — একটি CPU45H এর পরিবর্তে একটি CPU43H এর সাথে উপলব্ধ প্রোগ্রাম মেমরি এবং I/O অ্যাড্রেসিং হ্রাস করে, যা একটি বড় প্রোগ্রামকে লোড হতে বাধা দেবে।

প্রশ্ন 2: CJ1G-CPU45H কি CJ2M I/O মডিউল ব্যবহার করতে পারে এবং এর বিপরীতে?

CJ1 এবং CJ2M CJ-সিরিজ I/O মডিউল ফর্ম ফ্যাক্টর ভাগ করে। বেশিরভাগ স্ট্যান্ডার্ড CJ1W-ID, OD, এবং AD সিরিজ I/O মডিউল CJ1 এবং CJ2M CPU উভয়ের সাথেই সামঞ্জস্যপূর্ণ। স্পেশালিটি মডিউলের (ফাংশন ইউনিট, নির্দিষ্ট কমিউনিকেশন প্রসেসর) সামঞ্জস্যের সীমাবদ্ধতা থাকতে পারে — প্রজন্মের পর প্রজন্ম ধরে CPU এবং মডিউল মিশ্রিত করার আগে ওমরনের সিজে-সিরিজের সামঞ্জস্যের টেবিল থেকে যাচাই করুন।

প্রশ্ন 3: 1,280 I/O বিট মোট কতগুলি I/O পয়েন্ট উপস্থাপন করে?

1,280 I/O বিটগুলি 1,280 পৃথক ডিজিটাল সিগন্যালের সমান — সমস্ত র‌্যাক জুড়ে CPU দ্বারা অ্যাড্রেসযোগ্য ইনপুট বিট এবং আউটপুট বিটের সর্বাধিক মিলিত গণনা। অনুশীলনে, শারীরিক মডিউল গণনা বা র্যাক স্পেস দ্বারা এর আগে সীমা পৌঁছে যেতে পারে। অ্যানালগ চ্যানেলগুলির জন্য, প্রতিটি চ্যানেল একাধিক বিট (সাধারণত প্রতি চ্যানেলে 16 বিট) দখল করে, তাই অ্যানালগ-ভারী সিস্টেমগুলি সম্পূর্ণরূপে ডিজিটাল সিস্টেমের তুলনায় 1,280-বিট বাজেট দ্রুত গ্রহণ করে।

প্রশ্ন 4: কোন প্রোগ্রামিং সফ্টওয়্যার CJ1G-CPU45H এর সাথে সংযোগ করে?

সিএক্স-প্রোগ্রামার (সিএক্স-ওয়ান স্যুটের অংশ) হল সিজে 1 পরিবারের জন্য প্রাথমিক প্রোগ্রামিং টুল, সমর্থনকারী মই ডায়াগ্রাম, ফাংশন ব্লক ডায়াগ্রাম, স্ট্রাকচার্ড টেক্সট এবং এসএফসি প্রোগ্রামিং। সংযোগটি CPU-তে USB পোর্টের মাধ্যমে বা একটি ঐচ্ছিক ইথারনেট ইউনিট ইনস্টল করা থাকলে ইথারনেটের মাধ্যমে। Sysmac স্টুডিও CJ1 প্রোগ্রামিং সমর্থন করে না।

প্রশ্ন 5: CJ1G-CPU45H কোথায় পাওয়া যায়?

Omron CJ1 PLC আফটার মার্কেটের মাধ্যমে — লিগ্যাসি অটোমেশন ডিলার, পরীক্ষিত উদ্বৃত্ত সরবরাহকারী এবং বিশেষজ্ঞ ওমরন যন্ত্রাংশ পরিবেশক। CJ1 প্ল্যাটফর্মের একটি উল্লেখযোগ্য বৈশ্বিক ইনস্টল বেস আছে; CPU45H আফটার মার্কেটে নিয়মিত উপস্থিত হয়। অর্ডার করার আগে প্রোগ্রামের ক্ষমতা (60K ধাপ) এবং I/O বিট কাউন্ট (1,280) ইনস্টল করা সিস্টেমের সাথে মেলে তা নিশ্চিত করুন।
