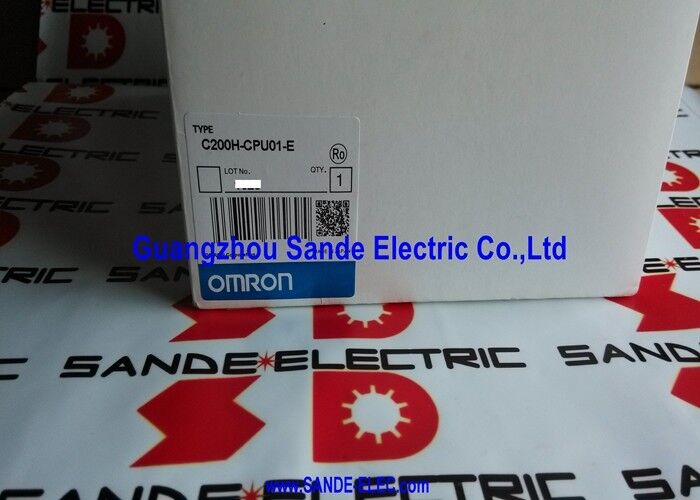

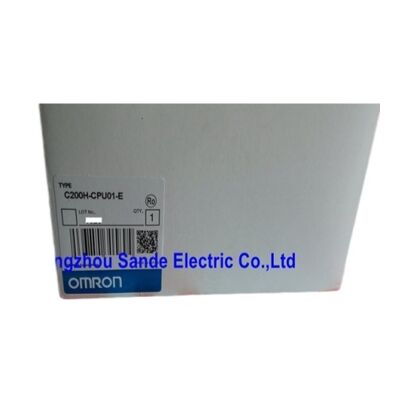

Omron C200H-CPU01-E পিএলসি মডিউল C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E∙ SYSMAC C200H সিরিজ পিএলসি সিপিইউ মডিউল ∙ 100 ∙ 240VAC পাওয়ার সাপ্লাই, 5VDC 3A আউটপুট, 4K-ওয়ার্ড প্রোগ্রাম মেমরি, 145-ইনস্ট্রাকশন সেট, আইপি 30

সংক্ষিপ্ত বিবরণ

দ্যOmron C200H-CPU01-EOmron এর SYSMAC C200H প্রোগ্রামযোগ্য কন্ট্রোলার সিরিজের মৌলিক সিপিইউ ইউনিট মডিউল যা পিএলসির প্রসেসিং মস্তিষ্ককে নিজস্ব এসি পাওয়ার সাপ্লাইয়ের সাথে একক র্যাক-মাউন্টযোগ্য ইউনিটে একত্রিত করে.

এই ইন্টিগ্রেটেড ডিজাইন ′′ এক মডিউলে পাওয়ার সাপ্লাই এবং সিপিইউ ′′ C200H আর্কিটেকচারের বৈশিষ্ট্য ছিলঃ ইঞ্জিনিয়ারদের কেবলমাত্র উপযুক্ত ব্যাকপ্লেন (3, 5, 8 বা 10 স্লট) নির্বাচন করতে হবে,নির্ধারিত সিপিইউ অবস্থানে CPU01 মাউন্ট করুন, এবং বাকি স্লটগুলিতে I/O মডিউল, বিশেষ ফাংশন ইউনিট এবং যোগাযোগ মডিউল যোগ করুন।

সি২০০এইচ ছিল ওম্রনের মিড-রেঞ্জের পিএলসি ১৯৮০ এবং ১৯৯০ এর দশকে, and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

85 ′′132VAC / 170 ′′264VAC এর বর্ধিত ভোল্টেজ পরিসীমা মডিউলকে সরবরাহ ভোল্টেজ স্যাগের জন্য উল্লেখযোগ্য সহনশীলতা দেয়,শিল্প পরিবেশে একটি ব্যবহারিক সুবিধা যেখানে ভোল্টেজের গুণমান সর্বদা আদর্শ নয়.

সিপিইউ০১-এর অবস্থান সিপিইউ-২০০এইচ পরিবারের মধ্যে এটিকে এন্ট্রি-লেভেল সিপিইউ হিসাবে স্থাপন করে ∙ সিপিইউ-২০০এইচ পরিসরের সবচেয়ে মৌলিক প্রসেসিং ক্ষমতা।4K-ওয়ার্ড প্রোগ্রাম মেমরি সরল মেশিন ক্রমিক পরিচালনা করে, কনভেয়র লজিক, এবং সাধারণ-উদ্দেশ্য নিয়ন্ত্রণ প্রোগ্রাম।

বৃহত্তর প্রোগ্রামগুলির প্রয়োজনের জন্য, মেমরি ক্যাসেট স্লটটি সম্প্রসারণ পথ সরবরাহ করেঃ প্রোগ্রাম স্টোরেজ প্রসারিত করার জন্য একটি EPROM বা EEPROM ক্যাসেট সন্নিবেশ করা যেতে পারে,ইইপিআরওএম ভেরিয়েন্ট সহ একটি ইউভি ইরেজার ছাড়াই ফিল্ড প্রোগ্রাম আপডেট করার অনুমতি দেয়.

আরও প্রসেসিং পাওয়ারের প্রয়োজনের অ্যাপ্লিকেশনগুলির জন্য, ওম্রন সি 200 এইচ পরিবারের সিপিইউ 01-এর উপরে সি 200 এইচ-সিপিইউ 03-ই (8 কে শব্দ) এবং সি 200 এইচ-সিপিইউ 11-ই (32 কে শব্দ) অবস্থান করেছে।

মূল বৈশিষ্ট্যাবলী

ইন্টিগ্রেটেড পাওয়ার সাপ্লাই আর্কিটেকচার

সি 200 এইচ-সিপিইউ 01-ই এর অন্তর্নির্মিত এসি পাওয়ার সাপ্লাই হ'ল এমন একটি বৈশিষ্ট্য যা সি 200 এইচ ডিজাইনকে কিছু সমসাময়িক পিএলসি থেকে পৃথক পাওয়ার সাপ্লাই মডিউলগুলির প্রয়োজন থেকে পৃথক করে।

সিপিইউ মডিউলে সংহত পাওয়ার থাকা ব্যাকপ্লেন কনফিগারেশনকে সহজ করে তোলেঃইঞ্জিনিয়ার একটি মডিউল (CPU01) ইনস্টল করে এবং CPU এবং I/O র্যাকের জন্য সমস্ত শক্তি রূপান্তর অভ্যন্তরীণভাবে পরিচালিত হয়.

৫ ভিডিসি, ৩ এ আউটপুটটি সিপিইউ র্যাকে ইনস্টল করা সমস্ত মডিউল এবং এক্সপেনশন ক্যাবলের মাধ্যমে সংযুক্ত যে কোনও সম্প্রসারণ র্যাকের জন্য ব্যাকপ্লেন লজিক পাওয়ার সরবরাহ করে।

120VA নামমাত্র খরচ স্বাভাবিক অপারেটিং অবস্থার অধীনে এসি সরবরাহ থেকে প্রাপ্ত মোট শক্তি প্রতিফলিত করে।

৫ ভিডিসি, ২ এ পাওয়ার ফিউজ ডিসি আউটপুট রেলকে রক্ষা করে যদি কোনও মডিউল অত্যধিক বর্তমানের অঙ্কুরের কারণ হয় তবে সিপিইউ বা অন্যান্য মডিউলগুলি অতিরিক্ত বর্তমান দ্বারা ক্ষতিগ্রস্থ হওয়ার পরিবর্তে ফিউজটি উড়ে যায়।

ফিউজ প্রতিস্থাপন একটি রক্ষণাবেক্ষণ কাজ যা ত্রুটি অবস্থা সনাক্ত এবং সংশোধন করা হয়েছে পরে অপারেশন পুনরুদ্ধার।

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, ঢালাই সরঞ্জাম, বা পরিবর্তনশীল লোড সরবরাহের গুণমান প্রভাবিত করে।

C200H-CPU01-E এই বৈচিত্র্য সহ্য করে এবং ক্ষণস্থায়ী ভোল্টেজ ড্রপগুলির মাধ্যমে কাজ চালিয়ে যায় যা কম সহনশীল সরঞ্জামগুলিকে প্রভাবিত করতে পারে।

আই/ও আর্কিটেকচার ️ ব্যাকপ্লেন, র্যাক এবং মডিউল নির্বাচন

সি২০০এইচ ব্যাকপ্লেন তার নম্বরযুক্ত স্লটগুলিতে মডিউল গ্রহণ করে, সিপিইউ০১-ই নির্ধারিত সিপিইউ অবস্থান (সাধারণত বামতম স্লট) দখল করে। অবশিষ্ট স্লটগুলি গ্রহণ করেঃ

I/O মডিউল✅ ডিজিটাল ইনপুট মডিউল যা 24VDC, 100VAC বা অন্যান্য সিগন্যাল স্তর গ্রহণ করে; রিলে, ট্রানজিস্টর বা ট্রিয়াক আউটপুট সহ ডিজিটাল আউটপুট মডিউল; ভোল্টেজ এবং বর্তমান সংকেতগুলির জন্য অ্যানালগ I / O মডিউল।

বিশেষ ফাংশন মডিউল✅ উচ্চ গতির কাউন্টার মডিউল, অবস্থান নিয়ন্ত্রণ মডিউল, তাপমাত্রা নিয়ন্ত্রণ মডিউল এবং অন্যান্য অ্যাপ্লিকেশন-নির্দিষ্ট ফাংশন ইউনিট যা সিপিইউর ক্ষমতাকে মৌলিক বিচ্ছিন্ন I/O এর বাইরে প্রসারিত করে।

যোগাযোগ মডিউলহোস্ট লিংক (আরএস-২৩২সি সিএসএমএসি লিংক হোস্ট কম্পিউটারের সাথে), পিসি লিংক (পিএলসি-টু-পিএলসি ডেটা ভাগ করে নেওয়ার জন্য), রিমোট আই / ও (রিমোট র্যাকগুলিতে আই / ও প্রসারিত করার জন্য) এবং সিএসএমএসি নেট লিংক ইউনিট।

সিপিইউ র্যাক ইনস্টল করা মডিউল এবং সিপিইউ 01-এর নিজস্ব পাওয়ার সাপ্লাই আউটপুটকে সামঞ্জস্য করে। দুটি অতিরিক্ত সম্প্রসারণ র্যাক C200H-CN সিরিজের তারের মাধ্যমে সংযুক্ত হয়,প্রতিটি অতিরিক্ত I/O এর জন্য আরো স্লট যোগ করে.

C200H প্ল্যাটফর্মের আওতায় থাকা বেশিরভাগ মাঝারি আকারের মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশনকে এই তিন-র্যাক সর্বাধিক কভার করে।

মেমোরি ক্যাসেট 4K শব্দের বাইরে প্রসারিত

C200H-CPU01-E এর 4K-ওয়ার্ড বেস প্রোগ্রাম মেমরি সহজ মেশিন কন্ট্রোল প্রোগ্রামগুলিকে কভার করে।

যখন অ্যাপ্লিকেশনের প্রয়োজন হয় আরো √ বৃহত্তর প্রোগ্রামগুলির সাথে বর্ধিত সাবরুটিন লাইব্রেরি, আরো ডেটা রেজিস্টারঅথবা প্রোগ্রাম 8K শব্দ কাছাকাছি ¢ মেমরি ক্যাসেট স্লট সম্প্রসারণের জন্য হার্ডওয়্যার পথ প্রদান করে.

দ্যEPROM ক্যাসেট (C200H-MP16K)16K শব্দের মেমরি বাড়ায়।

এটি কারখানায় প্রোগ্রাম করা হয় অথবা ইউভি-মুছে ফেলা ডিভাইস প্রোগ্রামার দিয়ে প্রোগ্রাম করা হয়,এটিকে উৎপাদন প্রয়োগের জন্য উপযুক্ত করে তোলা যেখানে প্রোগ্রামটি চূড়ান্ত করা হয় এবং অনিচ্ছাকৃত পরিবর্তন থেকে সুরক্ষা প্রয়োজন.

ইউভি মুছে ফেলা ছাড়া ইপিআরওএম পুনরায় প্রোগ্রাম করা যায় না, যা এটিকে স্থিতিশীল উত্পাদন প্রোগ্রামগুলির জন্য উপযুক্ত করে তোলে।

দ্যEEPROM ক্যাসেট (C200H-ME16K)এছাড়াও 16K শব্দ পর্যন্ত প্রসারিত কিন্তু বৈদ্যুতিক পুনরায় প্রোগ্রামিং অনুমতি দেয় ¢ প্রোগ্রামটি ক্যাসেট অপসারণ বা ইউভি মুছে ফেলার ব্যবহার না করে প্রোগ্রামিং ডিভাইস ব্যবহার করে ক্ষেত্রের মধ্যে আপডেট করা যেতে পারে।

এই নমনীয়তা EEPROM ক্যাসেটকে এমন ইনস্টলেশনের জন্য পছন্দসই পছন্দ করে যেখানে প্রোগ্রামের পর্যায়ক্রমিক আপডেট, প্যারামিটার সমন্বয়,অথবা সরঞ্জাম অপারেশনাল জীবন সময় রেসিপি পরিবর্তন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: C200H-CPU01-E এর 4K শব্দ প্রোগ্রাম মেমরি আছে। এটি কি বেশিরভাগ C200H অ্যাপ্লিকেশনের জন্য যথেষ্ট?

4K শব্দ হল C200H CPU পরিসরের এন্ট্রি ক্যাপাসিটি, যা টাইমার, কাউন্টার, তুলনা নির্দেশাবলী সহ সিঁড়ি লজিক ব্যবহার করে মাঝারি জটিল মেশিন সিকোয়েন্সিং প্রোগ্রামের জন্য পর্যাপ্ত।এবং স্ট্যান্ডার্ড ইনপুট/আউটপুট লজিক.

দশটি স্টেশন, আটটি ইন্টারলক, ছয়টি ফল্ট শর্ত এবং মৌলিক এইচএমআই যোগাযোগের সাথে একটি কনভেয়র জন্য একটি সাধারণ প্রোগ্রাম 1,500 ₹ 2,500 শব্দ দখল করতে পারে, 4K এর মধ্যে আরামদায়কভাবে ফিট করে।যেসব প্রোগ্রামে ব্যাপক তথ্য ম্যানিপুলেশন অন্তর্ভুক্ত, বড় অনুসন্ধান টেবিল, বা খুব দীর্ঘ ক্রমিক লজিকাল চেইন 4K অতিক্রম করতে পারে এবং একটি মেমরি ক্যাসেট সম্প্রসারণ বা C200H-CPU03-E (8K শব্দ) বা C200H-CPU11-E (32K শব্দ) আপগ্রেড প্রয়োজন হতে পারে।

প্রশ্ন ২ঃ সি২০০এইচ-সিপিইউ ০১-ই প্রোগ্রামিংয়ের জন্য উইন্ডোজ চালানো একটি আধুনিক পিসির সাথে সরাসরি যোগাযোগ করতে পারে?

C200H-CPU01-E এর CPU01-এ একটি অন্তর্নির্মিত RS-232C পোর্ট নেই ∙ প্রোগ্রামিং ডিভাইসের সাথে যোগাযোগের জন্য পেরিফেরিয়াল পোর্ট এবং একটি উপযুক্ত প্রোগ্রামিং কনসোল বা অ্যাডাপ্টার ব্যবহার করা হয়।

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

একটি ইউএসবি-টু-আরএস২৩২সি অ্যাডাপ্টারের প্রয়োজন হতে পারে এমন আধুনিক পিসিগুলিতে যেখানে নেটিভ আরএস২৩২সি পোর্ট নেই।

বিকল্পভাবে, ব্যাকপ্লেনে ইনস্টল করা হোস্ট লিংক যোগাযোগ মডিউলগুলি SCADA এবং প্রোগ্রামিং অ্যাক্সেসের জন্য RS-232C সংযোগ সরবরাহ করে।

Q3: CPU01-E ব্যবহার করে একটি C200H সিস্টেমের জন্য সর্বাধিক I/O পয়েন্টের সংখ্যা কত?

একটি C200H সিস্টেমের মোট I/O ক্ষমতা CPU র্যাক জুড়ে ইনস্টল করা I/O মডিউলগুলির সংখ্যা এবং প্রকারের উপর নির্ভর করে এবং দুটি পর্যন্ত সম্প্রসারণ র্যাক। প্রতিটি I/O মডিউল 8, 16 বা 32 I/O পয়েন্ট অবদান রাখে.

সর্বাধিক তিনটি র্যাক এবং স্ট্যান্ডার্ড I/O মডিউল কনফিগারেশন সহ, একটি C200H সিস্টেম সাধারণত কয়েকশো বিচ্ছিন্ন I/O পয়েন্ট পর্যন্ত পৌঁছতে পারে।

সঠিক সর্বাধিক নির্ভর করে নির্দিষ্ট মডিউল নির্বাচন, ব্যাকপ্লেনের আকার এবং পাওয়ার সাপ্লাই ক্ষমতা ′′ 5VDC,CPU01-E এর 3A আউটপুট সমস্ত ইনস্টল করা মডিউলগুলির মোট বর্তমান খরচ সীমাবদ্ধ করে.

খুব বড় I/O গণনা প্রয়োজন এমন সিস্টেমগুলি C200H-CPU01-E এর পাওয়ার সাপ্লাই ক্যাপাসিটি অতিক্রম করবে এবং সাবধানতার সাথে বর্তমান বাজেট পরিকল্পনা বা উচ্চ-পাওয়ারের সিপিইউ বৈকল্পিকের দিকে অগ্রসর হবে।

প্রশ্ন ৪ঃ সি২০০এইচ-সিপিইউ ০১-ই-তে ২ এ পাওয়ার ফিউজ আছে। এটাকে ফিল্ডে প্রতিস্থাপন করা যাবে কি?

হ্যাঁ. C200H-CPU01-E এর 5VDC, 2A পাওয়ার ফিউজ একটি প্রতিস্থাপনযোগ্য উপাদান. যদি ফিউজ একটি overcurrent ঘটনা (মডিউল ব্যর্থতা, তারের ত্রুটি, বা বহিরাগত শর্ট সার্কিট) কারণে বিস্ফোরিত হয়,মূল কারণ চিহ্নিত এবং সংশোধন করার পরে ফিউজটি প্রতিস্থাপন করা উচিত.

মূল ত্রুটি সমাধান না করে ফিউজটি প্রতিস্থাপন করলে প্রতিস্থাপন ফিউজটি অবিলম্বে আবার ফুঁকবে।

সঠিক ফিউজ টাইপটি C200H হার্ডওয়্যার ম্যানুয়ালে নির্দিষ্ট করা হয়েছে ️ একটি ভুল ফিউজ রেটিং ব্যবহার করে স্বাভাবিক অপারেটিং অবস্থার অধীনে অপর্যাপ্ত সুরক্ষা প্রদান করতে পারে বা বিরক্তিকর যাত্রা হতে পারে।

প্রশ্ন ৫ঃ সি ২০০ এইচ-সিপিইউ ০১-ই কি ওম্রনের বর্তমান সিজে এবং এনজে সিরিজের পিএলসিগুলির সাথে ডেটা শেয়ারিংয়ের জন্য সামঞ্জস্যপূর্ণ?

সি২০০এইচ-সিপিইউ০১-ই পুরোনো সিএসএমএসি লিংক এবং হোস্ট লিংক যোগাযোগ প্রোটোকল ব্যবহার করে যা প্রোটোকল রূপান্তর ছাড়াই ওম্রনের বর্তমান সিজে২ বা এনজে সিরিজের সাথে সরাসরি সামঞ্জস্যপূর্ণ নয়।

পুরনো সিস্টেমের জন্য যেখানে একটি C200H এবং একটি আধুনিক Omron CJ/NJ সিরিজের নিয়ামককে ডেটা বিনিময় করতে হবে,একটি সিরিয়াল যোগাযোগ ইউনিট উপযুক্ত হোস্ট লিংক প্রোটোকল সঙ্গে C200H র্যাক ইনস্টল করা যেতে পারে, যখন আধুনিক নিয়ামক তার নিজস্ব ইথারনেট বা ইথারনেট / আইপি সংযোগ ব্যবহার করে যা সফ্টওয়্যার বা গেটওয়ে ডিভাইসের মাধ্যমে পরিচালিত প্রোটোকল রূপান্তর সহ।

এই অনুবাদ স্তর ছাড়া C200H এবং আধুনিক নিয়ামকগুলির মধ্যে সরাসরি ট্যাগ-স্তরের সংহতকরণ উপলব্ধ নয়।
