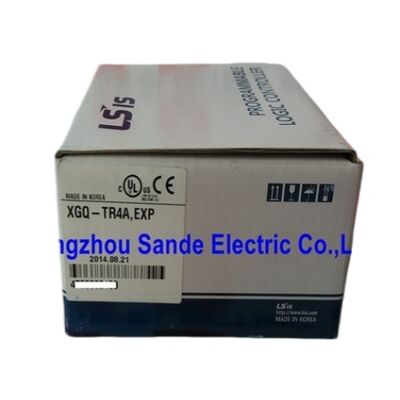

LS PLC XGQ-TR4A প্রোগ্রামযোগ্য লজিক কন্ট্রোলার XGT সিরিজ আউটপুট মডিউল XGQ-TR4A,EXP XGQ-TR4A

LS ইলেকট্রিক XGQ-TR4A∙ XGK ৩২ পয়েন্ট এনপিএন সিঙ্ক ট্রানজিস্টর আউটপুট মডিউল DC 12/24V / 0.1A প্রতি পয়েন্ট / 2A সাধারণ / Photocoupler / ≤1ms

এনপিএন সিঙ্ক ফিল্ড ওয়্যারিংয়ের জন্য এর অর্থ কী

এক্সজিকিউ-টিআর 4 এ হল এক্সজিকে 32-পয়েন্ট ট্রানজিস্টর আউটপুট মডিউলের এনপিএন (সিঙ্ক) বৈকল্পিক। এর পিএনপি (উত্স) প্রতিপক্ষ এক্সজিকিউ-টিআর 4 বি। পার্থক্যটি ক্ষেত্রের তারের জন্য মৌলিকঃ

এনপিএন (সিনক) XGQ-TR4A:প্রতিটি আউটপুট ট্রানজিস্টর COM (0V) এ ফিরে যাওয়ার পথ সরবরাহ করে। ক্ষেত্র সরবরাহের ইতিবাচক টার্মিনালটি লোডের সাথে সংযুক্ত হয়; ট্রানজিস্টরটি লোডের অন্য টার্মিনালটিকে COM এর সাথে সংযুক্ত করে যখন কমান্ডটি চালু হয়।সরবরাহ থেকে বর্তমান প্রবাহ → লোড → ট্রানজিস্টর → COM.

পিএনপি (উত্স) XGQ-TR4B:প্রতিটি ট্রানজিস্টর ধনাত্মক সরবরাহ করে। COM 24V বহন করে; ট্রানজিস্টরটি যখন চালু হয় তখন 24V লোডের সাথে সংযুক্ত হয়। COM → ট্রানজিস্টর → লোড → 0V থেকে বর্তমান প্রবাহ।

যদি ক্ষেত্রের ডিভাইসগুলির একটি টার্মিনাল 24V ইতিবাচক বাসে সংযুক্ত থাকে এবং 0V এ সুইচড রিটার্নের প্রয়োজন হয়, NPN সঠিক। যদি ডিভাইসগুলির 0V সংযুক্ত থাকে এবং একটি সুইচড 24V সরবরাহের প্রয়োজন হয়,পিএনপি সঠিক. ভুল টাইপ নির্দিষ্ট করা এমন তারের সৃষ্টি করে যেখানে প্রোগ্রামের অবস্থা নির্বিশেষে আউটপুটগুলির কোন প্রভাব নেই।

মূল বৈশিষ্ট্যাবলী

2A সাধারণ সীমাবদ্ধতা প্রাকটিক্যাল সীমাবদ্ধতা

প্রতিটি পয়েন্ট 0.1A ডুবে যেতে পারে; সাধারণ টার্মিনালটি সর্বাধিক 2A এর সাথে ভাগ করা হয়। প্রতিটি পূর্ণ 0.1A এ 32 টি পয়েন্টের সাথে, একযোগে বর্তমান 3.2A ¢ সীমা অতিক্রম করে পৌঁছে যাবে। বাস্তবেঃ

• পয়েন্ট প্রতি 0.1A: সর্বোচ্চএকযোগে ২০টি আউটপুট চালু(20 × 0.1A = 2.0A)
• পয়েন্ট প্রতি 0.05A এ (50mA solenoid coil): সব 32 আউটপুট = 1.6A
• প্রতি বিন্দুতে 0.06A এঃ সমস্ত 32 = 1.92A

বেশিরভাগ বাস্তব জগতে লোড ∙ ২৪ ভিডিসি সোলিনয়েড কয়েল, সিগন্যাল রিলে কয়েল, এলইডি ইন্ডিকেটর ∙ ৩০ ∙ ৬০ এমএ আঁকে। এর জন্য ৩২টি একযোগে সক্রিয় আউটপুট ২ এ সাধারণ সীমার মধ্যে থাকে।সীমাবদ্ধতা শুধুমাত্র ঘন অ্যাপ্লিকেশন একই সময়ে অনেক উচ্চ বর্তমান লোড চালানোর ক্ষেত্রে গুরুত্বপূর্ণ.

অ্যাপ্লিকেশন দৃশ্যকল্প

বায়ুসংক্রান্ত ভালভ প্যানেল:৩২ টি ভালভ পাইলট ২৪ ভিডিসিতে, প্রতিটি ৫০ ০৮০ এমএ। ৭০ এমএ × ৩২ = ২.২৪ এ মোট বর্তমানের কাছাকাছি, তবে একযোগে সক্রিয়করণের উপর নির্ভর করে ০ চক্রীয় অ্যাপ্লিকেশনগুলিতে যেখানে সমস্ত ভালভ একযোগে সক্রিয় হয় না,2A সীমার মধ্যে ভাল.

সিগন্যাল রিলে ড্রাইভিংঃএক্সজিকিউ-টিআর 4 এ আউটপুটগুলি 24 ভিডিসি রিলে কয়েল ইনপুটগুলি চালায় (30 ′′ 50 এমএ প্রতিটি) । সমস্ত 32 একই সাথে = 0.96 ′′ 1.6 এ ′′ সাধারণ সীমার মধ্যে ভাল।

এলইডি ইন্ডিকেটর প্যানেলঃ৩২ টি স্ট্যাটাস ইন্ডিকেটর প্রতিটিতে ≤২০ এমএ। সমস্ত ৩২ টি সক্রিয় = ০.৬৪ এ ∙ কোন সীমাবদ্ধতা প্রযোজ্য নয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এনপিএন আউটপুটগুলি সরাসরি ইন্ডাক্টিভ লোড (সোলিনয়েড কয়েল) চালাতে পারে?

হ্যাঁ, 0.1A প্রতি পয়েন্ট সীমা মধ্যে। ইন্ডাক্টিভ লোড একটি ব্যাক-EMF স্পাইক উৎপন্ন যখন বন্ধ করা হয়স্যুইচড টার্মিনালে অ্যানোড). দমন ছাড়া, ব্যাক-ইএমএফ ট্রানজিস্টরের জীবনকে হ্রাস করে এবং সংলগ্ন তারের উপর মিথ্যা স্যুইচিং হতে পারে। নির্দিষ্ট সোলেনোয়েড কয়েল ইতিমধ্যে অভ্যন্তরীণ দমন অন্তর্ভুক্ত কিনা তা পরীক্ষা করুন।

প্রশ্ন 2: বাস্তব অ্যাপ্লিকেশনের জন্য ≤1ms প্রতিক্রিয়া সময় মানে কি?

পিএলসি আউটপুট কমান্ড থেকে টার্মিনাল স্টেট পরিবর্তন পর্যন্ত 1 এমএস ট্রানজিস্টর বিলম্ব মাইক্রো-সেকেন্ডের নির্ভুলতার জন্য (স্টিপার মোটর ইমপলস জেনারেশন), একটি বিশেষ উচ্চ গতির পালস আউটপুট মডিউল প্রয়োজন; একটি স্ট্যান্ডার্ড ট্রানজিস্টর মডিউল উপযুক্ত নয়।

প্রশ্ন 3: এক্সজিকিউ-টিআর 4 এ কি এক্সজিবি কমপ্যাক্ট পিএলসির সাথে সামঞ্জস্যপূর্ণ?

না. এক্সজিকিউ-টিআর 4 এ এক্সজিকে মডুলার পিএলসি বাসের জন্য একটি আই / ও মডিউল। এক্সজিবি নিজস্ব নির্দিষ্ট সম্প্রসারণ মডিউল সহ একটি ভিন্ন সম্প্রসারণ বাস ফর্ম্যাট ব্যবহার করে। এক্সজিবি সিস্টেমের জন্য, এক্সজিবি মডিউলটি এক্সজিবি মডিউলগুলির সাথে একত্রিত হয়।উপযুক্ত XGB সিরিজের ট্রানজিস্টর আউটপুট মডিউল নির্দিষ্ট করতে হবে.

প্রশ্ন ৪ঃ ব্যবহৃত এক্সজিকিউ-টিআর৪এ কিভাবে ইনস্টলেশনের আগে যাচাই করা হয়?

একটি এক্সজিকে বেসে মাউন্ট করুন, সিস্টেমটি চালিত করুন, একটি পরীক্ষার প্রোগ্রাম বা ডায়াগনস্টিক ফাংশনের মাধ্যমে 32 টি চ্যানেলের প্রতিটি পৃথকভাবে চালু এবং বন্ধ করুন। প্রতিটি আউটপুট টার্মিনালে যাচাই করুনঃ ≤0.2V চালু অবস্থায়;অফ অবস্থায় সরবরাহ ভোল্টেজের উপর ভাসমান. কোন চ্যানেল 0V কাছাকাছি থাকা যখন OFF আদেশ (বন্ধ আটকে) বা 0.2V নিচে টানতে ব্যর্থ যখন ON (খোলা আটকে) একটি ব্যর্থ ট্রানজিস্টর আছে।LED আচরণটি সমস্ত সময়ে প্রত্যাশিত ON/OFF অবস্থাগুলির সাথে মেলে তা নিশ্চিত করুন.

প্রশ্ন ৫ঃ XGQ-TR4A এর উৎস কোথায় পাওয়া যায়?

এলএস ইলেকট্রিক এক্সজিকে পরবর্তি বাজারের মাধ্যমে শিল্প অটোমেশন খুচরা যন্ত্রাংশ বিক্রেতা এবং পরীক্ষিত অতিরিক্ত সরবরাহকারীদের মাধ্যমে। পৃথক চ্যানেল যাচাইকরণের সাথে পরীক্ষিত ইউনিটগুলির অনুরোধ করুন। XGQ-TR4A (NPN,32 পয়েন্ট) বনাম XGQ-TR4B (PNP), ৩২ পয়েন্ট) অর্ডার করার আগে NPN / PNP পার্থক্য তারের সামঞ্জস্যের জন্য গুরুত্বপূর্ণ।
