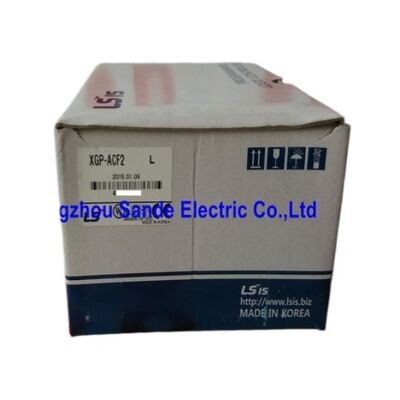

LSIS XGP-ACF2 | XGT সিরিজ PLC পাওয়ার সাপ্লাই মডিউল — 85–264VAC ইউনিভার্সাল / DC5V 6A / ±2% / ≤20A ইনরাশ / 50/60Hz / 0.4kg

ইউনিভার্সাল ইনপুট — সমস্ত প্রধান ভোল্টেজের জন্য একটি মডিউল

XGP-ACF2 এর সংজ্ঞায়িত স্পেসিফিকেশন হল এর 85–264VAC ইনপুট পরিসর। এটি একটি নির্বাচনযোগ্য-ভোল্টেজ সরবরাহ নয় যার জন্য 100V বা 230V কনফিগার করার জন্য একটি জাম্পার বা সুইচের প্রয়োজন - এটি একটি সত্যিকারের সার্বজনীন ইনপুট যা স্বয়ংক্রিয়ভাবে পরিসরের মধ্যে যেকোনো মেইন সরবরাহের সাথে খাপ খায়। জাপানের 100VAC, উত্তর আমেরিকার 120VAC এবং ইউরোপের 220-240VAC সবই স্পেসিফিকেশনের মধ্যে পড়ে।

মেশিন নির্মাতা যারা XGT-ভিত্তিক কন্ট্রোল প্যানেল একাধিক বাজারে পাঠায় তাদের জন্য, এই সার্বজনীনতা বাজার-নির্দিষ্ট পাওয়ার মডিউল ভেরিয়েন্টগুলিকে সরিয়ে দেয় এবং ভোল্টেজের অমিলের ঝুঁকি দূর করে। কোরিয়ায় নির্মিত এবং জার্মানি, জাপান বা মার্কিন যুক্তরাষ্ট্রে পাঠানো একটি প্যানেল সরবরাহ মডিউল পরিবর্তন বা কোনো হার্ডওয়্যার সেটিংস সামঞ্জস্য না করেই সঠিকভাবে চালু করে। এক অংশ সংখ্যা সমস্ত বাজারকে কভার করে।

XGP-ACF2 সরাসরি XGP-AC23 (স্থির 220V ইনপুট, 8.5A আউটপুট) এবং XGP-DC42 (24VDC ইনপুট) এর সাথে তুলনা করে। AC23 এর বৃহত্তর মডিউল জনসংখ্যার জন্য উচ্চতর বর্তমান ক্ষমতা রয়েছে তবে একটি নির্দিষ্ট 220VAC সরবরাহ প্রয়োজন। DC42 ইনস্টলেশন পরিবেশন করে যেখানে 24VDC হল প্যানেলের প্রাথমিক বিতরণ ভোল্টেজ। ACF2 হল সঠিক নির্বাচন যখন সার্বজনীন ইনপুট ভোল্টেজ সামঞ্জস্য এবং 6A আউটপুট ক্ষমতা ইনস্টলেশনের প্রয়োজনীয়তার সাথে মেলে।

কী স্পেসিফিকেশন

6A বর্তমান বাজেট — সিস্টেম ডিজাইনের প্রয়োজনীয়তা

XGP-ACF2 এর 6A আউটপুট হল একই XGT বেসে ইনস্টল করা প্রতিটি মডিউলের জন্য উপলব্ধ মোট 5VDC। প্রতিটি মডিউল প্রকার এই বাজেট থেকে একটি সংজ্ঞায়িত কারেন্ট আঁকে। সাধারণ ড্র:

• XGI-CPUU CPU মডিউল: ~0.96A
• স্ট্যান্ডার্ড ডিজিটাল I/O মডিউল: ~0.2A
• অ্যানালগ I/O মডিউল: ~0.3A
• যোগাযোগ মডিউল: ~0.3A

একটি প্রতিনিধি কনফিগারেশন — একটি CPU (0.96A) + বারোটি ডিজিটাল I/O মডিউল (2.4A) + দুটি কমিউনিকেশন মডিউল (0.6A) — প্রায় 3.96A ড্র করে, হেডরুমের 2A এর বেশি রেখে। এই মার্জিন অতিরিক্ত মডিউল মিটমাট করে এবং বিভিন্ন লোডের অধীনে স্থিতিশীল নিয়ন্ত্রণ নিশ্চিত করে।

সিস্টেম চালিত হওয়ার আগে সমস্ত ইনস্টল করা মডিউলের বর্তমান ড্রয়ের যোগফল অবশ্যই 6A সীমার বিপরীতে গণনা এবং যাচাই করতে হবে। একটি ওভারলোডেড সাপ্লাই 5VDC রেলকে ±2% রেগুলেশন ব্যান্ডের নীচে নামিয়ে দেয় — ফলাফল হল বিরতিহীন মডিউল রিসেট, যোগাযোগের ত্রুটি, এবং একটি পরিষ্কার শাটডাউনের পরিবর্তে অপ্রত্যাশিত CPU আচরণ, ওভারলোডের অবস্থাকে কঠিন ত্রুটির চেয়ে নির্ণয় করা আরও কঠিন করে তোলে।

ইনরুশ কারেন্ট এবং সার্কিট সুরক্ষা নির্বাচন

পাওয়ার-অন-এ ≤20A পিক ইনরাশ হল প্যারামিটার যা সঠিক আপস্ট্রিম সার্কিট সুরক্ষা নির্ধারণ করে। স্টেডি-স্টেট অপারেটিং কারেন্টের কাছাকাছি আকারের একটি স্ট্যান্ডার্ড দ্রুত-অভিনয় ফিউজ ইনরাশ সার্জে ট্রিপ করবে। সঠিক সুরক্ষা পছন্দ হল:

• সময়-বিলম্ব (ধীর-ঘা) ফিউজ:টেকসই ত্রুটিগুলির জন্য ওভারকারেন্ট সুরক্ষা প্রদান করার সময় সংক্ষিপ্ত ইনরাশ কারেন্টকে পাস হতে দিন।
• টাইপ ডি বৈশিষ্ট্য সহ সার্কিট ব্রেকার:অবিলম্বে 10-20× রেটেড কারেন্টে ট্রিপ করুন, টেকসই ওভারলোড থেকে রক্ষা করার সময় ইনরাশকে মিটমাট করে।

যেসব সুবিধা বিভ্রাটের পরে একাধিক XGT একই সাথে পাওয়ার চালু করে, সেখানে সমস্ত পাওয়ার মডিউলের সম্মিলিত ইনরাশকে অবশ্যই ডিস্ট্রিবিউশন প্যানেল স্তরে বিবেচনা করতে হবে।

অ্যাপ্লিকেশন দৃশ্যকল্প

বিশ্বব্যাপী মেশিন স্থাপনা:XGT-ভিত্তিক OEM কন্ট্রোল প্যানেলগুলি জাপান (100VAC), জার্মানি (230VAC), এবং USA (120VAC) গ্রাহকদের কাছে পাঠানো হয়েছে — সমস্ত হার্ডওয়্যার পরিবর্তন বা বাজার-নির্দিষ্ট স্টকিং ছাড়াই একই XGP-ACF2 ব্যবহার করে৷

নতুন XGT সিস্টেম ইনস্টলেশন:XGI এবং XGR সিস্টেমের জন্য স্ট্যান্ডার্ড পাওয়ার মডিউল তৈরি করে যেখানে AC মেইন পাওয়া যায় এবং 6A আউটপুট ক্ষমতা পরিকল্পিত মডিউল জনসংখ্যার সাথে মেলে।

বিদ্যমান XGT ইনস্টলেশনে XGP-ACF2 প্রতিস্থাপন:মূল পাওয়ার মডিউল ব্যর্থ হলে সরাসরি অদলবদল। কোন কনফিগারেশনের প্রয়োজন নেই — ইনস্টল করুন, পাওয়ার চালু করুন এবং 5VDC আউটপুট ±2% স্পেসিফিকেশনের মধ্যে আছে তা যাচাই করুন।

FAQ

প্রশ্ন 1: মোট মডিউল কারেন্ট 6A ছাড়িয়ে গেলে কী হবে?

আউটপুট ভোল্টেজ 4.9V এর নিচে নেমে যায় (±2% নিম্ন সীমা), ইনস্টল করা মডিউলগুলিতে প্রান্তিক লজিক স্তরকে ট্রিগার করে। তীব্রতার উপর নির্ভর করে, সরবরাহ বর্তমান সীমাবদ্ধ বা বন্ধ হতে পারে। ব্যর্থতার মোড সাধারণত কঠিন না হয়ে মাঝে মাঝে হয় — মডিউল রিসেট হয়, যোগাযোগের ত্রুটি দেখা দেয় এবং CPU আচরণ অনির্দেশ্য হয়ে ওঠে। সিস্টেমকে শক্তিশালী করার আগে সর্বদা সমস্ত ইনস্টল করা মডিউলের মোট বর্তমান ড্র যাচাই করুন।

প্রশ্ন 2: XGP-ACF2 কি 100V বনাম 220V অপারেশনের জন্য একটি ভোল্টেজ নির্বাচক সুইচের প্রয়োজন?

না। XGP-ACF2 একটি সত্যিকারের সার্বজনীন ইনপুট সরবরাহ — কোনো নির্বাচক সুইচ বিদ্যমান নেই কারণ কোনোটির প্রয়োজন নেই। এটিকে 85V এবং 264VAC-এর মধ্যে 47-63Hz-এ যেকোনো AC সরবরাহের সাথে সংযুক্ত করুন এবং এটি সঠিকভাবে কাজ করে। অভ্যন্তরীণ পাওয়ার ইলেকট্রনিক্স স্বয়ংক্রিয়ভাবে নির্দিষ্ট পরিসরের মধ্যে ইনপুট ভোল্টেজ নির্বিশেষে আউটপুট নিয়ন্ত্রণ করে।

প্রশ্ন 3: ≤20A ইনরাশ কারেন্ট কি একটি গ্যারান্টিযুক্ত সর্বোচ্চ নাকি একটি সাধারণ মান?

এটি একটি সর্বাধিক - প্রকৃত ইনরাশ শক্তির মুহুর্তে সরবরাহ ভোল্টেজের ফেজ কোণের উপর নির্ভর করে, ক্যাপাসিটরের তাপমাত্রা এবং লাইন প্রতিবন্ধকতা। পিক এসি ভোল্টেজ পর্যায়ে, ইনরাশ সাধারণত সর্বোচ্চ হয়; জিরো ক্রসিং এ, এটি সর্বনিম্ন। সুরক্ষা ডিভাইস নির্বাচনের উদ্দেশ্যে ≤20A চিত্রটি সবচেয়ে খারাপ-কেস মান।

Q4: XGP-ACF2 কি XGR অপ্রয়োজনীয় CPU কনফিগারেশনে ব্যবহার করা যেতে পারে?

হ্যাঁ। XGR অপ্রয়োজনীয় কনফিগারেশনে, প্রতিটি চ্যাসিসের নিজস্ব স্বতন্ত্র পাওয়ার মডিউল রয়েছে। XGP-ACF2 অংশীদার চ্যাসিসের সরবরাহ থেকে স্বাধীনভাবে নিজস্ব বেসের মডিউলগুলিকে শক্তি দেয়৷ প্রতিটি চ্যাসিসের জন্য উপযুক্ত পাওয়ার মডিউল ভেরিয়েন্ট নিশ্চিত করতে LS ইলেকট্রিক XGT সিস্টেম ডকুমেন্টেশনে নির্দিষ্ট XGR কনফিগারেশন প্রয়োজনীয়তা যাচাই করুন।

প্রশ্ন 5: মডিউল অপারেশনের জন্য DC5V ±2% সহনশীলতার অর্থ কী?

সমস্ত নির্দিষ্ট অপারেটিং অবস্থার অধীনে আউটপুট 4.9V এবং 5.1V এর মধ্যে থাকার গ্যারান্টিযুক্ত। সমস্ত XGT মডিউল এই পরিসরের মধ্যে সঠিকভাবে কাজ করার জন্য ডিজাইন করা হয়েছে। যদি সরবরাহ ±2%-এর বাইরে চলে যায় — ওভারলোডের কারণে, ইনপুট ভোল্টেজ পরিসীমার বাইরে, বা মডিউল ব্যর্থতার কারণে — ইনস্টল করা মডিউলগুলিতে লজিক ভোল্টেজ মার্জিন প্রান্তিক হয়ে যায়, যার ফলে Q1 এ বর্ণিত বিরতিহীন ত্রুটিগুলি ঘটে।
