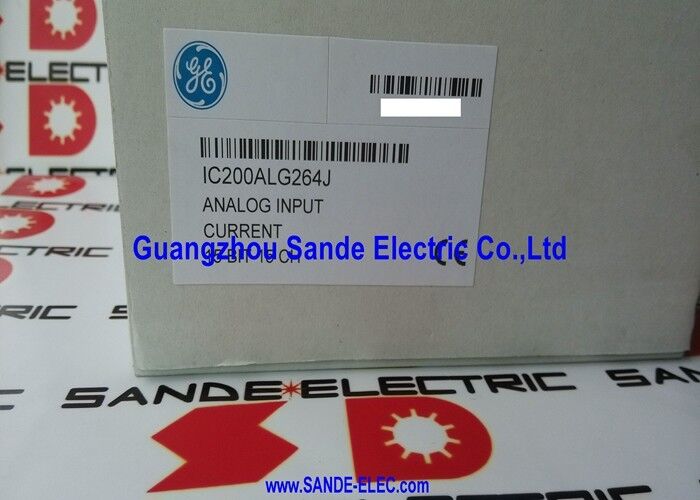

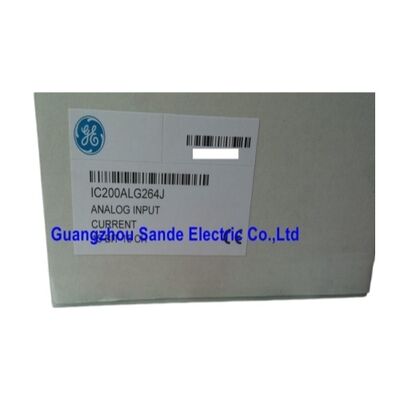

মডিউল IC200ALG264J IC2OOALG264J

GE Fanuc IC200ALG264J | VersaMax 15-চ্যানেল 15-বিট অ্যানালগ বর্তমান ইনপুট — 4–20mA / 0–20mA / ±0.3% / 7.5ms / ওপেন-ওয়্যার সনাক্তকরণ / সংশোধন J

15-বিট-এ 15টি চ্যানেল - একটি বর্তমান ইনপুট মডিউলের জন্য অস্বাভাবিকভাবে উচ্চ ঘনত্ব

কমপ্যাক্ট মডুলার I/O প্ল্যাটফর্মের বেশিরভাগ অ্যানালগ ইনপুট মডিউল 4 বা 8টি চ্যানেল সরবরাহ করে। IC200ALG264J একটি মডিউল স্লট থেকে 15টি একক-এন্ডেড কারেন্ট চ্যানেল সরবরাহ করে - একটি স্ট্যান্ডার্ড 8-চ্যানেল মডিউলের চ্যানেল সংখ্যার প্রায় দ্বিগুণ। ট্রান্সমিটার-ডেন কন্ট্রোল সিস্টেমের জন্য যেখানে একটি প্রসেস স্কিড, একটি ইউটিলিটি প্যাকেজ, বা একটি মডুলার মেশিন সেল একটি ক্যাবিনেটে 10 থেকে 15 অ্যানালগ পরিমাপ পয়েন্টকে কেন্দ্রীভূত করে, একটি মডিউল স্লট থেকে 15টি চ্যানেল একটি বাস্তব ডিজাইনের সুবিধা। দুটি 8-চ্যানেল মডিউল দুটি ক্যারিয়ার অবস্থান গ্রহণ করে বনাম একটি 15-চ্যানেল মডিউল একটি অবস্থান গ্রহণ করে প্যানেলের স্থান এবং ক্যারিয়ার বাজেটে একটি পরিমাপযোগ্য পার্থক্য করে।

15-বিট রেজোলিউশন (32,768 গণনা) সম্পূর্ণ 4-20mA স্প্যান জুড়ে প্রতি গণনায় 0.0031% প্রদান করে। এই রেজোলিউশনে, মডিউলটি সিস্টেমের নির্ভুলতার সীমাবদ্ধ ফ্যাক্টর নয় — ফিল্ড ট্রান্সমিটারের ক্রমাঙ্কন নির্ভুলতা এবং 4-20mA লুপ সরবরাহের স্থায়িত্ব সাধারণত ব্যবহারিক পরিমাপের নির্ভুলতা নির্ধারণ করে। 25°C এ মডিউলের নির্দিষ্ট ±0.3% মান HART-সামঞ্জস্যপূর্ণ 4–20mA ট্রান্সমিটারের নির্ভুলতার সাথে সামঞ্জস্যপূর্ণ।

কী স্পেসিফিকেশন

নির্বাচনযোগ্য ইনপুট পরিসর — 4–20mA বা 0–20mA৷

IC200ALG264J হয় 4-20mA বা 0-20mA বর্তমান সংকেত গ্রহণ করে। ইনপুট পরিসর নির্বাচন নির্ধারণ করে যে কোন ক্ষেত্রের ট্রান্সমিটার প্রকারগুলি সংযোগ করতে পারে:

4–20mA (লাইভ শূন্য):কার্যত সমস্ত শিল্প প্রক্রিয়া ট্রান্সমিটারের জন্য মান - চাপ, প্রবাহ, স্তর, তাপমাত্রা এবং অ্যানালগ অবস্থান। 4mA লাইভ-জিরো ওপেন-সার্কিট সনাক্তকরণের অনুমতি দেয়: 4mA-এর নিচের একটি কারেন্ট (সাধারণত 2-3mA-এর নিচে) একটি ভাঙা তার বা ব্যর্থ ট্রান্সমিটার নির্দেশ করে, একটি বৈধ লো-এন্ড পরিমাপ নয়। IC200ALG264J-এর ওপেন-ওয়্যার ডিটেকশন প্রতিটি চ্যানেলের কারেন্ট নিরীক্ষণ করে এবং 4-20mA সংকেত সনাক্তকরণ থ্রেশহোল্ডের নিচে নেমে গেলে একটি ডায়াগনস্টিক অ্যালার্ম রিপোর্ট করে।

0-20mA (মৃত শূন্য):কিছু পুরানো ট্রান্সমিটার এবং সিগন্যাল জেনারেটর দ্বারা ব্যবহৃত। লাইভ-জিরোর অনুপস্থিতির অর্থ হল একটি ভাঙা তার একটি প্রকৃত শূন্য-আউটপুট পরিমাপের সাথে অভিন্নভাবে পড়ে — এই মোডে কোনও ওপেন-সার্কিট সনাক্তকরণ সম্ভব নয়। ফিল্ড ট্রান্সমিটার 0-20mA টাইপ হলে, এই পরিসরটি নির্বাচন করুন; ফিল্ড ট্রান্সমিটার 4-20mA টাইপের হলে, ডায়গনিস্টিক ক্ষমতা ধরে রাখতে সর্বদা 4-20mA নির্বাচন করুন।

ওপেন-ওয়্যার সনাক্তকরণ - ব্যবহারিক ডায়াগনস্টিক সুবিধা

একটি IC200ALG264J এর সাথে সংযুক্ত 15টি ট্রান্সমিটার সহ একটি প্রক্রিয়া প্যানেলে, কোন ট্রান্সমিটারে ওপেন-ওয়্যার সনাক্তকরণ ছাড়াই একটি ভাঙা লুপ তার রয়েছে তা সনাক্ত করতে প্রতিটি লুপ ম্যানুয়ালি পরিমাপ করা প্রয়োজন। ওপেন-ওয়্যার সনাক্তকরণ সক্রিয় (4–20mA মোড) সহ, মডিউলটি নির্দিষ্ট চ্যানেলের জন্য একটি ফল্ট রিপোর্ট তৈরি করে যার লুপ কারেন্ট থ্রেশহোল্ডের নীচে নেমে গেছে — রক্ষণাবেক্ষণ কর্মীরা তাৎক্ষণিকভাবে জানেন যে শারীরিক প্যানেল অ্যাক্সেস ছাড়াই কোন যন্ত্রটি পরিদর্শন করতে হবে।

এই চ্যানেল-নির্দিষ্ট ত্রুটি সনাক্তকরণ ট্রান্সমিটার-ঘন প্যানেলে সমস্যা সমাধানের সময়কে হ্রাস করে এবং VersaMax ক্যারিয়ার এবং PLC প্রোগ্রামের মাধ্যমে দূরবর্তী ডায়গনিস্টিক পর্যবেক্ষণের অনুমতি দেয়, অপারেটরদের প্রক্রিয়া নিয়ন্ত্রণকে প্রভাবিত করার আগে লুপ ব্যর্থতা সম্পর্কে সতর্ক করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

স্কিড ইন্সট্রুমেন্টেশন প্রক্রিয়া:12টি চাপ ট্রান্সমিটার, 2টি ফ্লো ট্রান্সমিটার এবং 1টি লেভেল ট্রান্সমিটার একটি কমপ্যাক্ট প্রসেস স্কিডে। IC200ALG264J একটি মডিউলে সমস্ত 15 টি সংকেত সংগ্রহ করে, ওপেন-ওয়্যার সনাক্তকরণের মাধ্যমে স্কিডের VersaMax-ভিত্তিক কন্ট্রোলারে যেকোন ট্রান্সমিটার লুপ ব্যর্থতাকে পতাকাঙ্কিত করা হয়।

ইউটিলিটি কন্ট্রোল সিস্টেম:একটি কমপ্যাক্ট VersaMax I/O নোড থেকে বিল্ডিং অটোমেশন, চিলার প্ল্যান্ট, বা ওয়াটার ট্রিটমেন্ট সিস্টেম একাধিক অ্যানালগ প্যারামিটার (ঠান্ডা জলের প্রবাহ, ডিফারেন্সিয়াল প্রেসার, ট্যাঙ্কের স্তর) পর্যবেক্ষণ করে।

মাল্টি-ট্রান্সমিটার ডেটা অধিগ্রহণ:একটি VersaMax ক্যারিয়ার থেকে 15টি অ্যানালগ প্রসেস ভেরিয়েবল (তাপমাত্রা, চাপ, 4-20mA পজিশন সেন্সরের মাধ্যমে অ্যাকচুয়েটর পজিশন) পরিমাপ করা একটি OEM মেশিন, 7.5ms আপডেট রেট সহ 15-বিট রেজোলিউশনে।

FAQ

প্রশ্ন 1: IC200ALG264J-এ "J" রিভিশন প্রত্যয়টির অর্থ কী?

J প্রত্যয়টি IC200ALG264J বেস মডিউলের হার্ডওয়্যার সংশোধন J চিহ্নিত করে। VersaMax অ্যানালগ মডিউল পরিবারের মধ্যে সংশোধনগুলি কার্যকরী সামঞ্জস্য বজায় রেখে উপাদান আপডেট বা উত্পাদন পরিবর্তনগুলি প্রতিফলিত করে। ইনস্টল করা মডিউলের রিভিশন লেবেল থেকে নিশ্চিত করুন যে নির্দিষ্ট ইনস্টলেশনের জন্য রিভিশন ম্যাচিং প্রয়োজন কিনা — বেশিরভাগ রিভিশন একই মডিউল ফাংশনের জন্য কার্যকরীভাবে বিনিময়যোগ্য।

প্রশ্ন 2: প্রতি চ্যানেলে ইনপুট পরিসর পরিবর্তন করা যেতে পারে, নাকি 15টি চ্যানেলের জন্য একই?

ইনপুট পরিসর নির্বাচন (4–20mA বা 0–20mA) সাধারণত প্রতিটি চ্যানেলের পরিবর্তে সমগ্র মডিউলের জন্য সেট করা হয়। IC200ALG264J মডিউল ডেটা শীট এবং VersaMax কনফিগারেশন গাইড থেকে নিশ্চিত করুন যে পৃথক চ্যানেল পরিসর নির্বাচন হার্ডওয়্যারে সমর্থিত কিনা বা স্কেলিং এর মাধ্যমে PLC প্রোগ্রামে পরিচালনা করা আবশ্যক।

প্রশ্ন 3: IC200ALG264J এর কোন ক্যারিয়ার প্রয়োজন?

IC200ALG264J হল একটি VersaMax মডুলার I/O মডিউল যাতে শারীরিক মাউন্টিং এবং ব্যাকপ্লেন যোগাযোগের জন্য একটি সামঞ্জস্যপূর্ণ VersaMax ক্যারিয়ার প্রয়োজন। নির্দিষ্ট ক্যারিয়ার টাইপ (IC200CHS002, IC200CHS005, ইত্যাদি) মডিউল স্লট গণনা এবং ব্যাকপ্লেন আর্কিটেকচার নির্ধারণ করে। অতিরিক্ত অ্যানালগ মডিউলগুলি নির্দিষ্ট করার আগে সিস্টেমে ইনস্টল করা ক্যারিয়ারটি নিশ্চিত করুন।

Q4: 7.5ms আপডেট কি একই সাথে সমস্ত 15টি চ্যানেলের জন্য লেটেন্সি রেট?

7.5ms হল সমস্ত 15টি চ্যানেলের জন্য মডিউলের রূপান্তর এবং আপডেট চক্রের সময়। সমস্ত চ্যানেল 7.5ms এর মধ্যে একটি A-to-D রূপান্তর চক্র সম্পূর্ণ করে। এটি ভার্সাম্যাক্স ব্যাকপ্লেন স্ক্যান টাইম এবং পিএলসি প্রোগ্রাম স্ক্যান টাইম থেকে আলাদা — ফিল্ড ট্রান্সমিটার থেকে পিএলসি মেমরি পর্যন্ত মোট লেটেন্সি তিনটির সমষ্টি।

প্রশ্ন 5: IC200ALG264J কোথায় পাওয়া যায়?

GE Fanuc অনুমোদিত বন্টন এবং VersaMax I/O আফটারমার্কেটের মাধ্যমে — শিল্প অটোমেশন যন্ত্রাংশ ডিলার এবং পরীক্ষিত উদ্বৃত্ত সরবরাহকারী। ইনস্টল করা মডিউলের লেবেল থেকে IC200ALG264J অংশ নম্বর এবং সংশোধন প্রত্যয় নিশ্চিত করুন। VersaMax প্ল্যাটফর্ম ব্যাপকভাবে স্থাপন করা হয়েছে; সাধারণ সংশোধনগুলিতে অ্যানালগ I/O মডিউলগুলির জন্য আফটার মার্কেট প্রাপ্যতা সাধারণত নির্ভরযোগ্য।
