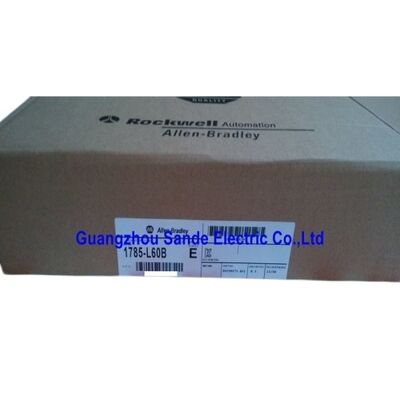

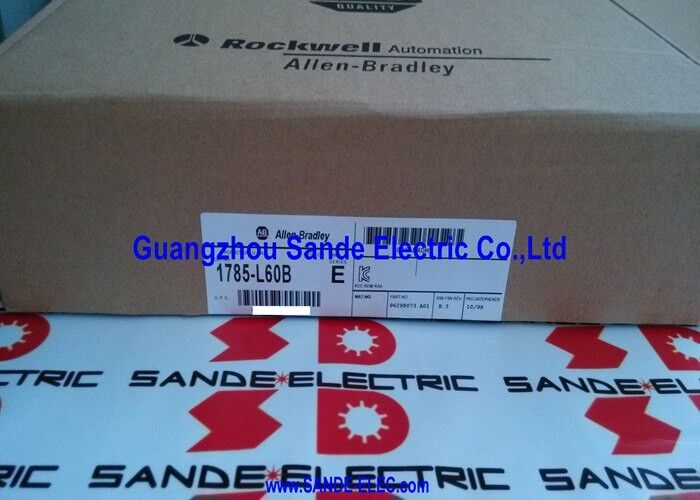

পিএলসি-৫ প্রসেসর ১৭৮৫-এল৬০বি ১৭৮৫-এল৬০বি ১৭৮৫-এল৬ওবি

১৭৮৫-এল৬০বি। পিএলসি-৫/৬০ প্রসেসর ৬৪ কে ওয়ার্ড এসআরএএম/৩০৭২ আই/ও/৪ ডিএইচ+/রিমোট আই/ও/২৪ র্যাক/৯২ রিমোট চ্যাসি/আরএস-২৩২

পিএলসি-৫/৬০ পিএলসি-৫ পরিবারের উপরের প্রান্ত

১৭৮৫-এল৬০বি হল পিএলসি-৫/৬০ প্রসেসর যা পিএলসি-৫ প্রসেসর পরিবারের উচ্চ প্রান্তে অবস্থিত। সংখ্যাসূচক চিহ্নিতকারী মেমরির ক্ষমতা প্রতিফলিত করে।এসআরএমের ৫/৬০ এর সাথে ৬৪ কে শব্দ ৫/৪০ (২৮ কে) এবং ৫/৩০ (১৬ কে) ভেরিয়েন্টের উপরে বসে, জটিল প্রক্রিয়া নিয়ন্ত্রণ এবং বড় আকারের মেশিন অটোমেশন প্রোগ্রামের জন্য প্রোগ্রাম এবং ডেটা মেমরি সরবরাহ করে।

চারটি ডিএইচ + / রিমোট আই / ও চ্যানেল হল বৈশিষ্ট্য যা পিএলসি -5 / 60 কে পরিবারের ছোট প্রসেসর থেকে পৃথক করে।প্রতিটি চ্যানেল স্বতন্ত্রভাবে একটি DH + (ডেটা হাইওয়ে প্লাস) পিয়ার যোগাযোগ নেটওয়ার্ক বা দূরবর্তী I / O র্যাকগুলিতে একটি দূরবর্তী I / O স্ক্যানার লিঙ্ক পরিচালনা করেএকটি পিএলসি-৫/৬০ সিস্টেম একই সাথে প্রোগ্রামিং টার্মিনাল এবং ডিএইচ+ লিঙ্ক বজায় রাখতে পারে।

একটি চ্যানেলে এইচএমআই সিস্টেম, দ্বিতীয়টিতে প্রধান ক্যাবিনেটের র্যাকগুলিতে একটি রিমোট আই / ও লিঙ্ক এবং দূরবর্তী মেশিন বিভাগগুলিতে বিতরণ করা র্যাকগুলিতে আরও দুটি রিমোট আই / ও লিঙ্ক। This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

৯২ টি পর্যন্ত ইউনিভার্সাল রিমোট আই/ও চ্যাসি পিএলসি-৫/৬০ সিস্টেমের শারীরিক পরিধিকে একাধিক প্ল্যান্ট এলাকায় প্রসারিত করে,শত শত ক্ষেত্রের যন্ত্রপাতি এবং actuators সঙ্গে এমনকি ঘন প্রক্রিয়া ইনস্টলেশন জুড়ে মোট 3072 I / O ক্ষমতা সঙ্গে.

মূল বৈশিষ্ট্যাবলী

চারটি ডিএইচ+/রিমোট আই/ও চ্যানেল ∙ স্বাধীন যোগাযোগ ডোমেইন

1785-L60B এর চারটি যোগাযোগ চ্যানেলের প্রতিটি স্বতন্ত্রভাবে কাজ করে। একটি বড় প্রক্রিয়া উদ্ভিদ বা উপাদান হ্যান্ডলিং ইনস্টলেশনে এর অর্থঃ

• চ্যানেল ১ (ডিএইচ+):প্রোগ্রামিং ওয়ার্কস্টেশন এবং কন্ট্রোলভিউ / ওয়ান্ডারওয়্যার এসসিএডিএ সার্ভারের সাথে ভাগ করা ডিএইচ + নেটওয়ার্কের সাথে সংযোগ স্থাপন করে।
• চ্যানেল ২ (রিমোট আই/ও):প্রধান ইলেকট্রিক রুমের মধ্যে স্থানীয় দূরবর্তী I/O র্যাক স্ক্যান করে।
• চ্যানেল ৩ (রিমোট আই/ও):প্রধান প্যানেল থেকে ১০০ মিটার দূরে কনভেয়র লাইনের সেকশনে দূরবর্তী I/O র্যাক স্ক্যান করে।
• চ্যানেল ৪ (রিমোট আই/ও):একটি পৃথক প্রসেসিং সেকশনে র্যাকের তৃতীয় গ্রুপটি স্ক্যান করে।

চারটি চ্যানেল একযোগে কাজ করে এবং পিএলসি-৫/৬০ প্রোগ্রামটি প্রতিটি র্যাকের মাধ্যমে কোন চ্যানেলের মাধ্যমে যোগাযোগ করে তা নির্বিশেষে একই ইউনিফাইড আই/ও ইমেজের মাধ্যমে সমস্ত আই/ও ডেটা অ্যাক্সেস করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

পুরনো প্রসেস প্ল্যান্ট নিয়ন্ত্রণঃপিএলসি-৫ আর্কিটেকচারের উপর নির্মিত রাসায়নিক, জল চিকিত্সা, বা খাদ্য প্রক্রিয়াকরণ সিস্টেম। 1785-L60B ইনস্টল করা রিমোট আই/ও র্যাক তারের, ডিএইচ+ নেটওয়ার্ক,অথবা SCADA যোগাযোগের লিঙ্ক.

বড় বড় উপাদান হ্যান্ডলিং সিস্টেমঃপ্রতিটি মেশিন বিভাগে বিতরণ রিমোট I / O র্যাক সহ কনভেয়র নেটওয়ার্ক, সমস্ত কেন্দ্রীয় 1785-L60B থেকে পরিচালিত।একটি প্রতিস্থাপন প্রসেসর EEPROM ব্যাকআপ মডিউল থেকে লোড প্রোগ্রাম সঙ্গে সিস্টেম পুনরায় কাজ করে.

মাল্টি চ্যানেল এইচএমআই এবং কন্ট্রোল ইন্টিগ্রেশনঃডিএইচ+ চ্যানেলগুলি একাধিক অবস্থানে প্যানেলভিউ অপারেটর টার্মিনালগুলি পরিবেশন করে যখন রিমোট আই/ও চ্যানেলগুলি একটি একক প্রসেসর থেকে উভয় ধরণের যোগাযোগ পরিচালনা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ পরিবারের মধ্যে PLC-5/60 PLC-5/40 এবং PLC-5/80 এর সাথে তুলনা করে?

পিএলসি-৫/৩০ ১৬ কে শব্দ এবং ২ টি ডিএইচ+/আরআইও চ্যানেল প্রদান করে। পিএলসি-৫/৪০ ২৮ কে শব্দ এবং ২ টি চ্যানেল প্রদান করে। পিএলসি-৫/৬০ (এই প্রসেসর) ৬৪ কে শব্দ এবং ৪ টি চ্যানেল প্রদান করে।PLC-5/80 100K শব্দ এবং 4 চ্যানেল পর্যন্ত বিস্তৃতসঠিক মডেলটি ইনস্টল করা সিস্টেমের প্রোগ্রামের আকার এবং প্রয়োজনীয় স্বাধীন যোগাযোগ চ্যানেলের সংখ্যার উপর নির্ভর করে।৫/৬০ এর পরিবর্তে ৫/৪০ এর ব্যবহার স্মৃতিশক্তি এবং যোগাযোগের ক্ষমতা হ্রাস করে; একটি সরাসরি 5/60 প্রতিস্থাপন সঠিক অনুরূপ জন্য অনুরূপ রিপ্লেস হয়।

প্রশ্ন ২ঃ 1785-L60B প্রতিস্থাপনের সময় প্রোগ্রামটি কীভাবে সংরক্ষণ করা হয়?

যদি একটি 1785-MJ মেমরি মডিউল (EEPROM) ইনস্টল করা থাকে, তাহলে প্রোগ্রাম এবং ডেটা মেমরি মডিউলটিতে অ-ভৌতিকভাবে সংরক্ষণ করা হয় এবং প্রতিস্থাপন প্রসেসর চালু হলে স্বয়ংক্রিয়ভাবে লোড হয়।মেমরি মডিউল ছাড়া, প্রোগ্রামটি RSLogix 5 আর্কাইভ থেকে RS-232 বা DH + পোর্টের মাধ্যমে ডাউনলোড করা আবশ্যক। ব্যর্থ প্রসেসর বন্ধ করার আগে মেমরি মডিউল উপস্থিত এবং পূরণ করা হয়েছে তা নিশ্চিত করুন।

প্রশ্ন ৩: ১৭৮৫-এল৬০বি কোন ব্যাটারি ব্যবহার করে, এবং এটি কতক্ষণ স্থায়ী হয়?

1785-L60B শক্তি হ্রাসের সময় এসআরএএম ধরে রাখার জন্য 1770-এক্সওয়াইসি ব্যাটারি ব্যবহার করে। ব্যাটারির জীবন সাধারণত অপারেটিং অবস্থার উপর নির্ভর করে 1 ¢ 5 বছর।ব্যাটারি ভোল্টেজ ধারণের প্রান্তিকের নিচে পড়লে একটি BATT LED নির্দেশক পূর্ব সতর্কতা প্রদান করে. একটি নির্ধারিত রক্ষণাবেক্ষণ চক্রের উপর সক্রিয়ভাবে প্রতিস্থাপন করুন ️ সমালোচনামূলক ইনস্টলেশনে BATT নির্দেশের জন্য অপেক্ষা করবেন না।

প্রশ্ন ৪ঃ ১৭৮৫-এল৬০বি-র জন্য কোন প্রোগ্রামিং সফটওয়্যার প্রয়োজন?

RSLogix 5 হল PLC-5 পরিবারের জন্য প্রোগ্রামিং পরিবেশ।RSLogix 5 উপযুক্ত সামঞ্জস্যতা সেটিংসের সাথে স্ট্যান্ডার্ড উইন্ডোজ অপারেটিং সিস্টেমে চালিত হয়; ইনস্টল করা সফ্টওয়্যার সংস্করণের জন্য RSLogix 5 রিলিজ নোট থেকে সমর্থিত OS সংস্করণটি নিশ্চিত করুন।সংযোগটি RS-232 চ্যানেলের মাধ্যমে (ডিএইচ + নেটওয়ার্ক প্রোগ্রামিংয়ের জন্য একটি 1784-U2DHP ইউএসবি-টু-ডিএইচ + অ্যাডাপ্টার ব্যবহার করে) বা পুরানো হার্ডওয়্যারে সরাসরি ডিএইচ + ল্যাপটপ সংযোগের জন্য একটি 1784-পিসিসি পিসিএমসিএ কার্ডের মাধ্যমে।

প্রশ্ন ৫: উৎপাদন বন্ধ হওয়ার পর ১৭৮৫-এল৬০বি কোথায় পাওয়া যায়?

প্রতিষ্ঠিত পিএলসি-৫ খুচরা যন্ত্রাংশের পরে বাজারের মাধ্যমে শিল্প অটোমেশন যন্ত্রাংশের বিক্রেতা, পরীক্ষিত অতিরিক্ত সরবরাহকারী এবং বিশেষজ্ঞ লিগেজ পিএলসি পরিষেবাদি।PLC-5 প্ল্যাটফর্মের একটি খুব বড় বিশ্বব্যাপী ইনস্টল করা বেস রয়েছে যার সিস্টেমগুলি মূল ইনস্টলেশনের দশক পরে পরিষেবাতে রয়েছে; 5/60 ভেরিয়েন্ট নিয়মিত পরবর্তি বাজারে প্রদর্শিত হয়। 1785-L60B অংশ নম্বর নিশ্চিত করুন এবং ব্যাটারি টাইপ (1770-XYC) এবং মেমরি মডিউল সামঞ্জস্যতা অর্ডার করার আগে যাচাই করুন।
