| উৎপত্তি স্থল | USA |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | 1747-L532 |
পার্ট নম্বর: 1747-L532
প্রস্তুতকারক: Allen-Bradley / Rockwell Automation (USA)
প্রোডাক্ট লাইন: SLC 500 — মডুলার PLC সিস্টেম
সর্বোচ্চ অ্যানালগ I/O: 480 (লোকাল) লোকাল I/O চ্যাসিস: 3 পর্যন্ত (প্রতি লোকাল চ্যাসিসে সর্বোচ্চ 30 মডিউল স্লট)
মোট লোকাল I/O স্লট: 30 (সর্বোচ্চ মডিউল ধারণক্ষমতা)
কমিউনিকেশন পোর্ট:
স্ট্যাটাস: বন্ধ করা হয়েছে — সক্রিয় লিগ্যাসি/সারপ্লাস মার্কেট
অ্যাপ্লিকেশন: প্রক্রিয়া নিয়ন্ত্রণ, প্যাকেজিং যন্ত্রপাতি, উপাদান হ্যান্ডলিং, HVAC নিয়ন্ত্রণ, জল/বর্জ্য জল শোধন, কনভেয়র সিস্টেম, মেশিন টুল সহায়ক নিয়ন্ত্রণ

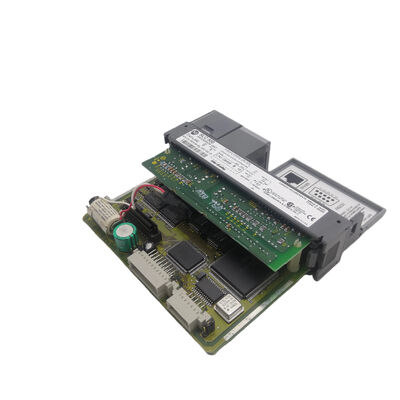

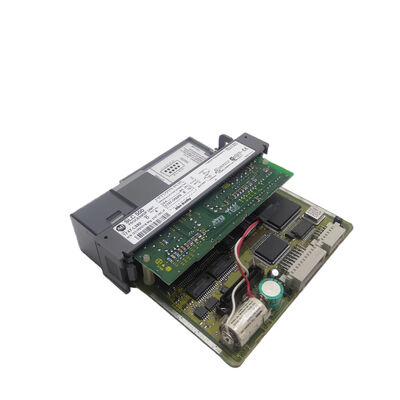

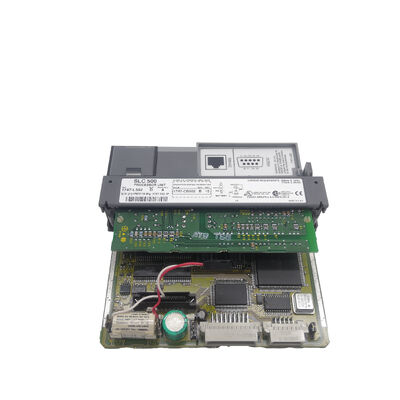

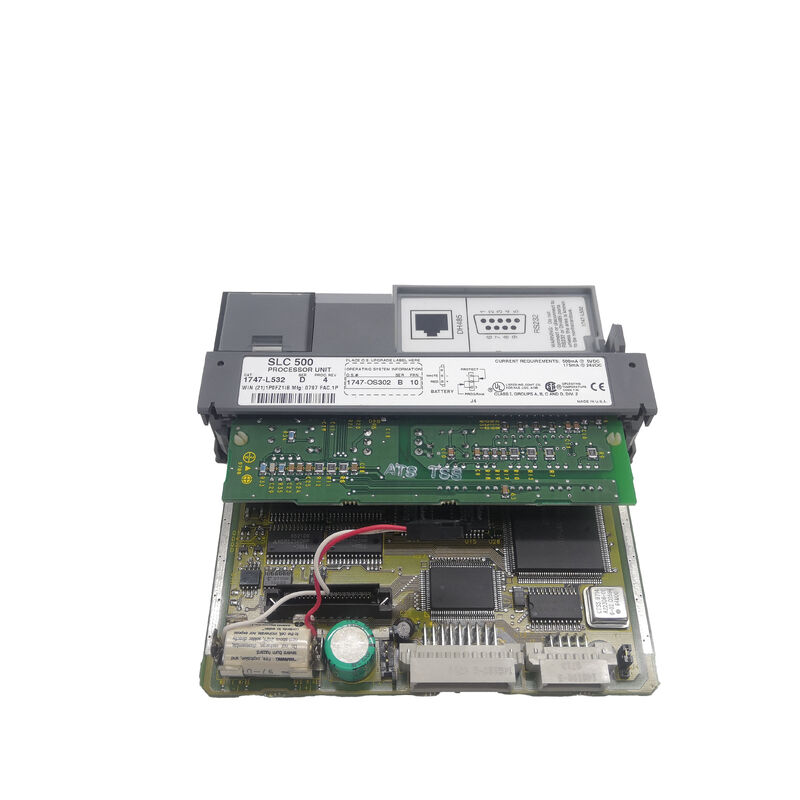

The Allen-Bradley 1747-L532 হল SLC 5/03 প্রসেসর — Rockwell Automation-এর SLC 500 পরিবারের মধ্য-পরিসরের CPU যা এন্ট্রি-লেভেল 5/01 এবং 5/02 ইউনিট (সীমিত মেমরি এবং ধীর স্ক্যান রেট দ্বারা) এবং হাই-এন্ড 5/04 এবং 5/05 ভ্যারিয়েন্টের (বড় নেটওয়ার্ক ইনস্টলেশন এবং খুব বড় প্রোগ্রাম দ্বারা সমর্থিত) মধ্যে একটি গুরুত্বপূর্ণ স্থান দখল করেছিল।
যখন 1990 এবং 2000-এর দশকে উত্তর আমেরিকার ম্যানুফ্যাকচারিং-এ SLC 500 প্ল্যাটফর্মটি মধ্য-পরিসরের PLC-তে প্রভাবশালী ছিল, তখন SLC 5/03 বেশিরভাগ অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় ছিল: বেশিরভাগ মেশিন এবং প্রক্রিয়া নিয়ন্ত্রণ কাজের জন্য পর্যাপ্ত I/O ক্ষমতা, প্রোগ্রামিং এবং HMI সংযোগের জন্য বিল্ট-ইন RS-232 এবং DH-485, উৎপাদন বন্ধ না করে মেশিন অপারেশনের সময় প্রোগ্রাম পরিবর্তন করার জন্য অনলাইন এডিটিং, এবং একটি PLC-5-সামঞ্জস্যপূর্ণ উন্নত নির্দেশাবলী সেট যা প্রকৌশলীদের Allen-Bradley-এর উচ্চ-প্রান্তের কন্ট্রোলার থেকে পরিচিত প্রোগ্রামিং প্যাটার্ন প্রয়োগ করার অনুমতি দেয়।
1747-L532 তার SLC 5/02 পূর্বসূরীর তুলনায় দুটি নির্দিষ্ট উন্নতি এনেছিল যা এটিকে অবিচ্ছিন্ন প্রক্রিয়া অ্যাপ্লিকেশনগুলির জন্য উল্লেখযোগ্যভাবে বেশি উপযোগী করে তুলেছিল।
প্রথমত, বিল্ট-ইন RS-232-এর সংযোজন PC প্রোগ্রামিং অ্যাক্সেস এবং HMI সংযোগের জন্য একটি বাহ্যিক যোগাযোগ মডিউলের প্রয়োজনীয়তা দূর করেছে — RS-232 পোর্ট SCADA সিস্টেম এবং অপারেটর টার্মিনালের সাথে পয়েন্ট-টু-পয়েন্ট সংযোগের জন্য DF1 ফুল-ডুপ্লেক্স সমর্থন করে, এবং মাল্টি-ড্রপ নেটওয়ার্ক অপারেশনের জন্য DH-485 মোডে স্যুইচ করা যেতে পারে যেখানে একাধিক SLC 500 কন্ট্রোলার একটি একক নেটওয়ার্ক কেবল ভাগ করে নেয়।
দ্বিতীয়ত, 16K মেমরি ক্ষমতা প্রক্রিয়া নিয়ন্ত্রণ এবং উপাদান হ্যান্ডলিং অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় জটিল প্রোগ্রামগুলির জন্য যথেষ্ট ছিল — একাধিক প্রক্রিয়া ভেরিয়েবলের জন্য PID লুপ, ডেটা টেবিল সহ রেসিপি ব্যবস্থাপনা, টাইমার/কাউন্টার/তুলনা চেইন থেকে নির্মিত সিকোয়েন্সিয়াল ফাংশন চার্ট-স্টাইলের প্রোগ্রাম, এবং উৎপাদন পরিচালকদের প্রত্যাশিত ডায়াগনস্টিক এবং রিপোর্টিং ফাংশন।
ম্যানুফ্যাকচারিং প্রকৌশলীরা যে নামটি চেনেন তা হল "SLC 5/03" — পরিবার পদবি যা উত্তর আমেরিকা এবং বিশ্বব্যাপী ইনস্টল করা বেসগুলিতে প্রোগ্রামিং ডকুমেন্টেশন, রক্ষণাবেক্ষণ রেকর্ড এবং স্পেয়ার পার্টস তালিকায় প্রদর্শিত হয়। 1747-L532 হল ক্যাটালগ নম্বর; 1747-L532 হল একটি প্রতিস্থাপন খোঁজার সময় প্রকৌশলীরা এটিকে কীভাবে বর্ণনা করেন।
| প্যারামিটার | মান |
|---|---|
| ব্যবহারকারীর মেমরি | 16K শব্দ (ব্যাটারি-ব্যাকড RAM) |
| প্রোগ্রাম স্ক্যান টাইম | 1 ms / 1K প্রোগ্রাম |
| I/O স্ক্যান টাইম | 0.225 ms |
| সর্বোচ্চ ইনপুট | 4096 |
| সর্বোচ্চ আউটপুট | 4096 |
| সর্বোচ্চ অ্যানালগ I/O | 480 |
| লোকাল চ্যাসিস | 3 (সর্বোচ্চ 30 স্লট) |
| RS-232 পোর্ট | DF1 / DH-485 / ASCII |
| DH-485 পোর্ট | ইন্টিগ্রেটেড |
| রিয়েল-টাইম ক্লক | বিল্ট-ইন |
| অনলাইন এডিটিং | হ্যাঁ |
| অপারেটিং টেম্প. | 0 থেকে +60°C |
| ব্যাটারি | 1747-BA (লো ইন্ডিকেটর সহ) |
| প্রোগ্রামিং | RSLogix 500 |
| স্ট্যাটাস | বন্ধ করা হয়েছে |

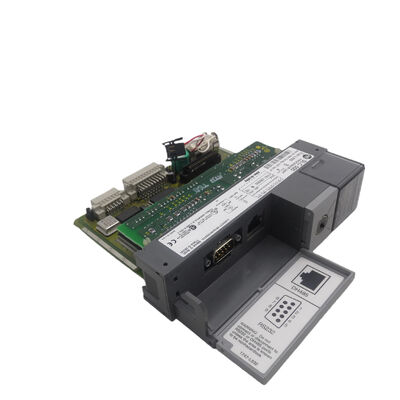

1747-L532-এর দুটি ইন্টিগ্রেটেড কমিউনিকেশন পোর্ট নির্ধারণ করে যে এটি একটি প্ল্যান্টের অটোমেশন নেটওয়ার্কে কীভাবে ফিট করে, এবং RS-232/DH-485 কম্বিনেশন 1990-এর দশকে স্ট্যান্ডার্ড SLC 500 নেটওয়ার্কিং আর্কিটেকচার ছিল।
DH-485 (ডেটা হাইওয়ে 485) হল Allen-Bradley-এর মাল্টি-ড্রপ সিরিয়াল নেটওয়ার্ক যা RS-485 ফিজিক্যাল লেয়ারের উপর নির্মিত, 19.2 kbaud পর্যন্ত গতিতে চলে। 32টি নোড পর্যন্ত একটি একক DH-485 সেগমেন্ট শেয়ার করতে পারে, যার মধ্যে SLC 500 কন্ট্রোলার, PanelView HMI টার্মিনাল এবং 1761-NET-AIC (অ্যাডভান্সড ইন্টারফেস কনভার্টার) বা অনুরূপ অ্যাডাপ্টার ব্যবহার করে PC-ভিত্তিক SCADA সিস্টেম অন্তর্ভুক্ত।
একটি DH-485 নেটওয়ার্কে, 1747-L532 প্রোগ্রাম ডাউনলোড গ্রহণ করতে পারে, অনলাইন মনিটরিং অনুরোধ পরিবেশন করতে পারে, HMI থেকে রিড/রাইট কমান্ড গ্রহণ করতে পারে এবং পিয়ার-টু-পিয়ার মেসেজিংয়ের মাধ্যমে অন্যান্য SLC 500 কন্ট্রোলারের সাথে ডেটা বিনিময় করতে পারে।
RS-232ল্যাপটপ প্রোগ্রামিংয়ের জন্য (আধুনিক পিসিগুলিতে একটি উপযুক্ত RS-232 কেবল থেকে USB-RS232 অ্যাডাপ্টারের মাধ্যমে), DF1 প্রোটোকলের মাধ্যমে যোগাযোগকারী লোকাল HMI প্যানেলের জন্য, এবং ASCII মোডে যোগাযোগকারী প্রিন্টার এবং বারকোড রিডারের মতো বাহ্যিক ডিভাইসগুলির জন্য পয়েন্ট-টু-পয়েন্ট সংযোগ সরবরাহ করে।
RS-232 পোর্টটি DF1 ফুল-ডুপ্লেক্স, DF1 হাফ-ডুপ্লেক্স, DH-485 এবং ASCII মোডগুলির মধ্যে পুনরায় কনফিগার করা যেতে পারে — RSLogix 500-এ একটি সফ্টওয়্যার সেটিং যা একই ফিজিক্যাল পোর্টকে হার্ডওয়্যার পরিবর্তন ছাড়াই বিভিন্ন সংযোগের প্রয়োজন মেটাতে দেয়।
বিস্তৃত নেটওয়ার্কিংয়ের জন্য — ControlNet বা EtherNet/IP-এর সাথে সংযোগ — অতিরিক্ত কমিউনিকেশন মডিউল (DH+ গেটওয়ের জন্য 1747-KE, বা রিমোট I/O স্ক্যানার মডিউল) CPU-এর পাশাপাশি SLC 500 চ্যাসিস স্লটে ইনস্টল করা হয়।
1747-L532 লোকাল চ্যাসিসে রিমোট I/O স্ক্যানার মডিউল এবং DeviceNet স্ক্যানার মডিউলও সমর্থন করে, যা I/O আর্কিটেকচারকে সুবিধা জুড়ে রিমোট র্যাকে প্রসারিত করে।
1747-L532-এর সর্বোচ্চ I/O সংখ্যা 4096 ইনপুট এবং 4096 আউটপুট তিনটি লোকাল চ্যাসিস পর্যন্ত লোকাল I/O এবং রিমোট I/O স্ক্যানার মডিউলের মাধ্যমে রিমোট I/O-এর সংমিশ্রণে পৌঁছানো যায়।
লোকালি, তিনটি চ্যাসিস মোট 30 মডিউল স্লট পর্যন্ত ধারণ করতে পারে, 960 লোকাল I/O পয়েন্ট পর্যন্ত সমর্থন করে (মডিউল নির্বাচন এবং পাওয়ার সাপ্লাই ধারণক্ষমতার উপর নির্ভর করে)। রিমোট I/O এটিকে সম্পূর্ণ 4096 ডিসক্রিট I/O পয়েন্ট পর্যন্ত প্রসারিত করে, লোকাল চ্যাসিসে ইনস্টল করা স্ক্যানার মডিউলের মাধ্যমে রিমোট র্যাকগুলিকে রিমোট I/O কেবলের মাধ্যমে সংযুক্ত করে।
480 অ্যানালগ I/O ধারণক্ষমতা ব্যাপক ইন্সট্রুমেন্টেশন সমর্থন করে — 1746 অ্যানালগ মডিউল পরিবারের জুড়ে 480 অ্যানালগ I/O চ্যানেল (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I, এবং অন্যান্য) কয়েক ডজন সেন্সর এবং কন্ট্রোল লুপ সহ প্রসেসিং অ্যাপ্লিকেশনগুলিকে কভার করে।
1746 I/O মডিউল পরিবারে স্ট্যান্ডার্ড ডিজিটাল এবং অ্যানালগ থেকে বিশেষ ইনপুট প্রকার (থার্মোকাপল, RTD, হাই-স্পিড কাউন্টার) এবং আউটপুট প্রকার (রিলে, ট্রানজিস্টর, অ্যানালগ কারেন্ট, অ্যানালগ ভোল্টেজ) পর্যন্ত 50 টিরও বেশি মডিউল প্রকার অন্তর্ভুক্ত রয়েছে।
SLC 5/03-এর নির্দেশাবলী সেটটি সহজ SLC 5/01 এবং 5/02-এর তুলনায় একটি উল্লেখযোগ্য সম্প্রসারণ ছিল, যা পূর্বে Allen-Bradley-এর আরও ব্যয়বহুল PLC-5 প্ল্যাটফর্মের সাথে যুক্ত নির্দেশাবলী বিভাগগুলিকে অন্তর্ভুক্ত করেছিল:
PID (প্রোপোরশনাল-ইন্টিগ্রাল-ডেরিভেটিভ): বিল্ট-ইন PID নির্দেশাবলী একটি একক নির্দেশাবলীতে একটি সম্পূর্ণ PID কন্ট্রোল লুপ প্রয়োগ করে, একটি প্রক্রিয়া ভেরিয়েবল ইনপুট নেয়, এটিকে একটি সেটপয়েন্টের সাথে তুলনা করে এবং কনফিগারযোগ্য গেইন, অ্যান্টি-উইন্ডআপ এবং ডেরিভেটিভ ফিল্টারিং সহ একটি আউটপুট মান গণনা করে। উপলব্ধ মেমরি এবং স্ক্যান সময় দ্বারা সীমিত একাধিক PID লুপ একই সাথে চলতে পারে।
ফ্লোটিং-পয়েন্ট গণিত: 32-বিট IEEE ফ্লোটিং-পয়েন্ট সংখ্যার উপর যোগ, বিয়োগ, গুণ, ভাগ, ত্রিকোণমিতিক ফাংশন এবং লগারিদম — ইঞ্জিনিয়ারিং ইউনিট স্কেলিং, PID গেইন গণনা এবং ভগ্নাংশ মানের প্রয়োজন এমন যেকোনো অ্যাপ্লিকেশনের জন্য অপরিহার্য।
ASCII নির্দেশাবলী: স্ট্রিং হ্যান্ডলিং, অক্ষর তুলনা এবং ASCII-মোড যোগাযোগের জন্য সিরিয়াল পোর্ট I/O — 1747-L532-কে অতিরিক্ত যোগাযোগ মডিউলের প্রয়োজন ছাড়াই HMI, বারকোড রিডার, প্রিন্টার এবং ওজন যন্ত্রপাতির সাথে টেক্সট ডেটা বিনিময় করতে সক্ষম করে।
STI (নির্বাচনযোগ্য টাইমড ইন্টারাপ্ট): প্রধান স্ক্যান থেকে স্বাধীন একটি নির্দিষ্ট সময় বিরতিতে একটি মনোনীত সাবরুটিন কার্যকর করে — PID লুপ, ডেটা লগিং এবং সময়-সংবেদনশীল ফাংশনগুলিকে প্রধান প্রোগ্রামের স্ক্যান সময়ের পরিবর্তন নির্বিশেষে সামঞ্জস্যপূর্ণ নমুনা হারে চলতে দেয়।
পরোক্ষ ঠিকানা: অ্যারে প্রক্রিয়াকরণ, রেসিপি ব্যবস্থাপনা এবং ডাইনামিক ডেটা অ্যাক্সেস যা নির্দিষ্ট ঠিকানার পরিবর্তে পয়েন্টার মান অনুসরণ করে — নমনীয় ডেটা স্ট্রাকচারগুলিকে সক্ষম করে যা অনেক বাস্তব-বিশ্বের অ্যাপ্লিকেশন প্রোগ্রামকে সহজ করে তুলেছে।
প্রশ্ন 1: 1747-L532 RAM ব্যাকআপের জন্য একটি ব্যাটারি ব্যবহার করে। ব্যাটারি কতক্ষণ চলে এবং এটি মারা গেলে কী হয়?
1747-BA ব্যাটারি সাধারণত 1-3 বছর পর্যন্ত চলে অপারেটিং অবস্থার উপর নির্ভর করে — এটি CPU পাওয়ার ডাউন হলে RAM-এর অবস্থা বজায় রাখে।
CPU-এর BATT LED ব্যাটারির ভোল্টেজ থ্রেশহোল্ডের নিচে নেমে গেলে জ্বলে ওঠে, ক্ষমতা হারানোর আগে আগাম সতর্কতা দেয়। যখন ব্যাটারি ব্যর্থ হয় এবং CPU পাওয়ার হারায়, তখন সমস্ত ব্যাটারি-ব্যাকড RAM ডেটা হারিয়ে যায় — ব্যবহারকারীর প্রোগ্রাম, ডেটা টেবিল এবং রিটেনটিভ ভেরিয়েবল সহ।
যদি একটি ফ্ল্যাশ EPROM ব্যাকআপ মডিউল (1747-M13) ইনস্টল করা থাকে এবং একটি প্রোগ্রাম ব্যাকআপ এতে সেভ করা থাকে, তাহলে CPU পাওয়ার-আপে স্বয়ংক্রিয়ভাবে ফ্ল্যাশ থেকে প্রোগ্রামটি পুনরায় লোড করে, অপারেশন পুনরুদ্ধার করে। ফ্ল্যাশ ব্যাকআপ ছাড়া, প্রোগ্রামটি RSLogix 500 থেকে পুনরায় লোড করতে হবে।
প্রশ্ন 2: স্পেসিফিকেশন 3 লোকাল I/O চ্যাসিস এবং 30 স্লট তালিকাভুক্ত করে। এই 30 স্লট কি প্রতি চ্যাসিসের জন্য, নাকি মোট 30?
30-স্লট সর্বোচ্চ তিনটি লোকাল চ্যাসিস জুড়ে মোট — এটি প্রতি চ্যাসিসে 30 স্লট নয়। পৃথক SLC 500 চ্যাসিস 4, 7, 10 এবং 13 স্লট কনফিগারেশনে আসে। তিনটি 13-স্লট চ্যাসিস শারীরিকভাবে 39 স্লট অবস্থান সরবরাহ করবে, তবে 1747-L532 প্রসেসর তার লোকাল I/O কনফিগারেশনে মোট সর্বোচ্চ 30 মডিউল স্লট সমর্থন করে।
CPU নিজেই একটি স্লট দখল করে, যা তিনটি চ্যাসিস জুড়ে I/O এবং কমিউনিকেশন মডিউলের জন্য 29টি স্লট ছেড়ে দেয়।
30টির বেশি লোকাল মডিউল স্লটের জন্য, রিমোট I/O স্ক্যানার মডিউল সিস্টেমটিকে রিমোট র্যাকে প্রসারিত করে।
প্রশ্ন 3: 1747-L532 কি একটি EtherNet/IP নেটওয়ার্কে আধুনিক Allen-Bradley CompactLogix বা ControlLogix কন্ট্রোলারের সাথে যোগাযোগ করতে পারে?
1747-L532 EtherNet/IP সমর্থন করে না। এর বিল্ট-ইন কমিউনিকেশন হল RS-232 এবং DH-485।
EtherNet/IP-এর উপর SLC 5/03 এবং একটি আধুনিক Logix প্ল্যাটফর্মের মধ্যে যোগাযোগ করার জন্য SLC 500 চ্যাসিসে একটি অতিরিক্ত 1747-KFC15 ইথারনেট ইন্টারফেস মডিউল ইনস্টল করার প্রয়োজন হয়, যা SLC 500-কে EtherNet/IP-এর সাথে সংযুক্ত করে এবং দুটি কন্ট্রোলার পরিবারের মধ্যে MSG নির্দেশাবলী ডেটা বিনিময় সক্ষম করে।
বিকল্পভাবে, 1761-NET-AIC এবং বিভিন্ন প্রোটোকল গেটওয়ে SLC 5/03-এর RS-232/DH-485 এবং EtherNet/IP নেটওয়ার্কগুলির মধ্যে সংযোগ স্থাপন করতে পারে।
সরাসরি, মধ্যস্থতাবিহীন EtherNet/IP যোগাযোগ হল SLC 5/05 (1747-L551/L552/L553) ভ্যারিয়েন্টের একটি ক্ষমতা, 5/03 নয়।
প্রশ্ন 4: অনলাইন প্রোগ্রামিং (রানটাইম এডিটিং) কি সম্পূর্ণরূপে সমর্থিত, এবং কোন সীমাবদ্ধতা আছে?
হ্যাঁ, SLC 5/03 অনলাইন প্রোগ্রামিং সমর্থন করে — REM RUN মোডে প্রসেসর থাকা অবস্থায় প্রোগ্রাম স্ক্যান বন্ধ না করে ল্যাডার রাং যোগ করা, পরিবর্তন করা এবং মুছে ফেলা। কিছু অপারেশনাল সীমাবদ্ধতা রয়েছে: ইঞ্জিনিয়ার এটি গ্রহণ না করা পর্যন্ত সম্পাদনাটি একটি সম্পাদনা অঞ্চলে রাখা হয়, যে সময়ে রাং লাইভ হয়।
জটিল নির্দেশাবলী (ফাইল নির্দেশাবলী, SFC উপাদান) ধারণকারী রাংগুলিতে সম্পাদনা সীমাবদ্ধতা থাকতে পারে।
অনলাইন সম্পাদনার সময়, প্রসেসর আউটপুটগুলি স্ক্যান এবং নিয়ন্ত্রণ করা চালিয়ে যায় — একটি ভুল সম্পাদনা যা একটি ভুল আউটপুট তৈরি করে তা অবিলম্বে সক্রিয় হয়, তাই চলমান যন্ত্রপাতিতে সম্পাদনার সময় সতর্কতা প্রয়োজন।
অনলাইন প্রোগ্রামিংয়ের জন্য কী সুইচটির REM অবস্থান নির্বাচন করতে হবে; RUN অবস্থান প্রোগ্রাম পরিবর্তনগুলি লক করে দেয়।
প্রশ্ন 5: 1747-L532 বন্ধ করা হয়েছে। Allen-Bradley প্রস্তাবিত মাইগ্রেশন পাথ কী?
Rockwell Automation SLC 500 থেকে CompactLogix প্ল্যাটফর্মে (1769-L3x বা 1769-L4x সিরিজ) সরাসরি কার্যকরী প্রতিস্থাপন হিসাবে মাইগ্রেশনের সুপারিশ করে।
CompactLogix কন্ট্রোলারগুলি EtherNet/IP নেটিভভাবে, উল্লেখযোগ্যভাবে বড় মেমরি এবং I/O ক্ষমতা, Studio 5000 Logix Designer প্রোগ্রামিং, এবং সমস্ত বর্তমান Allen-Bradley PLC পোর্টফোলিও জুড়ে ব্যবহৃত একই কোর Logix-ফ্যামিলি নির্দেশাবলী সেট সরবরাহ করে।
Rockwell-এর মাইগ্রেশন সেন্টার RSLogix 500-to-Studio 5000 মাইগ্রেশন গাইড এবং SLC 500 প্রোগ্রামগুলিকে Logix ফরম্যাটে রূপান্তর করার জন্য অ্যাপ্লিকেশন নোট সহ সহায়তা সরঞ্জাম সরবরাহ করে।
কিছু SLC 500 I/O মডিউলগুলি CompactLogix সিস্টেমে রিমোট I/O হিসাবে 1747-AENTR ইথারনেট অ্যাডাপ্টারগুলির সাথে পুনরায় ব্যবহার করা যেতে পারে, যা মাইগ্রেশনের সময় ফিল্ড ওয়্যারিং বিনিয়োগ সংরক্ষণ করে।
