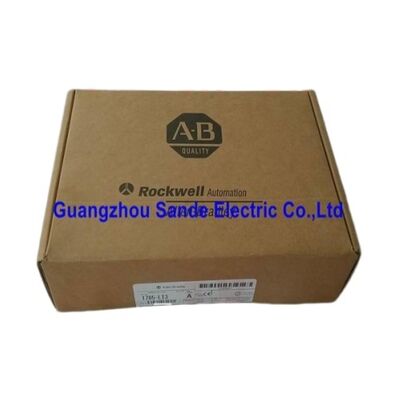

প্রসেসর মডিউল 1785-LT3 1785LT3 1785-LT3

১৭৮৫-এলটি৩। পিএলসি-৫/১২ প্রসেসর ৬ কে ওয়ার্ড এসআরএএম/১×ডিএইচ+/১×রিমোট আই/ও/২.৫এ @৫ভিডিসি/অবসারিত লিগ্যাসি রিপেয়ার

পিএলসি-৫/১২ PLC-৫ পরিবারের মধ্যে এর অবস্থান

পিএলসি-৫ প্রসেসর পরিবারটি একটি বিস্তৃত মেমোরি ক্যাপাসিটি এবং যোগাযোগ চ্যানেল গণনা ¢ থেকে শুরু করে ছোট 5/11 এবং 5/12 ভেরিয়েন্ট থেকে 5/60 এবং 5/80 পর্যন্ত।1785-LT3 (PLC-5/12) এন্ট্রি স্তরের কাছাকাছি অবস্থিত: 6K শব্দ প্রোগ্রাম এবং ডেটা মেমরি, এক DH + চ্যানেল, এবং এক দূরবর্তী I / O চ্যানেল।

এই পণ্য পরিসরে বর্ণিত বৃহত্তর পিএলসি -5 প্রসেসরগুলির সাথে প্রসঙ্গে, পিএলসি -5 / 12 এর পিএলসি -5 / 60 এর 64K শব্দের তুলনায় 6K শব্দ রয়েছে।এটিতে একটি ডিএইচ + চ্যানেল রয়েছে (রিওর সাথে ভাগ করা হয়েছে) 5/60 এ চারটি স্বাধীন ডিএইচ + / রিও চ্যানেলের তুলনায়এটি পিএলসি-৫/১২ কে ছোট, সহজ মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে দৃ firm়ভাবে স্থাপন করে conডেডিকেটেড প্রসেসিং স্টেশন যেখানে মোট প্রোগ্রাম এবং ডেটা মেমরি 6K সীমার মধ্যে ফিট করে এবং একটি যোগাযোগ চ্যানেল সমস্ত নেটওয়ার্কিং চাহিদা পরিবেশন করে.

৫ ভিডিসি এ ২.৫ এ ব্যাকপ্লেন বর্তমান হল I/O র্যাকের জন্য উপলব্ধ শক্তি বাজেট। I/O মডিউল নির্বাচন এই সীমা বিবেচনা করতে হবে;অনেকগুলি অ্যানালগ মডিউল সহ একটি পূর্ণ র্যাক সরবরাহের সক্ষমতার কাছাকাছি আসতে পারে.

মূল বৈশিষ্ট্যাবলী

ডিএইচ+ এবং রিমোট আই/ও ∙ এক চ্যানেল, দুটি ভূমিকা

১৭৮৫-এলটি৩ একটি যোগাযোগ চ্যানেল প্রদান করে যা ডিএইচ+ বা রিমোট আই/ও হিসেবে কাজ করতে পারেঃ

DH+ (ডেটা হাইওয়ে প্লাস): পিএলসি-৫/১২ প্রোগ্রামিং অ্যাক্সেস, অন্যান্য পিএলসি-৫ কন্ট্রোলারগুলির সাথে পিয়ার-টু-পিয়ার ডেটা এক্সচেঞ্জ এবং এইচএমআই যোগাযোগের জন্য একটি ডিএইচ+ নেটওয়ার্ক সেগমেন্টের সাথে সংযোগ স্থাপন করে (প্যানেলভিউ টার্মিনাল,SCADA 1784-KT গেটওয়ের মাধ্যমে).

রিমোট আই/ওঃPLC-5/12 রিমোট I/O ক্যাবলের মাধ্যমে সংযুক্ত দূরবর্তী I/O র্যাকগুলি স্ক্যান করে। দূরবর্তী র্যাকগুলি স্থানীয় র্যাকের বাইরে 1785-LT3 সিস্টেমের I/O ক্ষমতা প্রসারিত করে,প্রধান নিয়ন্ত্রণ প্যানেল থেকে শারীরিকভাবে পৃথক মেশিন বিভাগে I/O মডিউল বিতরণ.

অ্যাপ্লিকেশন দৃশ্যকল্প

স্বতন্ত্র মেশিন নিয়ন্ত্রণঃএকটি বিশেষ 6K প্রোগ্রাম একটি একক মেশিন ফাংশন পরিচালনা করে, একটি পঞ্চ প্রেস চক্র, একটি কনভেয়র গতি নিয়ন্ত্রণ লুপ, একটি ভর্তি স্টেশন ক্রম।DH + চ্যানেল একটি প্রোগ্রামিং ওয়ার্কস্টেশন এবং একটি প্যানেলভিউ অপারেটর টার্মিনালের সাথে PLC-5/12 সংযোগ করে.

দূরবর্তী I/O সম্প্রসারণঃপ্রধান কন্ট্রোল প্যানেলে পিএলসি-৫/১২ সিপিইউ র্যাক রয়েছে; মেশিনের একটি দূরবর্তী I/O র্যাক ফিল্ড সেন্সর এবং অ্যাকচুয়েটর তারের সংগ্রহ করে।1785-LT3 এর রিমোট I / O চ্যানেলটি স্বাভাবিক স্ক্যান চক্রের অংশ হিসাবে রিমোট র্যাকটি স্ক্যান করে.

ইনস্টল করা PLC-5/12 সিস্টেমে প্রতিস্থাপনঃ1785-LT3 1990 এবং 2000 এর দশকে ইনস্টল করা মেশিন এবং প্রক্রিয়াগুলিতে উপস্থিত হয় যা এখনও উত্পাদনে রয়েছে। একটি সরাসরি প্রসেসর প্রতিস্থাপন প্রোগ্রাম পরিবেশ সংরক্ষণ করে, I / O ঠিকানা,ইনস্টল করা সিস্টেমের DH+ নেটওয়ার্ক আচরণ.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ১৭৮৫-এলটি৩ পিএলসি-৫/১২ এর সর্বাধিক আই/ও সংখ্যা কত?

পিএলসি-৫/১২ এর মেমরির আকার এবং আই/ও ইমেজ টেবিলের উপর ভিত্তি করে একটি সংজ্ঞায়িত সর্বাধিক আই/ও পয়েন্ট গণনা সমর্থন করে। ৬ কে শব্দ মেমরির সাথে, ব্যবহারযোগ্য আই/ও ইমেজ টেবিল বৃহত্তর পিএলসি-৫ ভেরিয়েন্টের তুলনায় ছোট।PLC-5/12 পণ্য তথ্য শীট থেকে নির্দিষ্ট I/O ক্ষমতা সীমা নিশ্চিত করা উচিত ∙ এটি PLC-5/60 এর 3072 পয়েন্ট ক্ষমতা থেকে উল্লেখযোগ্যভাবে কম. সম্প্রসারিত I/O প্রয়োজন ইনস্টলেশনের জন্য, রিমোট I/O র্যাক একক RIO চ্যানেলের মাধ্যমে সংযুক্ত 1785-LT3 এর ঠিকানা সীমাবদ্ধতার মধ্যে অতিরিক্ত I/O ক্ষমতা প্রদান করে।

প্রশ্ন ২: ১৭৮৫-এলটি-৩ এর জন্য কোন প্রোগ্রামিং সফটওয়্যার ব্যবহার করা হয়?

RSLogix 5 হল PLC-5 পরিবার সহ PLC-5/12 এর জন্য প্রোগ্রামিং পরিবেশ। সংযোগটি একটি 1784-KT, 1784-KTX বা সামঞ্জস্যপূর্ণ DH+ ইন্টারফেস ব্যবহার করে DH+ চ্যানেলের মাধ্যমে হয়,অথবা আধুনিক প্রোগ্রামিং ল্যাপটপের জন্য 1784-U2DHP ইউএসবি-টু-ডিএইচ+ অ্যাডাপ্টারের মাধ্যমে. প্রোগ্রামটি 6K-ওয়ার্ড SRAM-এ সংরক্ষণ করা হয়; ব্যাটারি ব্যাকআপ পাওয়ার ক্ষতির মাধ্যমে প্রোগ্রাম সংরক্ষণ করে।

প্রশ্ন 3: 1785-এলটি 3 সরাসরি ইথারনেট / আইপি নেটওয়ার্কে যোগাযোগ করতে পারে?

নং. 1785-এলটি 3 এর স্থানীয় যোগাযোগ চ্যানেল হিসাবে ডিএইচ + এবং রিমোট আই / ও সরবরাহ করে। ইথারনেট / আইপি স্থানীয়ভাবে সমর্থিত নয়। ডিএইচ + এবং ইথারনেট / আইপি এর মধ্যে ব্রিজিংয়ের জন্য একটি বাহ্যিক গেটওয়ে ডিভাইস প্রয়োজন।ডিএইচ + চ্যানেল একই সেগমেন্টের অন্যান্য ডিএইচ +- সক্ষম পিএলসি -5 এবং এসএলসি 500 নিয়ামকদের সাথে প্রোগ্রামিং অ্যাক্সেস এবং পিয়ার যোগাযোগের অনুমতি দেয়.

প্রশ্ন ৪ঃ এসআরএএম ব্যাটারি কতদিন স্থায়ী হয় এবং ব্যর্থ হলে কী হয়?

পিএলসি-৫ প্রসেসরটি পাওয়ার হ্রাসের সময় এসআরএমে প্রোগ্রাম এবং ডেটা ধরে রাখতে একটি লিথিয়াম ব্যাটারি ব্যবহার করে। ব্যাটারির জীবন সাধারণত অবস্থার উপর নির্ভর করে 1 ¢ 5 বছর।ব্যাটারির ভোল্টেজ রিটেনশন থ্রেশহোল্ডের নিচে নেমে গেলে একটি BATT সূচক আলোকিত হয়. বিদ্যুতের ক্ষতির সাথে ব্যাটারি ব্যর্থ হলে, সমস্ত এসআরএএম সামগ্রী প্রোগ্রাম এবং ডেটা হারিয়ে যায়।EEPROM ব্যাক-আপ মডিউল (যদি 1785-LT3 এর সাথে সামঞ্জস্যপূর্ণ হয়) পাওয়ার-আপের সময় স্বয়ংক্রিয় প্রোগ্রাম পুনরুদ্ধারের জন্য অ-অস্থির প্রোগ্রাম স্টোরেজ সরবরাহ করে.

প্রশ্ন ৫ঃ পিএলসি-৫/১২ (১৭৮৫-এলটি৩) এর সাথে পিএলসি-৫/১৫ এর তুলনা কী?

পিএলসি-৫/১২ এর ব্যবহারকারীর মেমরি ৬ কে শব্দ এবং একটি ডিএইচ+/আরআইও চ্যানেল রয়েছে। পিএলসি-৫/১৫ আরও বেশি মেমরি (সাধারণত ভেরিয়েন্টের উপর নির্ভর করে ৮ কে বা তার বেশি) সরবরাহ করে এবং দুটি যোগাযোগ চ্যানেল সরবরাহ করতে পারে।আরও প্রোগ্রাম স্পেস বা দ্বি-চ্যানেল যোগাযোগের প্রয়োজন এমন ইনস্টলেশনের জন্য, PLC-5/15 বা বৃহত্তর PLC-5 ভেরিয়েন্টগুলি আরও উপযুক্ত। প্রতিস্থাপনের অর্ডার দেওয়ার আগে ইনস্টল করা প্রসেসর মডেলটি নিশ্চিত করুন30) সরাসরি মেমরি এবং ক্ষমতা বর্গ চিহ্নিত করে.
