যোগাযোগপ্রসেসর 6GK7443-1EX20-0XE0 6GK7 443-1EX20-0XE0 6GK7443-1EX2O-OXEO

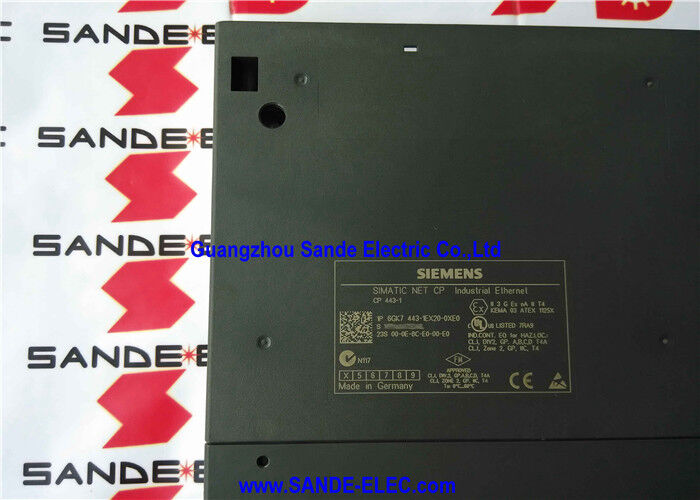

সিমেন্স 6GK7443-1EX20-0XE0∙ সিপি 443-1 কমিউনিকেশন প্রসেসর S7-400 ইন্ডাস্ট্রিয়াল ইথারনেট, ডুয়াল আরজে45 10/100 এমবিট/সেকেন্ড, প্রোফিনেট আইও কন্ট্রোলার, 128 সংযোগ, এসএনএমপি ভি2 / ডিএইচসিপি / ওয়েব ডায়গনিস্টিকস

সংক্ষিপ্ত বিবরণ

দ্যসিমেন্স 6GK7443-1EX20-0XE0is the CP 443-1 communications processor for the SIMATIC S7-400 — the Industrial Ethernet interface module that connects the S7-400 PLC rack directly to 10/100 Mbit/s Ethernet networks while simultaneously acting as a PROFINET IO controller for distributed I/O systems.

এস৭-৪০০ মডিউল হাইয়ারারচিতে, সিপি ৪৪৩-১ পিসিপি মডিউলগুলির সাথে ব্যাকপ্লেনে প্লাগ করে এবং সিপিইউ থেকে স্বাধীনভাবে পুরো নেটওয়ার্ক যোগাযোগের বোঝা বহন করে।ইথারনেট প্রোটোকল প্রসেসিং অপসারণ যাতে সিপিইউ তার পিএলসি প্রোগ্রাম এক্সিকিউশনে ফোকাস করে থাকে যোগাযোগের ওভারহেড ছাড়াই স্ক্যান চক্রের কর্মক্ষমতা হ্রাস করে.

EX20 ভেরিয়েন্টের সবচেয়ে স্বতন্ত্র হার্ডওয়্যার বৈশিষ্ট্যটি হ'ল এর ইন্টিগ্রেটেড দুই-পোর্ট রিয়েল-টাইম সুইচ যা ERTEC 400 চিপের চারপাশে নির্মিত।

The two RJ45 ports are not two independent network connections — they share one IP address and form a switch that allows the module to participate in both linear (daisy-chain) and ring topologies without an external switch.

This is directly relevant for PROFINET IO installations where the linear topology through device-to-device connections reduces hardware cost and cabinet space compared to star-wired architectures requiring a central switch at every tier.

রিং টোপোলজি, যখন মিডিয়া রিডান্ডান্সি প্রোটোকল (এমআরপি) এর সাথে মিলিত হয়, তখন নেটওয়ার্কটি স্বয়ংক্রিয়ভাবে একটি একক ক্যাবল বা সুইচ ব্যর্থতার পরে পুনরুদ্ধার করতে পারে,ত্রুটির সময় প্রোফিনেট আইও ডিভাইসগুলি অনলাইনে রাখা.

মাল্টি প্রোটোকল মোডে 128 টি সক্রিয় সংযোগে, সিপি 443-1 এক্স 20 একই সাথে এস 7 ডেটা এক্সচেঞ্জ সংযোগ, খোলা টিসিপি / আইপি সকেট সংযোগ, প্রোফিনেট আইও নিয়ামক লিঙ্কগুলির মিশ্রণ বজায় রাখতে পারে,এবং S5 সামঞ্জস্যপূর্ণ ডিভাইসগুলির সাথে SEND/RECEIVE সেশনগুলিকে ¢ সমস্ত একই সাথে সক্রিয় এবং সমস্ত সিপি নিজস্ব প্রসেসর দ্বারা স্বাধীনভাবে পরিচালিত হয়।

সিপিটি S7-400 সিপিইউতে র্যাকের একটি স্ট্যান্ডার্ড মডিউল হিসাবে উপস্থিত হয়, কনফিগারেশনের সময় নেটপ্রোতে সংজ্ঞায়িত শেয়ার্ড সিপিইউ মেমরি এলাকার মাধ্যমে ডেটা এক্সচেঞ্জ পরিচালিত হয়।

মূল বৈশিষ্ট্যাবলী

যোগাযোগ সেবা
