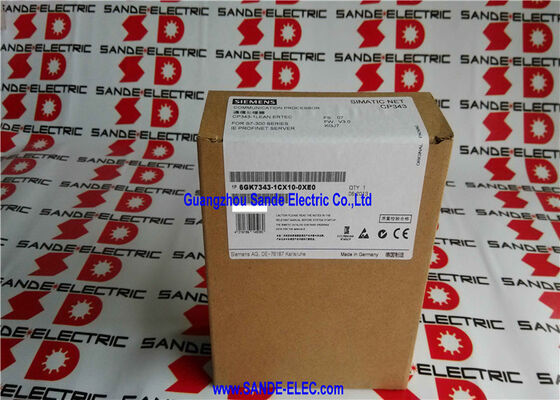

সিম্যাটিক নেট লিন কমিউনিকেশন প্রসেসর 6GK7343-1CX10-0XE0 6GK7 343-1CX10-0XE0 6GK7343-1CX1O-OXEO

Siemens 6GK7343-1CX10-0XE0 | SIMATIC NET CP 343-1 Lean — S7-300 ইন্ডাস্ট্রিয়াল ইথারনেট কমিউনিকেশন প্রসেসর, TCP/IP, PROFINET IO ডিভাইস, ইন্টিগ্রেটেড 2-পোর্ট সুইচ, 2×RJ45

পার্ট নম্বর: 6GK7343-1CX10-0XE0

প্রস্তুতকারক: Siemens AG (জার্মানি)

সুইচ: ইন্টিগ্রেটেড 2-পোর্ট সুইচ (ERTEC 200 চিপ) — একটি IE ইন্টারফেসে 2টি ফিজিক্যাল RJ45 পোর্ট সরবরাহ করে

ফিজিক্যাল পোর্ট: 2 × RJ45 (10/100 Mbit/s)

কমিউনিকেশন প্রোটোকল:

• TCP/IP (RFC 1006 সহ এবং ছাড়া SEND/RECEIVE)
• UDP (SEND/RECEIVE)
• মাল্টিকাস্ট (UDP)
• ISO-on-TCP ট্রান্সপোর্ট (RFC 1006)
• ফেচ/রাইট (PG/OP অ্যাক্সেস)
• S7 কমিউনিকেশন (সার্ভার ফাংশন)
• PROFINET IO ডিভাইস

সংক্ষিপ্ত বিবরণ

The Siemens 6GK7343-1CX10-0XE0 হল CP 343-1 Lean — SIMATIC S7-300 প্ল্যাটফর্মের জন্য সাশ্রয়ী মূল্যের ইন্ডাস্ট্রিয়াল ইথারনেট কমিউনিকেশন প্রসেসর।

এটি CPU-এর পাশাপাশি S7-300 র‍্যাকে একটি একক স্লট দখল করে এবং সেই স্লট থেকে এটি S7-300-এর সম্পূর্ণ ইন্ডাস্ট্রিয়াল ইথারনেট কমিউনিকেশন পরিচালনা করে: SCADA সার্ভার, HMI প্যানেল এবং অন্যান্য PLC-এর সাথে সংযোগ বজায় রাখা; PROFINET IO ডিভাইস হিসাবে সাইক্লিক প্রসেস ডেটা বিনিময় করা; এবং STEP 7 / TIA Portal ওয়ার্কস্টেশন থেকে ইথারনেটের মাধ্যমে প্রোগ্রামিং অ্যাক্সেস সরবরাহ করা।

CP 343-1 পরিবারের মধ্যে "Lean" পদবি এটিকে এন্ট্রি-লেভেল ভ্যারিয়েন্ট হিসাবে চিহ্নিত করে — পূর্ণ CP 343-1 (6GK7343-1EX30) এর চেয়ে কমিউনিকেশন রিসোর্সে হালকা কিন্তু S7-300 ইথারনেট অ্যাপ্লিকেশনের বেশিরভাগ প্রয়োজনীয় কমিউনিকেশন পরিস্থিতি কভার করে।

ISO ট্রান্সপোর্ট (RFC 1006) সহ TCP/IP, S7 কমিউনিকেশন, PROFINET IO ডিভাইস, ফেচ/রাইট এবং UDP সবই উপস্থিত; Lean পূর্ণ CP 343-1 এর তুলনায় যা বাদ দেয় তা প্রধানত এক্সটেন্ডেড ক্লায়েন্ট-সাইড S7 কমিউনিকেশন (এটি সার্ভার হিসাবে S7 কমিউনিকেশন সমর্থন করে কিন্তু সক্রিয় ক্লায়েন্ট হিসাবে নয়), এবং নির্দিষ্ট উচ্চ-ভলিউম যুগপৎ সংযোগ সংখ্যা।

HMI কানেক্টিভিটি, রিমোট প্রোগ্রামিং, SCADA ডেটা সংগ্রহ এবং PROFINET IO ডিভাইস ইন্টিগ্রেশনের জন্য, Lean সম্পূর্ণ সক্ষম।

ইন্টিগ্রেটেড 2-পোর্ট ERTEC 200 সুইচ একটি অর্থপূর্ণ ব্যবহারিক বৈশিষ্ট্য।

একটি প্রচলিত সিঙ্গেল-পোর্ট ইথারনেট মডিউলের জন্য PLC-এর নিচে একাধিক ডিভাইস সংযোগ করার জন্য একটি পৃথক এক্সটার্নাল সুইচের প্রয়োজন হয় — একটি খরচ এবং স্থানের অতিরিক্ত যা একটি প্ল্যান্টে S7-300 স্টেশনের সংখ্যা বাড়ার সাথে সাথে যোগ হয়।

CP 343-1 Lean-এর বিল্ট-ইন 2-পোর্ট সুইচ মানে দুটি ইথারনেট ডিভাইস (উদাহরণস্বরূপ, প্ল্যান্ট ব্যাকবোন কেবল এবং একটি HMI প্যানেল বা অন্য কোনো ডিভাইস) কোনো এক্সটার্নাল সুইচ হার্ডওয়্যার ছাড়াই সরাসরি CP-এর সাথে সংযোগ করতে পারে।

এটি প্যানেলের ফুটপ্রিন্ট কমায়, সুইচের পাওয়ার সাপ্লাই এবং DIN-রেল মাউন্টিং বাদ দেয় এবং ওয়্যারিং সহজ করে।

মূল স্পেসিফিকেশন

প্রোটোকল স্যুট — প্রতিটি পরিষেবা কী করে

TCP/IP SEND/RECEIVE সহ: মৌলিক ডেটা এক্সচেঞ্জ মেকানিজম। S7-300 CPU রিমোট পার্টনারদের সাথে TCP সংযোগ খুলতে এবং ডেটা বিনিময় করতে STEP 7-এর AG_SEND / AG_RECV লাইব্রেরি ব্লক (বা সমতুল্য TIA Portal TCON/TSEND/TRECV ব্লক) ব্যবহার করে।

RFC 1006 (র' TCP) ছাড়া, এটি যেকোনো TCP/IP ডিভাইসের সাথে যোগাযোগ করে — SCADA সার্ভার, পিসি-ভিত্তিক হিস্টোরিয়ান সিস্টেম, থার্ড-পার্টি কন্ট্রোলার — বিক্রেতা নির্বিশেষে।

RFC 1006 (ISO-on-TCP) সহ, ট্রান্সপোর্টটি অন্যান্য সিমেন্স ডিভাইস এবং পুরানো ইন্ডাস্ট্রিয়াল প্রোটোকলগুলির সাথে সামঞ্জস্যের জন্য ISO ট্রান্সপোর্ট লেয়ার সেগমেন্টগুলিকে এনক্যাপসুলেট করে যা নেটিভভাবে ISO ট্রান্সপোর্ট ব্যবহার করত।

UDP SEND/RECEIVE এবং মাল্টিকাস্ট সহ: UDP-ভিত্তিক এক্সচেঞ্জ সংযোগবিহীন — কোনো স্থায়ী সংযোগ বজায় রাখার প্রয়োজন নেই, কম ওভারহেড, সাইক্লিক ডেটা ব্রডকাস্ট এবং ওয়ান-টু-মেনি কমিউনিকেশনের জন্য উপযুক্ত। মাল্টিকাস্ট CP-কে একাধিক রিসিভারের কাছে ডেটা পাঠাতে সক্ষম করে প্রতিটি রিসিভারের জন্য ট্রান্সমিশন পুনরাবৃত্তি না করে, প্ল্যান্ট-ব্যাপী স্ট্যাটাস ব্রডকাস্ট বা টাইম সিঙ্ক্রোনাইজেশনের জন্য দরকারী।

PROFINET IO ডিভাইস: CP 343-1 Lean একটি PROFINET IO ডিভাইস হিসাবে কাজ করতে পারে — S7-300-এর I/O ডেটাকে একটি PROFINET IO কন্ট্রোলারের সাইক্লিক IO এক্সচেঞ্জে স্থাপন করে।

এই ভূমিকায়, CP 343-1 Lean সহ S7-300 একটি PROFINET IO কন্ট্রোলারের কাছে (সম্ভবত একটি বড় S7-400 বা S7-1500 সিস্টেম মাস্টার হিসাবে কাজ করছে) একটি রিমোট I/O ডিভাইস হিসাবে প্রদর্শিত হয়, যেখানে CP PROFINET সাইক্লিক ডেটা এক্সচেঞ্জ পরিচালনা করে।

এটি সেই প্রক্রিয়া যা S7-300 সিস্টেমগুলিকে PROFINET-ভিত্তিক প্ল্যান্ট আর্কিটেকচারে একীভূত করতে দেয় যা S7-300-এর নিজস্ব PROFINET CPU ভ্যারিয়েন্টের আগে তৈরি হয়েছিল।

ফেচ/রাইট: এই প্রোটোকলটি একটি রিমোট ডিভাইসকে (PG, PC, বা SCADA সিস্টেম) কোনো ল্যাডার প্রোগ্রাম কমিউনিকেশন পরিচালনা ছাড়াই সরাসরি S7-300-এর ডেটা ব্লক থেকে পড়তে বা লিখতে দেয়।

ফেচ/রাইট একটি পোলিং প্রোটোকল — রিমোট ডিভাইস প্রতিটি রিড বা রাইট শুরু করে; CP সরাসরি CPU-এর ডেটা অ্যাক্সেস করে প্রতিক্রিয়া জানায়।

এটি SCADA ইন্টিগ্রেশনকে সহজ করে কারণ SCADA সিস্টেম S7-300 ডেটা অ্যাড্রেসগুলিকে সরাসরি তার নিজস্ব ট্যাগ ডাটাবেসের সাথে ম্যাপ করতে পারে।

S7 কমিউনিকেশন (সার্ভার): CP 343-1 Lean সার্ভার রোলে S7 কমিউনিকেশন সমর্থন করে — এটি অন্যান্য S7 ডিভাইস বা S7-সামঞ্জস্যপূর্ণ ক্লায়েন্টদের (যেমন সিমেন্স HMI প্যানেলগুলি S7 প্রোটোকল মোডে যোগাযোগ করছে) থেকে S7 কমিউনিকেশন অনুরোধগুলিতে সাড়া দেয়।

একটি সার্ভার হিসাবে, এটি অন্যান্য ডিভাইসগুলিকে তার CPU-এর ডেটা পড়তে এবং লিখতে দেয়।

Lean ভ্যারিয়েন্ট সক্রিয় ক্লায়েন্ট হিসাবে S7 কমিউনিকেশন শুরু করে না; সক্রিয় ক্লায়েন্ট S7 মেসেজিংয়ের জন্য, CPU-এর নিজস্ব STEP 7 PUT/GET ব্লকগুলি CP ছাড়াই সীমিত S7 কমিউনিকেশনের জন্য ব্যবহার করা যেতে পারে।

PG ছাড়া মডিউল প্রতিস্থাপন এবং LAN এর মাধ্যমে ইনিশিয়ালাইজেশন

দুটি অপারেশনাল বৈশিষ্ট্য বাস্তব রক্ষণাবেক্ষণের পরিস্থিতি মোকাবেলা করে:

LAN এর মাধ্যমে ইনিশিয়ালাইজেশন মানে হল যে একটি নতুন CP 343-1 Lean-এর IP ঠিকানা এবং PROFINET ডিভাইস নাম প্রোগ্রামিং ডিভাইসকে ফিজিক্যালি PLC-এর সাথে সংযুক্ত না করেই ইথারনেট নেটওয়ার্কের উপর রিমোটলি অ্যাসাইন করা যেতে পারে।

যখন একটি প্রতিস্থাপন CP একটি রিমোট প্ল্যান্টে পৌঁছায়, তখন একই ইথারনেট নেটওয়ার্কে একটি STEP 7 বা TIA Portal ওয়ার্কস্টেশন STEP 7-এর সাথে অন্তর্ভুক্ত NDIS-ভিত্তিক নেটওয়ার্ক সরঞ্জামগুলি ব্যবহার করে মডিউলের নেটওয়ার্ক পরিচয় — IP ঠিকানা, সাবনেট মাস্ক, রাউটার — অ্যাসাইন করে।

একটি পরিষেবা প্রকৌশলীর ল্যাপটপ মেশিনে নিয়ে আসার প্রয়োজন ছাড়াই মডিউলটি অনলাইন এবং কার্যকরী।

PG ছাড়া মডিউল প্রতিস্থাপনএই ধারণাটি প্রসারিত করে: CP তার কনফিগারেশন নন-ভোলাটাইল মেমরিতে সংরক্ষণ করে।

যখন একই র‍্যাক স্লটে একটি প্রতিস্থাপন CP 343-1 Lean ইনস্টল করা হয়, তখন এটি পাওয়ার-আপের সময় স্বয়ংক্রিয়ভাবে S7-300 CPU-এর মেমরি থেকে তার কনফিগারেশন ডাউনলোড করে — CPU জানে কোন CP কনফিগারেশন তার র‍্যাকে belongs করে এবং এটি নতুন মডিউলে স্থানান্তর করে।

পরিষেবা প্রকৌশলী ফিজিক্যাল মডিউল ইনস্টল করে; সিস্টেম বাকিটা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: CP 343-1 Lean শুধুমাত্র সার্ভার হিসাবে S7 কমিউনিকেশন সমর্থন করে। অন্যান্য S7 কন্ট্রোলারের সাথে ডেটা বিনিময়ের জন্য এর অর্থ কী?

সার্ভার মোডে, CP 343-1 Lean অন্যান্য সিমেন্স ডিভাইস থেকে S7 কমিউনিকেশন অনুরোধগুলিতে সাড়া দেয় কিন্তু নিজে এই ধরনের অনুরোধ শুরু করে না।

এর মানে হল একটি STEP 7 বা TIA Portal ইঞ্জিনিয়ারিং স্টেশন CPU-এর ডেটা অ্যাক্সেস করতে পারে, এবং PUT/GET নির্দেশাবলী শুরু করে এমন অন্যান্য S7 কন্ট্রোলারগুলি এই CPU-এর ডেটা ব্লকগুলিতে ডেটা পড়তে এবং লিখতে পারে।

CP 343-1 Lean সাইডের CPU ইথারনেটের মাধ্যমে একটি রিমোট S7 কন্ট্রোলার থেকে সক্রিয়ভাবে ডেটা পড়তে, এটি হয় CP-এর STEP 7 S7 সংযোগের সাথে STEP 7 PUT/GET ফাংশন ব্লক ব্যবহার করতে হবে (যা একই প্রকল্পের মধ্যে কাজ করে) অথবা TCP/IP SEND/RECEIVE যদি রিমোট কন্ট্রোলার একটি TCP সার্ভারও চালায়।

প্রশ্ন ২: ইন্টিগ্রেটেড সুইচে 2টি RJ45 পোর্ট আছে। CP 343-1 Lean কি লাইন বা রিং টপোলজি সমর্থন করে, নাকি শুধুমাত্র স্টার?

2-পোর্ট ইন্টিগ্রেটেড সুইচ স্টার এবং লাইন (ডেইজি-চেইন) উভয় টপোলজি সমর্থন করে।

একটি লাইন টপোলজিতে, একটি RJ45 আপস্ট্রিম নেটওয়ার্ক ডিভাইসের (সুইচ বা অন্য CP) সাথে সংযোগ করে এবং অন্যটি পরবর্তী ডাউনস্ট্রিম ডিভাইসের সাথে সংযোগ করে — প্রতিটি সংযোগ পয়েন্টের জন্য একটি কেন্দ্রীয় সুইচের প্রয়োজন ছাড়াই CP 343-1 Lean মডিউলগুলির একটি চেইন তৈরি করে।

এটি প্যানেল সারি বা উৎপাদন লাইনে একটি সাধারণ টপোলজি যেখানে কন্ট্রোলারগুলি শারীরিকভাবে একটি ক্রমে সাজানো থাকে এবং প্রতিটি অবস্থানে একটি পৃথক পরিকাঠামো সুইচ অসুবিধাজনক হবে।

রিং টপোলজি (মিডিয়া রিডান্ডেন্সির জন্য) CP 343-1 Lean দ্বারা সমর্থিত নয়; MRP (মিডিয়া রিডান্ডেন্সি প্রোটোকল) সহ রিং টপোলজির জন্য, পূর্ণ CP 343-1 Advanced (6GK7343-1GX30) প্রয়োজন।

প্রশ্ন ৩: CP 343-1 Lean সর্বোচ্চ কতগুলি যুগপৎ TCP সংযোগ সমর্থন করে?

CP 343-1 Lean যুগপৎ সক্রিয় সংযোগের একটি সীমিত সংখ্যক সমর্থন করে — পূর্ণ CP 343-1 এর চেয়ে কম, যা দুটি ভ্যারিয়েন্টের মধ্যে প্রধান স্থাপত্যগত পার্থক্য। Lean সংস্করণে সাধারণ সংযোগ রিসোর্স সাধারণ পরিস্থিতিগুলি কভার করে: SCADA/হিস্টোরিয়ান সিস্টেমগুলির সাথে কয়েকটি TCP সংযোগ, HMI প্যানেলগুলির সাথে এক বা দুটি S7 সংযোগ এবং PROFINET IO ডিভাইস কমিউনিকেশন।

উচ্চ-ঘনত্বের মাল্টি-কানেকশন অ্যাপ্লিকেশনগুলির জন্য (অনেক যুগপৎ SCADA ক্লায়েন্ট, একাধিক যুগপৎ S7 পার্টনার), পূর্ণ CP 343-1 (6GK7343-1EX30) তার বৃহত্তর সংযোগ টেবিলের সাথে নির্দিষ্ট করা উচিত।

প্রশ্ন ৪: CP 343-1 Lean কি TIA Portal-এ কনফিগার করা যেতে পারে, নাকি STEP 7 V5.x প্রয়োজন?

CP 343-1 Lean STEP 7 V5.5 (ক্লাসিক) এবং TIA Portal (V13 এবং পরবর্তী, উপযুক্ত হার্ডওয়্যার সাপোর্ট প্যাকেজ সহ) উভয় ক্ষেত্রেই কনফিগার করা যেতে পারে।

TIA Portal-এ, CP SIMATIC NET / S7-300 কমিউনিকেশন মডিউলগুলির অধীনে ডিভাইস ক্যাটালগে প্রদর্শিত হয় এবং নেটওয়ার্ক কনফিগারেশনের মধ্যে CP-এর প্রোপার্টি ডায়ালগ ব্যবহার করে কনফিগার করা হয়।

TIA Portal একটি একক টুলে S7-300 CPU, CP 343-1 Lean-এর ইথারনেট সংযোগ এবং PROFINET IO ডিভাইস কনফিগারেশনের জন্য একটি ইউনিফাইড পরিবেশ সরবরাহ করে।

প্রশ্ন ৫: CP 343-1 Lean কি PROFINET IO কন্ট্রোলার ফাংশন সমর্থন করে, নাকি শুধুমাত্র ডিভাইস?

6GK7343-1CX10-0XE0 CP 343-1 Lean শুধুমাত্র PROFINET IO ডিভাইস ফাংশন সমর্থন করে — এটি একটি PROFINET নেটওয়ার্কে ডিস্ট্রিবিউটেড IO ডিভাইসগুলি পরিচালনা করার জন্য PROFINET IO কন্ট্রোলার হিসাবে কাজ করতে পারে না।

S7-300 সিস্টেমগুলির জন্য যা PROFINET IO কন্ট্রোলার হিসাবে কাজ করতে হবে (ET 200SP, ET 200M, বা অন্যান্য PROFINET IO ডিভাইসগুলি পরিচালনা করা), একটি PROFINET-যোগ্য CPU (যেমন CPU 315-2 PN/DP) বা PROFINET IO কন্ট্রোলার ক্ষমতা সহ CP 343-1 Advanced (6GK7343-1GX30) প্রয়োজন।

Lean-এর IO ডিভাইস ফাংশন এটিকে একটি আপস্ট্রিম PROFINET IO কন্ট্রোলার দ্বারা পরিচালিত হতে দেয়, যা একটি বৃহত্তর PROFINET সিস্টেমে একটি স্লেভ বা সাবস্টেশন হিসাবে কাজ করা S7-300-এর জন্য উপযুক্ত ভূমিকা।
