ইন্টারফেস মডিউল এনালগ 6FC5312-0DA01-0AA0 6FC5 312-0DA01-0AA0 6FC5312-ODA01-OAAO

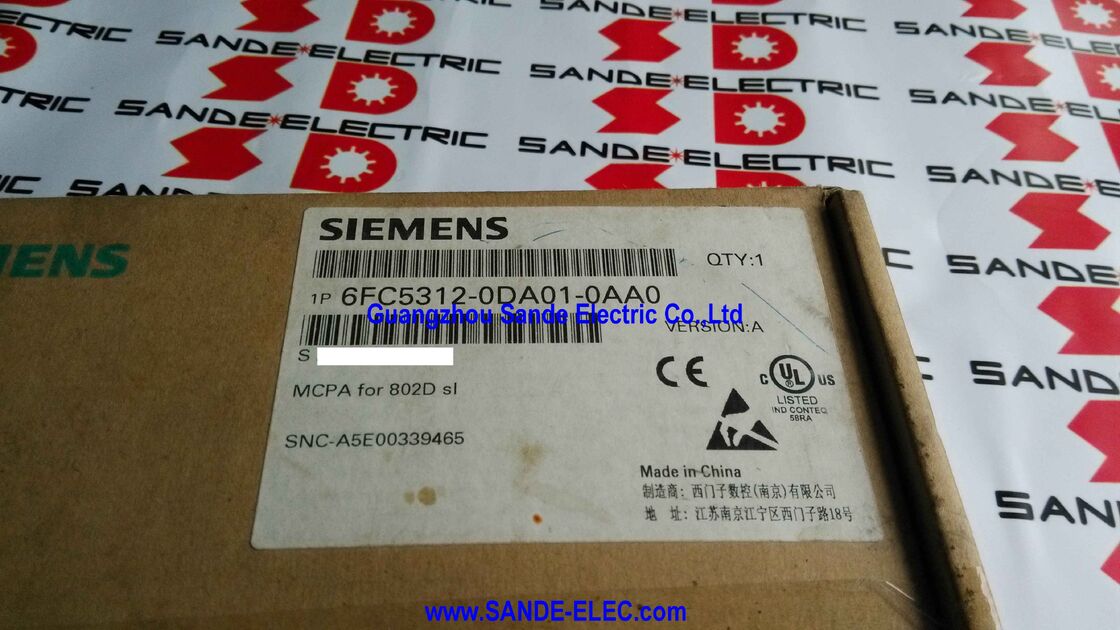

Siemens 6FC5312-0DA01-0AA0 | SINUMERIK 802D sl MCPA — অ্যানালগ ইন্টারফেস মডিউল ±10V স্পিন্ডল, মেশিন কন্ট্রোল প্যানেল কানেক্টর, MCP 6FC5303-0AF30-1AA0 এর জন্য রিবন কেবল

সংক্ষিপ্ত বিবরণ

Siemens 6FC5312-0DA01-0AA0হল MCPA — SINUMERIK 802D sl CNC সিস্টেমে একটি কমপ্যাক্ট কিন্তু কার্যকরীভাবে গুরুত্বপূর্ণ মডিউল।MCPA নামটি একটি একক নামে এর দুটি কার্যকারিতাকে ধারণ করে: মেশিন কন্ট্রোল প্যানেল ইন্টারফেস (রিবন কেবলের মাধ্যমে MCP সংযোগ) এবং অ্যানালগ আউটপুট (±10V স্পিন্ডল রেফারেন্স)।

এই দুটি ফাংশন একটি ফিজিক্যাল মডিউল শেয়ার করে কারণ তারা একই CNC ইনস্টলেশন পরিস্থিতিতে একসাথে উপস্থিত হয়: 802D sl মেশিন কন্ট্রোল প্যানেল ডিসপ্লে ইউনিটের ঠিক পাশে লাগানো থাকে, এই ইন্টারফেস মডিউলের মাধ্যমে সংযুক্ত থাকে, এবং একই ইনস্টলেশনে সাধারণত একটি অ্যানালগ স্পিন্ডল ড্রাইভ ব্যবহার করা হয় যার জন্য MCPA দ্বারা একই সাথে সরবরাহ করা ±10V কমান্ড আউটপুট প্রয়োজন।

SINUMERIK 802D sl হল Siemens-এর এন্ট্রি-টু-মিড-রেঞ্জ CNC কন্ট্রোল যা মিলিং এবং টার্নিং মেশিনের জন্য তৈরি, যা সাশ্রয়ী হার্ডওয়্যার স্তরে সম্পূর্ণ CNC ক্ষমতা প্রদানের জন্য তৈরি করা হয়েছে।

802D sl সজ্জিত অনেক মেশিন টুলে, স্পিন্ডল ড্রাইভ একটি অ্যানালগ ভেরিয়েবল-ফ্রিকোয়েন্সি ইনভার্টার (VFD) বা অ্যানালগ সার্ভো ড্রাইভ — একটি পরিপক্ক প্রযুক্তি যা এর গতি রেফারেন্স হিসাবে −10V এবং +10V এর মধ্যে একটি ভোল্টেজ নেয়।

MCPA-এর অ্যানালগ আউটপুট সরাসরি 802D sl CNC থেকে এই ±10V রেফারেন্স সরবরাহ করে, প্রোগ্রাম করা স্পিন্ডল গতিকে (NC প্রোগ্রামে S কমান্ড) একটি অ্যানালগ ভোল্টেজে রূপান্তরিত করে যা স্পিন্ডল ড্রাইভ কার্যকর করে।

MCPA ছাড়া, দুটি ফাংশন একই সাথে অনুপলব্ধ থাকে: CNC থেকে অ্যানালগ স্পিন্ডল কমান্ড করা যায় না, এবং 802D sl MCP (মেশিন অপারেটরের প্যানেল যেখানে ম্যানুয়াল অ্যাক্সিস বাটন, স্পিন্ডল ওভাররাইড কন্ট্রোল এবং ফিড ওভাররাইড থাকে) তার ডেডিকেটেড রিবন কেবল পথের মাধ্যমে সংযুক্ত করা যায় না।

সুতরাং, MCPA হল যেকোনো 802D sl ইনস্টলেশনের জন্য একটি প্রয়োজনীয় উপাদান যা একটি অ্যানালগ স্পিন্ডল এবং স্ট্যান্ডার্ড MCP ব্যবহার করে।

মূল স্পেসিফিকেশন

প্যারামিটার

±10V সংকেত হল একটি CNC কন্ট্রোল এবং একটি অ্যানালগ স্পিন্ডল ড্রাইভের মধ্যে সর্বজনীন অ্যানালগ ভাষা। যখন মেশিন অপারেটর বা NC প্রোগ্রাম একটি স্পিন্ডল গতি কমান্ড করে — যেমন, মিলিং অপারেশনের জন্য 3000 RPM — 802D sl CNC কনফিগার করা সর্বোচ্চ স্পিন্ডল গতির উপর ভিত্তি করে উপযুক্ত আউটপুট ভোল্টেজ গণনা করে, এটিকে আনুপাতিকভাবে স্কেল করে, এবং MCPA-এর অ্যানালগ আউটপুট টার্মিনাল থেকে সেই ভোল্টেজ আউটপুট করে।

যদি সর্বোচ্চ কনফিগার করা গতি 6000 RPM হয় এবং কমান্ড করা গতি 3000 RPM হয়, তাহলে আউটপুট হবে +5V। স্পিন্ডল ঘূর্ণনের দিক (স্ট্যান্ডার্ড G-কোডে M03 ফরোয়ার্ডের জন্য, M04 রিভার্সের জন্য) পোলারিটি দ্বারা প্রতিনিধিত্ব করা হয়: একটি দিকের জন্য পজিটিভ ভোল্টেজ, অন্যটির জন্য নেগেটিভ।

স্পিন্ডল ড্রাইভ — যা একটি Siemens MICROMASTER, একটি Siemens G120, বা একটি তৃতীয় পক্ষের VFD হতে পারে — এর অ্যানালগ ইনপুট টার্মিনালে এই ভোল্টেজ গ্রহণ করে, এটিকে তার মোটরের জন্য একটি ফ্রিকোয়েন্সি বা টর্ক কমান্ডে রূপান্তরিত করে, এবং কমান্ড করা গতিতে স্পিন্ডল চালায়।

সম্পূর্ণ ক্লোজড-লুপ স্পিন্ডল গতি নিয়ন্ত্রণ ড্রাইভ এবং মোটরের মধ্যে থাকে; CNC-এর ভূমিকা কেবল ভোল্টেজ সেটপয়েন্ট সরবরাহ করা।

এই অ্যানালগ স্পিন্ডল ইন্টারফেসটি মেশিন টুল CNC সিস্টেমে কয়েক দশক ধরে ব্যবহৃত হচ্ছে এবং মেশিনিং সেন্টারগুলির জন্য সম্পূর্ণ ব্যবহারিক রয়ে গেছে যেখানে স্পিন্ডল গতি প্রতি সেকেন্ডে কয়েক ডজন বার পরিবর্তন করার প্রয়োজন হয় না বা CNC থেকে ক্লোজড-লুপ গতি নিয়ন্ত্রণের প্রয়োজন হয় না।

CNC-এর কন্ট্রোল লুপের মধ্যে স্পিন্ডল গতি নিয়ন্ত্রণের জন্য, একটি ডিজিটাল ড্রাইভ ইন্টারফেস (যেমন PROFIBUS বা DRIVE-CLiQ) উচ্চতর পারফরম্যান্স প্রদান করে, তবে অ্যানালগ ±10V পদ্ধতি বেশিরভাগ সাধারণ-উদ্দেশ্য মেশিন টুল স্পিন্ডল অ্যাপ্লিকেশনের জন্য সাশ্রয়ী এবং নির্ভরযোগ্য।

MCP সংযোগ — রিবন কেবল ইন্টারফেস

SINUMERIK 802D sl মেশিন কন্ট্রোল প্যানেল (MCP) হল বাটন, সুইচ এবং ওভাররাইড কন্ট্রোলের সারি যা মেশিন অপারেটর মেশিনিংয়ের সময় ব্যবহার করে — স্পিন্ডল স্টার্ট এবং স্টপ, ফিড হোল্ড, সাইকেল স্টার্ট, জগ অ্যাক্সিস কী এবং ওভাররাইড ডায়াল। 802D sl আর্কিটেকচারে, MCP (6FC5303-0AF30-1AA0) ডিসপ্লে ইউনিটের উল্লম্বভাবে সংলগ্ন ইনস্টল করা হয়, এবং MCP-এর সাথে অন্তর্ভুক্ত একটি ফ্ল্যাট রিবন কেবলের মাধ্যমে MCPA মডিউলের সাথে সংযুক্ত হয়।

এই রিবন কেবল MCP-এর সমস্ত বাটন এবং কন্ট্রোল থেকে সংকেত MCPA মডিউলে বহন করে, যা পরবর্তীতে 802D sl PCU-এর X110 ইন্টারফেসের সাথে সংযুক্ত হয়।

PCU এই সংযোগের মাধ্যমে অপারেটর প্যানেলের ইনপুটগুলি পড়ে এবং সেগুলিকে মেশিনের অপারেটিং লজিকের সাথে একীভূত করে — সাইকেল স্টার্ট বাটনকে প্রোগ্রাম এক্সিকিউশন কমান্ড হিসাবে, ফিড ওভাররাইড ডায়ালকে রিয়েল-টাইম অ্যাক্সিস স্পিড মডিফায়ার হিসাবে, এবং জগ কীগুলিকে ম্যানুয়াল মুভমেন্ট কমান্ড হিসাবে ব্যাখ্যা করে।

MCPA-এর যান্ত্রিক নকশা নিশ্চিত করে যে রিবন কেবল সংযোগ সুরক্ষিত থাকে এবং মডিউলটি 802D sl-এর সিস্টেম আর্কিটেকচারে নিরাপদে ইনস্টল হয়।

মডিউলটি X110 অবস্থানে PCU-এর সাথে সংযুক্ত হয়, একটি একক, কমপ্যাক্ট ইন্টারফেস বোর্ডের মাধ্যমে অ্যানালগ আউটপুট সার্কিট এবং MCP ডেটা পাথ উভয়ই স্থাপন করে।

SINUMERIK 802D sl সিস্টেমে ইনস্টলেশন

একটি সম্পূর্ণ SINUMERIK 802D sl ইনস্টলেশনে, MCPA মডিউলটি সিস্টেম আর্কিটেকচারে একটি নির্দিষ্ট অবস্থান দখল করে। 802D sl PCU (প্যানেল প্রসেসিং ইউনিট) হল কেন্দ্রীয় CNC হার্ডওয়্যার ইউনিট যেখানে NC প্রসেসর, PLC এবং সমস্ত ইন্টারফেস থাকে।

MCPA PCU-এর X110 ইন্টারফেসের সাথে সংযুক্ত হয়। MCP রিবন কেবলের মাধ্যমে MCPA-এর সাথে সংযুক্ত হয়। অ্যানালগ স্পিন্ডল ড্রাইভ MCPA-এর অ্যানালগ আউটপুট টার্মিনালের সাথে সংযুক্ত হয় (±10V, সাধারণত ড্রাইভের অ্যানালগ ইনপুটে একটি স্ক্রিনযুক্ত কেবলের মাধ্যমে)।

802D sl-এর প্যারামিটার কনফিগারেশন প্রোগ্রাম করা স্পিন্ডল গতি এবং MCPA-এর অ্যানালগ আউটপুট ভোল্টেজের মধ্যে সম্পর্ক নির্ধারণ করে — সর্বোচ্চ স্পিন্ডল গতি ±10V ফুল স্কেলের সাথে সঙ্গতিপূর্ণ, সর্বনিম্ন গতি, এবং প্রতিটি স্পিন্ডল দিকের জন্য ভোল্টেজ পোলারিটি।

এই প্যারামিটারগুলি মেশিন কমিশনিংয়ের সময় সেট করা হয় এবং মেশিন ডেটা ব্যাকআপে রেকর্ড করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: MCPA কি যেকোনো অ্যানালগ স্পিন্ডল ড্রাইভের সাথে ব্যবহার করা যেতে পারে, নাকি শুধুমাত্র Siemens ড্রাইভের সাথে?

MCPA থেকে ±10V অ্যানালগ আউটপুট একটি স্ট্যান্ডার্ড ইন্ডাস্ট্রি ইন্টারফেস যা যেকোনো প্রস্তুতকারকের প্রায় সমস্ত ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ এবং অ্যানালগ সার্ভো ড্রাইভ দ্বারা গৃহীত হয়।

Siemens MICROMASTER, Siemens G120, ABB ACS সিরিজ, Yaskawa V1000 এবং J1000, Mitsubishi FR-A সিরিজ, এবং বেশিরভাগ অন্যান্য মূলধারার VFD ব্র্যান্ড তাদের AI (অ্যানালগ ইনপুট) টার্মিনালে ±10V অ্যানালগ স্পিড রেফারেন্স গ্রহণ করে।

MCPA কোনো ড্রাইভ-নির্দিষ্ট প্রোটোকল সম্পাদন করে না — এটি একটি সাধারণ অ্যানালগ ভোল্টেজ আউটপুট করে। ড্রাইভের অ্যানালগ ইনপুট সংবেদনশীলতা এবং ইম্পিডেন্স মেশিন ডিজাইনের সময় MCPA-এর আউটপুট স্পেসিফিকেশনের সাথে যাচাই করা উচিত।

প্রশ্ন ২: একটি চলমান মেশিনে MCPA মডিউল ব্যর্থ হলে কী হয়?

MCPA-এর ব্যর্থতা সাধারণত দুটি যুগপৎ প্রভাব তৈরি করে: অ্যানালগ স্পিন্ডল ড্রাইভ তার গতি কমান্ড হারায় (আউটপুট ভোল্টেজ শূন্যে নেমে যায় বা অনির্ধারিত হয়ে যায়, যা বেশিরভাগ VFD স্টপ বা ফল্ট করে প্রতিক্রিয়া জানায়), এবং MCP-এর বাটন এবং ওভাররাইড ইনপুটগুলি অকার্যকর হয়ে যায় (CNC অপারেটর প্যানেলের ইনপুট পড়তে পারে না)।

802D sl সংশ্লিষ্ট ফল্ট বার্তা তৈরি করবে — ড্রাইভ সাইড থেকে স্পিন্ডল ড্রাইভ ফল্ট, এবং কন্ট্রোল সাইড থেকে সম্ভাব্য MCP যোগাযোগ ত্রুটি। মেশিন অপারেশন বন্ধ হয়ে যায়। একটি নতুন বা সংস্কার করা MCPA মডিউল দিয়ে প্রতিস্থাপন এবং মেশিন ডেটা ব্যাকআপ থেকে পুনরুদ্ধার স্বাভাবিক কার্যকারিতা ফিরিয়ে আনে।

প্রশ্ন ৩: MCPA মডিউল কি ব্যবহারকারী-প্রোগ্রামযোগ্য, নাকি এটি CNC-এর স্পিন্ডল কমান্ড আউটপুট থেকে স্বয়ংক্রিয়ভাবে কাজ করে?

MCPA নিজে কোনো ব্যবহারকারী-প্রোগ্রামযোগ্য লজিক ধারণ করে না — এটি একটি হার্ডওয়্যার ইন্টারফেস মডিউল যা 802D sl PCU-এর ডিজিটাল স্পিন্ডল স্পিড আউটপুটকে একটি অ্যানালগ ভোল্টেজে রূপান্তরিত করে এবং MCP সংকেতগুলি রুট করে।

সমস্ত স্পিন্ডল গতি গণনা এবং কন্ট্রোল লজিক 802D sl CNC-এর NC প্রসেসরের মধ্যে থাকে এবং কমিশনিংয়ের সময় মেশিন ডেটা প্যারামিটারের মাধ্যমে কনফিগার করা হয়।

MCPA কেবল CNC কমান্ড করা ভোল্টেজ আউটপুট কার্যকর করে।

MCPA মডিউলের কোনো ফার্মওয়্যার আপডেট বা প্রোগ্রামিংয়ের প্রয়োজন বা সম্ভব নয়।

প্রশ্ন ৪: 802D sl কি MCPA ব্যবহার না করে PROFIBUS বা ডিজিটাল স্পিন্ডল ড্রাইভের সাথে কাজ করতে পারে?

যদি মেশিনটি PROFIBUS (অ্যানালগ ±10V এর পরিবর্তে) এর মাধ্যমে 802D sl-এর সাথে সংযুক্ত একটি ডিজিটাল স্পিন্ডল ড্রাইভ ব্যবহার করে, তবে স্পিন্ডল গতি কমান্ড PROFIBUS ফিল্ডবাসের উপর দিয়ে ভ্রমণ করে এবং কোনো অ্যানালগ ±10V আউটপুট প্রয়োজন হয় না।

তবে, যদি 802D sl MCP (6FC5303-0AF30-1AA0) এখনও ব্যবহৃত হয়, তবে অ্যানালগ স্পিন্ডল আউটপুট অব্যবহৃত থাকলেও MCP-এর রিবন কেবল ইন্টারফেসের জন্য MCPA এখনও প্রয়োজন হতে পারে।

সিস্টেম আর্কিটেকচার নির্ভর করে MCP সংযোগ এবং অ্যানালগ আউটপুট উভয়ই প্রয়োজন কিনা তার উপর — এটি মেশিন ডিজাইন এবং কমিশনিংয়ের সময় নির্ধারিত হয়।

প্রশ্ন ৫: MCPA কে একটি স্পেয়ার পার্ট হিসাবে তালিকাভুক্ত করা হয়েছে। এর মানে কি এটি নতুন পণ্য হিসাবে উপলব্ধ ছিল না?

Siemens পণ্যের বিবরণে "স্পেয়ার পার্ট" পদটি প্রতিফলিত করে যে MCPA নতুন মেশিন বিল্ডের জন্য একটি স্বতন্ত্রভাবে ক্রয়যোগ্য আইটেম নয় — 802D sl CNC সিস্টেম সহ মেশিনগুলি ইতিমধ্যেই ইনস্টল করা MCPA সহ সরবরাহ করা হয়।

স্পেয়ার পার্ট তালিকাটি বিদ্যমান 802D sl ইনস্টলেশনে ব্যর্থতার ক্ষেত্রে প্রতিস্থাপনের জন্য MCPA উপলব্ধ করে তোলে।

Siemens তাদের CNC সিস্টেমগুলির জন্য সক্রিয় পণ্য বিক্রয়ের শেষ হওয়ার পর একটি নির্দিষ্ট সময়ের জন্য স্পেয়ার পার্টসের প্রাপ্যতা বজায় রাখে, যাতে মেশিন মালিকরা মেশিনের পরিষেবা জীবন জুড়ে রক্ষণাবেক্ষণের জন্য প্রতিস্থাপন উপাদান সংগ্রহ করতে পারে।
