কম্পিউটার নুমেরিয়াল কন্ট্রোল 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

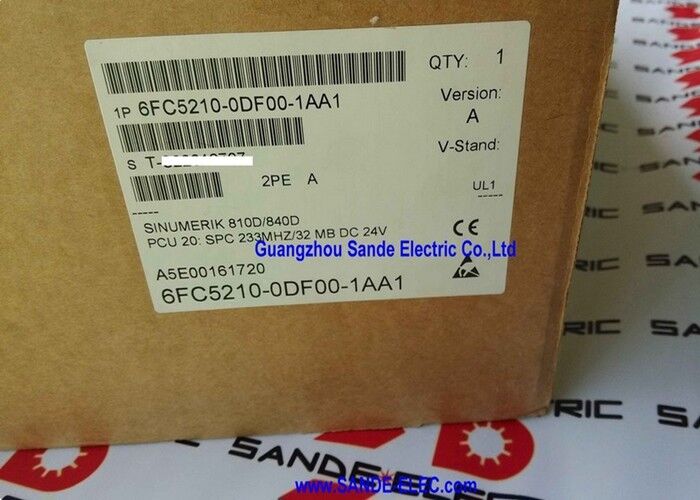

6FC5210-0DF00-1AA1∙ সিনুমেরিক পিসিইউ ২০ প্যানেল কন্ট্রোল ইউনিট ২৩৩ মেগাহার্টজ / ৩২ এমবি ড্রাম / ১৬ এমবি ফ্ল্যাশ / ২৪ ভিডিসি / সিনুমেরিক ৮১০ ডি / ৮৪০ ডি সিএনসি

পিসিইউ ২০ ∙ এইচএমআই কম্পিউটিং ইউনিট ভিতরে সিনুমেরিক ৮১০ডি/৮৪০ডি

SINUMERIK 810D এবং 840D হল উচ্চ-কার্যকারিতা CNC সিস্টেম যা মেশিনিং সেন্টার, টার্নিং সেন্টার, গ্রিলিং মেশিন এবং ট্রান্সফার লাইনে ব্যাপকভাবে ব্যবহৃত হয়।6FC5210-0DF00-1AA1 PCU 20 (প্যানেল কন্ট্রোল ইউনিট) অপারেটর প্যানেল কম্পিউটিং স্তর প্রদান করে ¢ এটি SINUMERIK HMI সফটওয়্যার চালায়, অপারেটর ইন্টারফেস পরিচালনা করে, এবং অভ্যন্তরীণ SINUMERIK ব্যাকপ্লেনের মাধ্যমে NCU (সংখ্যাগত নিয়ন্ত্রণ ইউনিট) এর সাথে যোগাযোগ করে।

পিসিইউ এনসিইউ থেকে শারীরিকভাবে পৃথক একটি ইউনিট। এনসিইউ রিয়েল-টাইম সিএনসি গণনা, পিএলসি কার্যকরকরণ এবং সার্ভো যোগাযোগ পরিচালনা করে।পিসিইউ 20 সবকিছু মেশিন অপারেটর দেখে এবং সঙ্গে যোগাযোগ পরিচালনা করে: টুল ডেটা প্রদর্শন, প্রোগ্রাম সম্পাদনা, অবস্থা স্ক্রিন, এবং ম্যানুয়াল ডেটা ইনপুট।এই কার্যকরী বিচ্ছেদ মানে এইচএমআই কম্পিউটিং পরিবেশটি সিএনসি নিয়ামক নিজেই স্বাধীনভাবে প্রতিস্থাপন বা আপগ্রেড করা যেতে পারে.

6FC5210-0DF00-1AA1 হল PCU 20 এর 233MHz প্রসেসর ভেরিয়েন্ট।৩২ এমবি ড্রাম এবং ১৬ এমবি ফ্ল্যাশ মেমরির সাথে সজ্জিত ∙ ৮১০ ডি এবং ৮৪০ ডি মেশিন টুল ইনস্টলেশনের মাঝারি প্রজন্মের কনফিগারেশনে ব্যবহৃত যা অপারেটর প্যানেলে সিনুমেরিক এইচএমআই অপারেশন প্রয়োজন.

মূল বৈশিষ্ট্যাবলী

৩২ এমবি ড্রাম + ১৬ এমবি ফ্ল্যাশ HMI স্তরের জন্য কম্পিউটিং রিসোর্স

পিসিইউ ২০-এর ৩২ এমবি ড্রাম দ্রুত প্রদর্শনের জন্য এইচএমআই অ্যাপ্লিকেশন, সক্রিয় প্রোগ্রাম তালিকা, সরঞ্জাম এবং প্যারামিটার টেবিলগুলি এবং এইচএমআই সফ্টওয়্যার এক্সিকিউশনের জন্য রানটাইম ওয়ার্কিং মেমরি সরবরাহ করে।16 এমবি ফ্ল্যাশ অপারেটিং সফটওয়্যার সংরক্ষণ করে SINUMERIK HMI অ্যাপ্লিকেশন চিত্র, মেশিন-নির্দিষ্ট কনফিগারেশন ফাইল, এবং সংরক্ষিত তথ্য যা ব্যাটারি ব্যাকআপ ছাড়া শক্তি চক্র বেঁচে থাকতে হবে।

233MHz প্রসেসর SINUMERIK HMI প্রদর্শন কাজ এই ইউনিট জন্য ডিজাইন করা হয়েছিল জন্য যথেষ্ট। মেশিন টুল অপারেটর SINUMERIK অপারেটর প্যানেল মাধ্যমে PCU 20 সঙ্গে যোগাযোগ,যা পিসিইউর ডিসপ্লে এবং কীবোর্ড ইন্টারফেসের সাথে সংযোগ স্থাপন করে পিসিইউ সমস্ত ইনপুট ইভেন্টগুলি প্রক্রিয়া করে এবং এনসিইউর রিয়েল-টাইম সিএনসি প্রসেসিংয়ের উপর নির্ভর না করে প্রদর্শনটি রিফ্রেশ করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিনুমেরিক ৮৪০ ডি মেশিন সেন্টার ∙ পিসিইউ প্রতিস্থাপনঃসিনুমেরিক ৮৪০ডি সিএনসি সিস্টেম চালিত একটি মেশিনিং সেন্টারে পিসিইউর একটি ত্রুটি দেখা দেয়ঃ এইচএমআই ডিসপ্লে ব্যর্থ হয়, অপারেটর প্যানেল সাড়া দেয় না, বা পিসিইউ বুট করতে ব্যর্থ হয়।6FC5210-0DF00-1AA1 প্রতিস্থাপন অপারেটর প্যানেল কার্যকারিতা পুনরুদ্ধারNCU মেশিনের কনফিগারেশন বজায় রাখে; প্রতিস্থাপন PCU মেশিনের অক্ষের ডেটা ক্ষতি ছাড়া NCU পুনরায় সংযোগ করতে কনফিগার করা হয়।

SINUMERIK 810D বাঁক কেন্দ্র HMI পুনরুদ্ধারঃএকটি SINUMERIK 810D কন্ট্রোল সহ একটি টার্নিং সেন্টার পিসিইউ ব্যর্থতার কারণে এইচএমআই ক্ষমতা হারায়। 6FC5210-0DF00-1AA1 একই পিসিইউ 20 ভেরিয়েন্টের সরাসরি প্রতিস্থাপন, অপারেটর প্রদর্শন পুনরুদ্ধার করে,প্রোগ্রাম সম্পাদনা করার ক্ষমতা, এবং NCU প্রতিস্থাপন প্রয়োজন ছাড়া মেশিন অবস্থা ফিডব্যাক।

প্যানেল আপগ্রেড করার পথঃমেশিন অপারেটররা একটি পুরোনো 810D ইনস্টলেশনে ধীর HMI প্রতিক্রিয়া রিপোর্ট করে।পিসিইউ ২০ এর আপগ্রেডটি একটি ধীর গতির রূপান্তর থেকে ২৩৩ মেগাহার্টজ 6FC5210-0DF00-1AA1 এ মেশিনের সিএনসি বা অক্ষের কনফিগারেশন পরিবর্তন না করে ডিসপ্লে রিফ্রেশ এবং পরামিতি ইনপুট প্রতিক্রিয়া উন্নত করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সিনুমেরিক ৮১০ ডি/৮৪০ ডি সিস্টেমের পিসিইউ ২০ এবং পিসিইউ ৫০ এর মধ্যে পার্থক্য কি?

উভয়ই SINUMERIK 810D/840D এর জন্য প্যানেল কন্ট্রোল ইউনিট, কিন্তু PCU 50 একটি উচ্চতর স্পেসিফিকেশন ইউনিট, উল্লেখযোগ্যভাবে আরো কম্পিউটিং ক্ষমতা, বৃহত্তর RAM,এবং একটি হার্ড ডিস্ক ড্রাইভ বা কমপ্যাক্টফ্ল্যাশ স্টোরেজ বিকল্পের তুলনায় পিসিইউ 20 এর ফ্ল্যাশ-ভিত্তিক স্টোরেজ. পিসিইউ 50 (6FC5210-0DF01-0AA0 এবং অনুরূপ) আরও উন্নত এইচএমআই ফাংশন এবং বৃহত্তর ডেটা ক্ষমতা সমর্থন করে। পিসিইউ 20 (6FC5210-0DF00-1AA1) কমপ্যাক্ট,ফ্ল্যাশ-ভিত্তিক ভেরিয়েন্টটি স্ট্যান্ডার্ড মেশিনিং সেন্টারের এইচএমআই প্রয়োজনীয়তার জন্য উপযুক্ত, যা পিসিইউ 50 এর যুক্তিযুক্ত উচ্চতর ক্ষমতা চাহিদা ছাড়াই.

প্রশ্ন 2: 6FC5210-0DF00-1AA1 উভয় SINUMERIK 810D এবং 840D সিস্টেমের সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ. পিসিইউ ২০ সিএনসি সিস্টেম সিনুমেরিক ৮১০ডি এবং ৮৪০ডি উভয়ের সাথে সামঞ্জস্যপূর্ণ। এনসিইউ হার্ডওয়্যার ৮১০ডি এবং ৮৪০ডি (বিভিন্ন এনসিইউ মডিউল) এর মধ্যে পার্থক্য করে।কিন্তু PCU 20 একই ইন্টারফেস মাধ্যমে উভয় সংযোগ করে. পিসিইউ ২০-এর এইচএমআই সফটওয়্যার কনফিগারেশন সংযুক্ত এনসিইউ টাইপ এবং মেশিন কনফিগারেশনের সাথে মেলে।

প্রশ্ন ৩ঃ মেশিন টুল প্রোগ্রাম এবং প্যারামিটার ডেটা পিসিইউ ২০-এ সংরক্ষণ করা হয়?

পার্ট-প্রোগ্রাম ডেটা এবং সিএনসি পরামিতিগুলি পিসিইউ এবং এনসিইউ জুড়ে বিতরণ করা হয়। সক্রিয় সিএনসি পরামিতি এবং অক্ষের কনফিগারেশন এনসিইউতে থাকে। এইচএমআই স্তরের ডেটাঅপারেটর প্যানেলের মাধ্যমে প্রদর্শিত টুল ডেটা টেবিল, এবং এইচএমআই কনফিগারেশন পিসিইউ দ্বারা পরিচালিত হয়। পিসিইউ 20 প্রতিস্থাপন করার সময়, এনসিইউতে মেশিনের অক্ষের পরামিতিগুলি প্রভাবিত হয় না;শুধুমাত্র পিসিইউতে এইচএমআই-নির্দিষ্ট কনফিগারেশন ব্যাকআপ থেকে পুনরুদ্ধার করা প্রয়োজন.

প্রশ্ন ৪ঃ 6FC5210-0DF00-1AA1 এর সাথে কোন ধরণের অপারেটর প্যানেল সংযোগ করে?

পিসিইউ ২০ সিএনইউএমইআরআইকে 810 ডি / 840 ডি অপারেটর প্যানেলের সামনের ইউনিটগুলির সাথে সংযুক্ত করে, বিশেষত ওপি 010, ওপি 012, ওপি 015,অথবা সমতুল্য অপারেটর প্যানেল ভেরিয়েন্ট যা PCU 20 প্রজন্মের সাথে সমসাময়িক ছিল. সংযোগটি ডিসপ্লে সংকেত, কীবোর্ড ইন্টারফেস এবং পিসিইউ এবং অপারেটর প্যানেলের মধ্যে ইউএসবি বা এমপিআই যোগাযোগ বহন করে।মেশিনে ইনস্টল করা নির্দিষ্ট অপারেটর প্যানেলের জন্য SINUMERIK 810D/840D হার্ডওয়্যার ডকুমেন্টেশনে শারীরিক সংযোগকারী প্রকার এবং তারের স্পেসিফিকেশন সংজ্ঞায়িত করা হয়েছে.

Q5: প্রতিস্থাপনের পরে পিসিইউ 20 কনফিগার বা পুনরুদ্ধার করার জন্য কোন সফ্টওয়্যার প্রয়োজন?

পিসিইউ প্রতিস্থাপনের পরে, সিনুমেরিক এইচএমআই সফটওয়্যার এবং মেশিন-নির্দিষ্ট কনফিগারেশন নতুন পিসিইউতে লোড করা আবশ্যক। The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software tools. নির্দিষ্ট পদ্ধতিটি SINUMERIK 810D/840D কমিশনিং ম্যানুয়ালে নথিভুক্ত করা হয়েছে। মূল মেশিন থেকে একটি যাচাইকৃত ব্যাকআপ ব্যবহার করা সবচেয়ে নির্ভরযোগ্য পুনরুদ্ধার পথ।
